Zahnstangenwinden mit selbsthemmenden Schneckengetriebe
Treffen Sie Ihre Auswahl:
Serie:
ZSW_ST
ZSW_ST
Ausgewählte Variante:
ZSW-0,5/1205-ST
Lieferzeit: 3-5 Werktage
Frachtkosten ab Werk

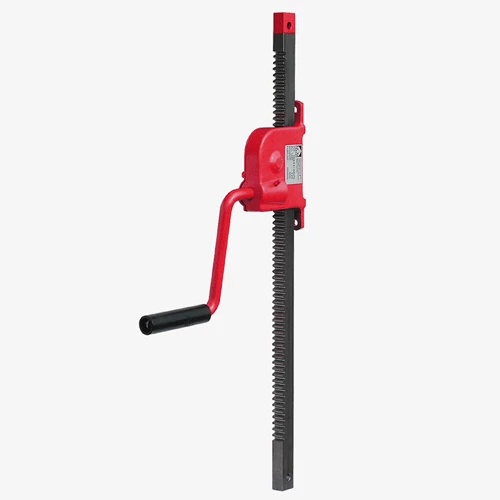

Zahnstangenwinden ZSW_ST mit selbsthemmenden Schneckengetriebe
Produktmerkmale
- mit extrem leichtgängigen Schneckengetriebe
- selbsthemmend
- Robuste Ausführung
- gefräste Zahnstange
- gehärtete Triebteile
- für den Einsatz im Freien geeignet
- Oberfläche Gehäuse: rot lackiert
Produktbeschreibung
Zahnstangenwinden ZSW_ST mit selbsthemmenden Schneckengetriebe
Diese robusten Zahnstangenwinden werden zum Heben, Senken, Verstellen und Fixieren von Bauteilen, Geräten und Maschinen eingesetzt. Ein selbsthemmendes Schneckengetriebe hält die Last sich in jeder Lage. Beim Loslassen der Kurbel wird die Last beim Heben und Senken in jeder beliebigen Stellung sicher gehalten.

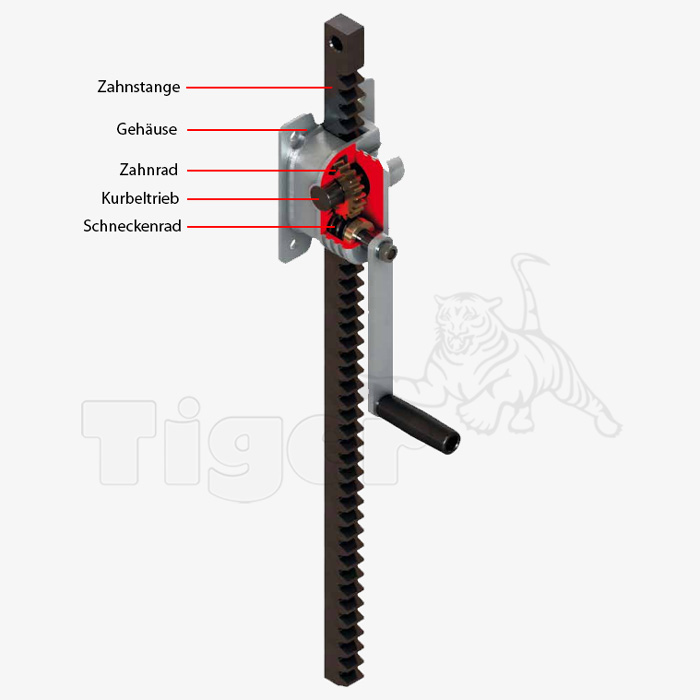

Funktionsweise
- Heben der Last: Drehen der Handkurbel im Uhrzeigersinn
- Senken der Last: Kurbel gegen den Uhrzeigersinn drehen
Optionen
- Andere Hub- und Baulängen
- Andere Kurbelausführungen
- Unterschiedliche Befestigungsmöglichkeiten
- Andere Oberflächenvergütungen
Lieferumfang
- Zahnstangenwinde ZSW_ST
- Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Variante ZSW-0,5/1205-ST
| zul. Zuglast bzw. Drucklast: | 500 [kg] |
|---|---|
| Hub je Kurbelumdrehung: | 9,4 [mm] |
| Zahnstangenlänge: | 1.205 [mm] |
| Eigengewicht: | 7,7 [kg] |
| Kurbeldruck: | 16 [N] |
| Übersetzung: | 1 : 20 |
| Oberfläche: | RAL 2004 (Reinorange) pulverbeschichtet |
| Bauhöhe: | 1.205 [mm] |
| Hub: | 1.000 [mm] |
| Produktnummer | Hub | Zahnstangenlänge | zul. Zuglast bzw. Drucklast | Preis | |
|---|---|---|---|---|---|
| ZSW-0,5/1205-ST | 1.000 [mm] | 1.205 [mm] | 500 [kg] | 311,00 € | Übernehmen |
| ZSW-0,5/735-ST | 530 [mm] | 735 [mm] | 500 [kg] | 260,00 € | Übernehmen |

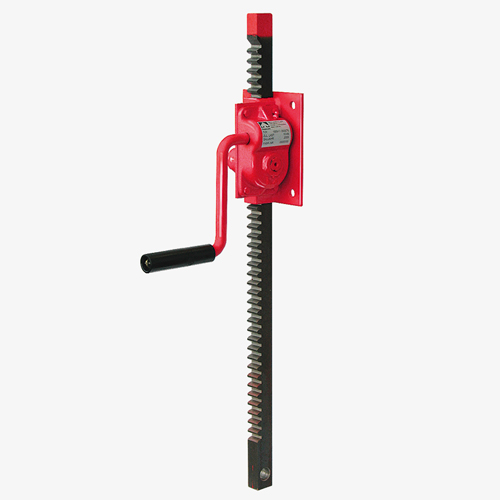

| ZSW-1,0/785-ST | 600 [mm] | 785 [mm] | 1.000 [kg] | 370,00 € | Übernehmen |
