Zahnstangenwandwinde mit selbsthemmendem Schneckengetriebe zum Heben, Senken, Ziehen und Drücken

• Zahnstangenwinde mit selbsthemmenden Schneckengetriebe
• Robuste Stahlausführung
• Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last
• Geringer Verschleiß durch gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung
• Bei allen Typen bis 1.200 kg WLL ist die Druck- und Zugbelastung gleich hoch
• Ab 0,3 t bis 1.2 t im Standard Zugbelastung (Druckbelastung auf Anfrage möglich)
• Zur stabilen Wandbefestigung
• Oberfläche Gehäuse: blau lackiert

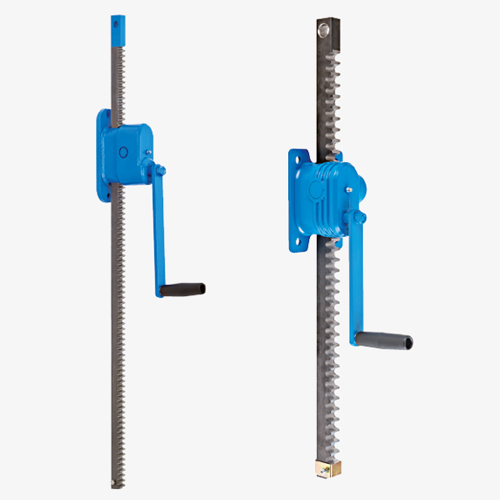

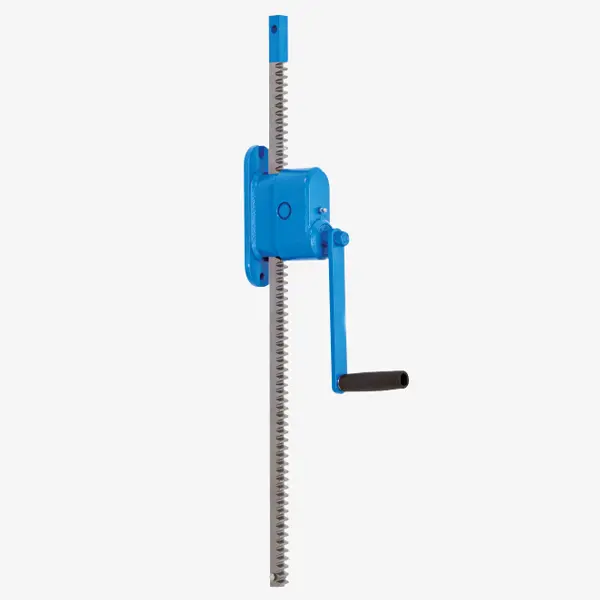

Zahnstangenwandwinde ZWW-L mit selbsthemmendem Schneckengetriebe zum Heben, Senken, Ziehen und Drücken von Lasten

Die Zahnstangen-Wandwinde ZWW-L ist eine handbetriebene Winde für eine Konsolbefestigung zum Heben und Senken von Lasten. Als Lastsicherung kommt bei dieser Serie eine selbsthemmendes Schneckengetrieb zum Einsatz. Hierdurch wird bei der Zahnstangenwandwinde ZWW-L die Last in jeder beliebigen Position sicher gehalten. Die gehärteten Getriebeteile und eine präzise gearbeitete Verzahnung gewährleisten einen nur sehr geringen Verschleiß.

• Serien-Unterschiede
  • Zahnstangenwinde mit Schneckengetriebe: Serie ZWW-L (diese Serie)
  • Zahnstangenwinde mit Stirnradgetriebe: Serie ZWW
  • Zahnstangenwinde mit Schneckengetriebe für ATEX-Zone: Serie ZWW-L-ATEX

• Verbesserter Korrosionsschutz durch Verzinkung oder Sonderanstrich der Zahnstange
• Andere Zahnstangenlängen auf Anfrage möglich
• Kurbel mit Klappgriff

• Zahnstangenwinde ZWW-L
• Betriebsanleitung mit EG-Konformitätserklärung

• Bedienung, Montage und Wartung nur durch beauftragte,eingewiesene, mit den Vorschriften vertraute Personen
• Den Bremsmechanismus nicht Einfetten oder Ölen!
• Das Befördern von Personen, sowie der Aufenthalt im Gefahrenbereich ist verboten.
• Aufenthalt unter gehobener Last verboten.
• Nie in bewegliche Teile greifen.
• Mängel sind sofort sachkundig zu beheben.
• Die Last nie in gehobenen Zustand unbeaufsichtigt schweben lassen

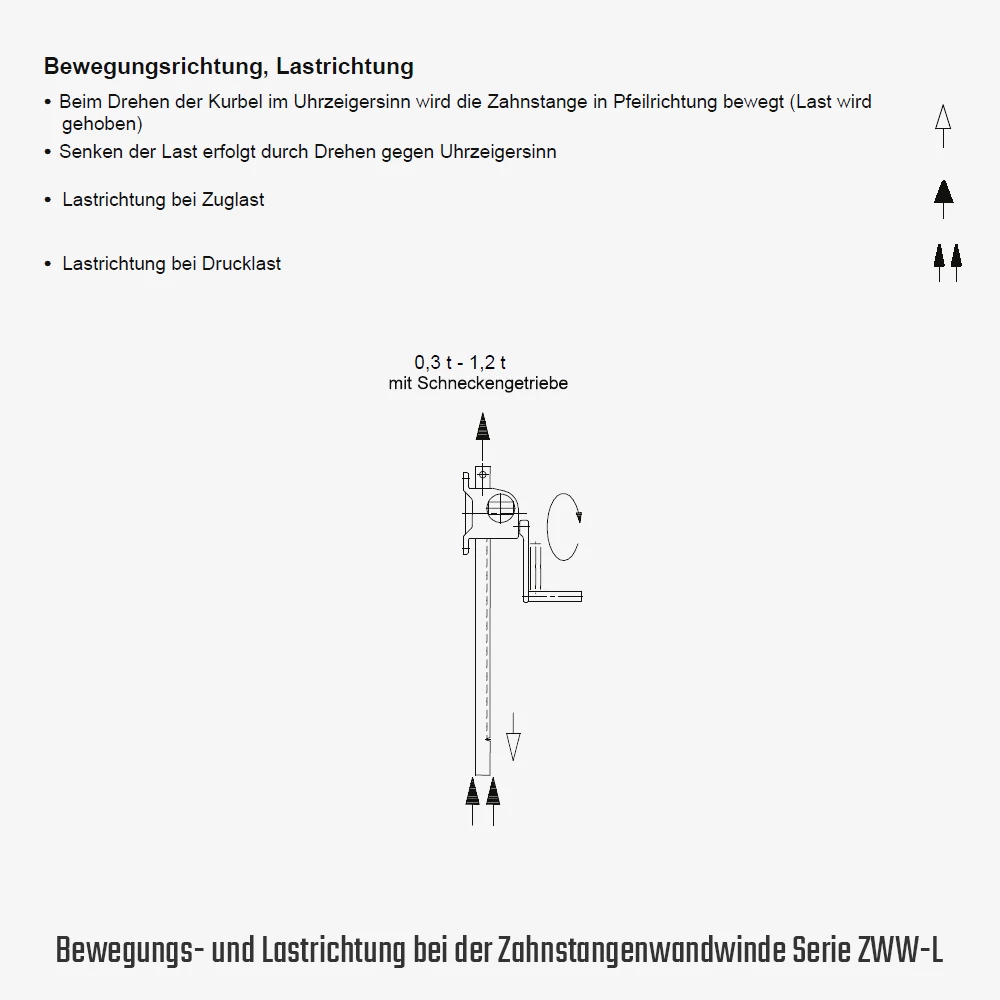

• Auf die Winde dürfen nur senkrechte, mittig in Zahnstangenrichtung verlaufende Kräfte wirken.
• Auf die Winde dürfen keine Seitenkräfte wirken
• Tragfähigkeit entsprechend techn. Datenblatt nicht überschreiten

 Sicherheitshinweise zur Montage

• die Winden sind zum Einbau in verschiedene Vorrichtungen vorgesehen
• Anbaukonstruktionen und Zahnstangenkopfverbindung nur für max. Kräfte auslegen
• Unbedingt auf ebene Anschraubfläche achten!
• Winde darf nicht verspannt werden!
• Winde nur mittels Qualitätsschrauben befestigen!
• Schrauben gleichmäßig anziehen!
• Schrauben sichern!
• Auf Freigängigkeit der Kurbel achten (Kurbelfreiraum)!
• Es dürfen nur mittige Kräfte in die Zahnstange eingeleitet werden!
• Seitenkräfte oder eingeleitete Momente sind nicht erlaubt!
• Die betriebssichere Ausführung ist vom Hersteller der Gesamtanlage zu gewährleisten und zu prüfen!
