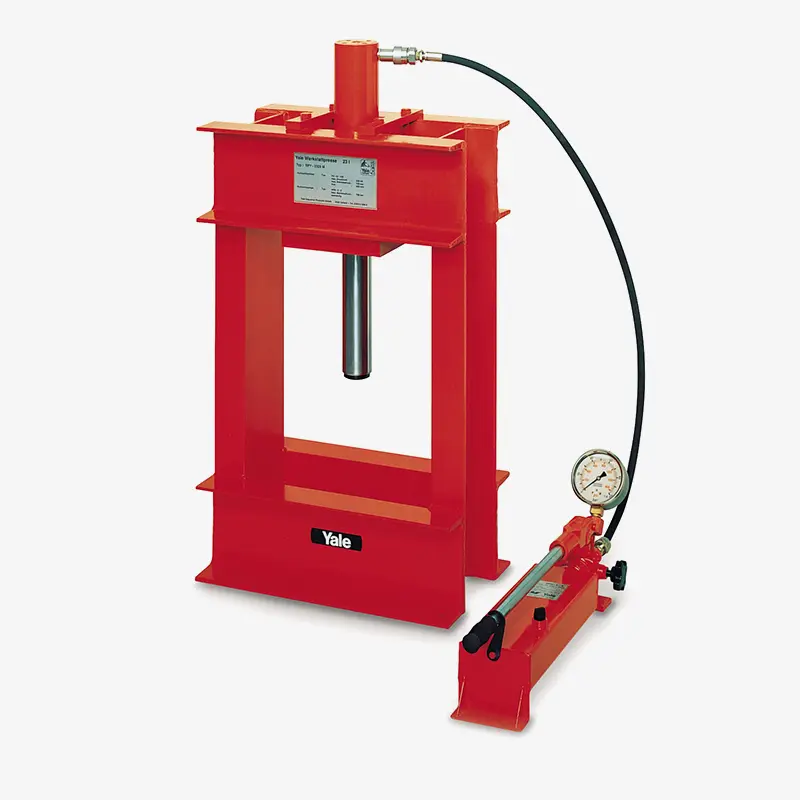

Yale Werkstattpresse – Hydraulik-Bankpresse mit Pumpe, Schlauch und Manometer
Treffen Sie Ihre Auswahl:
Serie:
RPY
Ausgewählte Variante:
RPY-1015-M-2
Lieferzeit: 10-15 Werktage
Frachtkosten ab Werk
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Hydraulische Yale Werkstattpresse - Hydraulik-Bankpresse mit Handpumpe oder Elektropumpe, Schlauch und Manometer
Produktmerkmale
- Verwindungssteife Konstruktion
- Geschweißter Pressenrahmen
- Offene Bauweise - von allen Seiten zugänglich
- Baukastensystem: weitere Kombinationen von Hydraulikzylindern und Pumpen möglich
- Der Antrieb erfolgt wahlweise durch Hand oder Elektro-Hydraulikpumpen
- Betriebsfertige Ausstattung inkl. Hydraulikpumpe, Manometer und Schlauch
- Standprofile mit Befestigungsbohrungen und Tischverstellung
- Mit Umrechnungstabelle: Betriebsdruck - Presskraft
Produktbeschreibung
Hydraulische Yale Werkstattpresse - Hydraulik-Bankpresse mit Handpumpe oder Elektropumpe, Schlauch und Manometer
Für alle Reparatur- und Montagearbeiten sind diese Hydraulikpressen geeignet. Gemäß den Europäischen Richtlinien und den UVV sind alle Werkstattpressen ohne Zweihandbedienung und Schutzvorrichtung einsetzbar, da die Zylinderausfahrzeiten unter 10 mm/s liegen. Bei anderen Kombinationen beraten wir Sie gerne.
Ausstattung und Verarbeitung
- 50 und 100 t Pressen mit hydraulisch höhenverstellbarem Pressentisch und Pressenkopf (Vorrichtung zur Verstellung gehört zum Lieferumfang)
- 200 t Presse mit hydraulisch höhenverstellbarem Pressentisch und festverschweißtem Pressenkopf
- Jeweils vier Steckbolzen halten den Pressenkopf und -tisch und erhöhen die Stabilität des Rahmens (50 und 100 t)
- 50, 100 und 200 t Pressen mit schwenkbarer Pumpenkonsole mit freiem seitlichem Durchgang zum Richten von besonders langen Werkstücken
- Baukastensystem: weitere sinnvolle Kombinationen von Hydraulikzylindern und Pumpen sind möglich
Anwendungsbereiche der Hydraulikpressen
- Aus- und Einpressen von Lagern, Bolzen, Buchsen
- Richten von Trägern, Wellen, Achsen und Profilen
- Verpress- und Quetscharbeiten
- Belastungstests und Schweißprobenprüfungen
- Prägen, Schneiden, Stanzen
- Einrichten von Werkzeugen
Hinweis
Der Pressenkopf der 200 t-Presse ist fest verschweißt. Unsere Yale Werkstattpressen werden betriebsfertig geliefert.
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- Hydraulikpumpe (je nach Typ manuell oder elektrohydraulisch)
- Hydraulik-Manometer (glyzeringedämpft)
- Hochdruck-Hydraulikschläuche
- Hydraulikölfüllung
- Ölschauglas
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

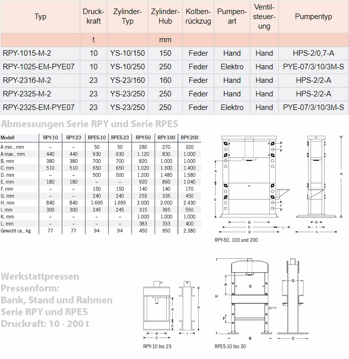

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/26/c9/e0/1718627421/tigerhebezeuge-yale-bankpresse-serie-rpy-typenuebersicht-hydraulik.gif?ts=1718627421)

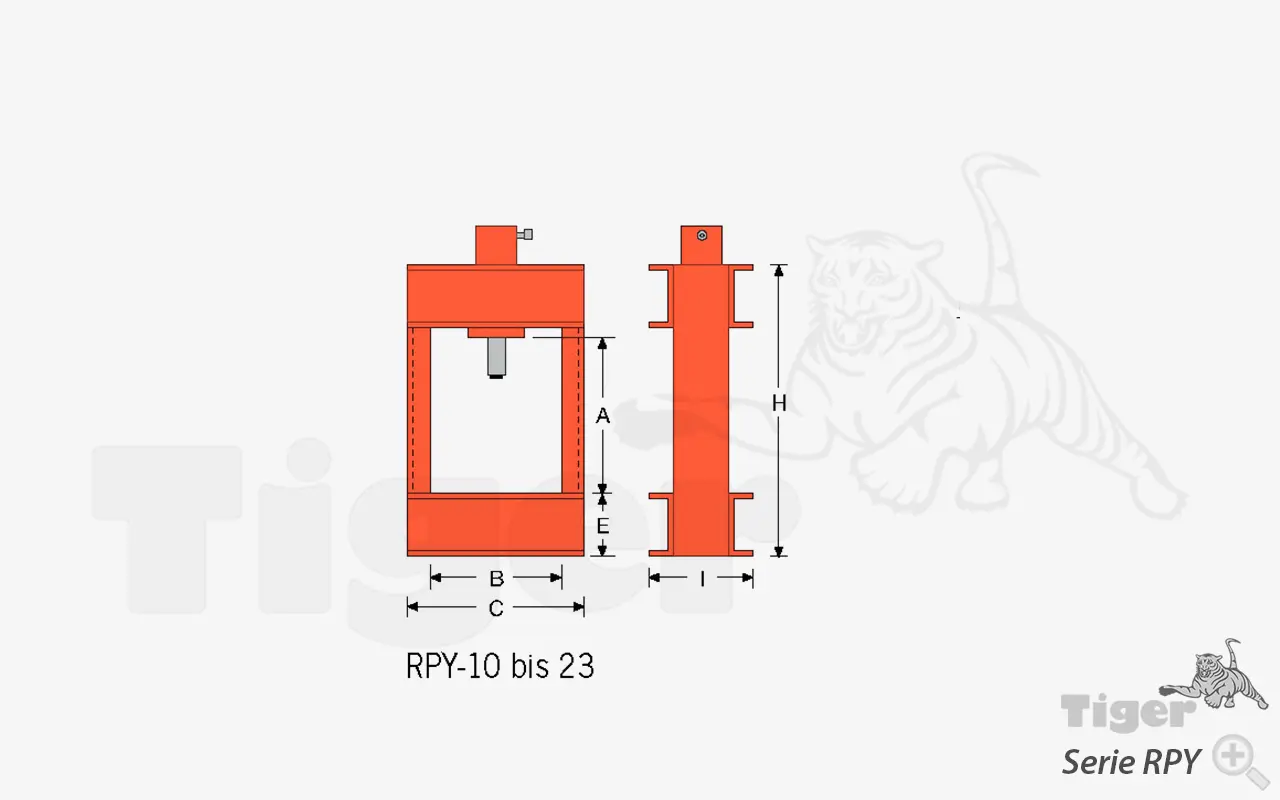

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/97/68/93/1707119983/werkstattpressen-rpy-masszeichnung.jpg?ts=1707119983)
Variante RPY-1015-M-2
A max.: | 440 [mm] |
---|---|
A min.: | - [mm] |
B: | 380 [mm] |
C: | 510 [mm] |
D: | - [mm] |
Druckkraft: | 10 [t] |
E: | 180 [mm] |
Eigengewicht: | 100,1 [kg] |
F: | - [mm] |
G: | - [mm] |
H: | 840 [mm] |
I: | 300 [mm] |
K: | - [mm] |
Kolbenrückzug: | Feder |
L: | - [mm] |
Oberfläche: | RAL 2002 (Blutorange) lackiert |
Pressenbauform: | Bank |
Pumpenart: | Hand |
Ventilsteuerung: | Hand |
Zylinder-Hub: | 150 [mm] |
Zylindertyp: | YS-10/150 |

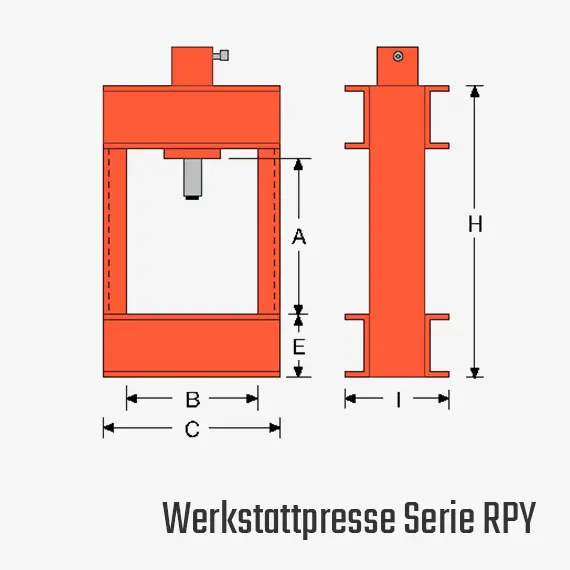

![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/97/68/93/1707119983/werkstattpressen-rpy-masszeichnung.jpg?ts=1707119983)
Produktnummer | Druckkraft | Pumpenart | Zylinder-Hub | Preis | |
---|---|---|---|---|---|
RPY-1015-M-2 | 10 [t] | Hand | 150 [mm] | 2213 € | Übernehmen |
RPY-1025-EM-PYE07 | 10 [t] | Elektro | 250 [mm] | 5702 € | Übernehmen |
RPY-2316-M-2 | 23 [t] | Hand | 160 [mm] | 2363 € | Übernehmen |
RPY-2325-EM-PYE07 | 23 [t] | Elektro | 250 [mm] | 5788 € | Übernehmen |
RPY-2325-M-2 | 23 [t] | Hand | 250 [mm] | 2735 € | Übernehmen |
Die Handpumpen – Ausstattung und Verarbeitung
- Alle Handpumpen mit zweistufigem Fördervolumen
- Glyzeringedämpftes Manometer (Ø 63 mm, Klasse 1,6)
- 2,0 m Hydraulikschlauch mit Schnellkupplung
> Produktkategorie Hydraulik-Handpumpen
Die Motorpumpen – Ausstattung und Verarbeitung
- Langlebige Radialkolbenpumpen, ab 50 t mit zweistufigem Fördervolumen (Eilgang)
- Druckeinstellventil auf Wunsch (bei Ausstattung mit Elektromagnetventilen serienmäßig)
- Glyzeringedämpftes Manometer (Ø 100 mm, Klasse 1,0)
- Steuerung wahlweise durch: Hand-Wegeventil mit Verbindung mit einer „Motor-Start- Stop“ Kabelfernbedienung (ein Taster) oder Elektromagnetventil mit Kabelfernsteuerung (zwei Taster)
> Produktkategorie Hydraulik-Motorpumpen
> Produktkategorie Elektro-Hydraulikaggregate
Die Hydraulikzylinder – Ausstattung und Verarbeitung
- Aus Chrom-Molybdänstahl gefertigt, vergütet und mit metrischen Befestigungsgewinden in der Kolbenstange ausgestattet
- Doppelte Bronzeführung der hartverchromten Kolbenstange
- Kolbenrückzug durch Feder oder hydraulisch
- Befestigungsgewinde in der Kolbenstange
- Hublänge 150 bis 500 mm
> Produktkategorie Hydraulikzylinder
