Yale Stirnradflaschenzug Yalelift360 mit Haspelfahrwerk und 360 Grad Kettenführung
Treffen Sie Ihre Auswahl:
Serie:
YLITG
YLITG
Ausgewählte Variante:
YLITG-10,0-B-6
Lieferzeit: 5-10 Werktage
Frachtkosten ab Werk
Yale Stirnradflaschenzug "Yalelift360" YLITG - Der Hand-Kettenzug mit integriertem Haspelfahrwerk und 360° Kettenführung
Produktmerkmale
- Solider Handkettenzug von Yale mit haspelfähiger Laufkatze
- Nahezu stufenlos einstellbares Fahrwerks ermöglicht
- Einfache und schnelle Montage durch Einstellmuttern
- Mit Standard-Hubhöhe: 3 m
- Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten:
- A-Bereich bis 180 mm Träger-Flanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab)
- Eine Umrüstung auf den B-Bereich bis 300 mm ist problemlos (auf Anfrage) möglich!
Produktbeschreibung
Yale Stirnradflaschenzug "Yalelift360" YLITG - Der Hand-Kettenzug mit integriertem Haspelfahrwerk
Robuster Stirnradflaschenzug mit Kette zum Haspeln und einem Roll-Fahrwerk als zuverlässiges 2-in-1-Hebezeug.
Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einsträngig ausgelegt, das Baumaß wurde nochmals verkürzt.So können auch niedrige Raumhöhen optimal genutzt werden.
Das bewährte und nahezu stufenlose Verstellsystem des Fahrwerks ermöglicht die einfache und schnelle Montage durch Einstellmuttern.Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten:A-Bereich bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab).Eine Umrüstung auf den B-Bereich, bis 300 mm, ist problemlos möglich.
Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1).Optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
Eine Kippsicherung und die Radbruchstützen sind bereits serienmäßig enthalten.
Optionen
- Einstellbare Überlastsicherung (Typ Y-ULS)
- Kettenspeicher
- Anfahrpuffer
- Korrosionsgeschützte Ausführung.
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt) bis 5.000 kg
- Tragfähigkeiten bis 20.000 kg
Lieferumfang
- Manueller Kettenzug Yalelift360 YLITG mit Haspel-Fahrwerk
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Diese Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

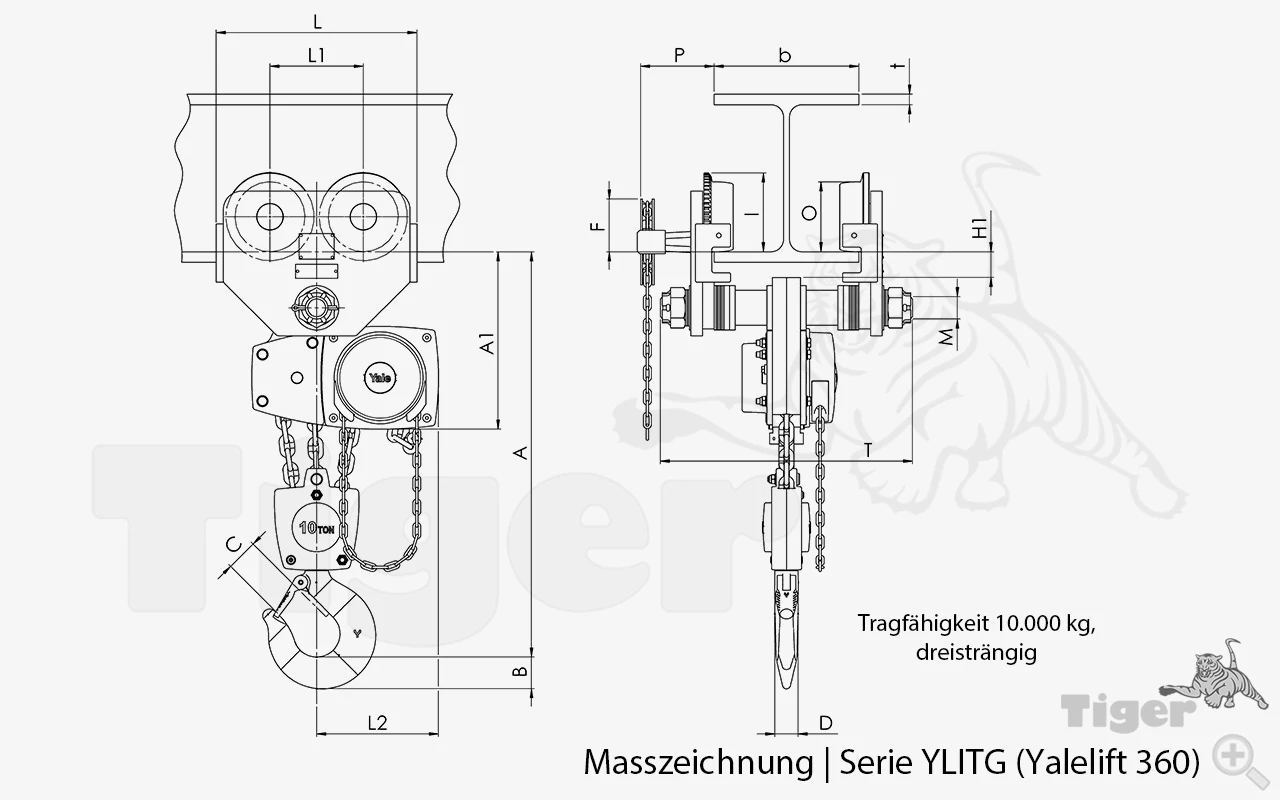

Variante YLITG-10,0-B-6
| Tragfähigkeit: | 10.000 [kg] |
|---|---|
| A min.: | 784 [mm] |
| A1: | 380 [mm] |
| A2: | - [mm] |
| Anz. Laststränge: | 3 |
| C: | 68 [mm] |
| Eigengewicht: | 213 [kg] |
| F (Haspelfahrwerk]: | 113 [mm] |
| für Flanschdicke: | 40 [mm] |
| für Trägerflanschbreite: | 125-310 [mm] |
| Größe: | B |
| H1: | 55 [mm] |
| Hubhöhe: | 6.000 [mm] |
| Kleinster Kurvenradius: | 1,8 [m] |
| l (Haspelfahrwerk): | 169 [mm] |
| l (Rollfahrwerk): | 169 [mm] |
| Oberfläche: | RAL 1023 (Verkehrsgelb) pulverbeschichtet |
| B: | 68 [mm] |
| D: | 50 [mm] |
| Produktnummer | Hubhöhe | Tragfähigkeit | für Trägerflanschbreite | Preis | |
|---|---|---|---|---|---|
| YLITG-0,5-A-3 | 3.000 [mm] | 500 [kg] | 50-180 [mm] | 1.027,00 € | Übernehmen |
| YLITG-0,5-A-4 | 4.000 [mm] | 500 [kg] | 50-180 [mm] | 1.088,00 € | Übernehmen |
| YLITG-0,5-A-5 | 5.000 [mm] | 500 [kg] | 50-180 [mm] | 1.150,00 € | Übernehmen |
| YLITG-0,5-A-6 | 6.000 [mm] | 500 [kg] | 50-180 [mm] | 1.212,00 € | Übernehmen |
| YLITG-0,5-A-7 | 7.000 [mm] | 500 [kg] | 50-180 [mm] | 1.274,00 € | Übernehmen |
| YLITG-0,5-B-3 | 3.000 [mm] | 500 [kg] | 50-180 [mm] | 1.027,00 € | Übernehmen |
| YLITG-0,5-B-4 | 4.000 [mm] | 500 [kg] | 50-180 [mm] | 1.088,00 € | Übernehmen |
| YLITG-0,5-B-5 | 5.000 [mm] | 500 [kg] | 50-180 [mm] | 1.150,00 € | Übernehmen |
| YLITG-0,5-B-6 | 6.000 [mm] | 500 [kg] | 180-300 [mm] | 1.212,00 € | Übernehmen |
| YLITG-0,5-B-7 | 7.000 [mm] | 500 [kg] | 180-300 [mm] | 1.274,00 € | Übernehmen |
| YLITG-1,0-A-3 | 3.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.179,00 € | Übernehmen |
| YLITG-1,0-A-4 | 4.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.243,00 € | Übernehmen |
| YLITG-1,0-A-5 | 5.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.307,00 € | Übernehmen |
| YLITG-1,0-A-6 | 6.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.372,00 € | Übernehmen |
| YLITG-1,0-A-7 | 7.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.436,00 € | Übernehmen |
| YLITG-1,0-B-3 | 3.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.179,00 € | Übernehmen |
| YLITG-1,0-B-4 | 4.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.243,00 € | Übernehmen |
| YLITG-1,0-B-5 | 5.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.307,00 € | Übernehmen |
| YLITG-1,0-B-6 | 6.000 [mm] | 1.000 [kg] | 50-180 [mm] | 1.372,00 € | Übernehmen |
| YLITG-1,0-B-7 | 7.000 [mm] | 1.000 [kg] | 180-300 [mm] | 1.436,00 € | Übernehmen |
| YLITG-10,0-B-3 | 3.000 [mm] | 10.000 [kg] | 125-310 [mm] | 5.872,00 € | Übernehmen |
| YLITG-10,0-B-4 | 4.000 [mm] | 10.000 [kg] | 125-310 [mm] | 6.074,00 € | Übernehmen |
| YLITG-10,0-B-5 | 5.000 [mm] | 10.000 [kg] | 125-310 [mm] | 6.276,00 € | Übernehmen |
| YLITG-10,0-B-6 | 6.000 [mm] | 10.000 [kg] | 125-310 [mm] | 6.478,00 € | Übernehmen |
| YLITG-10,0-B-7 | 7.000 [mm] | 10.000 [kg] | 125-310 [mm] | 6.680,00 € | Übernehmen |
| YLITG-2,0-A-3 | 3.000 [mm] | 2.000 [kg] | 58-180 [mm] | 1.767,00 € | Übernehmen |
| YLITG-2,0-A-4 | 4.000 [mm] | 2.000 [kg] | 58-180 [mm] | 1.846,00 € | Übernehmen |
| YLITG-2,0-A-5 | 5.000 [mm] | 2.000 [kg] | 58-180 [mm] | 1.925,00 € | Übernehmen |
| YLITG-2,0-A-6 | 6.000 [mm] | 2.000 [kg] | 58-180 [mm] | 2.003,00 € | Übernehmen |
| YLITG-2,0-A-7 | 7.000 [mm] | 2.000 [kg] | 58-180 [mm] | 2.082,00 € | Übernehmen |
| YLITG-2,0-B-3 | 3.000 [mm] | 2.000 [kg] | 58-180 [mm] | 1.767,00 € | Übernehmen |
| YLITG-2,0-B-4 | 4.000 [mm] | 2.000 [kg] | 58-180 [mm] | 1.846,00 € | Übernehmen |
| YLITG-2,0-B-5 | 5.000 [mm] | 2.000 [kg] | 58-180 [mm] | 1.925,00 € | Übernehmen |
| YLITG-2,0-B-6 | 6.000 [mm] | 2.000 [kg] | 58-180 [mm] | 2.003,00 € | Übernehmen |
| YLITG-2,0-B-7 | 7.000 [mm] | 2.000 [kg] | 58-180 [mm] | 2.082,00 € | Übernehmen |
| YLITG-20,0-B-3 | 3.000 [mm] | 20.000 [kg] | 180-310 [mm] | 11.322,00 € | Übernehmen |
| YLITG-20,0-B-4 | 4.000 [mm] | 20.000 [kg] | 180-310 [mm] | 11.723,00 € | Übernehmen |
| YLITG-20,0-B-5 | 5.000 [mm] | 20.000 [kg] | 180-310 [mm] | 12.123,00 € | Übernehmen |
| YLITG-20,0-B-6 | 6.000 [mm] | 20.000 [kg] | 180-310 [mm] | 12.524,00 € | Übernehmen |
| YLITG-20,0-B-7 | 7.000 [mm] | 20.000 [kg] | 180-310 [mm] | 12.924,00 € | Übernehmen |
| YLITG-3,0-A-3 | 3.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.381,00 € | Übernehmen |
| YLITG-3,0-A-4 | 4.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.474,00 € | Übernehmen |
| YLITG-3,0-A-5 | 5.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.567,00 € | Übernehmen |
| YLITG-3,0-A-6 | 6.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.660,00 € | Übernehmen |
| YLITG-3,0-A-7 | 7.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.753,00 € | Übernehmen |
| YLITG-3,0-B-3 | 3.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.381,00 € | Übernehmen |
| YLITG-3,0-B-4 | 4.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.474,00 € | Übernehmen |
| YLITG-3,0-B-5 | 5.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.567,00 € | Übernehmen |
| YLITG-3,0-B-6 | 6.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.660,00 € | Übernehmen |
| YLITG-3,0-B-7 | 7.000 [mm] | 3.000 [kg] | 74-180 [mm] | 2.753,00 € | Übernehmen |
| YLITG-5,0-A-3 | 3.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.152,00 € | Übernehmen |
| YLITG-5,0-A-4 | 4.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.289,00 € | Übernehmen |
| YLITG-5,0-A-5 | 5.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.426,00 € | Übernehmen |
| YLITG-5,0-A-6 | 6.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.563,00 € | Übernehmen |
| YLITG-5,0-A-7 | 7.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.700,00 € | Übernehmen |
| YLITG-5,0-B-3 | 3.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.152,00 € | Übernehmen |
| YLITG-5,0-B-4 | 4.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.289,00 € | Übernehmen |
| YLITG-5,0-B-5 | 5.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.426,00 € | Übernehmen |
| YLITG-5,0-B-6 | 6.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.563,00 € | Übernehmen |
| YLITG-5,0-B-7 | 7.000 [mm] | 5.000 [kg] | 98-180 [mm] | 3.700,00 € | Übernehmen |
