Yale Rollfahrwerk zum Verfahren von Lasten an INP, IPE und IPB Trägerprofilen
Treffen Sie Ihre Auswahl:
Serie:
HTP
HTP
Ausgewählte Variante:
HTP-1000-A
Lieferzeit: 5-10 Werktage
Frachtkosten ab Werk
Yale Hand-Rollfahrwerk HTP zum Verfahren von Lasten an INP, IPE und IPB Trägern
Produktmerkmale
- Rollkatze für Stahlträger
- Mit kugelgelagerten Laufrollen
- Auf verschiedene Trägerprofile einstellbar
- Mit Voreinstellung und Feineinstellung
- Laufrollen für max. 14 % Neigung (DIN 1025-1)
- Oberfläche: schwarz lackiert
Produktbeschreibung
Die Hand-Rollfahrwerke HTP von Yale dienen dem genauen Positionieren und leichten Verfahren größerer Lasten auf Kranträgern. Sie werden stets in Verbindung mit einem Hebezeug eingesetzt.
Die kugelgelagerten Laufrollen sind gekapselt und dauergeschmiert und sorgen so für optimale Laufeigenschaften.
Die Rollfahrwerke sind für einen weiten Trägerbereich und auf verschiedene Profile (z. B. INP, IPE und IPB) einstellbar.
Möglichkeit zur Vor- und Feineinstellung durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt und so seitliches Wandern auf dem Träger verhindert.
Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1).
Optionen
Schwenkbare Handkettenführung Rost- und säurebeständige Handketten Anfahrpuffer Korrosionsgeschützte Ausführung Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt)
Lieferumfang
- Yale Rollfahrwerk HTP für Kranträger,
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Die hier angebotenen Rollfahrwerke sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

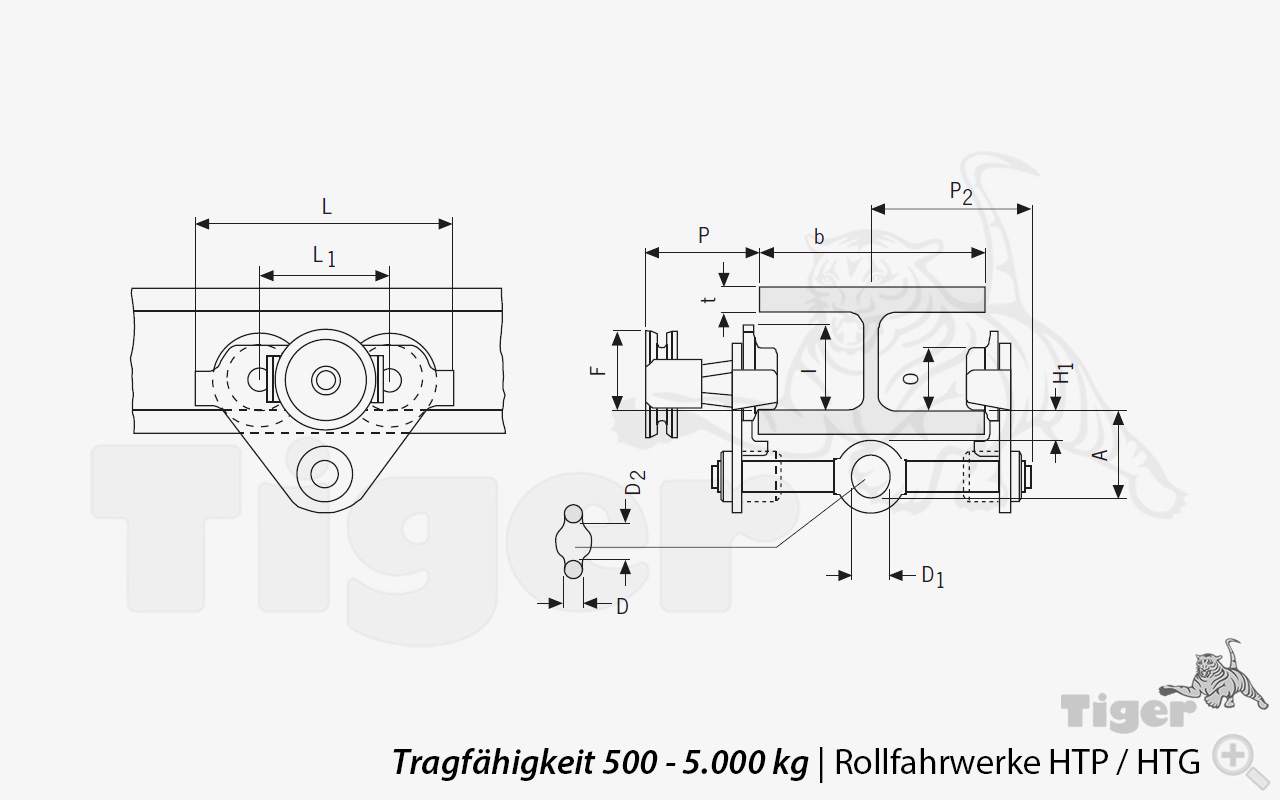

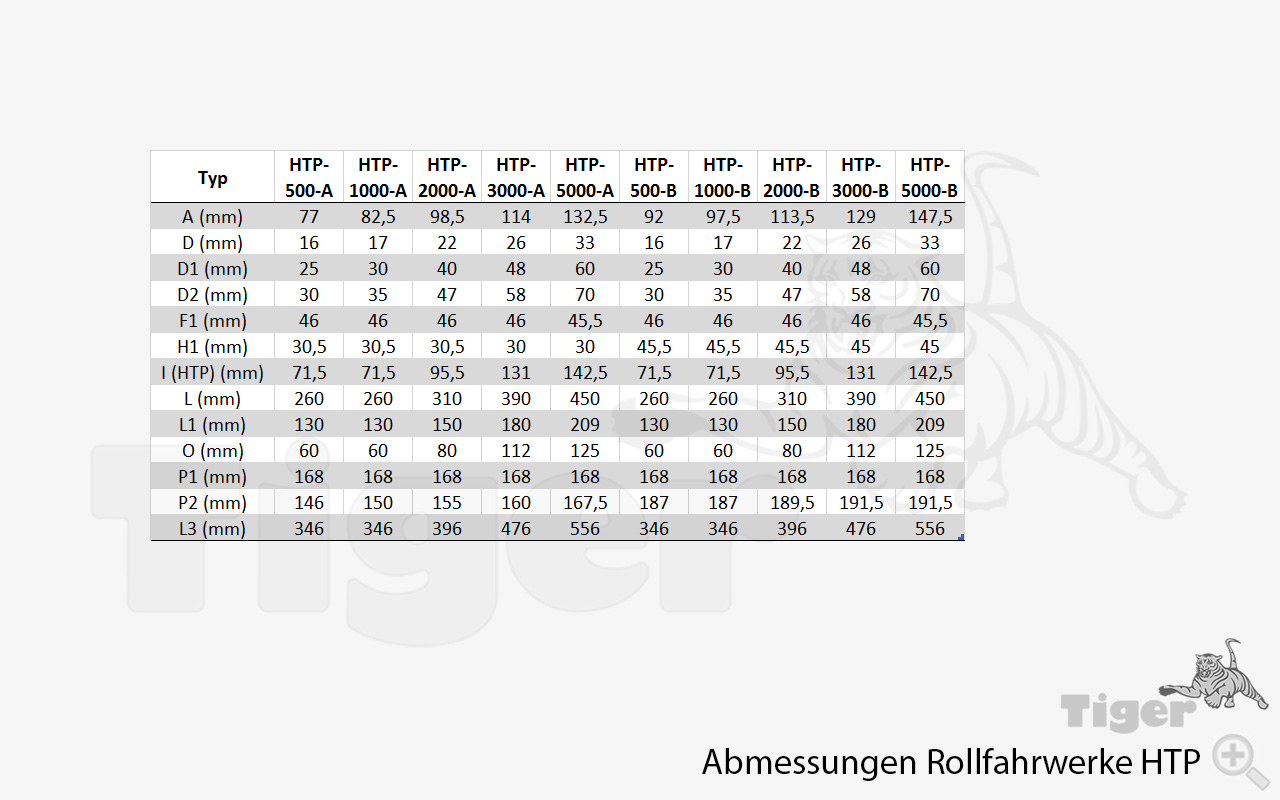

Variante HTP-1000-A
| Gewicht mit Feststellvorrichtung: | 17 [kg] |
|---|---|
| für Trägerflanschbreite: | 50-220 [mm] |
| max. Trägerflanschdicke: | 25 [mm] |
| Kleinster Kurvenradius: | 0,9 [m] |
| Tragfähigkeit: | 1.000 [kg] |
| Eigengewicht: | 9,5 [kg] |
| I (HTG): | 71,5 [mm] |
| D1: | 30 [mm] |
| D2: | 35 [mm] |
| F1: | 46 [mm] |
| H1: | 30,5 [mm] |
| L1: | 130 [mm] |
| L3: | 346 [mm] |
| P1: | 168 [mm] |
| P2: | 150 [mm] |
| A: | 82,5 [mm] |
| D: | 17 [mm] |
| L: | 260 [mm] |
| O: | 60 [mm] |
| Produktnummer | Tragfähigkeit | für Trägerflanschbreite | Preis | |
|---|---|---|---|---|
| HTP-1000-A | 1.000 [kg] | 50-220 [mm] | 235,00 € | Übernehmen |
| HTP-1000-B | 1.000 [kg] | 160-300 [mm] | 334,00 € | Übernehmen |
| HTP-2000-A | 2.000 [kg] | 66-220 [mm] | 306,00 € | Übernehmen |
| HTP-2000-B | 2.000 [kg] | 160-300 [mm] | 435,00 € | Übernehmen |
| HTP-3000-A | 3.000 [kg] | 74-220 [mm] | 442,00 € | Übernehmen |
| HTP-3000-B | 3.000 [kg] | 160-300 [mm] | 647,00 € | Übernehmen |
| HTP-500-A | 500 [kg] | 50-220 [mm] | 203,00 € | Übernehmen |
| HTP-500-B | 500 [kg] | 160-300 [mm] | 296,00 € | Übernehmen |
| HTP-5000-A | 5.000 [kg] | 90-220 [mm] | 672,00 € | Übernehmen |
| HTP-5000-B | 5.000 [kg] | 180-300 [mm] | 915,00 € | Übernehmen |
