Yale Hydraulikzylinder mit hydraulischem Kolbenrückzug, doppeltwirkend
Treffen Sie Ihre Auswahl:
Serie:
YH
Ausgewählte Variante:
YH-70/350
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Yale Universal-Hydraulikzylinder YH mit hydraulischem Kolbenrückzug, doppeltwirkend
Produktmerkmale

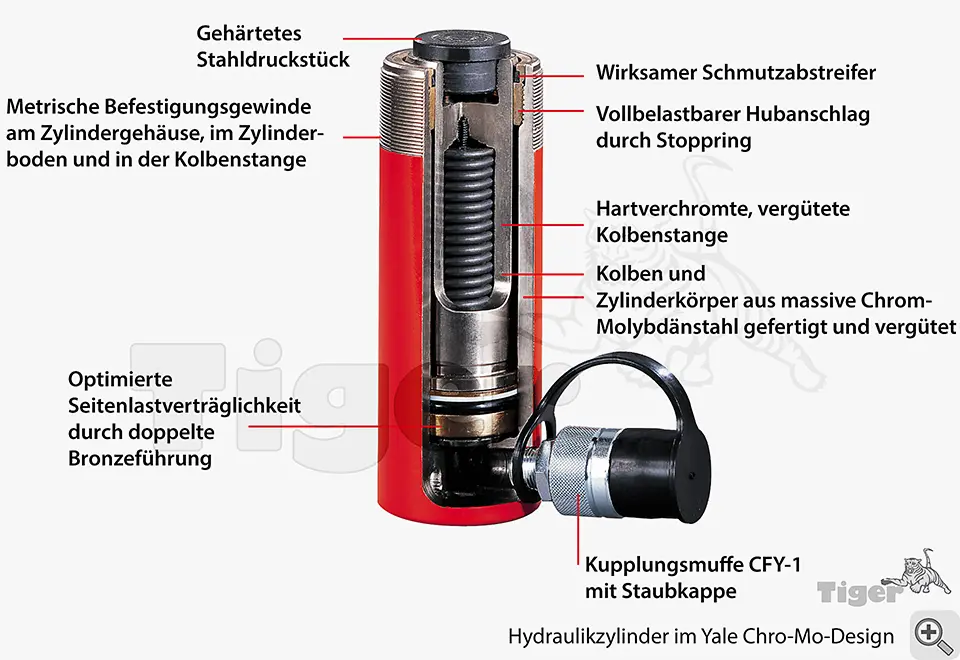

- Yale Hydraulikzylinder im Chro-Mo-Design
- Max. Betriebsdruck 700 bar
- Doppeltwirkend mit hydraulischem Kolbenrückzug
- Besonders seitenlastverträglich durch lange Kolbenführungen
- Hublängen von 30 bis 500 mm
- Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet
- Doppelte Bronzeführung der hartverchromten Kolbenstange
- Metrische Befestigungsgewinde am Zylindergehäuse, im Zylinderboden und in der Kolbenstange
- Vollbelastbarer Stoppring als Kolben-Endanschlag
- Mit auswechselbarem, gehärtetem Druckstück
- Mit Schmutzabstreifer
- Ölanschlussgewinde 3/8 NPT
- Einschließlich zwei Kupplungsmuffen Typ CFY-1
- Ab Modell YH-30/200 mit Tragegriff
- Ab Modell YH-50/350 mit zwei Trageringen
- Oberfläche: rot lackiert
Produktbeschreibung
Yale Universal-Hydraulikzylinder YH mit hydraulischem Kolbenrückzug, doppeltwirkend
Die kräftigen Hydraulik-Universalzylinder von Yale besitzen einen schnellen hydraulischen Rückhub mit hoher Rückzugkraft. Sie erreichen hierdurch eine sehr hohe Lebenserwartung.
Der äußerst robuste Aufbau aus hervorragenden Grundmaterialien und die lange Kolbenführung machen diese Zylinderbaureihe ideal für härteste Einsatzbedingungen.
Unsere doppeltwirkenden Universal-Hydraulikzylinder Serie YH von Yale sind für alle industrielle Anforderungen, die hohe Druck- und Zugkräfte erfordern, daher optimal einsetzbar.
Häufige Anwendungsbereiche
Pressen- und Vorrichtungsbau, Schwermontagen und Großreparaturen, schwerer Stahlbau, Schiffsbau, Brückenbau, Off-Shore und Werkstätten
Optionen
Lieferumfang
- Doppeltwirkender Yale Universal-Hydraulikzylinder YH
- 2 Stk. Kupplungsmuffen Typ CFY-1
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/87/84/fe/1713445497/yale-hydraulikzylinder-serie-yh-typenuebersicht-tigerhebezeuge-hydraulik.jpg?ts=1713445497)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b8/26/27/1707120021/yale-industrie-hydraulikzylinder-1.jpg?ts=1707120021)
Variante YH-70/350
Bauhöhe eingefahren: | 540 [mm] |
---|---|
Druckkraft: | 70 [t] |
Eigengewicht: | 56,5 [kg] |
Hub: | 350 [mm] |
Oberfläche: | RAL 2002 (Blutorange) lackiert |
Ölvolumen max.: | 3.449 [cm³] |
Zugkraft: | 33 [t] |
Zylinder Außen-Ø: | 146 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b8/26/27/1707120021/yale-industrie-hydraulikzylinder-1.jpg?ts=1707120021)

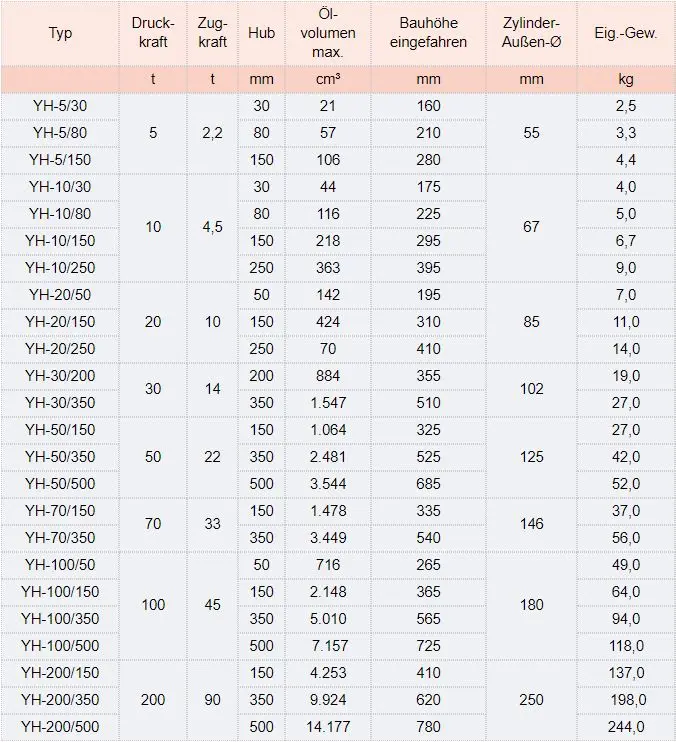

Produktnummer | Druckkraft | Hub | Zugkraft | Preis | |
---|---|---|---|---|---|
YH-10/150 | 10 [t] | 150 [mm] | 4,5 [t] | 888 € | Übernehmen |
YH-10/250 | 10 [t] | 250 [mm] | 4,5 [t] | 996 € | Übernehmen |
YH-10/30 | 10 [t] | 30 [mm] | 4,5 [t] | 670 € | Übernehmen |
YH-10/80 | 10 [t] | 80 [mm] | 4,5 [t] | 744 € | Übernehmen |
YH-100/150 | 100 [t] | 150 [mm] | 45 [t] | 3985 € | Übernehmen |
YH-100/350 | 100 [t] | 350 [mm] | 45 [t] | 5068 € | Übernehmen |
YH-100/50 | 100 [t] | 50 [mm] | 45 [t] | 3045 € | Übernehmen |
YH-100/500 | 100 [t] | 500 [mm] | 45 [t] | 6278 € | Übernehmen |
YH-20/150 | 20 [t] | 150 [mm] | 10 [t] | 1505 € | Übernehmen |
YH-20/250 | 20 [t] | 250 [mm] | 10 [t] | 1848 € | Übernehmen |
YH-20/50 | 20 [t] | 50 [mm] | 10 [t] | 1113 € | Übernehmen |
YH-200/150 | 200 [t] | 150 [mm] | 90 [t] | 6267 € | Übernehmen |
YH-200/350 | 200 [t] | 350 [mm] | 90 [t] | 8164 € | Übernehmen |
YH-200/500 | 200 [t] | 500 [mm] | 90 [t] | 9759 € | Übernehmen |
YH-30/200 | 30 [t] | 200 [mm] | 14 [t] | 1836 € | Übernehmen |
YH-30/350 | 30 [t] | 350 [mm] | 14 [t] | 2081 € | Übernehmen |
YH-5/150 | 5 [t] | 150 [mm] | 2,2 [t] | 637 € | Übernehmen |
YH-5/30 | 5 [t] | 30 [mm] | 2,2 [t] | 532 € | Übernehmen |
YH-5/80 | 5 [t] | 80 [mm] | 2,2 [t] | 566 € | Übernehmen |
YH-50/150 | 50 [t] | 150 [mm] | 22 [t] | 2019 € | Übernehmen |
YH-50/350 | 50 [t] | 350 [mm] | 22 [t] | 2766 € | Übernehmen |
YH-50/500 | 50 [t] | 500 [mm] | 22 [t] | 3217 € | Übernehmen |
YH-70/150 | 70 [t] | 150 [mm] | 33 [t] | 2672 € | Übernehmen |
YH-70/350 | 70 [t] | 350 [mm] | 33 [t] | 3585 € | Übernehmen |
