Yale Hydraulik-Kurzhubzylinder mit Federrückzug, einfachwirkend
Treffen Sie Ihre Auswahl:
Serie:
YLS
Ausgewählte Variante:
YLS-100/55
Lieferzeit: 5 Werktage
Frachtkosten ab Werk
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Yale Kurzhubzylinder YLS mit Federrückzug, einfachwirkend
Produktmerkmale
- Yale Hydraulik-Kurzhubzylinder im Chro-Mo-Design
- Max. Betriebsdruck 700 bar
- Einfachwirkend mit Federrückzug
- Flacher ausgeführt als Standard-Hydraulikzylinder
- Niedrige Bauhöhen für beengte Platzverhältnisse
- Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet
- Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer
- Ölanschlussgewinde 3/8 NPT
- Einschließlich Kupplungsmuffe Typ CFY-1

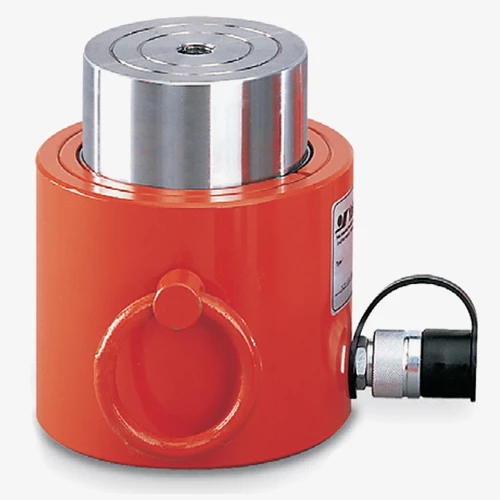

- Modell YLS-100/55 ist mit zwei Trageringen ausgestattet, Modell YFS-100/15 mit einem Tragegriff
- Oberfläche: rot lackiert
Produktbeschreibung
Yale Kurzhubzylinder YLS mit Federrückzug, einfachwirkend
Diese kompakten und relativ flach ausgeführten Hydraulikzylinder von Yale sind in allen Bereichen der Industrie zu finden. Kurzhub- und Flach-Hydraulikzylinder bieten sich dort an, wo nur wenig Freiraum zur Verfügung steht. Sie werden hauptsächlich zum Heben, Ausrichten, Wiegen, Spannen oder einfach als kompakte Kraftquelle für universelle Pressarbeiten eingesetzt. Aufgrund der kurz gehaltenen Führungen sollten Flach-Zylinder nicht schräg und nicht außermittig belastet werden.
Häufige Anwendungsbereiche: Stahlbau, Schwerindustrie, Kraftwerke, Bauwesen, Anlagenbau, Werkstätten u. ä.
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- Hydraulik-Kurzhubzylinder YLS
- Kupplungsmuffe Typ CFY-1
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/1a/64/5f/1713445500/yale-hydraulikzylinder-serie-yls-typenuebersicht-tigerhebezeuge-hydraulik.jpg?ts=1713445500)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b8/26/27/1707120021/yale-industrie-hydraulikzylinder-1.jpg?ts=1707120021)
Variante YLS-100/55
Bauhöhe eingefahren: | 141 [mm] |
---|---|
Druckkraft: | 100 [t] |
Eigengewicht: | 22,4 [kg] |
Hub: | 55 [mm] |
Oberfläche: | RAL 2002 (Blutorange) lackiert |
Ölvolumen max.: | 788 [cm³] |
wirksame Kolbenfläche: | 143 [cm²] |
Zylinder Außen-Ø: | 170 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b8/26/27/1707120021/yale-industrie-hydraulikzylinder-1.jpg?ts=1707120021)
Produktnummer | Druckkraft | Hub | Preis | |
---|---|---|---|---|
YLS-10/35 | 10 [t] | 35 [mm] | 359 € | Übernehmen |
YLS-100/55 | 100 [t] | 55 [mm] | 1235 € | Übernehmen |
YLS-20/45 | 20 [t] | 45 [mm] | 492 € | Übernehmen |
YLS-30/60 | 30 [t] | 60 [mm] | 639 € | Übernehmen |
YLS-50/60 | 50 [t] | 60 [mm] | 828 € | Übernehmen |
