Yale Elektrokettenzug mit Traghaken, Schützsteuerung und Steuerleitung mit Not-Aus-Taster, für 400 V

tigerhebezeuge-yale-elektrokettenzug-elektrischer-kettenzug-fuer-400v-serie-CPV
tigerhebezeuge-yale-elektrokettenzug-elektrischer-kettenzug-fuer-400v-serie-CPV

Treffen Sie Ihre Auswahl:

Achtung! Auswahl hat zu Änderungen in anderen Feldern geführt! Bitte überprüfen Sie alle Eingabefelder!

Serie:

CPV

CPV

Ausgewählte Variante:

CPV-1000-8-5

Lieferzeit: 10-15 Werktage
Frachtkosten ab Werk

2.714,00 €

zzgl. MwSt.
(3.229,66 € inkl. MwSt.)
zzgl. Fracht-/Verpackungskosten

Produktanfrage stellen
Noch Fragen? Sprechen Sie mit unseren Experten: +49 (2202) 98923 - 0 anfrage@tigerhebezeuge.de
Sonderanfrage
Datenblatt herunterladen

Yale Elektrokettenzug CPV 400V - Elektrischer Kettenzug mit Traghaken und Steuerleitung mit Tastern

Produktmerkmale

  • Yale Elektrokettenzug mit Traghaken für 400 V
  • Mit einer Hub- und Senkgeschwindigkeit
  • 42 V Schützsteuerung und gekapselter Steuerschalter in IP 65
  • Schutzart IP 55
  • Endlagenschalter für die höchste und tiefste Hakenstellung
  • Überlastsicherung (Rutschkupplung) bei allen Modellen serienmäßig
  • Elektromagnetische Federdruckbremse
  • Wartungsfreies Lastbremssystem
  • Hubhöhe auf Wunsch auch änderbar
  • Im Ölbad laufendes, einsatzgehärtetes Getriebe (Fließfettschmierung bei CPV/CPVF 2-8/5-4 und 2-4/5-2)
  • Kettenführung aus Stahl (ausgenommen Typ CPV/CPVF 2-8/5-4 sowie CPV 2-4/5-2)
  • Optional mit Aufhängebügel für geringere Bauhöhe oder mit Rollfahrwerk, Haspelfahrwerk, Elektrofahrwerk
  • Mit 2 Jahren Herstellergarantie (ausgenommen Verschleißteile)

Produktbeschreibung

Yale Elektrokettenzug CPV 400V - Elektrischer Kettenzug mit Traghaken und Steuerleitung mit Tastern

Der Elektrokettenzug CPV von Yale verfügt über eine Hub- und Senkgeschwindigkeit (Haupthub). Die beiden Endlagenschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.

Eine Überlastsicherung (Rutschkupplung) ist bei allen Modellen serienmäßig verbaut. Die einfach einstellbare Sicherheitsrutschkupplung befindet sich außerhalb des Kraftflusses. Hierdurch wird eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet. Durch eine elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher. Die Bremse ist wartungsfrei!

Die Standard-Betriebsspannung (Eurospannung) liegt bei 400 Volt (3 Phasen, 50 Hz). Für noch mehr Anwender-Sicherheit sorgt eine zuverlässige Schützsteuerung mit 42 V Steuerspannung inkl. Hauptschütz (Schutzart IP 55).

Das serienmäßige im Ölbad laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer. Bei den Typen CPV/CPVF 2-8/5-4 und 2-4/5-2 gewährleistet dieses eine Fließfettschmierung.

Die Kettenführung ist aus Stahl gefertigt. Nur die Kettenführung der kleinsten Elektrokettenzüge Typen CPV/CPVF 2-8 und 5-4 sowie CPV 2-4 und CPV-5-2 werden aus hochfestem thermoplastischem Kunststoff (POM) gefertigt.

Die Hubhöhe (Kettenlänge) wird individuell nach Kundenauftrag ausgeführt, falls der Standard-Hub nicht ausreicht. Auch der bauseitige Umbau von einer Aufhängung auf die andere ist denkbar einfach. Das schafft maximale Flexibilität beim Einsatz.

Eine zweijährige Herstellergarantie (ausgenommen Verschleißteile) runden dieses Produkt sinnvoll ab.

Ein Elektrokettenzug ist mindestens einmal jährlich zu überprüfen. Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.

Weitere Optionen für den Einsatz des Modells CPV in korrosiver Umgebung oder Lebensmittelindustrie erhalten Sie auf Anfrage!

Optionen

  • Lastkette aus rost- und säurebeständigem Stahl (ohne Traglast­reduzierung)
  • Niro-Lasthaken bei einsträngigen Geräten
  • Lebensmittelverträgliches Getriebeöl und Fett
  • Die Aufhängung auch mit Aufhängebügel oder Fahrwerk wahlweise möglich
  • Flexibler Kettenspeicher
  • Andere Betriebsspannungen
  • Zähler für Betriebsstunden und Schaltungen
  • Funkfernsteuerung
  • Synchronsteuerung für den Betrieb mit mehreren Geräten.
  • Manuelle oder elektrische Fahrwerke.
  • Schleppkabel oder andere Arten der Stromzuführung
  • Anbindung für Kranschienensysteme
  • Umrüstung für den Einsatz in korrosiver Umgebung oder Lebensmittelindustrie

Lieferumfang

  • Yale Elektrokettenzug CPV für 400 Volt mit Traghaken
  • inkl. Steuerschalter mit Not-Halt-Funktion am Steuerkabel (Steuerkabel immer ein Meter kürzer als Hub)
  • Gedruckte Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

Ein Elektrokettenzug ist mindestens einmal jährlich zu überprüfen. Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante CPV-1000-8-5

Tragfähigkeit: 1.000 [kg]
Eigengewicht: 63 [kg]
Haupthub: 8 [m/min]
Hubhöhe: 5.000 [mm]
Kettenabmessungen (d x t): 7,1 x 20,5 [mm]
Kettenstränge: 1

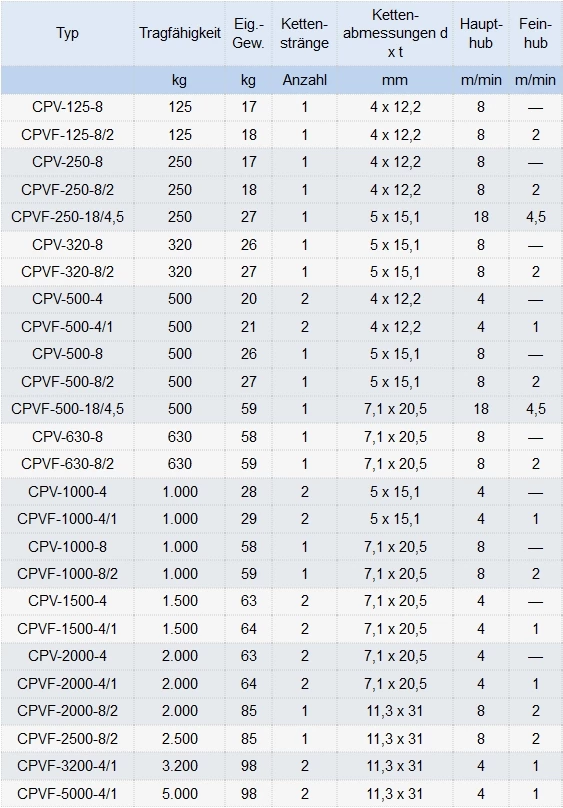

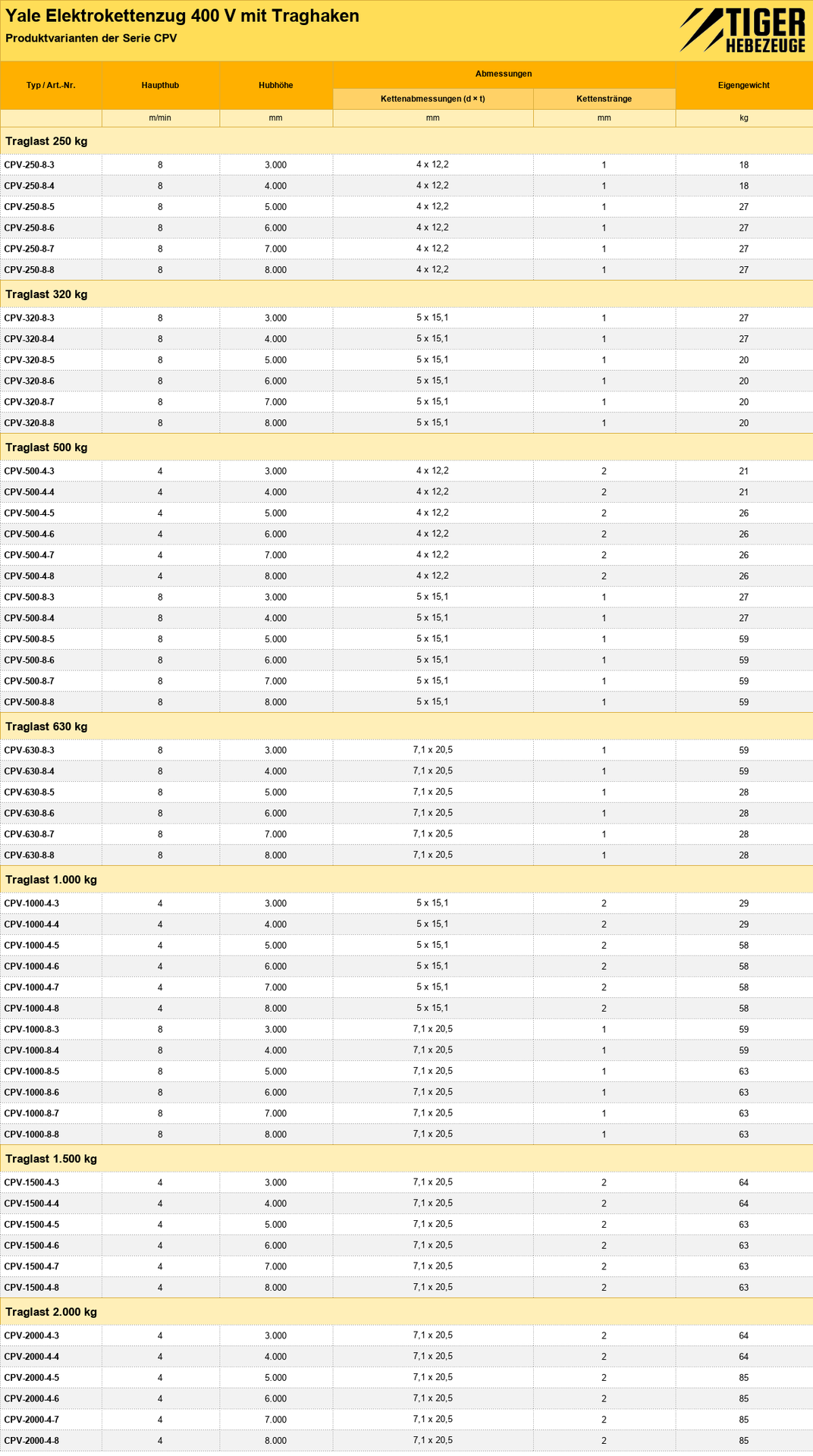

Produktnummer Haupthub Hubhöhe Tragfähigkeit Preis
CPV-1000-4-3 4 [m/min] 3.000 [mm] 1.000 [kg] 2.213,00 € Übernehmen
CPV-1000-4-4 4 [m/min] 4.000 [mm] 1.000 [kg] 2.282,00 € Übernehmen
CPV-1000-4-5 4 [m/min] 5.000 [mm] 1.000 [kg] 2.351,00 € Übernehmen
CPV-1000-4-6 4 [m/min] 6.000 [mm] 1.000 [kg] 2.420,00 € Übernehmen
CPV-1000-4-7 4 [m/min] 7.000 [mm] 1.000 [kg] 2.489,00 € Übernehmen
CPV-1000-4-8 4 [m/min] 8.000 [mm] 1.000 [kg] 2.559,00 € Übernehmen
CPV-1000-8-3 8 [m/min] 3.000 [mm] 1.000 [kg] 2.599,00 € Übernehmen
CPV-1000-8-4 8 [m/min] 4.000 [mm] 1.000 [kg] 2.656,00 € Übernehmen
CPV-1000-8-5 8 [m/min] 5.000 [mm] 1.000 [kg] 2.714,00 € Übernehmen
CPV-1000-8-6 8 [m/min] 6.000 [mm] 1.000 [kg] 2.772,00 € Übernehmen
CPV-1000-8-7 8 [m/min] 7.000 [mm] 1.000 [kg] 2.829,00 € Übernehmen
CPV-1000-8-8 8 [m/min] 8.000 [mm] 1.000 [kg] 2.887,00 € Übernehmen
CPV-1500-4-3 4 [m/min] 3.000 [mm] 1.500 [kg] 3.026,00 € Übernehmen
CPV-1500-4-4 4 [m/min] 4.000 [mm] 1.500 [kg] 3.127,00 € Übernehmen
CPV-1500-4-5 4 [m/min] 5.000 [mm] 1.500 [kg] 3.228,00 € Übernehmen
CPV-1500-4-6 4 [m/min] 6.000 [mm] 1.500 [kg] 3.329,00 € Übernehmen
CPV-1500-4-7 4 [m/min] 7.000 [mm] 1.500 [kg] 3.430,00 € Übernehmen
CPV-1500-4-8 4 [m/min] 8.000 [mm] 1.500 [kg] 3.530,00 € Übernehmen
CPV-2000-4-3 4 [m/min] 3.000 [mm] 2.000 [kg] 3.026,00 € Übernehmen
CPV-2000-4-4 4 [m/min] 4.000 [mm] 2.000 [kg] 3.127,00 € Übernehmen
CPV-2000-4-5 4 [m/min] 5.000 [mm] 2.000 [kg] 3.228,00 € Übernehmen
CPV-2000-4-6 4 [m/min] 6.000 [mm] 2.000 [kg] 3.329,00 € Übernehmen
CPV-2000-4-7 4 [m/min] 7.000 [mm] 2.000 [kg] 3.430,00 € Übernehmen
CPV-2000-4-8 4 [m/min] 8.000 [mm] 2.000 [kg] 3.530,00 € Übernehmen
CPV-250-8-3 8 [m/min] 3.000 [mm] 250 [kg] 1.242,00 € Übernehmen
CPV-250-8-4 8 [m/min] 4.000 [mm] 250 [kg] 1.282,00 € Übernehmen
CPV-250-8-5 8 [m/min] 5.000 [mm] 250 [kg] 1.321,00 € Übernehmen
CPV-250-8-6 8 [m/min] 6.000 [mm] 250 [kg] 1.361,00 € Übernehmen
CPV-250-8-7 8 [m/min] 7.000 [mm] 250 [kg] 1.401,00 € Übernehmen
CPV-250-8-8 8 [m/min] 8.000 [mm] 250 [kg] 1.441,00 € Übernehmen
CPV-320-8-3 8 [m/min] 3.000 [mm] 320 [kg] 2.002,00 € Übernehmen
CPV-320-8-4 8 [m/min] 4.000 [mm] 320 [kg] 2.043,00 € Übernehmen
CPV-320-8-5 8 [m/min] 5.000 [mm] 320 [kg] 2.085,00 € Übernehmen
CPV-320-8-6 8 [m/min] 6.000 [mm] 320 [kg] 2.127,00 € Übernehmen
CPV-320-8-7 8 [m/min] 7.000 [mm] 320 [kg] 2.169,00 € Übernehmen
CPV-320-8-8 8 [m/min] 8.000 [mm] 320 [kg] 2.211,00 € Übernehmen
CPV-500-4-3 4 [m/min] 3.000 [mm] 500 [kg] 1.362,00 € Übernehmen
CPV-500-4-4 4 [m/min] 4.000 [mm] 500 [kg] 1.427,00 € Übernehmen
CPV-500-4-5 4 [m/min] 5.000 [mm] 500 [kg] 1.492,00 € Übernehmen
CPV-500-4-6 4 [m/min] 6.000 [mm] 500 [kg] 1.557,00 € Übernehmen
CPV-500-4-7 4 [m/min] 7.000 [mm] 500 [kg] 1.622,00 € Übernehmen
CPV-500-4-8 4 [m/min] 8.000 [mm] 500 [kg] 1.688,00 € Übernehmen
CPV-500-8-3 8 [m/min] 3.000 [mm] 500 [kg] 2.002,00 € Übernehmen
CPV-500-8-4 8 [m/min] 4.000 [mm] 500 [kg] 2.043,00 € Übernehmen
CPV-500-8-5 8 [m/min] 5.000 [mm] 500 [kg] 2.085,00 € Übernehmen
CPV-500-8-6 8 [m/min] 6.000 [mm] 500 [kg] 2.127,00 € Übernehmen
CPV-500-8-7 8 [m/min] 7.000 [mm] 500 [kg] 2.169,00 € Übernehmen
CPV-500-8-8 8 [m/min] 8.000 [mm] 500 [kg] 2.211,00 € Übernehmen
CPV-630-8-3 8 [m/min] 3.000 [mm] 630 [kg] 2.599,00 € Übernehmen
CPV-630-8-4 8 [m/min] 4.000 [mm] 630 [kg] 2.656,00 € Übernehmen
CPV-630-8-5 8 [m/min] 5.000 [mm] 630 [kg] 2.714,00 € Übernehmen
CPV-630-8-6 8 [m/min] 6.000 [mm] 630 [kg] 2.772,00 € Übernehmen
CPV-630-8-7 8 [m/min] 7.000 [mm] 630 [kg] 2.829,00 € Übernehmen
CPV-630-8-8 8 [m/min] 8.000 [mm] 630 [kg] 2.887,00 € Übernehmen

PRODUKT-FEATURES DER YALE ELEKTROKETTENZÜGE SERIE CPV FÜR 400 V

SCHÜTZSTEUERUNG UND STEUERSCHALTER

Die Senk- und Hubbewegungen des Elektrokettenzuges werden durch die Schützsteuerung mit einer Spannung von 42 V angesteuert. Diese niedrige Spannung im Steuerschalter, der darüber hinaus in IP 65 gekapselt ist, gewährt mehr Betriebssicherheit. Die Schützsteuerung verfügt auch über ein Hauptschütz, dass die Stromzufuhr an die Wendeschütze unterbricht, wenn der Not-Halt betätigt wird.

ÜBERLASTSICHERUNG

Die Überlastsicherung (in Form einer Rutschkupplung) ist bei CPV Standard und sorgt dafür, dass der Elektrokettenzug, dessen Tragmittel, die tragende Konstruktion oder der Kran sowie die am Haken befindlichen Lastaufnahmemittel nicht überlastet werden. Die Rutschkupplung befindet sich außerhalb des Kraftflusses. Dies gewährleistet eine ununterbrochene Verbindung zwischen der Last und der Bremse und ist besonders für die Anwendungen mit erhöhten Sicherheitsanforderungen wichtig.

FEDERDRUCKBREMSE

Die elektromagnetische Federdruckbremse verfügt über einen fest eingestellten Luftspalt und ist wartungsfrei. Sie ist leicht zugänglich für die Prüfung des Luftspalts bei den wiederkehrenden Prüfungen. Die Bremse hält die Last sicher durch das über Reibschluss erzeugte Bremsmoment. Die Bremskraft wird von Druckfedern aufgebracht.

TRAGMITTEL UND ENDLAGENSCHALTER

Die eingebaute einsatzgehärtete feintolerierte Kette wird nach Kundenwunsch in beliebigen Längen geliefert. Die Kettenführung gewährleistet den einwandfreien Einlauf der Kette in das Hebezeug. An der Kettenführung befinden sich die Endlagenschalter, die schonend durch die am Haken und am Kettenendstück befindlichen Gummipuffer aktiviert werden, wenn der Haken seine höchste oder niedrigste Lage erreicht hat.

AUFHÄNGUNGEN

Yale bietet verschiedene Arten der Aufhängungen an. Der Aufhängebügel sorgt für kompakte Baumaße und leichten Einbau in geschlossene Ösenkonstruktionen. Der Traghaken ist universell und macht dem Betreiber den Wechsel des Einsatzortes leichter. Yale bietet ebenso Adapter-Aufhängungen für Leichtkransysteme oder Sonderadapter an. Am gängigsten bei Yale ist die feste Anbindung an einem Roll-, Haspel- oder Elektrofahrwerk für den Kranbetrieb.

SICHERHEIT UND GARANTIE

Die solide Ausführung und die anspruchsvolle Auswahl der wichtigsten Komponenten wie Getriebe, Bremse, Motor, Steuerschalter, Rutschkupplung und Steuerplatine ermöglichen den sicheren Betrieb des Elektrokettenzuges während der ganzen Lebensdauer. Die gesetzlich vorgeschriebenen Prüfungen erfolgen zeitsparend und unproblematisch, denn alle wichtigsten Einheiten sind leicht zugänglich. Wir gewähren auf das Gerät 2 Jahre Garantie, Verschleißteile ausgenommen.
