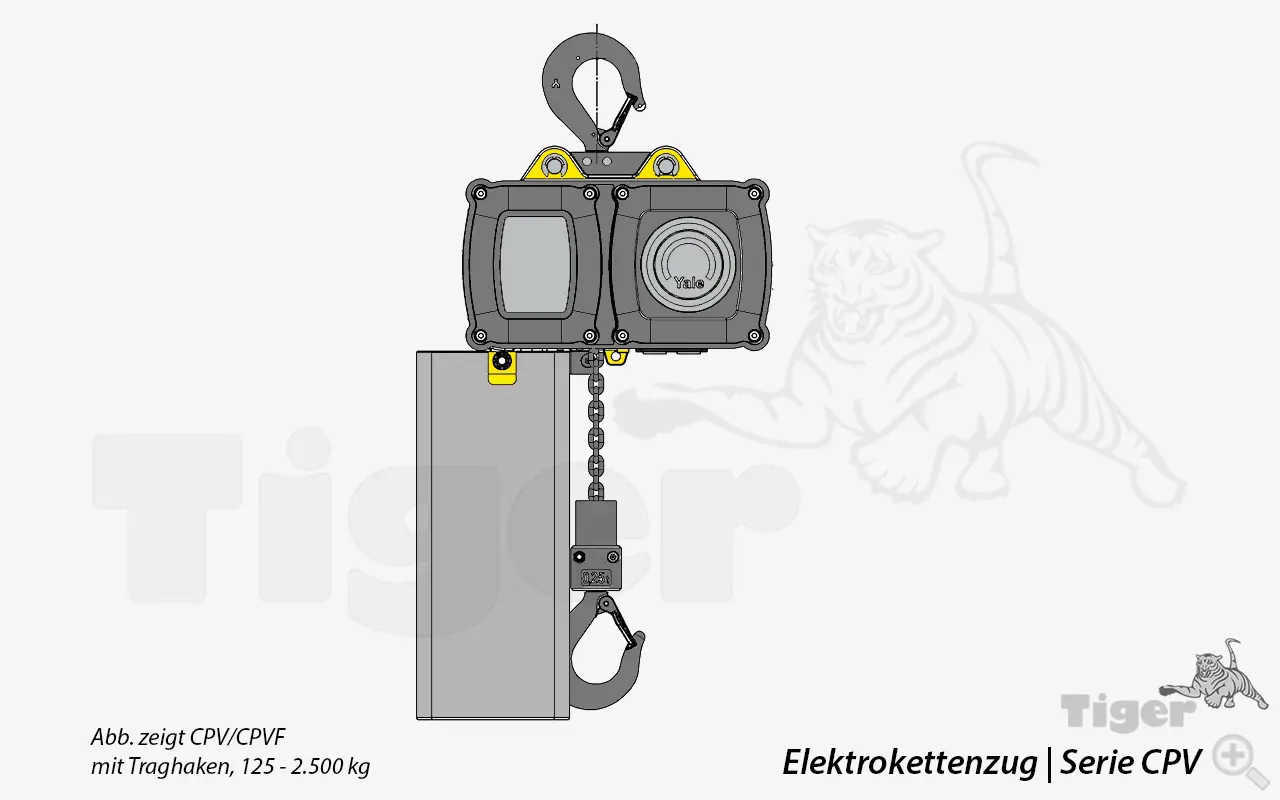

Yale Elektrokettenzug mit Traghaken, Schützsteuerung und Steuerleitung mit Not-Aus-Taster für 230 V

Yale Elektrokettenzug CPV-230 - Elektrischer Kettenzug mit Traghaken und Steuerleitung mit Not-Aus-Taster

Produktmerkmale

  • Yale Elektrokettenzug 230 V mit Traghaken
  • Mit einer Hub- und Senkgeschwindigkeit
  • Schützsteuerung mit 42 V Steuerspannung inkl. Hauptschütz
  • Endlagenschalter für die höchste und tiefste Hakenstellung
  • Überlastsicherung (Rutschkupplung) bei allen Modellen
  • Elektromagnetische Federdruckbremse
  • Wartungsfreie Bremse
  • Im Ölbad laufendes, einsatzgehärtetes Getriebe
  • Schrägverzahnung für besondere Laufruhe und lange Lebensdauer
  • Kettenführung aus Stahl
  • Schutzart: IP 55
  • Mit 2 Jahren Herstellergarantie (Verschleißteile ausgenommen)

Produktbeschreibung

Yale Elektrokettenzug CPV-230 - Elektrischer Kettenzug mit Traghaken und Steuerleitung mit Not-Aus-Taster

Der elektrische Kettenzug CPV-230 von Yale besitzt eine Hub- und Senkgeschwindigkeit (Haupthub). Eine Überlastsicherung (Rutschkupplung) ist bei allen Modellen serienmäßig bereits ab Werk verbaut. Die beiden Endlagenschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.

Die einfach einstellbare Sicherheitsrutschkupplung befindet sich außerhalb des Kraftflusses, wodurch eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist. Durch eine elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher. Die Bremse ist wartungsfrei!

Die Standard Betriebsspannung (Eurospannung) liegt bei 230 Volt (50 Hz). Für noch mehr Anwender-Sicherheit sorgt eine zuverlässige Schützsteuerung mit 42 V Steuerspannung inkl. Hauptschütz (Schutzart IP 55).

Das serienmäßige im Ölbad laufende und einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer. Bei den Typen CPV/CPVF 2-8/5-4 und 2-4/5-2 gewährleistet dieses eine Fließfettschmierung. Die Kettenführung ist aus Stahl gefertigt.

Die Hubhöhe (Kettenlänge) wird auch individuell nach Kundenauftrag ausgeführt. Auch der bauseitige Umbau von einer Aufhängung auf die andere ist denkbar einfach. Das schafft maximale Flexibilität beim Einsatz. Eine zweijährige Herstellergarantie (ausgenommen Verschleißteile) runden dieses Produkt sinnvoll ab.

Ein Elektrokettenzug ist mindestens einmal jährlich zu überprüfen. Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.

Weitere Optionen für den Einsatz des Modells CPV in korrosiver Umgebung oder Lebensmittelindustrie erhalten Sie auf Anfrage!

Optionen

  • Ausführungen mit Aufhängebügel, Handfahrwerk, Haspelfahrwerk oder Elektrofahrwerk
  • Lastkette aus rost- und säurebeständigem Stahl (ohne Traglast­reduzierung)
  • Niro-Lasthaken bei einsträngigen Geräten
  • Lebensmittelverträgliches Getriebeöl und Fett
  • Traghaken
  • Flexibler Kettenspeicher (Kettensack)
  • Andere Betriebsspannungen
  • Zähler für Betriebsstunden und Schaltungen
  • Funkfernsteuerung
  • Synchronsteuerung für den Betrieb mit mehreren Geräten.
  • Manuelle oder elektrische Fahrwerke.
  • Schleppkabel oder andere Arten der Stromzuführung
  • Anbindung für Kranschienensysteme

Lieferumfang

Lieferumfang folgt!

Sicherheitshinweis

Ein Elektrokettenzug ist mindestens einmal jährlich zu überprüfen. Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17. Diese Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden! Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante CPV-250-4/0-1-3

Tragfähigkeit: 250 [kg]
Eigengewicht: k.A. [kg]
Haupthub: 4 [m/min]
Hubhöhe: 3.000 [mm]
Kettenabmessungen (d x t): 4 x 12,2 [mm]
Kettenstränge: 1

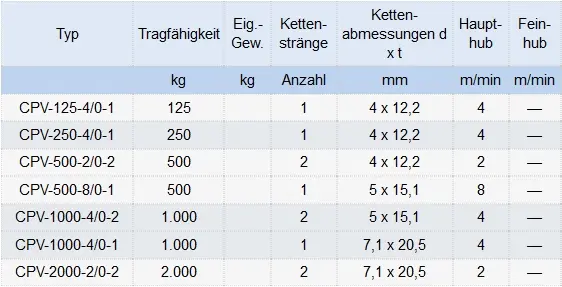

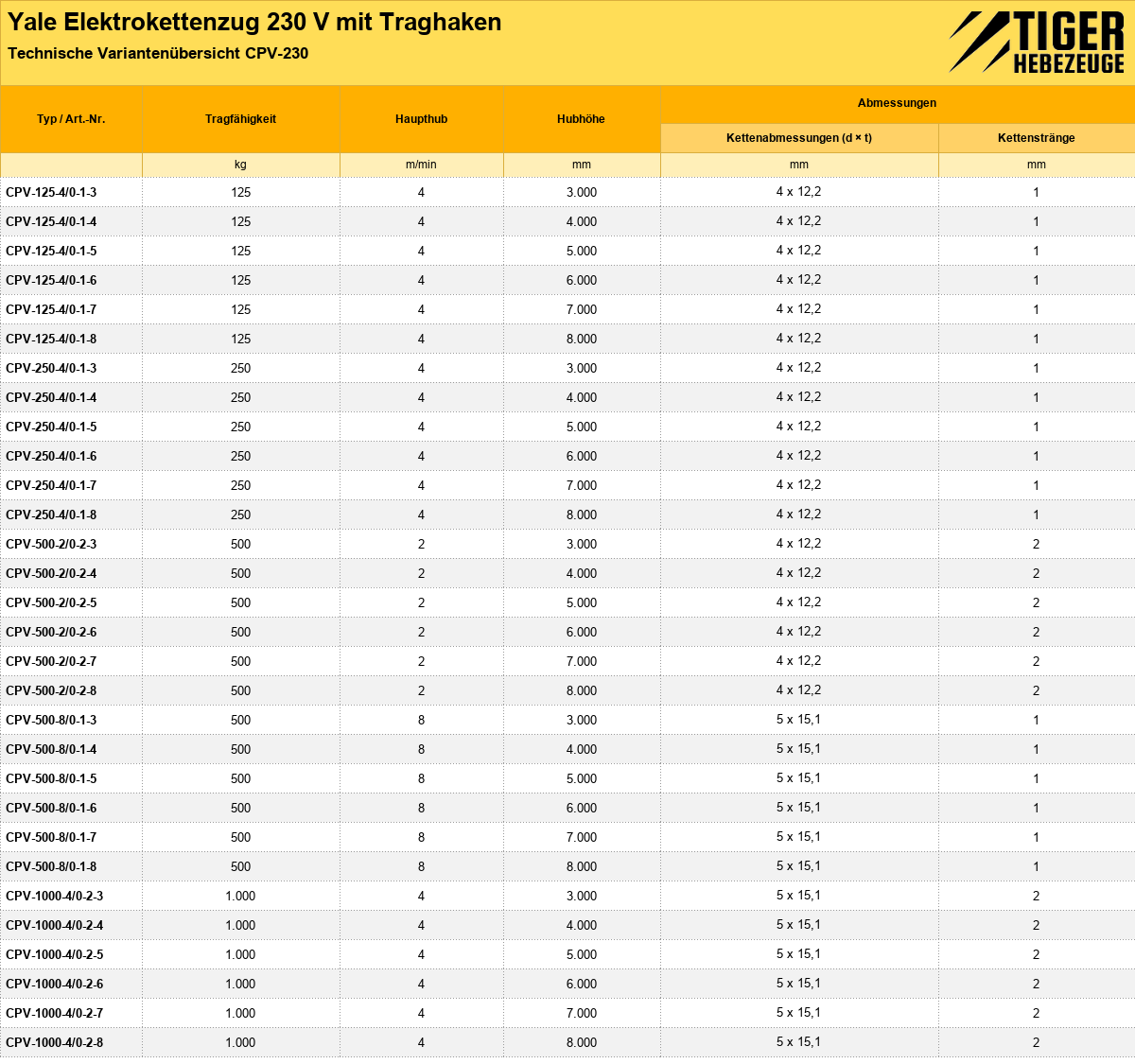

Produktnummer Haupthub Hubhöhe Tragfähigkeit Preis
CPV-1000-4/0-2-3 4 [m/min] 3.000 [mm] 1.000 [kg] 2.854,00 € Übernehmen
CPV-1000-4/0-2-4 4 [m/min] 4.000 [mm] 1.000 [kg] 2.923,00 € Übernehmen
CPV-1000-4/0-2-5 4 [m/min] 5.000 [mm] 1.000 [kg] 2.993,00 € Übernehmen
CPV-1000-4/0-2-6 4 [m/min] 6.000 [mm] 1.000 [kg] 3.062,00 € Übernehmen
CPV-1000-4/0-2-7 4 [m/min] 7.000 [mm] 1.000 [kg] 3.131,00 € Übernehmen
CPV-1000-4/0-2-8 4 [m/min] 8.000 [mm] 1.000 [kg] 3.200,00 € Übernehmen
CPV-125-4/0-1-3 4 [m/min] 3.000 [mm] 125 [kg] 1.960,00 € Übernehmen
CPV-125-4/0-1-4 4 [m/min] 4.000 [mm] 125 [kg] 2.000,00 € Übernehmen
CPV-125-4/0-1-5 4 [m/min] 5.000 [mm] 125 [kg] 2.039,00 € Übernehmen
CPV-125-4/0-1-6 4 [m/min] 6.000 [mm] 125 [kg] 2.079,00 € Übernehmen
CPV-125-4/0-1-7 4 [m/min] 7.000 [mm] 125 [kg] 2.119,00 € Übernehmen
CPV-125-4/0-1-8 4 [m/min] 8.000 [mm] 125 [kg] 2.159,00 € Übernehmen
CPV-250-4/0-1-3 4 [m/min] 3.000 [mm] 250 [kg] 1.923,00 € Übernehmen
CPV-250-4/0-1-4 4 [m/min] 4.000 [mm] 250 [kg] 1.963,00 € Übernehmen
CPV-250-4/0-1-5 4 [m/min] 5.000 [mm] 250 [kg] 2.003,00 € Übernehmen
CPV-250-4/0-1-6 4 [m/min] 6.000 [mm] 250 [kg] 2.043,00 € Übernehmen
CPV-250-4/0-1-7 4 [m/min] 7.000 [mm] 250 [kg] 2.083,00 € Übernehmen
CPV-250-4/0-1-8 4 [m/min] 8.000 [mm] 250 [kg] 2.123,00 € Übernehmen
CPV-500-2/0-2-3 2 [m/min] 3.000 [mm] 500 [kg] 2.053,00 € Übernehmen
CPV-500-2/0-2-4 2 [m/min] 4.000 [mm] 500 [kg] 2.119,00 € Übernehmen
CPV-500-2/0-2-5 2 [m/min] 5.000 [mm] 500 [kg] 2.184,00 € Übernehmen
CPV-500-2/0-2-6 2 [m/min] 6.000 [mm] 500 [kg] 2.249,00 € Übernehmen
CPV-500-2/0-2-7 2 [m/min] 7.000 [mm] 500 [kg] 2.314,00 € Übernehmen
CPV-500-2/0-2-8 2 [m/min] 8.000 [mm] 500 [kg] 2.379,00 € Übernehmen
CPV-500-8/0-1-3 8 [m/min] 3.000 [mm] 500 [kg] 2.647,00 € Übernehmen
CPV-500-8/0-1-4 8 [m/min] 4.000 [mm] 500 [kg] 2.689,00 € Übernehmen
CPV-500-8/0-1-5 8 [m/min] 5.000 [mm] 500 [kg] 2.731,00 € Übernehmen
CPV-500-8/0-1-6 8 [m/min] 6.000 [mm] 500 [kg] 2.772,00 € Übernehmen
CPV-500-8/0-1-7 8 [m/min] 7.000 [mm] 500 [kg] 2.814,00 € Übernehmen
CPV-500-8/0-1-8 8 [m/min] 8.000 [mm] 500 [kg] 2.856,00 € Übernehmen

PRODUKT-FEATURES DER YALE 230V ELEKTROKETTENZÜGE SERIE CPV-230

SCHÜTZSTEUERUNG UND STEUERSCHALTER
Die Senk- und Hubbewegungen des Elektrokettenzuges werden durch die Schützsteuerung mit einer Spannung von 42 V angesteuert. Diese niedrige Spannung im Steuerschalter, der darüber hinaus in IP 65 gekapselt ist, gewährt mehr Betriebssicherheit. Die Schützsteuerung verfügt auch über ein Hauptschütz, dass die Stromzufuhr an die Wendeschütze unterbricht, wenn der Not-Halt betätigt wird.

ÜBERLASTSICHERUNG
Die Überlastsicherung (in Form einer Rutschkupplung) ist bei CPV Standard und sorgt dafür, dass der Elektrokettenzug, dessen Tragmittel, die tragende Konstruktion oder der Kran sowie die am Haken befindlichen Lastaufnahmemittel nicht überlastet werden. Die Rutschkupplung befindet sich außerhalb des Kraftflusses. Dies gewährleistet eine ununterbrochene Verbindung zwischen der Last und der Bremse und ist besonders für die Anwendungen mit erhöhten Sicherheitsanforderungen wichtig.

FEDERDRUCKBREMSE
Die elektromagnetische Federdruckbremse verfügt über einen fest eingestellten Luftspalt und ist wartungsfrei. Sie ist leicht zugänglich für die Prüfung des Luftspalts bei den wiederkehrenden Prüfungen. Die Bremse hält die Last sicher durch das über Reibschluss erzeugte Bremsmoment. Die Bremskraft wird von Druckfedern aufgebracht.

TRAGMITTEL UND ENDLAGENSCHALTER
Die eingebaute einsatzgehärtete feintolerierte Kette wird nach Kundenwunsch in beliebigen Längen geliefert. Die Kettenführung gewährleistet den einwandfreien Einlauf der Kette in das Hebezeug. An der Kettenführung befinden sich die Endlagenschalter, die schonend durch die am Haken und am Kettenendstück befindlichen Gummipuffer aktiviert werden, wenn der Haken seine höchste oder niedrigste Lage erreicht hat.

AUFHÄNGUNGEN
Yale bietet verschiedene Arten der Aufhängungen an. Der Aufhängebügel sorgt für kompakte Baumaße und leichten Einbau in geschlossene Ösenkonstruktionen. Der Traghaken ist universell und macht dem Betreiber den Wechsel des Einsatzortes leichter. Yale bietet ebenso Adapter-Aufhängungen für Leichtkransysteme oder Sonderadapter an. Am gängigsten bei Yale ist die feste Anbindung an einem Roll-, Haspel- oder Elektrofahrwerk für den Kranbetrieb.

SICHERHEIT UND GARANTIE
Die solide Ausführung und die anspruchsvolle Auswahl der wichtigsten Komponenten wie Getriebe, Bremse, Motor, Steuerschalter, Rutschkupplung und Steuerplatine ermöglichen den sicheren Betrieb des Elektrokettenzuges während der ganzen Lebensdauer. Die gesetzlich vorgeschriebenen Prüfungen erfolgen zeitsparend und unproblematisch, denn alle wichtigsten Einheiten sind leicht zugänglich. Wir gewähren auf das Gerät 2 Jahre Garantie, Verschleißteile ausgenommen.
