YALE Ex-Stirnradflaschenzug Yalelift360 - Der Kettenzug in Ex-Ausführung ATEX BASIC
Treffen Sie Ihre Auswahl:
Serie:
YL-EX
Ausgewählte Variante:
YL-0,5-EX
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
YALE Ex-Stirnradflaschenzug YL-EX für den explosionsgefährdeten ATEX BASIC Bereich
Produktmerkmale
- Yale Ex-Kettenzug für ATEX BASIC
- Auch für den Einsatz im Freien geeignet
- Geschlossenes Stahlblechgehäuse
- Extrem niedrige Bauhöhe
- Neuartige 360° Handkettenführung
- Für Anwendung in allen Lagen und aus allen Positionen
- Optimal bei beengten Platzverhältnissen
- Auch für horizontales Ziehen und Spannen
- Bremssystem mit speziellem Kühlkörper - extrem geräuscharm und verschleißarm
- Bauteile aus hochwertigen Materialien
- Korrosionsschutz zusätzlich verzinkt und gelb chromatiert.
- Kettenführung und Getriebegruppe nahezu geschlossen
- Vergütete Lastkettenrad und präzise Kettentaschen für exakten Kettenlauf
- Verzinkte Rundstahlkette entspricht allen gültigen nationalen und internationalen Vorschriften
- Optimal auf das Lastkettenrad abgestimmt und gewährleistet einen sicheren und langlebigen Betrieb des Gerätes
- Geschmiedete Traghaken und Lasthaken aus alterungsbeständigem hochlegiertem Vergütungsstahl
- Haken robusten Sicherheitsbügeln öffnen bei Überlastung ohne zu brechen
- Haken um 360° drehbar
- Ex-Ausführung MKS-beschichtet
- für Ex-Klassen: II 3 G Ex h II A T4 Gc und II 3 D Ex h III A T135°C Dc
Produktbeschreibung
Durch ein geschlossenes und robustes Stahlblechgehäuse mit vier Stehbolzen hält dieser Hand-Kettenzug selbst härtesten Bedingungen stand und erlaubt den Einsatz im Freien.
Die extrem niedrige Bauhöhe erlaubt hierbei ein maximale Ausnutzung der Hubhöhe.

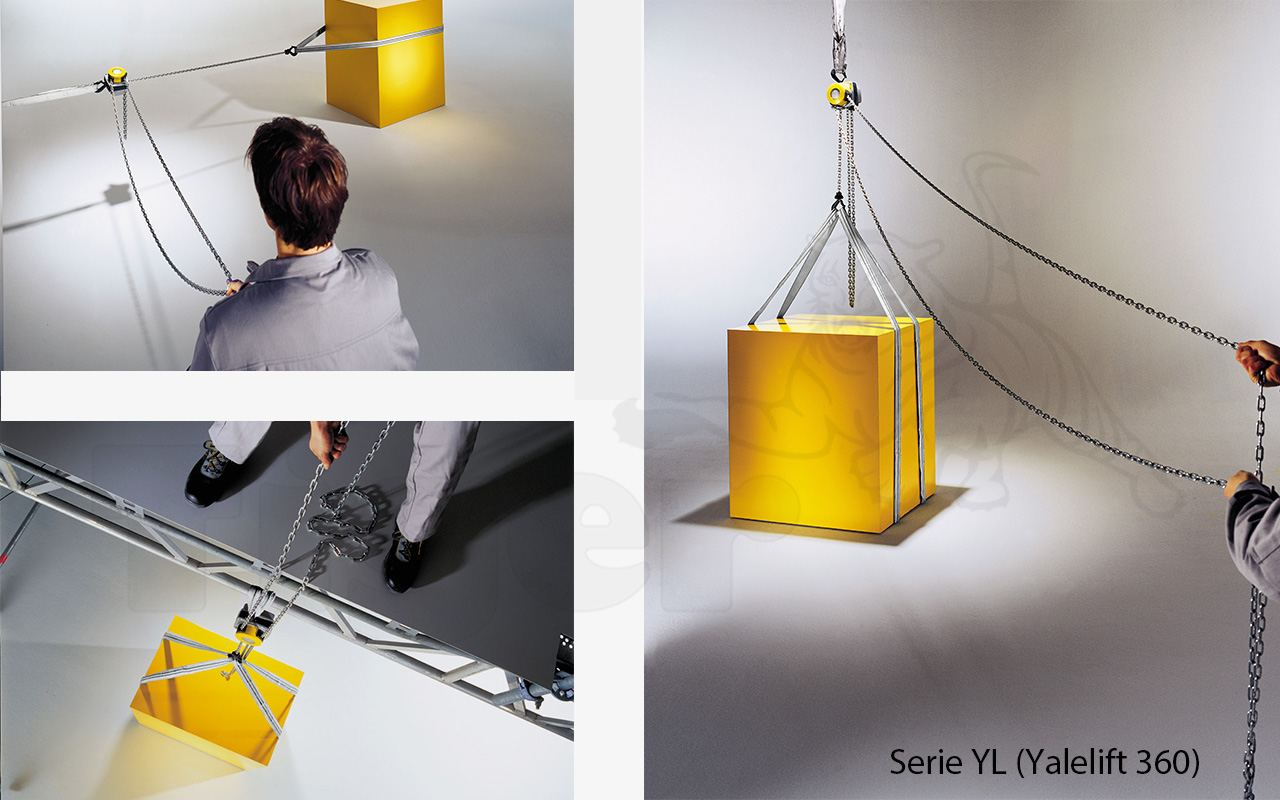

Die neuartige 360° Handkettenführung ermöglicht die Anwendung des Flaschenzuges in allen Lagen und aus allen Positionen.
Dies ist besonders bei beengten Raumverhältnissen sehr vorteilhaft.
Selbst seitlich lässt sich der Yalelift 360 aus beliebiger Position bedienen und kann so bei horizontalen Zieharbeiten und Spannarbeiten eingesetzt werden.
Der Bediener ist nicht mehr wie bisher gezwungen, im Gefahrenbereich der Last zu arbeiten.

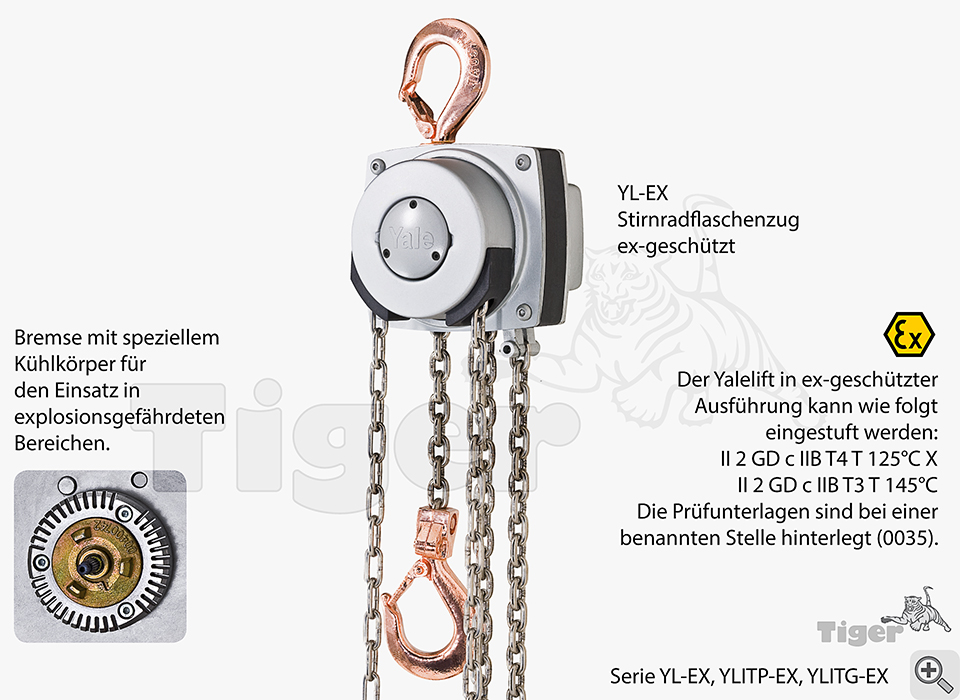

Das durchdachte Bremssystem ist mit einem speziellen Kühlkörper ausgestattet. Hier werden im Bereich Betriebssicherheit und Wartungsfreundlichkeit neue Maßstäbe gesetzt!
Er ist extrem geräuscharm und verschleißarm. Dies erhöht die Standzeit und verringert hierdurch auch die Kosten.
Alle Bauteile sind aus hochwertigen Materialien gefertigt und als Korrosionsschutz zusätzlich verzinkt und gelb chromatiert.

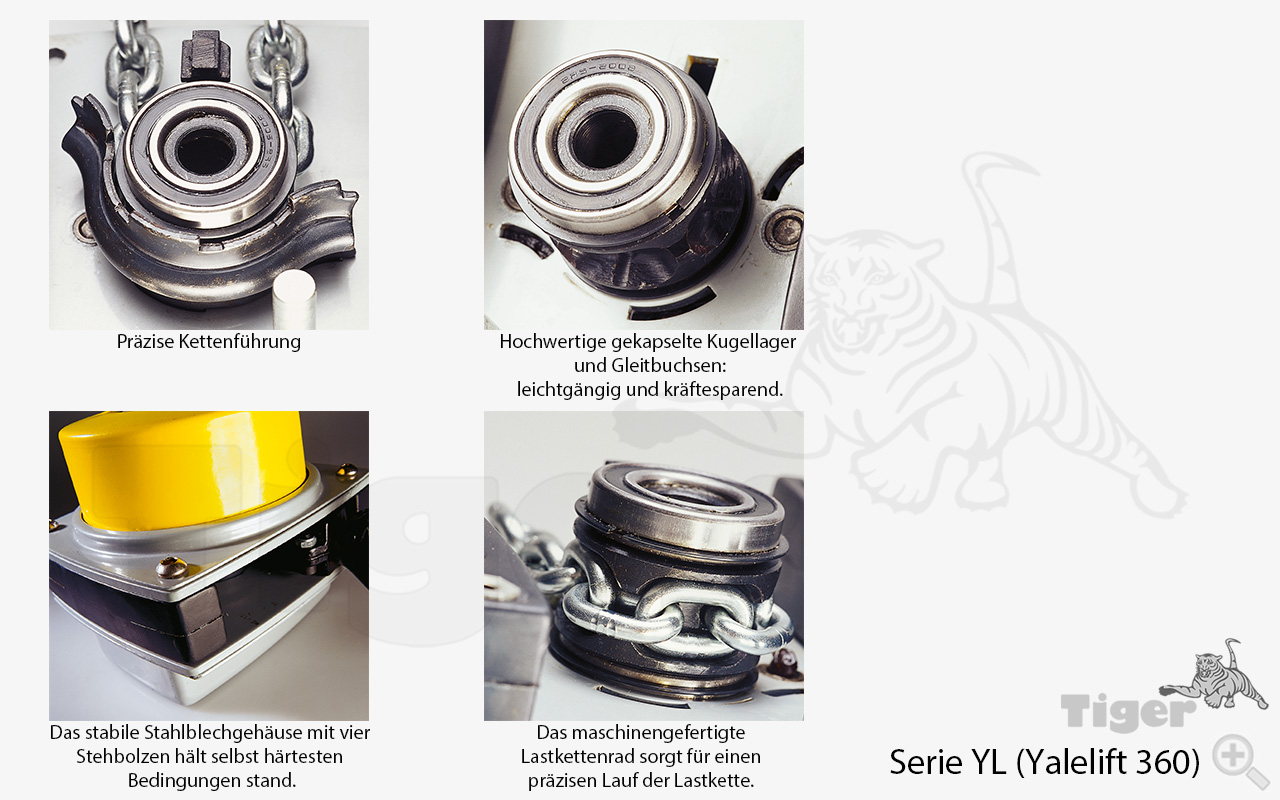

Die Kettenführung und die Getriebegruppe sind nahezu geschlossen. Dadurch werden auch bei einem rauen Outdoor-Einsatz im Freien die innenliegenden Getriebeteile gut geschützt. Den exakten Lauf der Lastkette wird durch ein vergütetes Lastkettenrad mit vier präzise ausgebildeten Kettentaschen gewährleistet. Die verzinkte Rundstahlkette entspricht allen gültigen nationalen und internationalen Vorschriften. Sie ist optimal auf das Lastkettenrad abgestimmt und sorgt für einen sicheren und langen Gerätebetrieb.
Geschmiedete Traghaken und Lasthaken aus alterungsbeständigem hochlegiertem Vergütungsstahl gehören zur Serienausstattung.
Sie öffnen sich bei Überlastung ohne zu brechen. Die Haken sind mit robusten Sicherheitsbügeln ausgestattet und um 360° drehbar. Ex-Ausführung MKS-beschichtet
Sowohl das Einsatzgebiet als auch die Einsatzbedingungen gehen weit über die eines klassischen Flaschenzuges hinaus.
Auf Basis der EG-Richtlinie 94/9/EG wurde die Serienreihe für den Einsatz in explosionsgefährdeten ATEX BASIC Bereichen der Klasse II 3 G Ex h II A T4 Gc und II 3 D Ex h III A T135°C Dc weiterentwickelt.
Optionen
Lieferumfang
Sicherheitshinweis

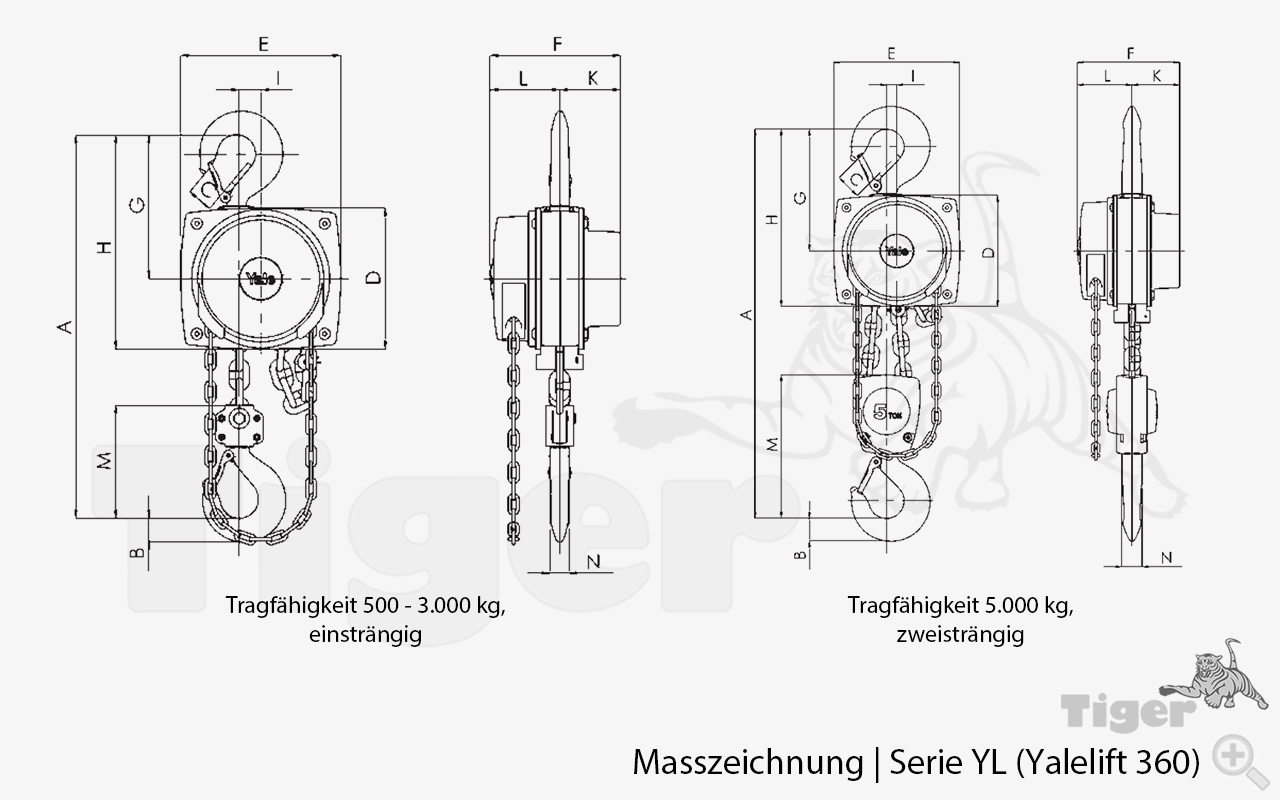

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/44/24/11/1707118756/stirnradflaschenzug-yale-yl-masszeichnung-bis-5000kg.jpg?ts=1707118756)

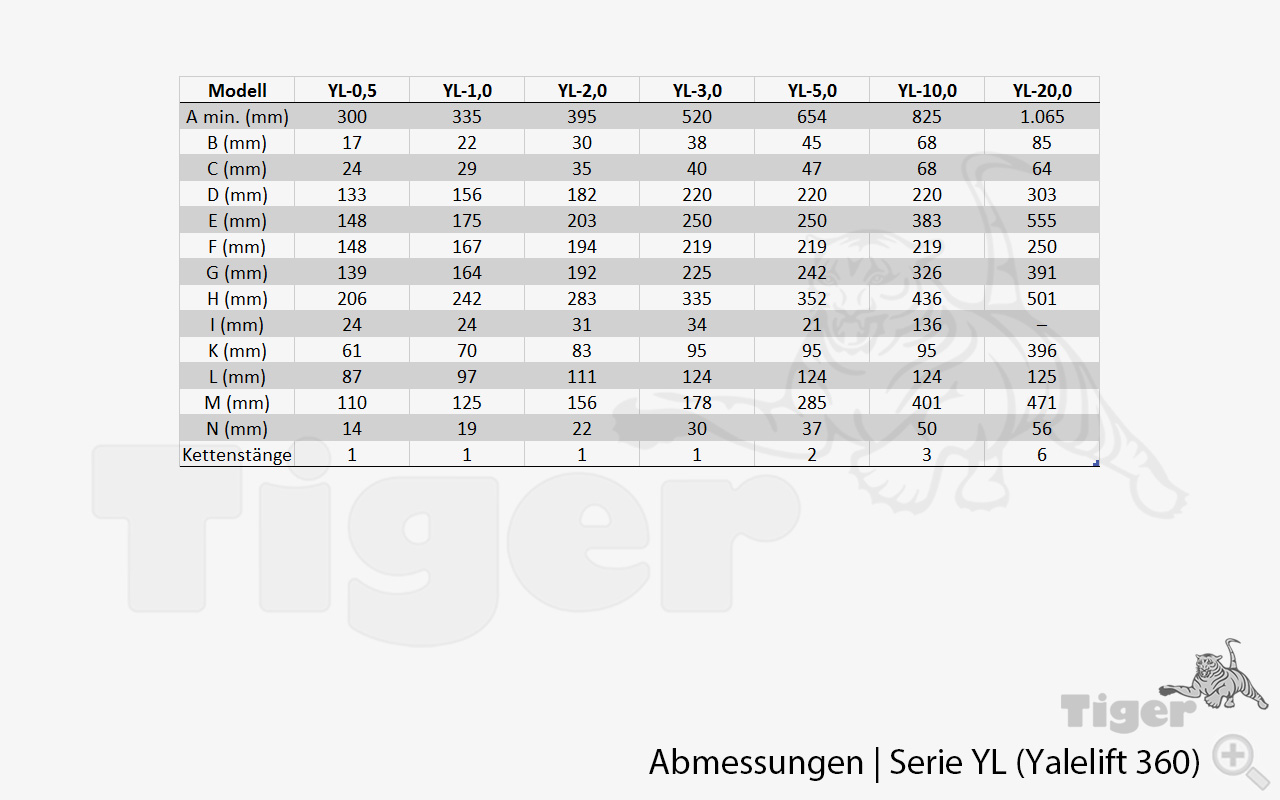

Variante YL-0,5-EX
Tragfähigkeit: | 500 [kg] |
---|---|
A: | 300 [mm] |
Anz. Laststränge: | 1 |
B: | 17 [mm] |
Bauhöhe A: | 300 [mm] |
C: | 24 [mm] |
D: | 133 [mm] |
E: | 148 [mm] |
Eigengewicht: | 9 [kg] |
F: | 148 [mm] |
G: | 139 [mm] |
H: | 206 [mm] |
Hubhöhe: | 3.000 [mm] |
Hubkraft bei Nennlast: | 21 [daN] |
I: | 24 [mm] |
K: | 61 [mm] |
L: | 87 [mm] |
M: | 110 [mm] |
N: | 14 [mm] |
Oberfläche: | MKS-beschichtet / Trag- und Lasthaken verkupfert |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/44/24/11/1707118756/stirnradflaschenzug-yale-yl-masszeichnung-bis-5000kg.jpg?ts=1707118756)

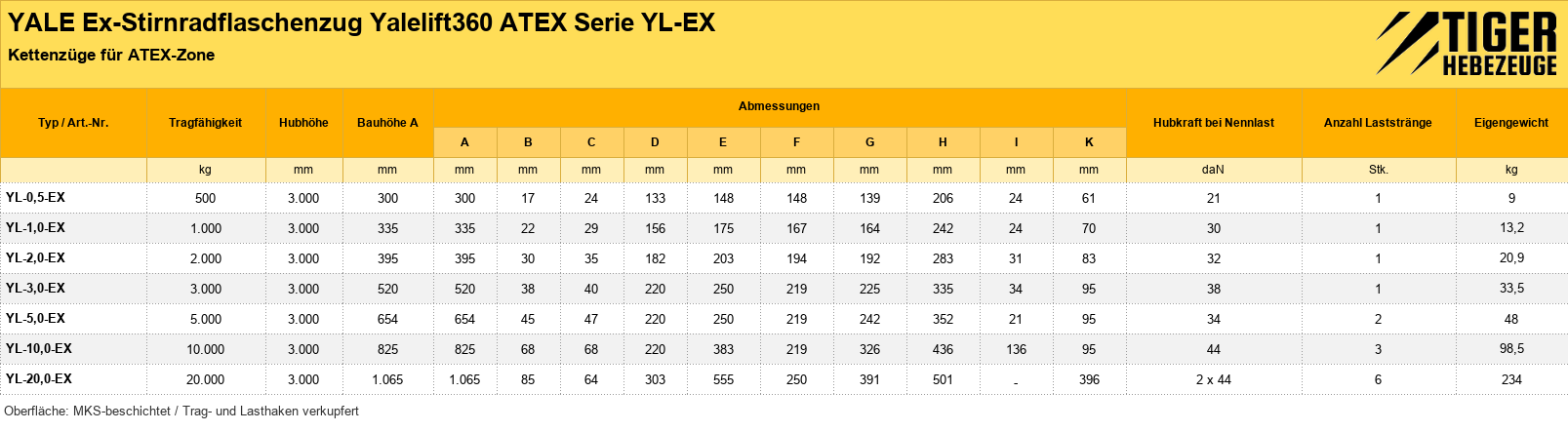

Produktnummer | Hubhöhe | Tragfähigkeit | Preis | |
---|---|---|---|---|
YL-0,5-EX | 3.000 [mm] | 500 [kg] | 954 € | Übernehmen |
YL-1,0-EX | 3.000 [mm] | 1.000 [kg] | 1025 € | Übernehmen |
YL-10,0-EX | 3.000 [mm] | 10.000 [kg] | 4168 € | Übernehmen |
YL-2,0-EX | 3.000 [mm] | 2.000 [kg] | 1132 € | Übernehmen |
YL-20,0-EX | 3.000 [mm] | 20.000 [kg] | 10122 € | Übernehmen |
YL-3,0-EX | 3.000 [mm] | 3.000 [kg] | 1584 € | Übernehmen |
YL-5,0-EX | 3.000 [mm] | 5.000 [kg] | 1907 € | Übernehmen |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/d7/3a/78/1715340067/AdobeStock_354297820_greyed.webp?ts=1715340067)
ATEX BASIC
• Lastkette galvanisch verzinkt, Handkette aus Edelstahl
• Fahrwerke mit Puffern ausgerüstet
• Bremse mit Kühlkörper (nur für Baureihe Yalelift)
ATEX MEDIUM
• Lastkette galvanisch verzinkt, Handkette aus Edelstahl
• Last- und Traghaken verkupfert
• Fahrwerk mit Puffern und Bronzelaufrollen ausgerüstet
• Bremse mit Kühlkörper (nur für Baureihe Yalelift)
ATEX HIGH
• Last- und Handkette aus Edelstahl
• Last- und Traghaken verkupfert
• Fahrwerk mit Puffern und Bronzelaufrollen ausgerüstet
• Bremse mit Kühlkörper (nur für Baureihe Yalelift)
• Ableitfähige Lenkrollen (nur Handgabelhubwagen)
