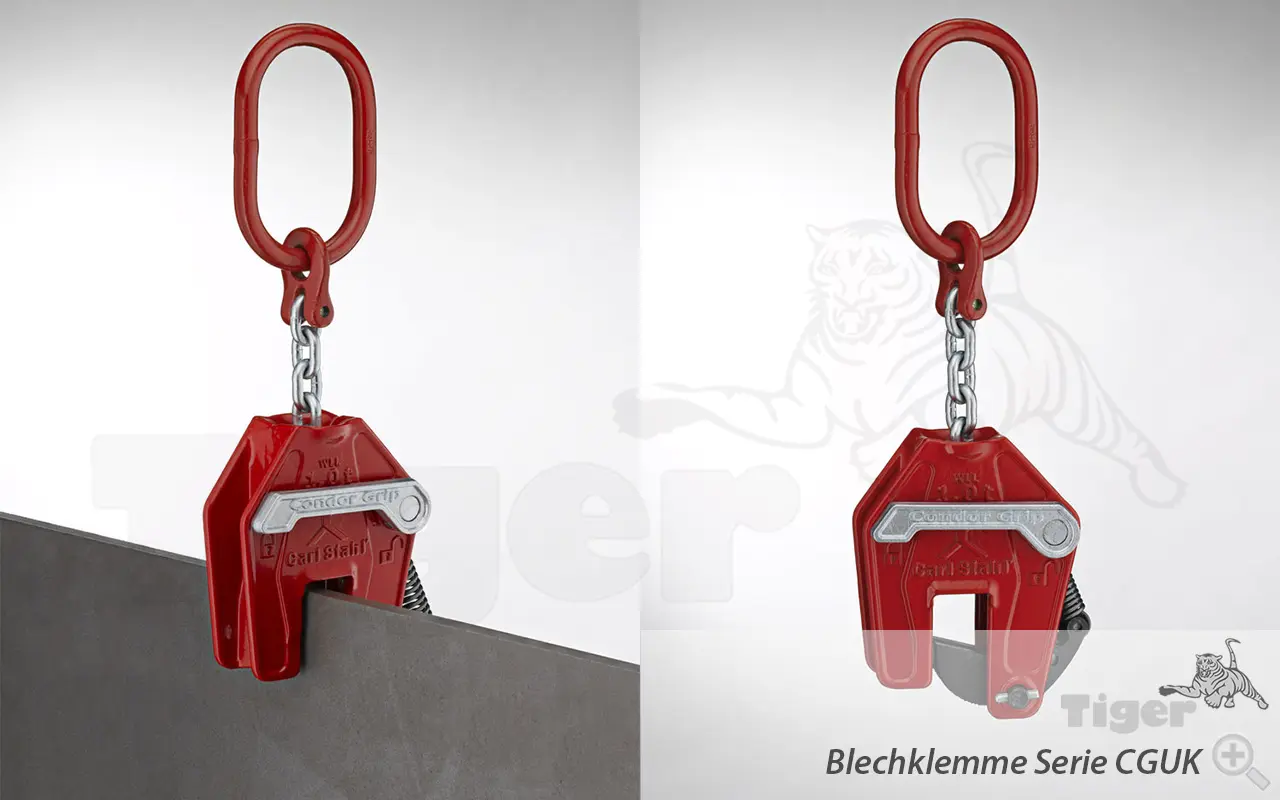

Universal-Blechklemme zum Heben und 90° Wenden von Blechen und Trägern
Treffen Sie Ihre Auswahl:
Serie:
CGUK
CGUK
Ausgewählte Variante:
CGUK-1,0
Universal-Blech-Hebeklemmen CGUK für den vertikalen Kran-Transport von Stahlblechen, Stahlkonstruktionen und Normprofilen
Produktmerkmale
- Patentierte Bauart für höchste Sicherheit in alle Zugrichtungen
- Zum Transportieren, Heben und 90°-Wenden von Stahlblechen, Stahlkonstruktionen und Normprofilen
- Zulässige Zugrichtung 360° im 90°-Winkel
- Mit Kranöse (passend für Kranhaken bis Größe 2,5)
- FEM-optimiertes Schmiedegehäuse für mehr Steifigkeit
- Ergonomischer Sicherungshebel - auch mit Handschuhen bedienbar!
- Nur geringes Eigengewicht
- Oberfläche des Gehäuses: RAL 3020 (Verkehrsrot) pulverbeschichtet
Produktbeschreibung
Die Universal-Blechklemmen der Serie CGUK sind eine innovative Neuentwicklung für den horizontalen und vertikalen Transport von Blechen.
Gleich zwei Greifbacken ermöglichen einen optimalen Verbiss mit der Last. Da rutscht so schnell nichts raus!
Durch eine integrierte Aufhängeöse ist die Klemme direkt in einen Kranhaken einhängbar. Sie paßt für Kranhaken Größe 2,5.
Die Blechklemme überzeugt durch die einzigartige, zum Patent angemeldete Bauart, welche höchste Sicherheit in allen Zugrichtungen bietet.
Die Tragfähigkeit und der Greifbereich sind im Gehäuse eingeschmiedet. Durch die neue innovative Kettenführung ergibt sich weniger Verschleiß.
Durch die zulässige Zugrichtung von 360° im 90°-Winkel sind diese Hebeklemmen beim Blechtransport universeller einsetzbar als z. B. vergleichbare Modelle.
Der ergonomisch geformte Sicherungshebel ist auch mit Arbeitshandschuhen bedienbar - hier wurde an alles gedacht.
Typen-Unterschiede
- Typen CGUK-1,0 und CGUK-2,0 = Standardausführung
- Typen CGUK-1,8 und CGUK-3,0 = Hochfeste Ausführung
Die benötigte Mindestlast liegt bei 10 % der maximalen Tragfähigkeit (WLL). Diese Blechklemme ist nur für Transportgüter mit einer Oberflächenhärte bis 32 HRC (1.030 N/mm²) einzusetzen!
Optionen
Lieferumfang
- Automatik Blechklemme CGUK
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis

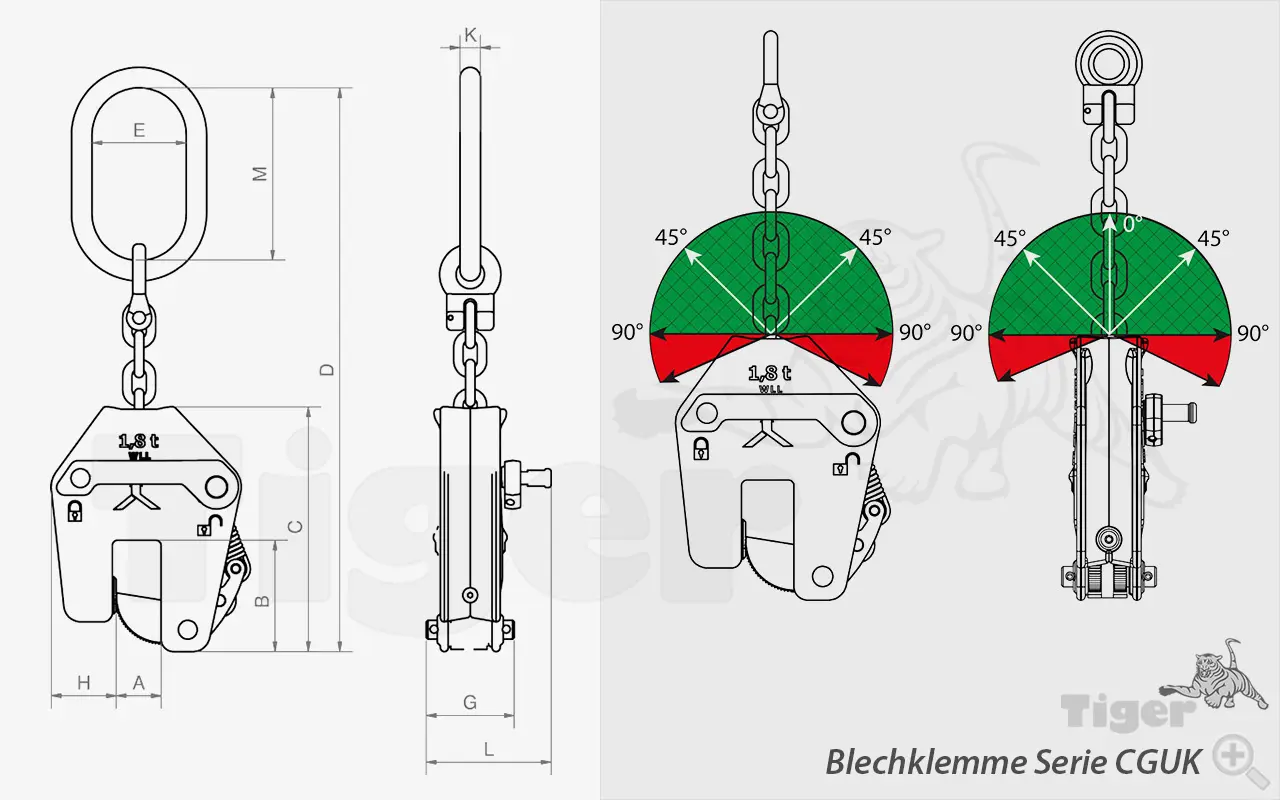

Variante CGUK-1,0
| Traglast: | 1.000 [kg] |
|---|---|
| C: | 156 [mm] |
| Eigengewicht: | 2,8 [kg] |
| Greifbereich: | 0-25 [mm] |
| Max. Oberflächenhärte: | 32 HRC |
| Mindestlast: | 100 [kg] |
| Oberfläche: | RAL 3020 (Verkehrsrot) pulverbeschichtet |
| B: | 71 [mm] |
| D: | 365 [mm] |
| E: | 60 [mm] |
| G: | 56 [mm] |
| H: | 45 [mm] |
| K: | 13 [mm] |
| L: | 80 [mm] |
| M: | 110 [mm] |
| Produktnummer | Greifbereich | Traglast | Preis | |
|---|---|---|---|---|
| CGUK-1,0 | 0-25 [mm] | 1.000 [kg] | 429,00 € | Übernehmen |
| CGUK-1,8 | 0-25 [mm] | 1.800 [kg] | 567,00 € | Übernehmen |
| CGUK-2,0 | 0-40 [mm] | 2.000 [kg] | 615,00 € | Übernehmen |
| CGUK-3,0 | 0-40 [mm] | 3.000 [kg] | 784,00 € | Übernehmen |
