Traversen-Ablagegestell mit Rollfahrwerk für Tiger Quertraversen
Treffen Sie Ihre Auswahl:
Serie:
AGQ_R
AGQ_R
Ausgewählte Variante:
AGQ1_R

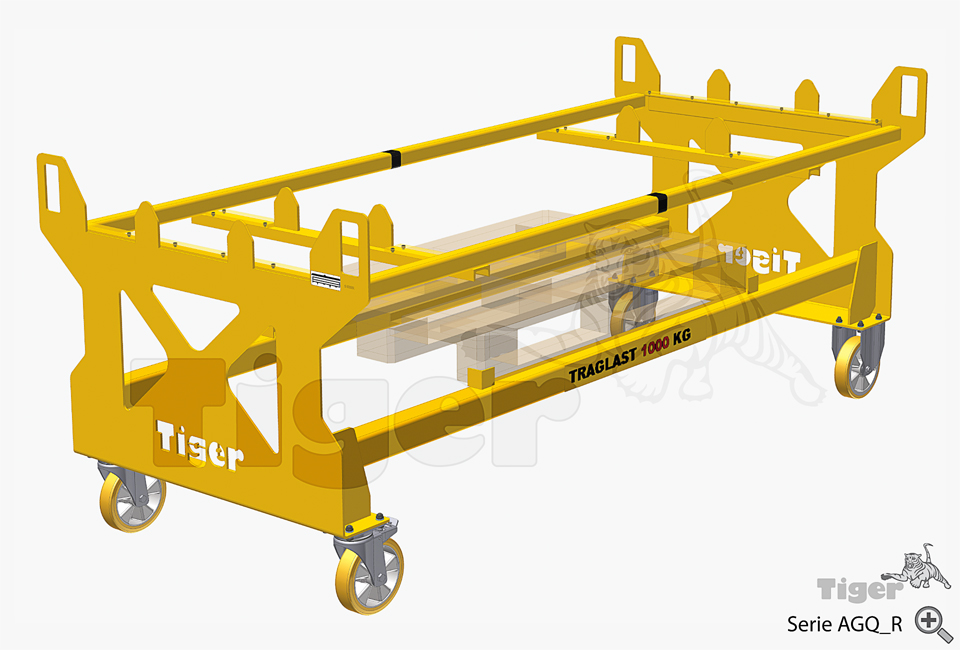

Fahrbare Tiger Ablagegestelle AGQ_R mit Rollfahrwerk
Produktmerkmale
- Ablagegestelle zur Lagerung und Montage der Trägerelemente einer Quertraverse
- Geschweißte Konstruktion mit zwei Lenk- und zwei Bockrollen
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung

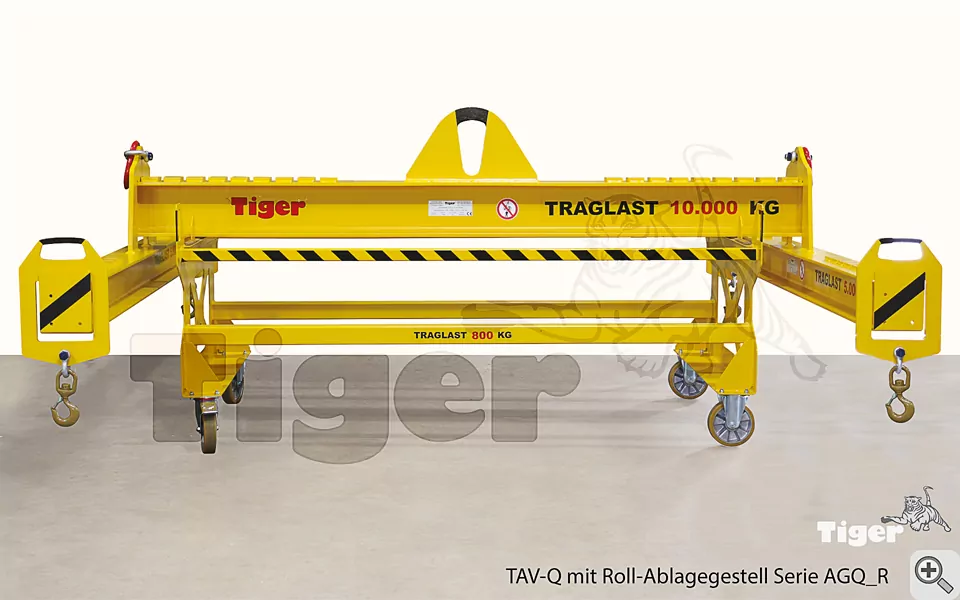

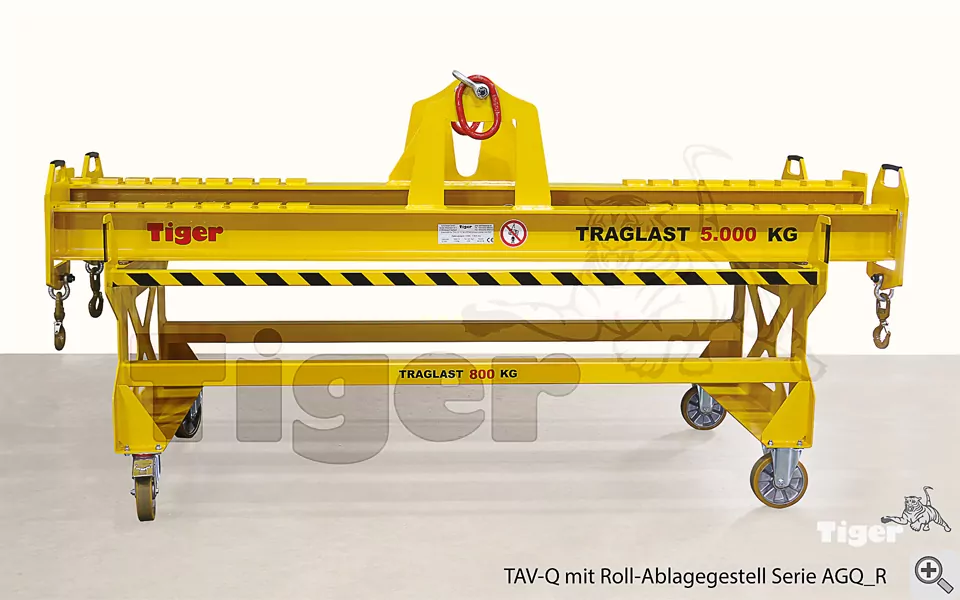

Zum sicheren Abstellen, Montieren und Demontieren von z. B. Tiger Quertraversen Serie TAV-Q und Tiger H-Traverse TAV-Q-AQ

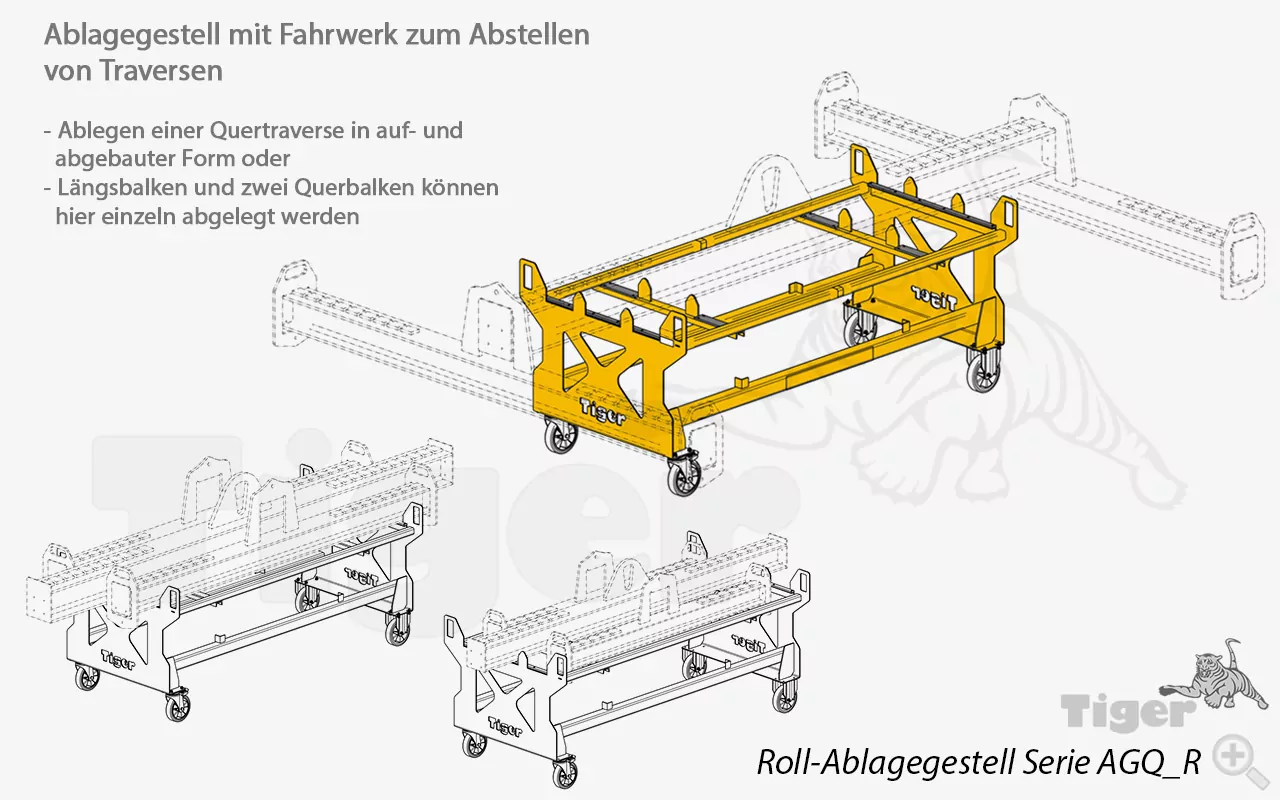

Das Ablagegestell ermöglicht das Ablegen der Quertraverse in der abgebauten Form. Der Längsbalken und die zwei Querbalken können hierauf einzeln sicher abgelegt werden. Das Ablagegestell ist mit einem Schonbelag zum Schutz der Lackierung ausgestattet.
Das integrierte Fahrwerk erleichtert durch dessen zwei Lenk- und Bockrollen das Handling des Ablagegestells beim Verfahren in die gewünschte Parkposition. Durch das separate Ablegen aller Balken in einer Richtung wird nur ein kleiner Ablageplatz benötigt.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Einbau von Einfahrtaschen für den Stapler-Transport des Ablagegestells
- Anpassung an andere Quertraversen
- Verzinkte Ausführung
Lieferumfang
- Tiger Ablagegestelle für Tiger Quertraverse Serie AGQ_R
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Variante AGQ1_R
| Passend für (Q/AQ): | TAV-Q-1-2x2, TAV-Q-2-2x2, TAV-Q-3-2x2, TAV-Q-5-2x2 |
|---|---|
| Eigengewicht: | 155 [kg] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |

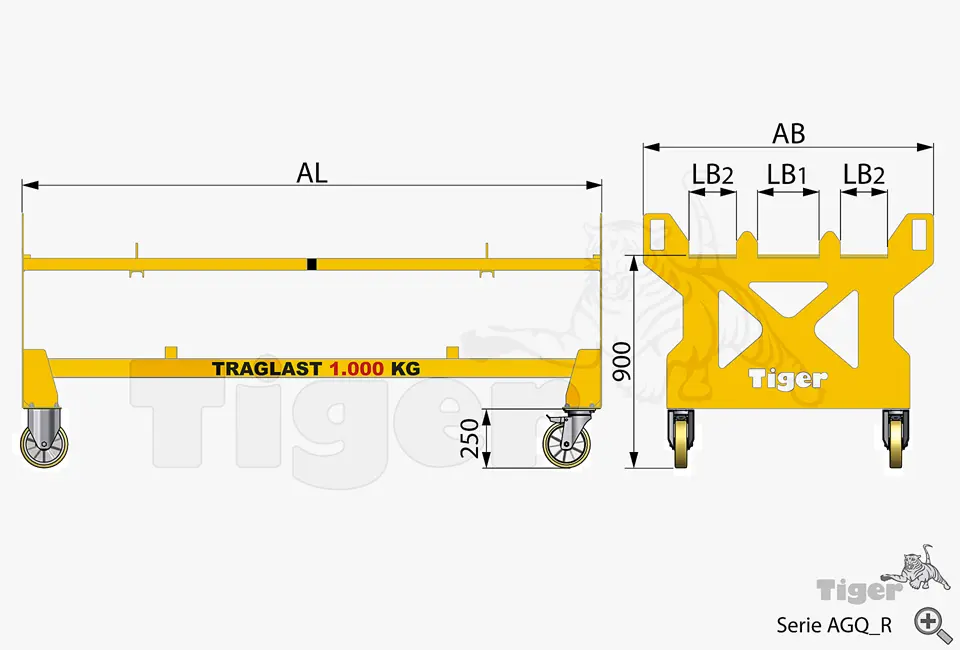

| LB1 / LB2: | 200 / 160 [mm] |
| Material: | Stahl |
| Traglast: | 500 [kg] |
| AB: | 1.090 [mm] |
| AL: | 1.700 [mm] |

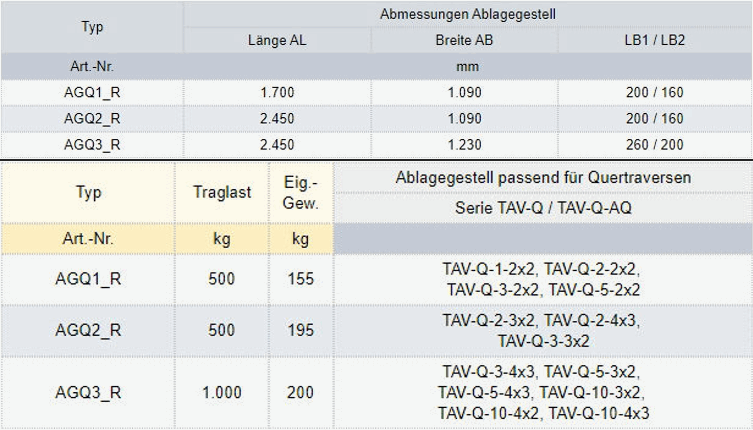

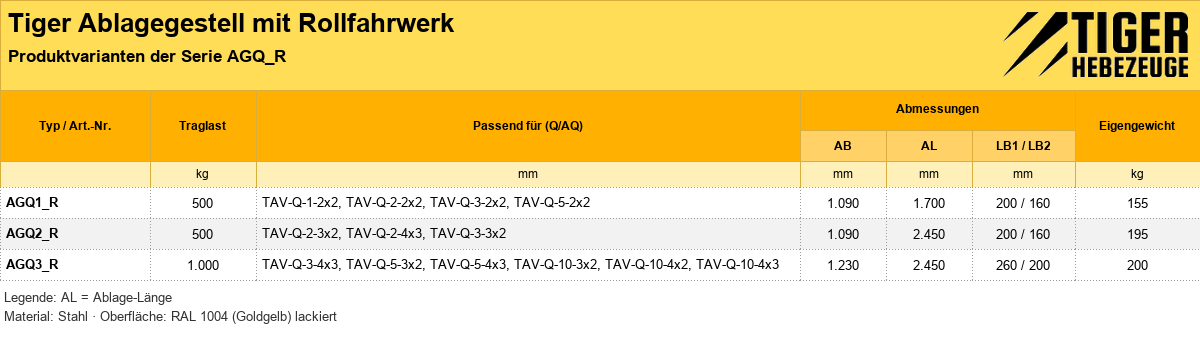

| Produktnummer | Traglast | Preis | |
|---|---|---|---|
| AGQ1_R | 500 [kg] | 2.485,00 € | Übernehmen |
| AGQ2_R | 500 [kg] | 2.690,00 € | Übernehmen |
| AGQ3_R | 1.000 [kg] | 2.780,00 € | Übernehmen |
DETAILS ZUR VERWENDUNG DER ABLAGEGESTELLE SERIE AGQ-R
Die Quertraverse, die Querbalken und der Längsbalken müssen immer mittig auf dem Ablagegestell positioniert werden (Abb. 1 und Abb. 2).
Beim Auf- und Abbau müssen die Querbalken immer auf die max. Arbeitslänge (L max.) aufgehängt oder von der max. Arbeitslänge ausgehängt werden (Abb. 1)
Abb.1: Korrekte Position der Quertraverse auf dem Ablagegestell TAQ-R beim Ablegen, Auf- und Abbau
Abb.2: Korrekte Position der einzelnen Balken der Quertraverse auf dem Ablagegestell
