Tragbolzen mit Aufnahme-Kugeln - Lasten mit Durchgangs-Bohrung kranen

Treffen Sie Ihre Auswahl:

Achtung! Auswahl hat zu Änderungen in anderen Feldern geführt! Bitte überprüfen Sie alle Eingabefelder!

Greif-Innen-Ø

Traglast

Serie:

TBK

Ausgewählte Variante:

TBK-0,25-0,45_d37-40

Lieferzeit: 6-8 Wochen

Frachtkosten ab Werk

Noch Fragen? Sprechen Sie mit unseren Experten: +49 (2202) 98923 - 0 anfrage@tigerhebezeuge.de

Sonderanfrage

Datenblatt herunterladen

Tiger Tragbolzen mit TBK Aufnahme-Kugeln zum sicheren Heben von Lasten mit kleinen, langen, durchgehenden und abgesengten Bohrungen

Produktmerkmale

Tiger Innengreifer für den Kranbetrieb
Aufhängung für Einfachhaken DIN 15401
Formschlüssige Lastanhebung
Stufenlose Einstellung der Eintauchtiefe
Sicherer, formschlüssiger Greifvorgang
Einfaches und schnelles Handling
Oberfläche: in RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Tiger Tragbolzen mit TBK Aufnahme-Kugeln zum sicheren Heben von Lasten mit kleinen, langen, durchgehenden und abgesengten Bohrungen

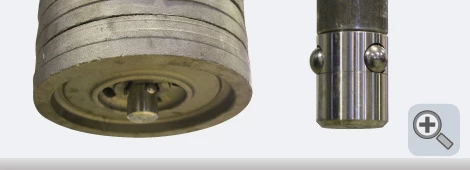

Dieser Innengreifer eignet sich bestens für Lasten mit Bohrungen, dessen Mittelachsen mit den Lastschwerpunkt-Achsen übereinstimmen.
Bei dieser Ausführung hängt sich das Greifgut in Kran lotrecht aus. Des Radius des Greifgutes im Kontaktbereich der Aufnahme-Kugel beträgt bis zu 3 mm.

Hinweis
Je nach Werkstoff des Greifgutes kann es zu sichtbaren Abdrücken im Aufnahmebereich der Kugel kommen.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

Optionen

Ausführung mit mehreren Aufnahmekugel je nach Aufnahmedurchmesser möglich
Ausführung mit Takt-Automatik (anstelle der manuellen Arretierung)
Ausführung ohne Abstützung
Andere Radius-Werte

Lieferumfang

Tiger Tragbolzen TBK
Gedruckte Betriebsanleitung (DEU/ENG)
EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

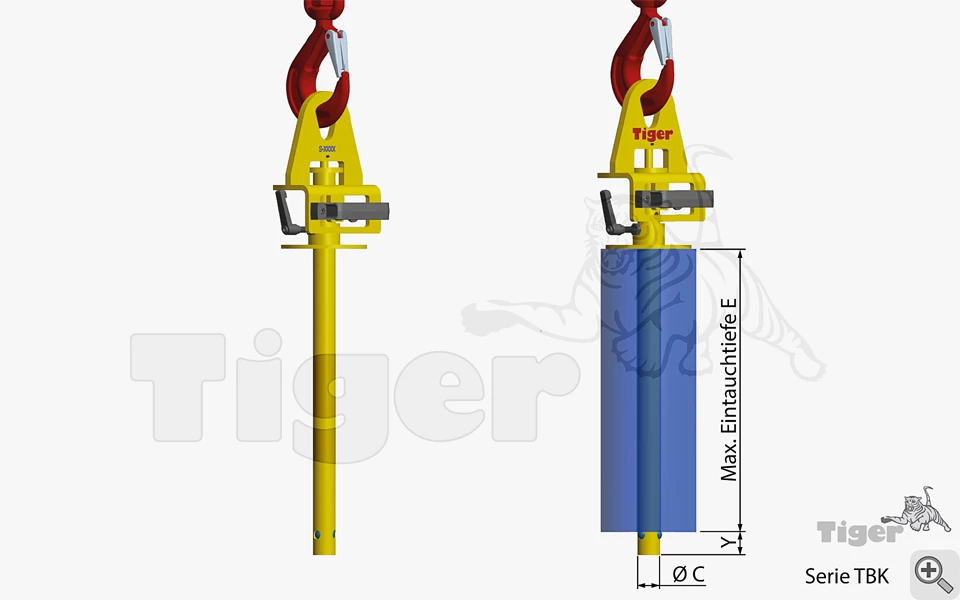

Variante TBK-0,25-0,45_d37-40

Durchmesser der Tragstange C:	35 [mm]
benötigte Unterfasstiefe Y:	45 [mm]
max. Eintauchtiefe E:	450 [mm]
Greif-Innen-Ø:	37-40 [mm]
Eigengewicht:	9 [kg]
Oberfläche:	RAL 1004 (Goldgelb) lackiert
Bauhöhe H:	600 [mm]
Material:	Stahl
Traglast:	250 [kg]

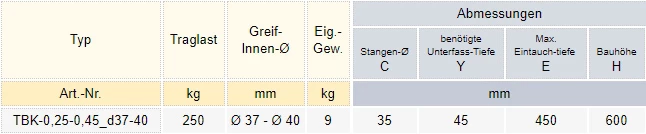

Produktnummer	Greif-Innen-Ø	Traglast	Preis
TBK-0,25-0,45_d37-40	37-40 [mm]	250 [kg]	2.375,00 €	Übernehmen

Betriebsanleitung herunterladen

QR-Code-Flyer-v1 herunterladen

Nicht das, was Sie gesucht haben?

Wir konstruieren unsere Tiger Lastaufnahmemittel auch speziell für Ihre konkrete Anforderung!
