Tigrip Blechgreifer mit starrer Aufhängeöse zum senkrechten Heben von Blechen
Treffen Sie Ihre Auswahl:
Serie:
TBL
Ausgewählte Variante:
TBL-0,5
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Tigrip Blechgreifer TBL mit Sicherheitsarretierung
Produktmerkmale
- Yale Sicherheits-Blechklemme
- Mit Sicherheits-Arretierung und Feder-Vorspann
- Zum Heben und Wenden von Blechen bis 180°
- Oberfläche: gelb und schwarz lackiert
Produktbeschreibung

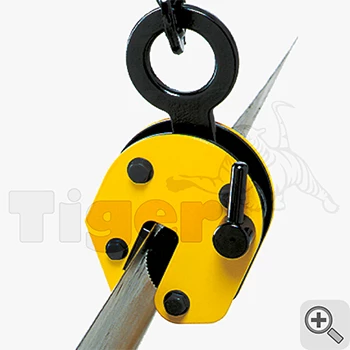

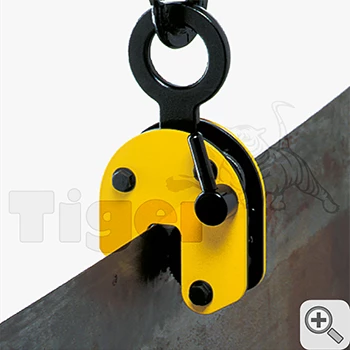

Tigrip Blechgreifer TBL mit Sicherheitsarretierung
Für den senkrechten Kran-Transport von Blechen und Stahlplatten
Diese Blechgreifer dienen dem vertikalen Transport von einzelnen Blechen und Stahlplatten sowie dem Heben und Wenden bis zu 180°.
Darüber hinaus kann die Blechklemme für den Kran-Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Krantraverse.
Der Greifer wird mittels eines Arretierhebels geöffnet und geschlossen (außer beim TBL 0,5t). Hierdurch erfolgt eine Sicherheitsarretierung über eine Federvorspannung. Diese Sicherheitsarretierung gewährleistet, dass ein Abrutschen des Greifers vom Transportgut auch ohne Zugbelastung ausgeschlossen ist.
Der TBL-0,5 verfügt über eine Sicherheitsarretierung mit Federvorspannung, wird jedoch ohne Riegelhebel geliefert.
Optionen
Lieferumfang
- Blechklemme TBL
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis

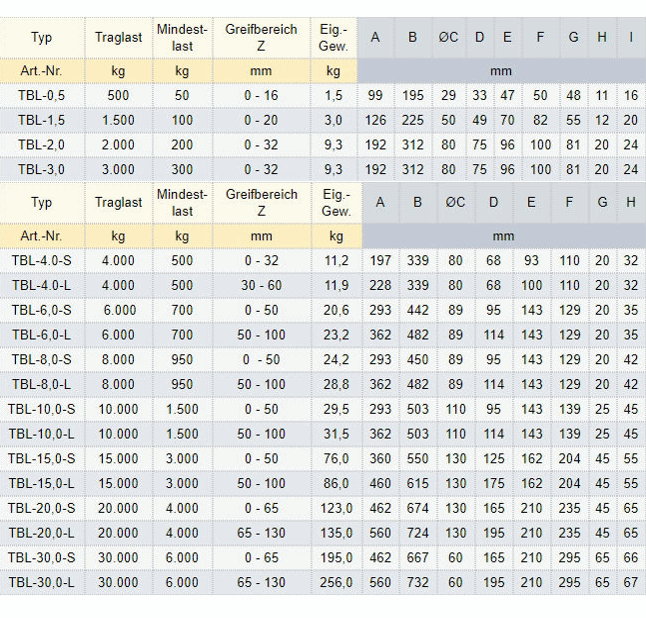

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/fc/d9/92/1718303435/tigerhebezeuge-hebeklemmen-serie-tbl-typenuebersicht1-lastaufnahmemittel.gif?ts=1718303435)

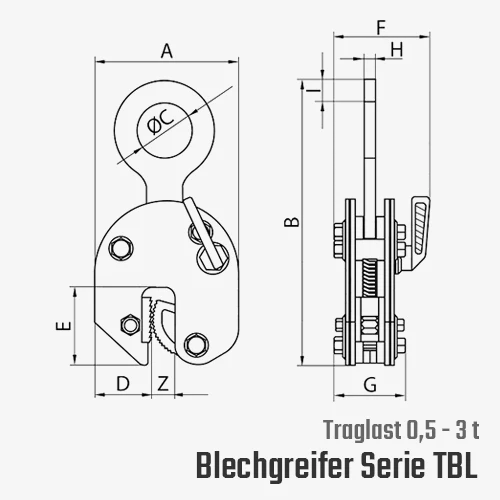

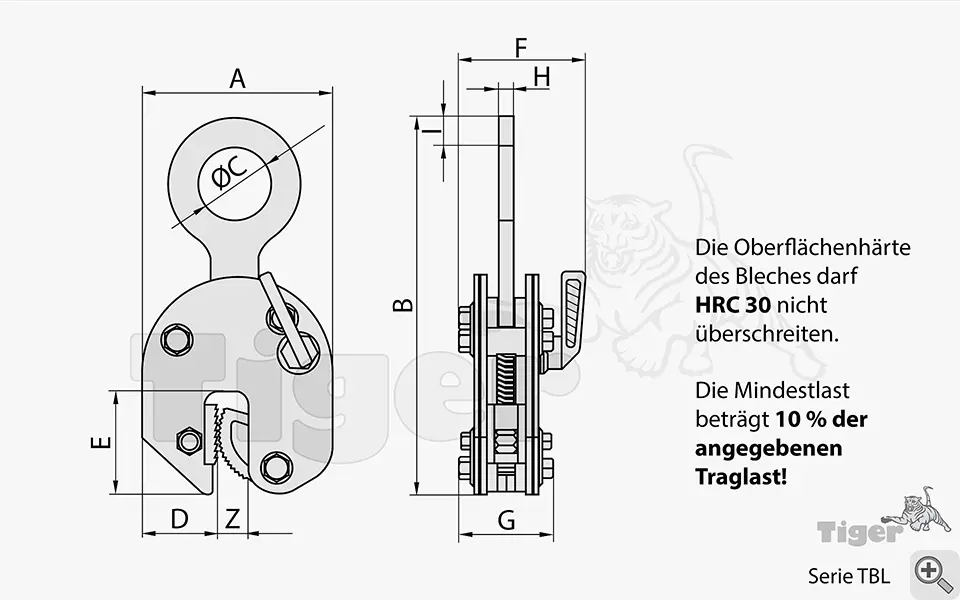

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/fe/bc/2b/1710421406/blechgreifer-tbl-2-zeichnung.jpg?ts=1710421406)
Variante TBL-0,5
Traglast: | 500 [kg] |
---|---|
A: | 99 [mm] |
B: | 195 [mm] |
D: | 33 [mm] |
E: | 47 [mm] |
Eigengewicht: | 1,5 [kg] |
F: | 50 [mm] |
G: | 48 [mm] |
Greifbereich: | 0-16 [mm] |
H: | 11 [mm] |
I: | 16 [mm] |
Material: | Stahl |
Mindestlast: | 50 [kg] |
Oberfläche: | RAL 1023 (Verkehrsgelb) pulverbeschichtet |
ØC: | 29 [mm] |

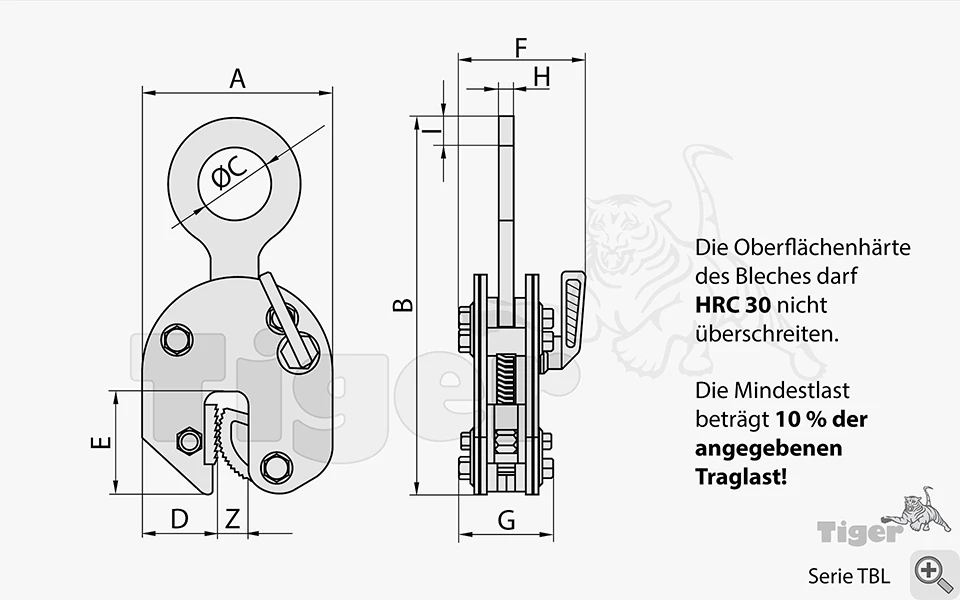

![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/fe/bc/2b/1710421406/blechgreifer-tbl-2-zeichnung.jpg?ts=1710421406)
Produktnummer | Greifbereich | Traglast | Preis | |
---|---|---|---|---|
TBL-0,5 | 0-16 [mm] | 500 [kg] | 250 € | Übernehmen |
TBL-1,5 | 0-20 [mm] | 1.500 [kg] | 287 € | Übernehmen |
TBL-10,0-L | 50-100 [mm] | 10.000 [kg] | 1227 € | Übernehmen |
TBL-10,0-S | 0-50 [mm] | 10.000 [kg] | 1144 € | Übernehmen |
TBL-15,0-L | 50-100 [mm] | 15.000 [kg] | 2666 € | Übernehmen |
TBL-15,0-S | 0-50 [mm] | 15.000 [kg] | 2317 € | Übernehmen |
TBL-2,0 | 0-32 [mm] | 2.000 [kg] | 353 € | Übernehmen |
TBL-20,0-L | 65-130 [mm] | 20.000 [kg] | 4096 € | Übernehmen |
TBL-20,0-S | 0-65 [mm] | 20.000 [kg] | 3217 € | Übernehmen |
TBL-3,0 | 0-32 [mm] | 3.000 [kg] | 446 € | Übernehmen |
TBL-30,0-L | 65-130 [mm] | 30.000 [kg] | 5553 € | Übernehmen |
TBL-30,0-S | 0-65 [mm] | 30.000 [kg] | 5391 € | Übernehmen |
TBL-4,0-L | 30-60 [mm] | 4.000 [kg] | 603 € | Übernehmen |
TBL-4,0-S | 0-32 [mm] | 4.000 [kg] | 534 € | Übernehmen |
TBL-6,0-L | 50-100 [mm] | 6.000 [kg] | 810 € | Übernehmen |
TBL-6,0-S | 0-50 [mm] | 6.000 [kg] | 780 € | Übernehmen |
TBL-8,0-L | 50-100 [mm] | 8.000 [kg] | 1082 € | Übernehmen |
TBL-8,0-S | 0-50 [mm] | 8.000 [kg] | 992 € | Übernehmen |
