Tigrip Blechgreifer mit Schwenköse zum Heben u. Aufrichten von Blechen
Tigrip Blechklemme TBS mit Sicherheits-Arretierung und Schwenköse für den Kraneinsatz
Produktmerkmale
- Yale Sicherheits-Blechklemme
- Mit Schwenköse
- Mit Sicherheitsarretierung
- Oberfläche: gelb lackiert
Produktbeschreibung
Tigrip Blechgreifer TBS mit Sicherheits-Arretierung und Schwenköse für den Kranbetrieb
Blechklemme um sicheren Transport von Blechen, Stahlplatten und Schweißkonstruktionen mit dem Kran
Die Tigrip Blechgreifer mit schwenkbarer, kardanischer Aufhängung kann in unterschiedlichen Positionen am Blech angeschlagen werden. Die Blechklemme kann verschiedene Lasten aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben.
Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend dem Traglastdiagramm.
Die Schwenköse dieser Hebe-Klemme hat den Vorteil, dass auch beim Schrägzug immer eine ausreichende Klemmkraft vorhanden ist. Ein solcher Schrägzug entsteht z. B. beim Transport großformatiger Bleche mittels eines 2-Strang Gehänges. Ein Abrutschen oder Beschädigen des Blechgreifers ist somit ausgeschlossen.
Neben dem Transport von Blechen ist der Blechgreifer mit Schwenköse auch für das Wenden von Stahl- und Schweißkonstruktionen hervorragend geeignet.
Die Mindestlast dieser Tragklemmen beträgt 10 % der angegebenen Traglast!
Optionen
Lieferumfang
- 1 Stk. Blechklemme TBS
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Variante TBS-6,0-S
| Traglast: | 6.000 [kg] |
|---|---|
| Oberfläche: | RAL 1023 (Verkehrsgelb) pulverbeschichtet |
| Greifbereich: | 0-50 [mm] |
| Mindestlast: | 1.200 [kg] |

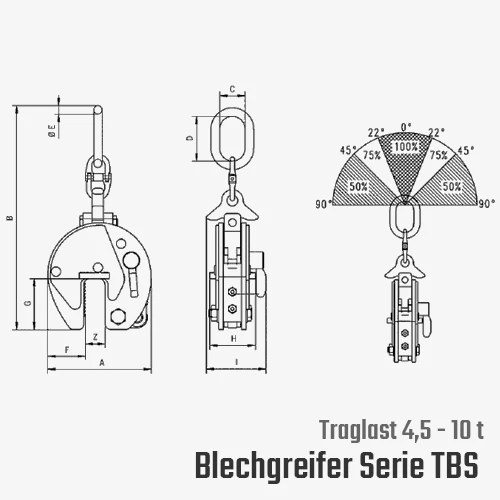

| Ø C: | 95 [mm] |
| Ø E: | 27,8 [mm] |
| A: | 292 [mm] |
| B: | 737 [mm] |
| D: | 176 [mm] |
| F: | 95 [mm] |
| G: | 143 [mm] |
| H: | 137 [mm] |
| I: | 188 [mm] |
| Eigengewicht: | 38 [kg] |

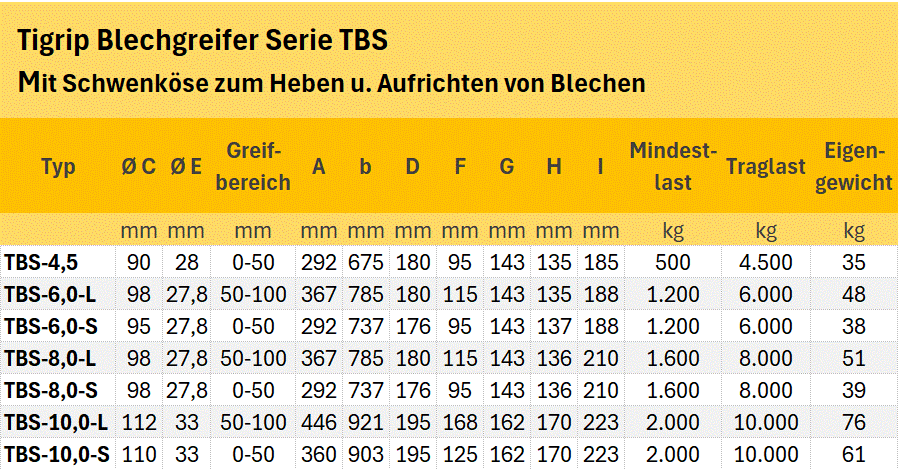

| Produktnummer | Greifbereich | Traglast | Preis | |
|---|---|---|---|---|
| TBS-10,0-L | 50-100 [mm] | 10.000 [kg] | 2.347,00 € | Übernehmen |
| TBS-10,0-S | 0-50 [mm] | 10.000 [kg] | 1.636,00 € | Übernehmen |
| TBS-4,5 | 0-50 [mm] | 4.500 [kg] | 894,00 € | Übernehmen |
| TBS-6,0-L | 50-100 [mm] | 6.000 [kg] | 1.130,00 € | Übernehmen |
| TBS-6,0-S | 0-50 [mm] | 6.000 [kg] | 882,00 € | Übernehmen |
| TBS-8,0-L | 50-100 [mm] | 8.000 [kg] | 1.469,00 € | Übernehmen |
| TBS-8,0-S | 0-50 [mm] | 8.000 [kg] | 1.416,00 € | Übernehmen |
