Tiger Spindelgreifer mit Drehwerk zum Kran-Transport von Rundmaterial
Treffen Sie Ihre Auswahl:
Serie:
STD-SK_SG
Ausgewählte Variante:
STD-SK-020-550/300_SG
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Tiger Spindelgreifer mit Kurbelgetriebe und Handrad zum Heben und Drehen von Rundmaterial per Kran
Produktmerkmale
- Tiger Spindelgreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Für reibschlüssige Lastanhebung
- Lastaufnahme über Hauptspindel mittels Handrad
- Handrad mit eingebauter Durchrutschkupplung als Drehmomentbegrenzer
- Automatische Rückdrehsperre zur Verhinderung eines unbeabsichtigten Öffnens
- Wendevorgang über selbsthemmendem Drehwerk mittels Handkurbel
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Spindelgreifer STD-SK_SG mit drehbaren Prismenbacken und Drehwerk mit selbsthemmendem Getriebe
Zum Heben und Wenden von Rundgütern im Kranbetrieb
Dieser Spindelgreifer besitzt ein zusätzliches selbsthemmendes Drehwerk, um die Last sicher und rückschlagfrei im Greifer zu drehen.
Diese Wendezange hat ein zusätzliches Drehwerk, um Lastgüter bis max. 200 kg Gewicht und mit runder Außengeometrie, sicher und ohne Rückschlag zu drehen.
Der Greifer bezieht die notwendige Anpresskraft der Greifbacken aus der konstruktiven Spindelgeometrie und aus der Handkraft am Handrad.
Das benötigte Drehmoment beim Spannen (Anpresskraft der Greifbacken) ist erreicht, wenn die Durchrutschkupplung ausrückt.
Das Öffnen und Schließen des Greifers erfolgt durch Betätigung des Spindel-Handrades.
Um ein unbeabsichtigtes Öffnen zu verhindern, ist dieser Greifer mit einer Rückdrehsperre ausgerüstet. Die Sperre wird beim Spannen der Backen automatisch aktiviert.
Das Lösen der Backen ist erst möglich, wenn die Sperrklinke nach oben betätigt und eingerastet wird. Ein erneutes Spannen der Backen aktiviert die Rückdrehsperre automatisch.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung (DEU/ENG) sowie eine Konformitätserklärung.
Gerne passen wir unsere Tiger Spindelgreifer auch auf Ihre konkrete Anforderung an!
Optionen
- Höhere Traglasten
- Andere Abmessungen
- Angepasste Pallenform (Prismenbacken)
Diese Tiger Sonder-Lastaufnahmemittel können auf Ihre Anforderung individuell angepaßt werden.
Bitte fragen Sie hierfür einfach an!
Lieferumfang
- Tiger Spindelgreifer STD-SK_SG
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b6/57/26/1713445219/tiger-qr-code-banner-fuer-produktseiten-v2e.jpg?ts=1713445219)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/3c/b1/f4/1713445246/tiger-spindelgreifer-serie-std-sk-sg-typenuebersicht-lastaufnahmemittel.jpg?ts=1713445246)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/50/3f/bf/1706885496/spindelgreifer-std-sk-sg-zeichnung.jpg?ts=1708939188)

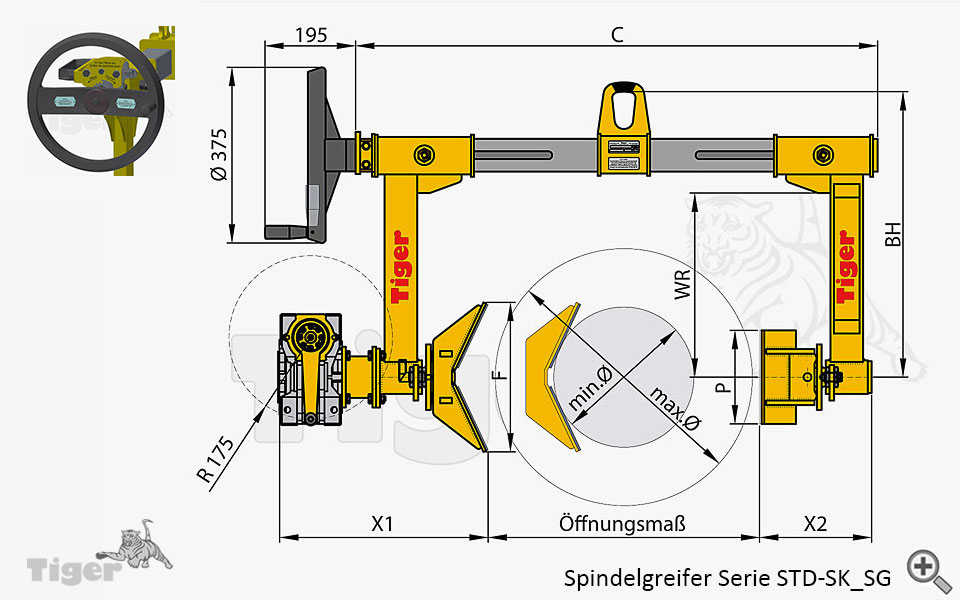

Variante STD-SK-020-550/300_SG
Traglast: | 200 [kg] |
---|---|
BH: | 650 [mm] |
C: | 1.280 [mm] |
Eigengewicht: | 110 [kg] |
Einstellwert der Durchrutschkupplung: | k. A. [Nm] |
F: | 320 [mm] |
Greifbereich-Ø: | 300-550 [mm] |
Material: | Stahl |
Oberfläche: | RAL 1004 (Goldgelb) lackiert |
Pallenhöhe P: | 200 [mm] |
Reibbelag: | Bremsband |
Wenderadius WR: | 400 [mm] |
X1 / X2: | 475 / 250 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/50/3f/bf/1706885496/spindelgreifer-std-sk-sg-zeichnung.jpg?ts=1708939188)

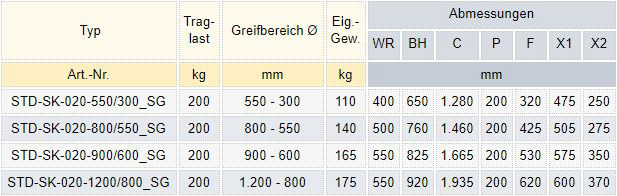

Produktnummer | Greifbereich-Ø | Traglast | Preis | |
---|---|---|---|---|
STD-SK-020-1200-800-SG | 800-1.200 [mm] | 200 [kg] | Preis auf Anfrage | Übernehmen |
STD-SK-020-550/300_SG | 300-550 [mm] | 200 [kg] | 8655 € | Übernehmen |
STD-SK-020-800/550_SG | 550-800 [mm] | 200 [kg] | 8840 € | Übernehmen |
STD-SK-020-900/600_SG | 600-900 [mm] | 200 [kg] | 9335 € | Übernehmen |
