Tiger IBC-Hebegreifer mit Taktautomatik - IBC-Container von Schütz und Auer per Kran heben
Tiger Automatik-Hebegreifer KG-IBC mit Taktautomatik zum Transport von IBC-Container per Kran Optimal für IBC-Behältern mit flüssigen Medien, Pulver oder Granulat
Produktmerkmale
- Passend für ECOBULK® MX820 und MX1000 auf Stahlrahmen-Palette (Fa. Schütz)
- Traglastangaben bei max. Tank-Fülldichte 1,9
- Aufhängung für Einfachhaken nach DIN 15401
- Öffnungs- und Schließautomatik (Takt-Automatik)
- Verstellbare Abstützung für 2 Containerhöhen
- Greif-Aufnahmeplatten mit Prallschutz
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Optimal für IBC-Behältern mit flüssigen Medien, Pulver oder Granulat
Unsere Greifer-Ausführung ist zum Heben von IBC-Containern auf Alurahmen-Palette ausgelegt. Der Hebegreifer ist mit einer Hub- und Senkautomatik ausgestattet.
Der Greif- und Öffnungsvorgang erfolgt automatisch über die Hubbewegung des Krans.
Unser IBC-Hebegreifer wird per Kran über den IBC-Behälter positioniert und soweit abgesenkt, bis sich der Greifer mit seinen verstellbaren Abstützungen auf dem Stahlrohr-Gittermantel des IBC-Containers abgelegt hat. Durch die nachfolgende Kran-Hubbewegung wird der IBC-Container per Formschluss angehoben. Hierbei fahren die Greiffüße des Hebegreifers unter bzw. in die Stahlrahmenpalette des IBC-Behälters.
Nun kann der IBC-Tank per Kranbewegung an seinen neuen Bestimmungs- oder Lagerort transportiert werden.
Durch eine weitere Absenkbewegung des Krans, öffnet sich der Greifer durch die Taktautomatik selbstständig und gibt die Greifposition am IBC-Container frei. Der IBC-Greifer kann nun vom IBC-Behälter weggehoben werden.
Zum Produktvideo Tiger IBC-Hebegreifer mit Taktautomatik Serie KG-IBC
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung (DEU/ENG) sowie eine Konformitätserklärung.
Gerne passen wir unsere Tiger IBC-Hebegreifer auch auf Ihre konkrete Anforderung an!
Optionen
- Anpassung an IBC-Tanks anderer Hersteller
Lieferumfang
- Tiger IBC-Hebegreifer KG-IBC
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

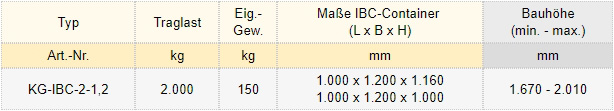

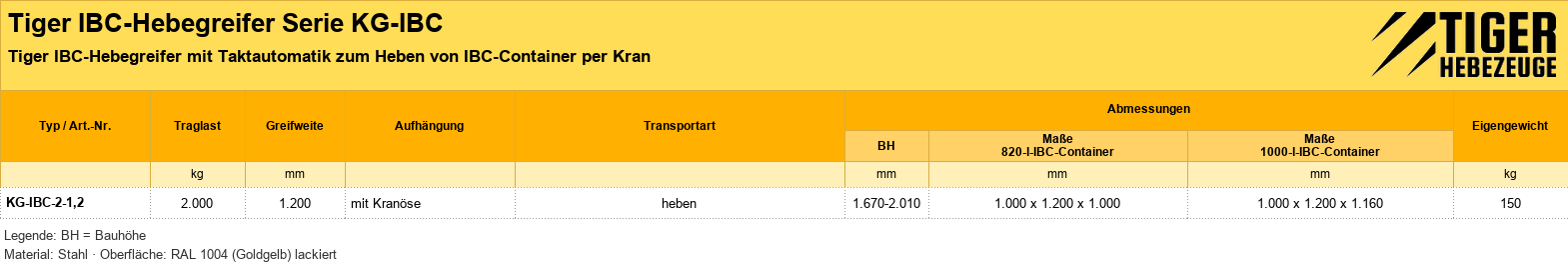

Variante KG-IBC-2-1,2
| Traglast: | 2.000 [kg] |
|---|---|
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Aufnahmeart: | mit Kranöse |
| Bauhöhe: | 1.670 - 2.010 [mm] |
| Einsatzart: | für den Kranbetrieb |
| Greifweite: | 1.200 [mm] |
| Maße 820-l-IBC-Container (L x B x H): | 1.000 x 1.200 x 1.000 [mm] |
| Maße 1000-l-IBC-Container (L x B x H): | 1.000 x 1.200 x 1.160 [mm] |
| Material: | Stahl |
| Mit Taktautomat?: | Ja |
| Transportart: | heben |
| Eigengewicht: | 150 [kg] |
| Produktnummer | Greifweite | Traglast | Preis | |
|---|---|---|---|---|
| KG-IBC-2-1,2 | 1.200 [mm] | 2.000 [kg] | 5.985,00 € | Übernehmen |

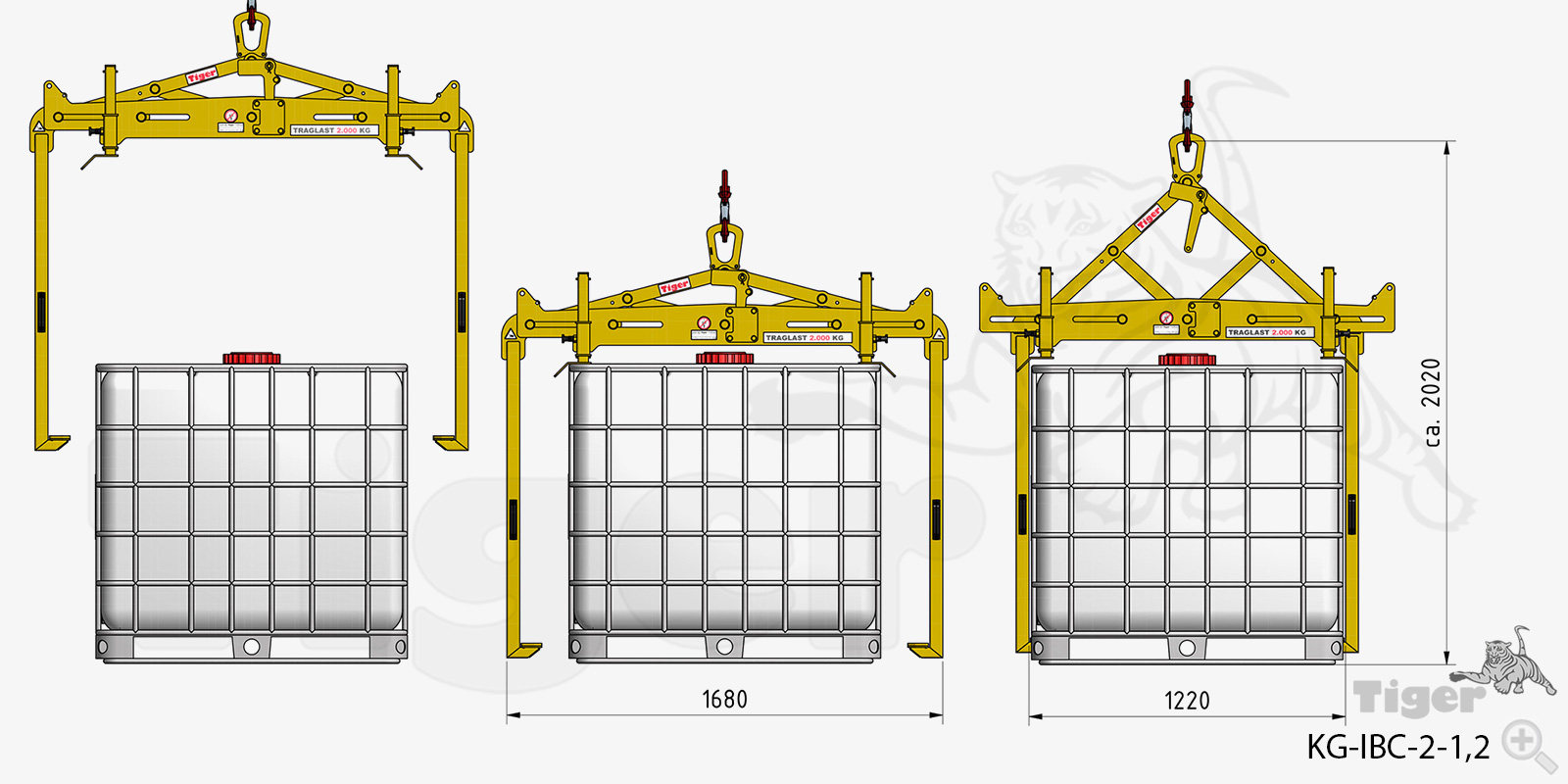

Tiger IBC-Hebegreifer mit und ohne IBC-Container
1.) Senken:
a) Überfahren und Absetzen der geöffneten Hebezange auf dem IBC-Container
b) Automatische Entriegelung der Hebezange per Taktautomatik

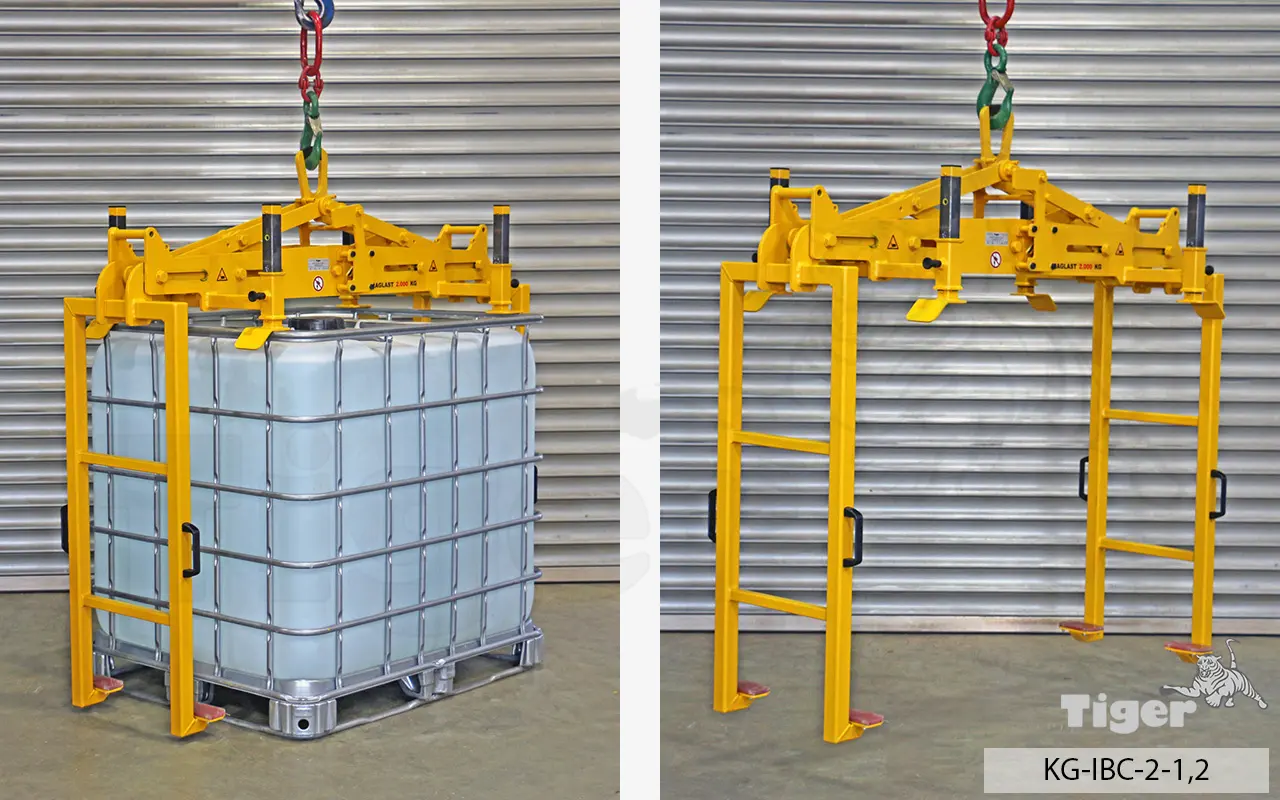

IBC-Container greifen und per Kran heben
2.) Heben:
Schließen und formschlüssiges Untergreifen des IBC-Behälters durch die Hebezange

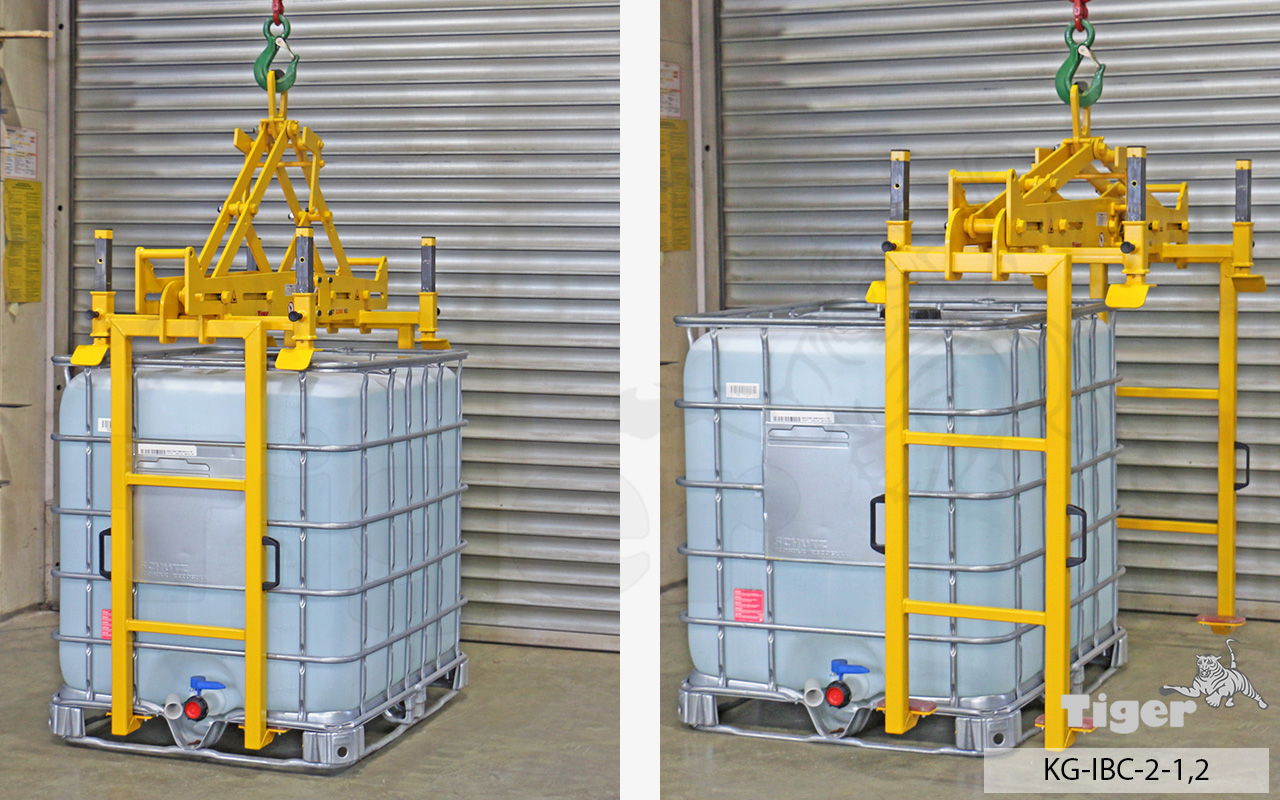

IBC-Greifer seitlich über IBC-Container fahren und greifen
3.) Senken:
a) Absetzen des IBC-Containers inkl. Stahlrahmen-Palette
b) Automatisches Öffnen der Hebezange
c) Automatische Verriegelung in Offenstellung

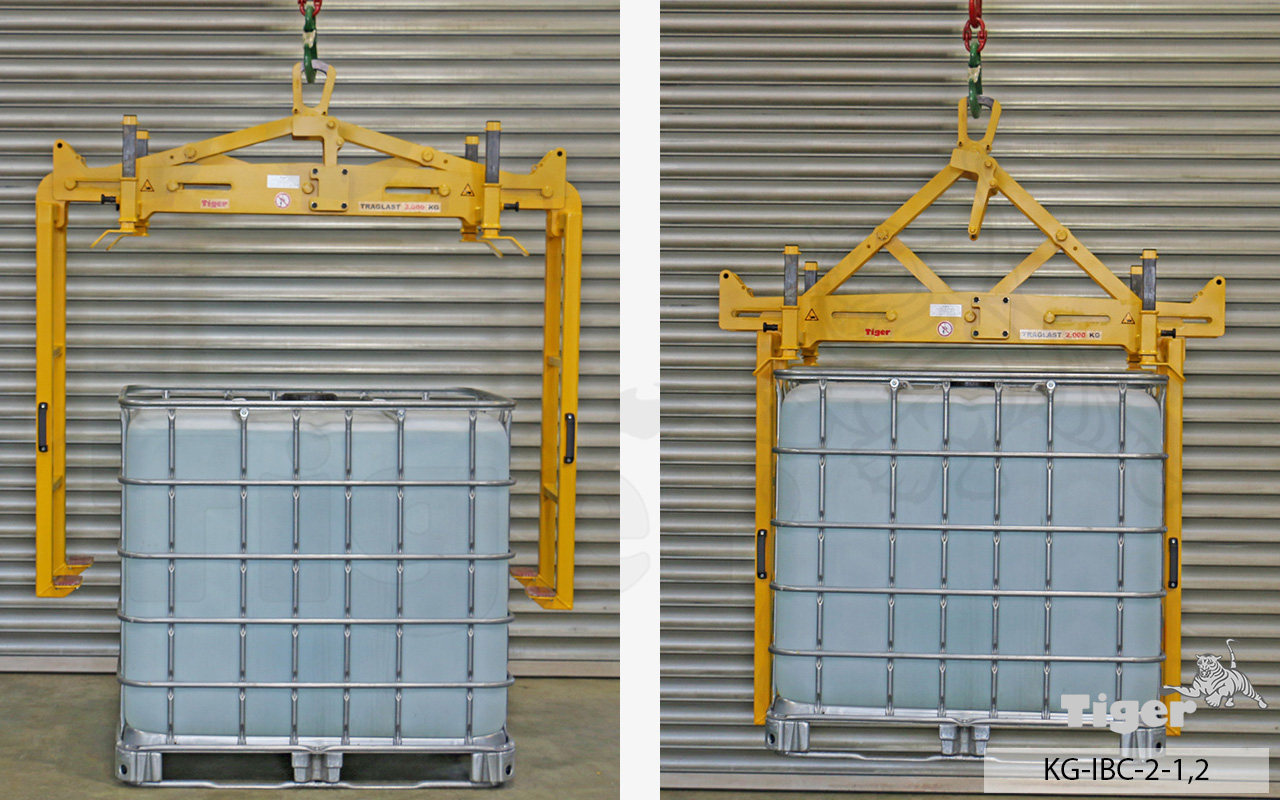

Über den IBC-Container fahren und greifen
4.) Heben:
Anheben und Wegheben der geöffneten IBC-Hebezange
