Tiger H-Traverse in Niedrigbauweise mit verstellbarer Kranaufhängung
Treffen Sie Ihre Auswahl:
Serie:
TAV-QN-RR
TAV-QN-RR
Ausgewählte Variante:
TAV-QN-RR-2-1,6x1-05935

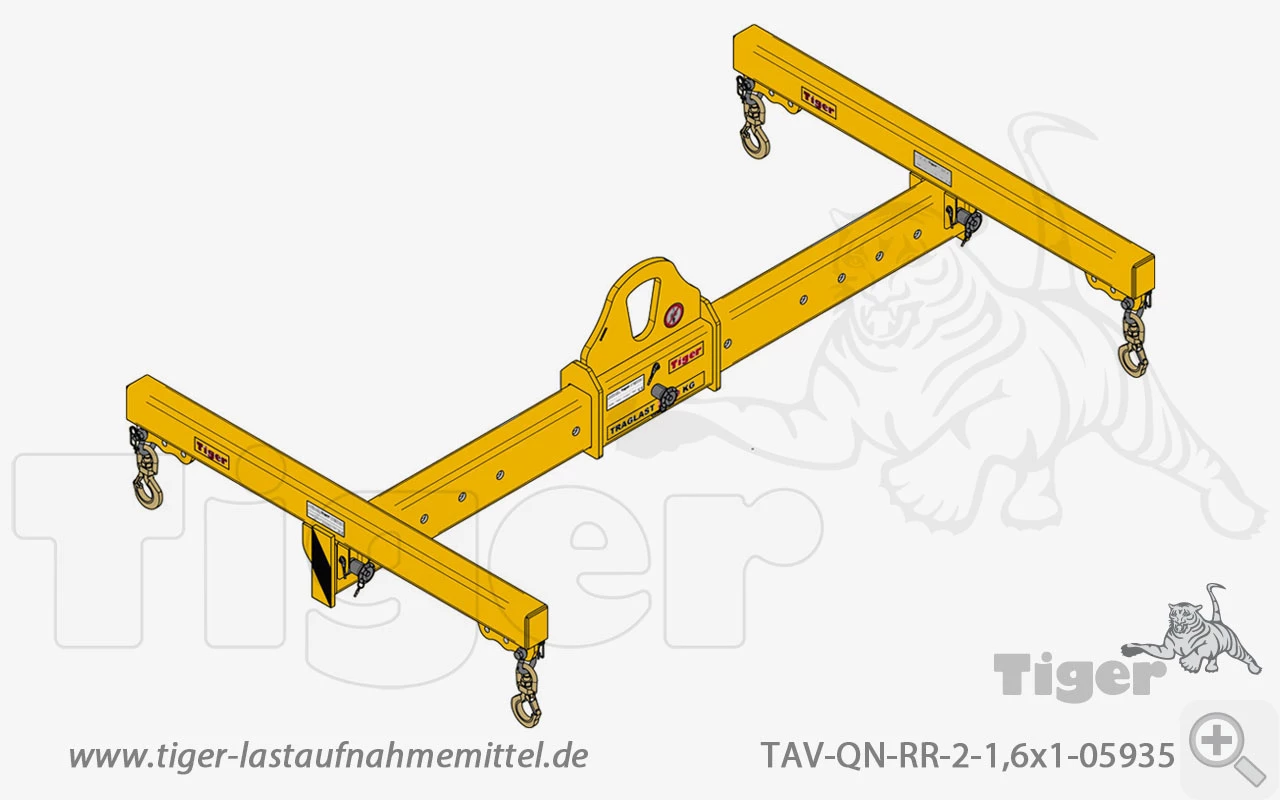

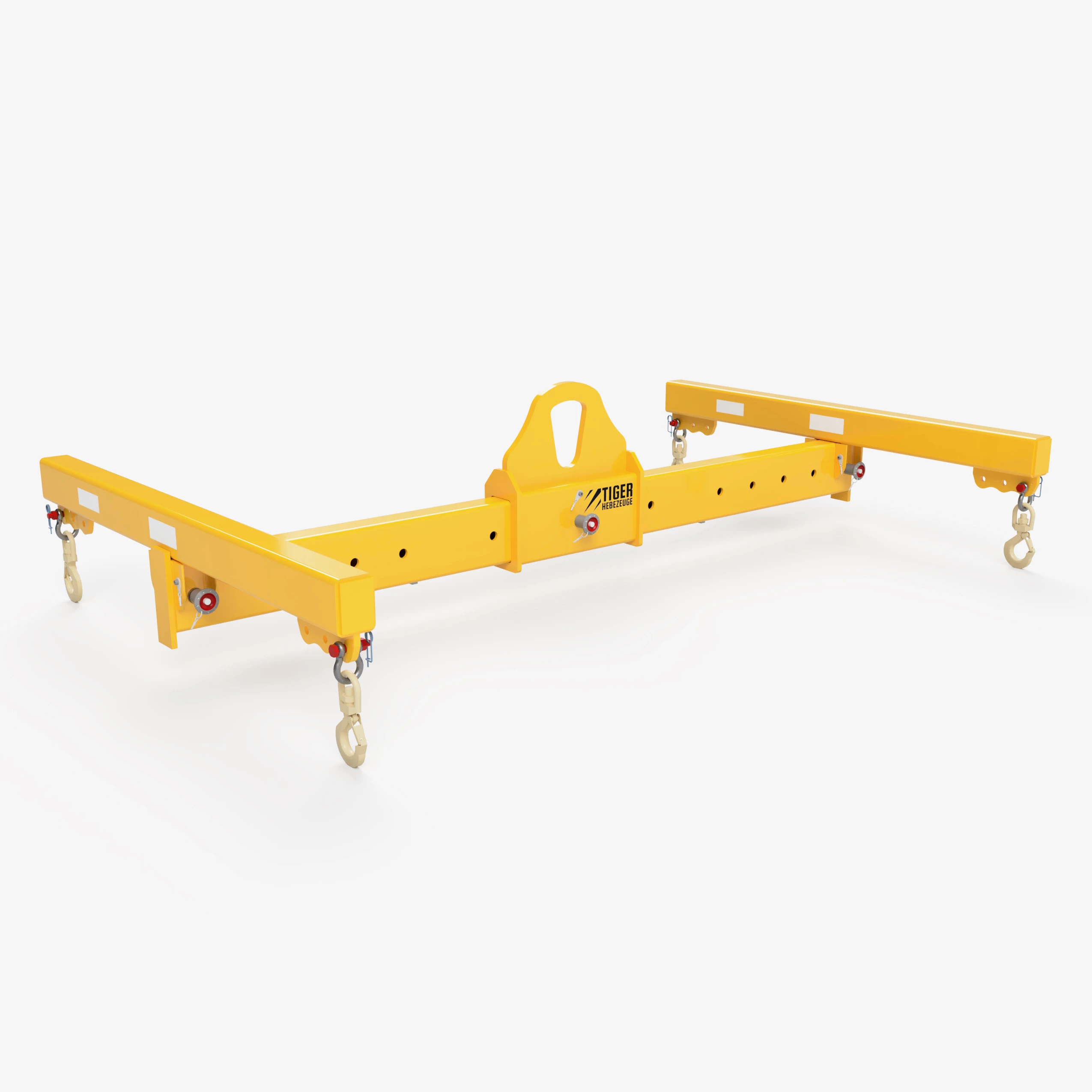

Tiger Quer-Traverse TAV-QN-RR - Die H-Traverse in Niedrigbauweise mit verstellbarer Kranaufhängung
Produktmerkmale
- Tiger Quertraverse für den Kranbetrieb
- Mit Kranaufhängung für Einfachhaken DIN 15401
- Mit extrem niedriger Bauhöhe
- Mit 2 verstellbare Querbalken
- Mit 4 verstellbare Wirbellasthaken
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Krantraverse in H-Bauweise zum Heben von quaderförmigen Lasten mit unterschiedlichen Breiten und Längenmaßen und außermittigen Lastschwerpunkt (LSP).
Wenn eine Last ihren Schwerpunkt nicht genau in der Mitte liegen hat, kann hier die Kranaufhängung so versetzt werden, dass der LSP unter der Aufhängung liegt.
Dank ihrer geringen Bauhöhe ist diese Krantraverse ideal bei niedriger Deckenhöhe.

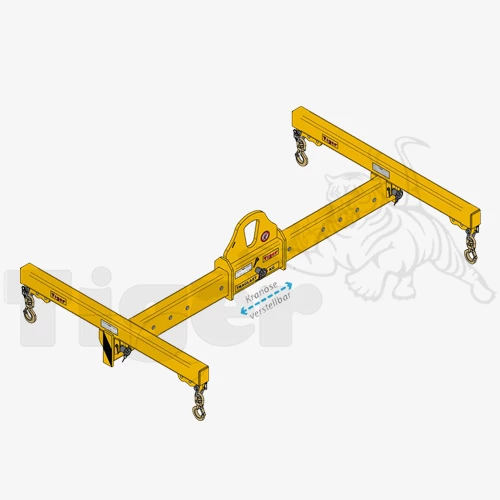

Diese Quertraverse besitzt eine im Raster verstellbare Kranaufhängung sowie zwei verstellbaren Querbalken mit vier Wirbellasthaken.
Die beiden Querbalken können auf dem Tragprofil an einer Lochleiste schnell und einfach verstellt werden.
Hinweis zur Niedrigbauweise
Bedingt durch die niedrige Bauweise hängt die Traverse bei asymmetrischer Voreinstellung leicht schief im Kranhaken und wird sich im Leerzustand zur Seite neigen.
Der Hebevorgang unterliegt daher einer aufmerksamen Bedienung, wobei der Lastschwerpunkt deutlich unterhalb der Anhängepunkte liegen muss.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Hinweis zum Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen
Optionen
- Höhere Traglasten
- Andere Abmessungen
- Abstellböcke
- zusätzliche Stapler-Einfahrtaschen zum Einsatz mit dem Stapler
Lieferumfang
- Tiger Quertraverse TAV-QN-RR
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TAV-QN-RR-2-1,6x1-05935
| Traglast: | 2.000 [kg] |
|---|---|
| Bauhöhe: | 360 [mm] |
| Eigengewicht: | 75 [kg] |
| Hakenabstand L max. x B max.: | 3.000 x 2.000 [mm] |
| Hakenabstand L min. x B min.: | 1.600 x 1.000 [mm] |
| Material: | Stahl |
| min. Hakenabstand (L x B): | 800 x 800 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Verstellraster VRB in Querrichtung pro Seite: | 50 [mm] |
| Verstellraster VRL in Längsrichtung pro Seite: | 100 [mm] |
| Produktnummer | Hakenabstand L max. x B max. | Hakenabstand L min. x B min. | Traglast | Preis | |
|---|---|---|---|---|---|
| TAV-QN-RR-2-1,6x1-05935 | 3.000 x 2.000 [mm] | 1.600 x 1.000 [mm] | 2.000 [kg] | Preis auf Anfrage | Übernehmen |
