Tiger Containertraverse mit Ketten u. Containerösen f. Frachtcontainer
Treffen Sie Ihre Auswahl:
Serie:
TA-SC
Ausgewählte Variante:
TA-SC20-K-24_CXX
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

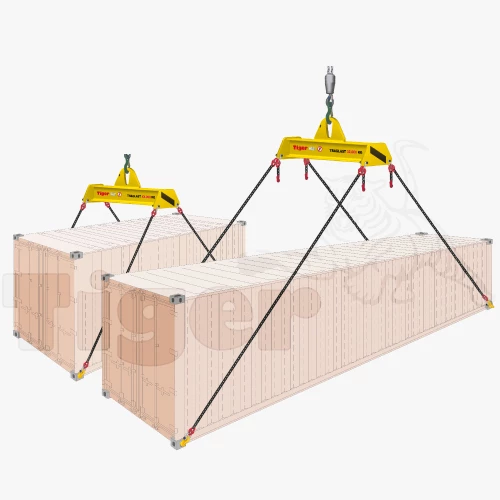

Tiger Container-Traversen TA-SC für den Transport eines 10-Fuß, 20-Fuß oder 40-Fuß-Überseecontainers mit dem Kran
Produktmerkmale
- Container-Traversen zum Einsatz bei symmetrischer oder asymmetrischer Lastverteilung
- Aufhängung für Einfachhaken DIN 15401
- Mit 4 Kettenstränge und 4 Container-Transportösen oder Containerhaken zum unteren Anschlagen an den Container
- Für Container nach ISO 668, ISO 1161, ISO 3874
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Container-Traversen TA-SC für den Transport eines 10-Fuß, 20-Fuß oder 40-Fuß-Überseecontainers mit dem Kran
Mit unseren Containertraversen können verschieden große ISO-Seecontainer sicher im Kranbetrieb gehoben werden.
Man unterscheidet zwischen Typen für den Transport von Containern mit symmetrischer oder asymmetrischer Lastverteilung.
Die Krantraversen TA-SAC sind hierfür serienmäßig mit vier Kettensträngen und vier Container-Transportösen bzw. Containerhaken ausgestattet. Die Ausführung darf nur zum unteren Anschlagen an den Container-Anschlagwürfeln verwendet werden.
Für Traglasten bis 24.000 kg werden die Container-Transportösen TCU eingesetzt.
Für den Traglastbereich von 24.000 bis 32.000 kg werden Transporthaken des Typs VCH-SL oder TCU eingesetzt.
Unterscheidung der Containertraversen in 3 Typen
- Frachtcontainer-Traversen zum Verladen bei symmetrischer Lastverteilung
- Frachtcontainer-Traversen zum Verladen bei asymmetrischer Lastverteilung
- Frachtcontainer-Traversen mit variabler Bauhöhe zum Verladen bei symmetrischer Lastverteilung
Tiger Containertraversen TA-SC für 10-, 20- und 40-Fuß-Container bei symmetrischer Lastverteilung
Tiger Containertraversen TA-SC für 10 und 20 Fuß-Container bei asymmetrischer Lastverteilung
Tiger Containertraversen TA-SC für 20 und 40-Fuß-Container bei symmetrischer Lastverteilung
Bei einer asymmetrische Lastverteilung kommen (je nach) Typ zwei Aufhängearten zum Einsatz:
- Container-Traverse mit verstellbarer Kranaufhängung (Ovalring mit Schäkel)
für den Lastschwerpunktversatz in Querrichtung des Containers - Container-Traverse mit fest angeschweißter Kranaufhängung
Beide Ausführungen jeweils mit vier Kettensträngen inkl. Verkürzungsklauen und 4 Stk. Container-Transportösen TCU für den Lastschwerpunkt-Versatz in Längsrichtung des Containers.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Hebemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung.
Optionen
Für unsere Tiger Containertraversen bieten wir auch Modifizierungen nach Ihrer Vorgabe und für Ihren konkreten Anwendungsfall an.
Klicken Sie für eine Anfrage nach einem Sonderbau bzw. Anpassung einfach unten im Banner auf den Button 'Jetzt Tiger Containertraversen anfragen'!
Lieferumfang
- Tiger Containertraverse TA-SC
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b6/57/26/1713445219/tiger-qr-code-banner-fuer-produktseiten-v2e.jpg?ts=1713445219)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/82/a1/31/1718364916/tiger-containertraversen-serie-ta-sc-typenuebersicht-krantraversen.gif?ts=1718364916)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/61/06/3d/1706882111/container-krantraverse-ta-sc-zeichnung1.jpg?ts=1708594777)

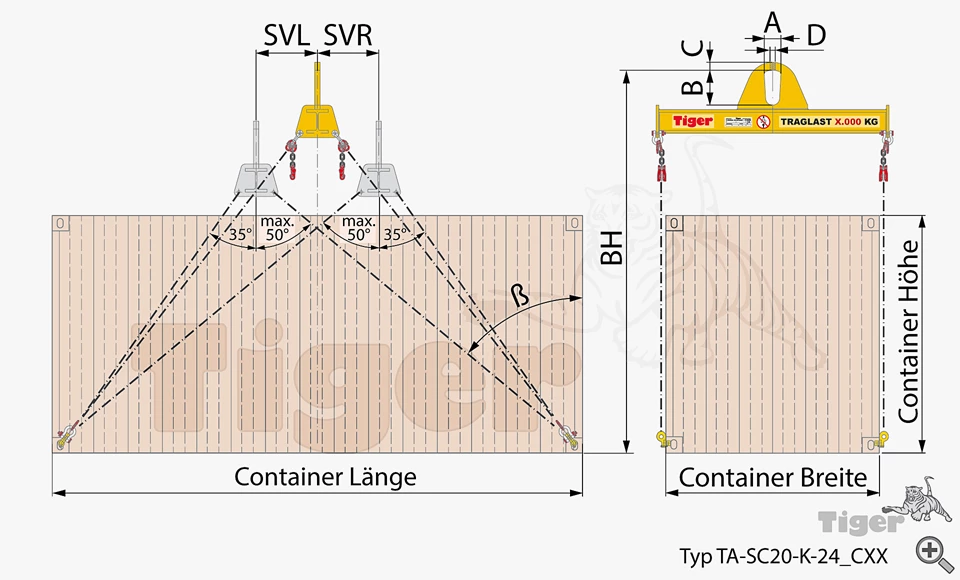

Variante TA-SC20-K-24_CXX
Traglast: | 24.000 [kg] |
---|---|
A: | 190 [mm] |
Art der Container-Lastverteilung: | asymmetrisch |
B: | 400 [mm] |
BH: | 4.250 / 3.600 [mm] |
BH bei 10-Fuß: | 4.900 / 4.750 [mm] |
C: | 90 [mm] |
Container-Abmessungen B: | 2.438 [mm] |
Container-Abmessungen H max.: | 2.591 [mm] |
Container-Abmessungen L: | 2.991 / 6.058 [mm] |
D: | 60 [mm] |
Eigengewicht: | 775 [kg] |
für Containergröße: | 10 + 20 [Fuß] |
Kranaufhängung: | Kranöse, starr |
Kranaufhängung (Ø x H x B): | k.A. [mm] |
Material: | Stahl |
max. Lastschwerpunktversatz quer zum Container (VR / LR): | k.A. [mm] |
Oberfläche: | RAL 1004 (Goldgelb) lackiert |
SVL / SVR: | 700 / 400 [mm] |
Verstellraster der Kranöse: | k.A. [mm] |
VRLR: | k. A. [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/02/d5/97/1706882102/container-krantraverse-ta-sc20-k-24-zeichnung1.jpg?ts=1708594770)
Produktnummer | Art der Container-Lastverteilung | Traglast | für Containergröße | Preis | |
---|---|---|---|---|---|
TA-SC10-K-14 | symmetrisch | 14.000 [kg] | 10 [Fuß] | 4090 € | Übernehmen |
TA-SC20-K-24 | symmetrisch | 24.000 [kg] | 20 [Fuß] | 6390 € | Übernehmen |
TA-SC20-K-24_CXX | asymmetrisch | 24.000 [kg] | 10 + 20 [Fuß] | 6695 € | Übernehmen |
TA-SC20-K-32 | symmetrisch | 32.000 [kg] | 20 [Fuß] | 7630 € | Übernehmen |
TA-SC20-RR-K-10_CXX | asymmetrisch | 10.000 [kg] | 10 + 20 [Fuß] | 5090 € | Übernehmen |
TA-SC40-20-K-24_CXX | symmetrisch | 24.000 [kg] | 20 + 40 [Fuß] | 7375 € | Übernehmen |
TA-SC40-K-24 | symmetrisch | 24.000 [kg] | 40 [Fuß] | 6975 € | Übernehmen |
TA-SC40-K-32 | symmetrisch | 32.000 [kg] | 40 [Fuß] | 11090 € | Übernehmen |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c4/f5/aa/1715854050/container-krantraverse-ta-sc-zeichnung2.webp?ts=1715854050)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/a8/5d/e0/1715854083/container-krantraverse-ta-sc20-zeichnung2.webp?ts=1715854083)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/aa/97/a5/1715854118/container-krantraverse-ta-sc20-k-24-zeichnung2.webp?ts=1715854118)
Hinweis zum Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
