Tiger C-Haken mit Tragarm und Gegengewicht zum Kran-Heben von Coils
Treffen Sie Ihre Auswahl:
Serie:
TC-R
TC-R
Ausgewählte Variante:
TC-R-0,5-0,6/0,4

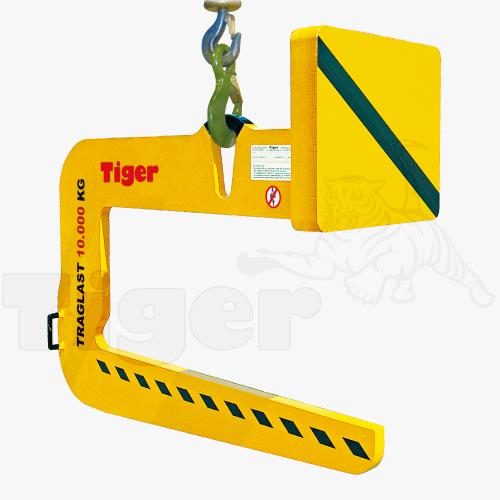

Tiger C-Haken TC-R mit 4/4-Tragarm, starrer Kranaufhängung und Gegengewichtsausgleich
Produktmerkmale
- Tiger C-Haken für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Die Ausführung TC-R erhält ein Gegengewicht, damit der C-Haken im unbelasteten Zustand in der Waage hängt.
Bei Belastung im Lastschwerpunkt (Mitte 4/4-Tragarm), richtet sich der Tragarm in eine Sicherheitsneigung von ca. 5° nach oben aus.
Außerhalb des Kranbetriebes muss eine geeignete Ablagehilfe geschaffen werden, da der C-Haken selbst keine Abstellmöglichkeit bietet.
Nach Auswahl der gewünschten Produktvariante (oben rechts) wird Ihnen ein hierzu passendes Tiger Ablagestell Serie AGG als Zubehör angeboten.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Ausführung komplett aus Edelstahlwerkstoffen (1.4301)
- Tragarm als Rundprofil (ähnlich Serie TC-D)
- drehbarer und kugelgelagerter Tragdorn
- rechteckige Aufnahmeprofile
- höhere Traglasten
- Andere Dorn-Abmessungen
- Tragdorn mit Schutzschlauch aus PVC
Lieferumfang
- Tiger C-Haken TC-R
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TC-R-0,5-0,6/0,4

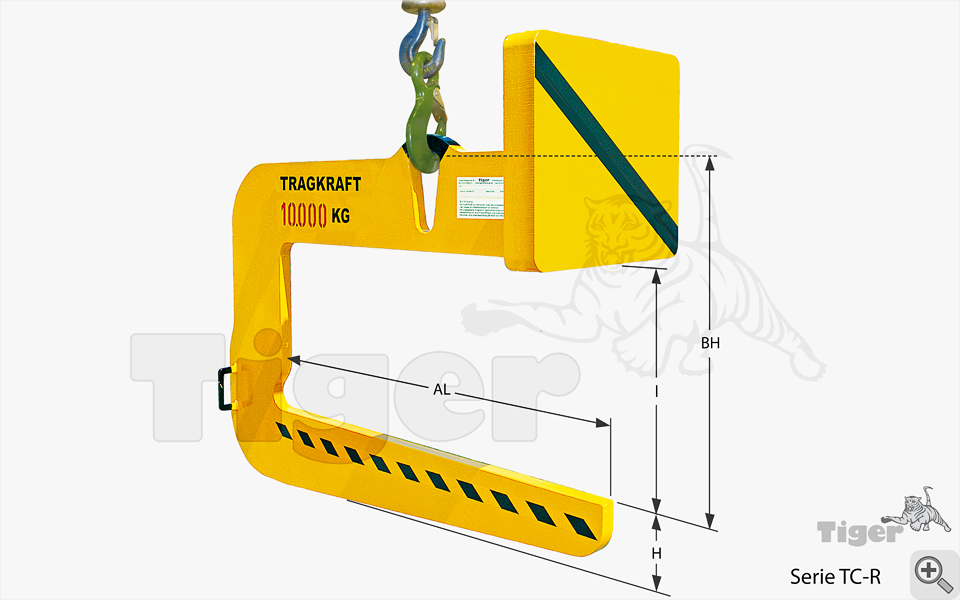

| Traglast: | 500 [kg] |
|---|---|
| Ausladung AL des Tragarmes: | 600 [mm] |
| BH: | 530 [mm] |
| Eigengewicht: | 40 [kg] |
| Innenhöhe I: | 400 [mm] |
| Kontrollmesspunkt (KMP): | 450 [mm] |
| Lastschwerpunkt (LSP): | 300 [mm] |
| Material: | Stahl |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Tragarmhöhe H: | 80 [mm] |

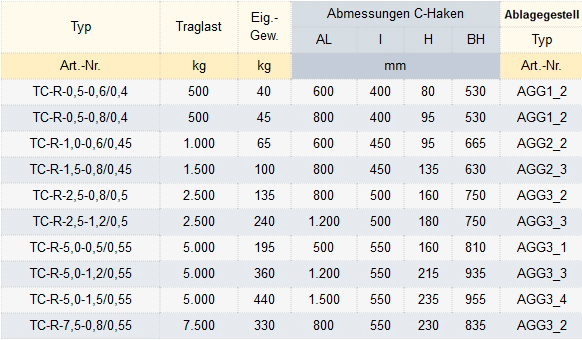

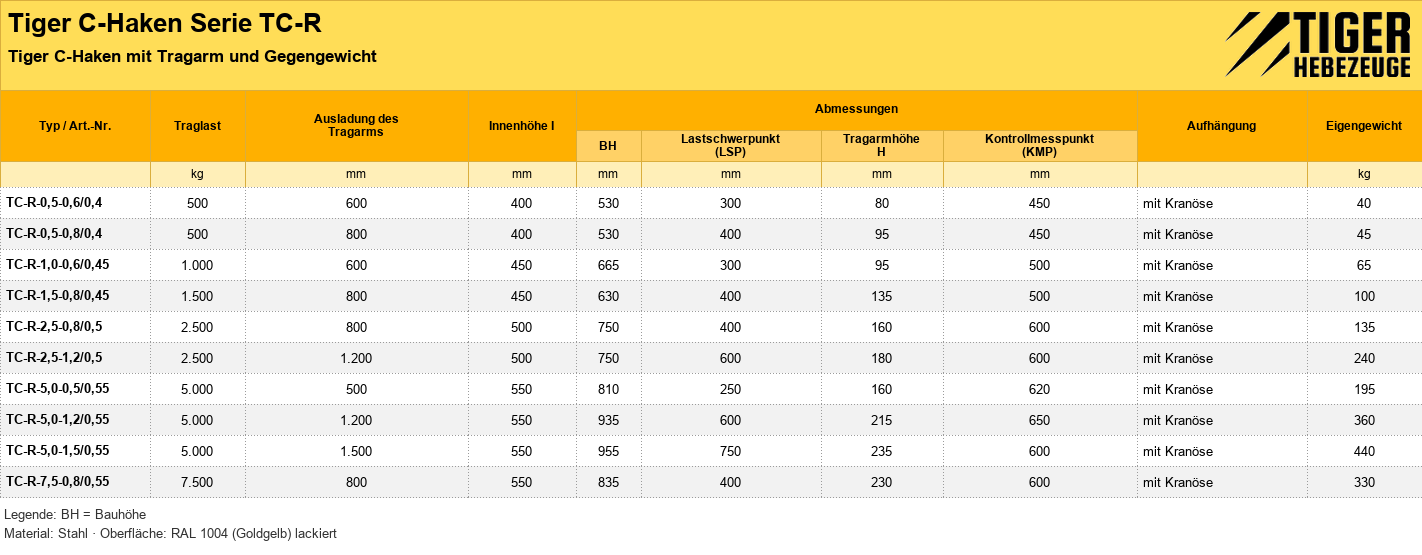

| Produktnummer | Ausladung AL des Tragarmes | Innenhöhe I | Traglast | Preis | |
|---|---|---|---|---|---|
| TC-R-0,5-0,6/0,4 | 600 [mm] | 400 [mm] | 500 [kg] | 835,00 € | Übernehmen |
| TC-R-0,5-0,8/0,4 | 800 [mm] | 400 [mm] | 500 [kg] | 1.045,00 € | Übernehmen |
| TC-R-1,0-0,6/0,45 | 600 [mm] | 450 [mm] | 1.000 [kg] | 1.120,00 € | Übernehmen |
| TC-R-1,5-0,8/0,45 | 800 [mm] | 450 [mm] | 1.500 [kg] | 1.470,00 € | Übernehmen |
| TC-R-2,5-0,8/0,5 | 800 [mm] | 500 [mm] | 2.500 [kg] | 1.545,00 € | Übernehmen |
| TC-R-2,5-1,2/0,5 | 1.200 [mm] | 500 [mm] | 2.500 [kg] | 1.665,00 € | Übernehmen |
| TC-R-5,0-0,5/0,55 | 500 [mm] | 550 [mm] | 5.000 [kg] | 1.849,00 € | Übernehmen |
| TC-R-5,0-1,2/0,55 | 1.200 [mm] | 550 [mm] | 5.000 [kg] | 3.199,00 € | Übernehmen |
| TC-R-5,0-1,5/0,55 | 1.500 [mm] | 550 [mm] | 5.000 [kg] | 3.545,00 € | Übernehmen |
| TC-R-7,5-0,8/0,55 | 800 [mm] | 550 [mm] | 7.500 [kg] | 3.099,00 € | Übernehmen |
