Tiger C-Haken mit Lasthaken zur Aufnahme von Lasten aus Maschinen
Treffen Sie Ihre Auswahl:
Serie:
TC-WHG
Ausgewählte Variante:
TC-0,25-0,5-1,1_WHG-06376
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Tiger C-Haken TC-WH mit Lasthaken zur Lastaufnahme an Störkanten oder Maschineneinhausungen im Kranbetrieb
Produktmerkmale
- Tiger C-Haken für den Kranbetrieb
- Kranaufhängung für Einfachhaken DIN 15401
- Lastaufnahme per Lasthaken
- zum Aus- oder Abheben von Werkstücken aus z. B. Maschinengehäusen
- verschiedene Grundausführungen
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Sicheres Tiger Lastaufnahmemittel mit Auslegerarm zur Aufnahme von Lasten in schwer zugänglichen und beengten Bereichen mit Störkanten.
Die Anschlagpunkte unserer Tiger C-Haken TC-WHG sind als drehbare Lasthaken mit Schäkelmontage ausgelegt.

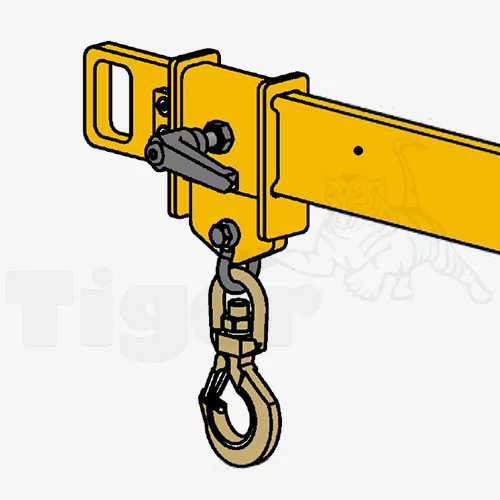

Die Lasthaken können auch am Tragarm verstellbar (stufenlos) angebracht werden.
Eine Kranring-Aufhängung per Rasterverstellung, um einen manuellen Gegengewichtsausgleich für den Kran herzustellen, bieten wir ebenfalls als Variante an.
Diese Lastaufnahmeeinrichtungen finden überall dort Verwendung, wo Werkstücke nicht direkt mit dem Kran gehoben werden können, weil ein Schutzgitter, Maschinengehäuse oder andere Störkanten umgangen werden müssen. Die Ausführung der Lastaufnahme kann auch auf Ihren speziellen Anwendungsfall angepasst werden. Hierfür bieten wir Ihnen Sonderbau-Lösungen - Bitte fragen Sie hierfür an!
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Andere Ausführungen der Lastaufnahme
- Geänderte Abmessungen
- Höhere Traglasten
- Ausführung mit vernickelter oder verzinkter Oberfläche
- VA-Ausführung in Edelstahl
Lieferumfang
- Tiger C-Haken TC-WHG
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b6/57/26/1713445219/tiger-qr-code-banner-fuer-produktseiten-v2e.jpg?ts=1713445219)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/a9/1e/83/1713444051/tiger-c-haken-serie-tc-whg-typenuebersicht-lastaufnahmemittel-1.jpg?ts=1713444051)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/54/26/55/1713514272/c-haken-tc-whg-zeichnung-1.jpg?ts=1713514272)

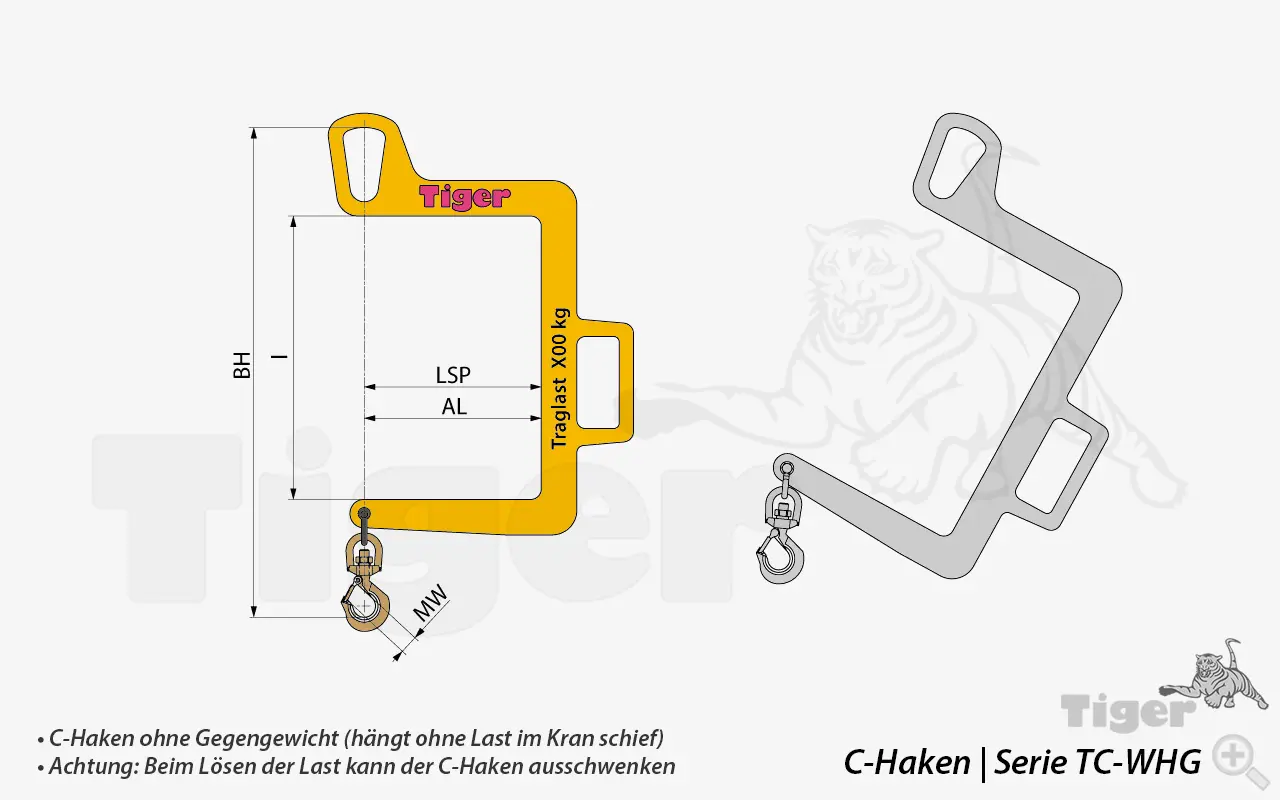

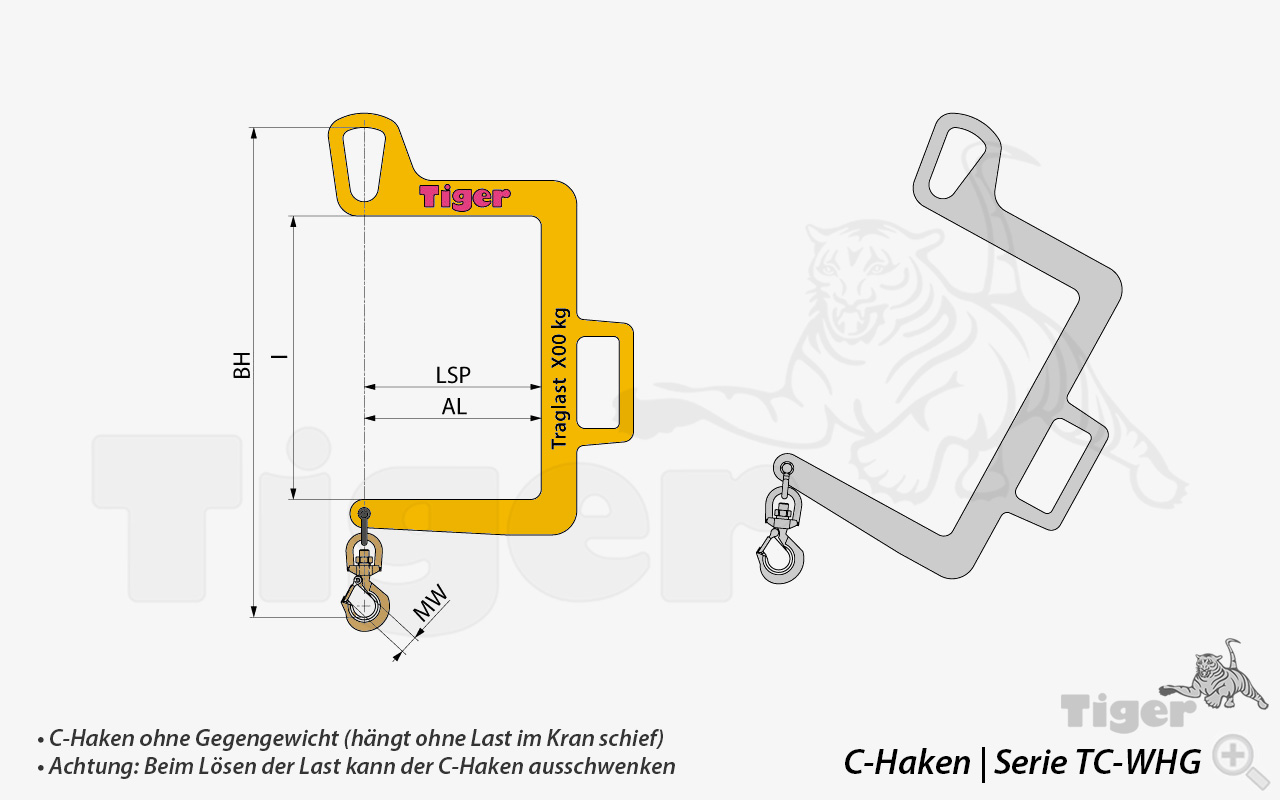

Variante TC-0,25-0,5-1,1_WHG-06376
Traglast: | 250 [kg] |
---|---|
Ausführung: | mit feststehendem Wirbellasthaken für den Kran |
Ausladung des Tragarms (AL): | 500 [mm] |
Eigengewicht: | 18 [kg] |
Innenhöhe (I): | 1.100 [mm] |
Kontrollmesspunkt (KMP): | 1.200 [mm] |
Lastschwerpunkt (LSP): | 500 [mm] |
lichte Höhe (BH): | 1.480 [mm] |
Maulweite Haken (MW): | 23 [mm] |
Oberfläche: | RAL 1004 (Goldgelb) lackiert |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/54/26/55/1713514272/c-haken-tc-whg-zeichnung-1.jpg?ts=1713514272)

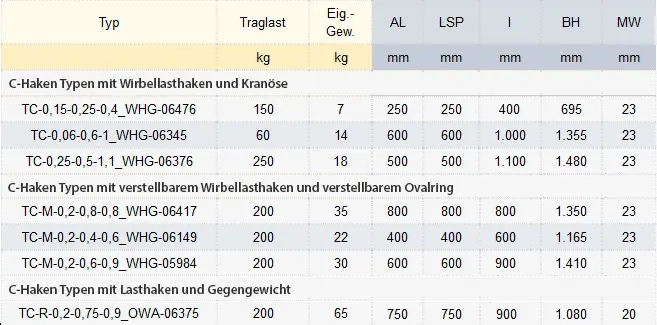

Produktnummer | Ausführung | Lastschwerpunkt (LSP) | Traglast | Preis | |
---|---|---|---|---|---|
TC-0,06-0,6-1_WHG-06345 | mit feststehendem Wirbellasthaken für den Kran | 600 [mm] | 60 [kg] | 1075 € | Übernehmen |
TC-0,15-0,25-0,4_WHG-06476 | mit feststehendem Wirbellasthaken für den Kran | 250 [mm] | 150 [kg] | 955 € | Übernehmen |
TC-0,25-0,5-1,1_WHG-06376 | mit feststehendem Wirbellasthaken für den Kran | 500 [mm] | 250 [kg] | Preis auf Anfrage | Übernehmen |
TC-M-0,2-0,4-0,6_WHG-06149 | mit stufenlos am Tragarm verstellbarem Wirbellasthaken und manuell verstellbarer Ovalring-Aufhängung für den Kran | 400 [mm] | 200 [kg] | 1860 € | Übernehmen |
TC-M-0,2-0,6-0,9_WHG-05984 | mit stufenlos am Tragarm verstellbarem Wirbellasthaken und manuell verstellbarer Ovalring-Aufhängung für den Kran | 600 [mm] | 200 [kg] | 1760 € | Übernehmen |
TC-M-0,2-0,8-0,8_WHG-06417 | mit stufenlos am Tragarm verstellbarem Wirbellasthaken und manuell verstellbarer Ovalring-Aufhängung für den Kran | 800 [mm] | 200 [kg] | 2190 € | Übernehmen |

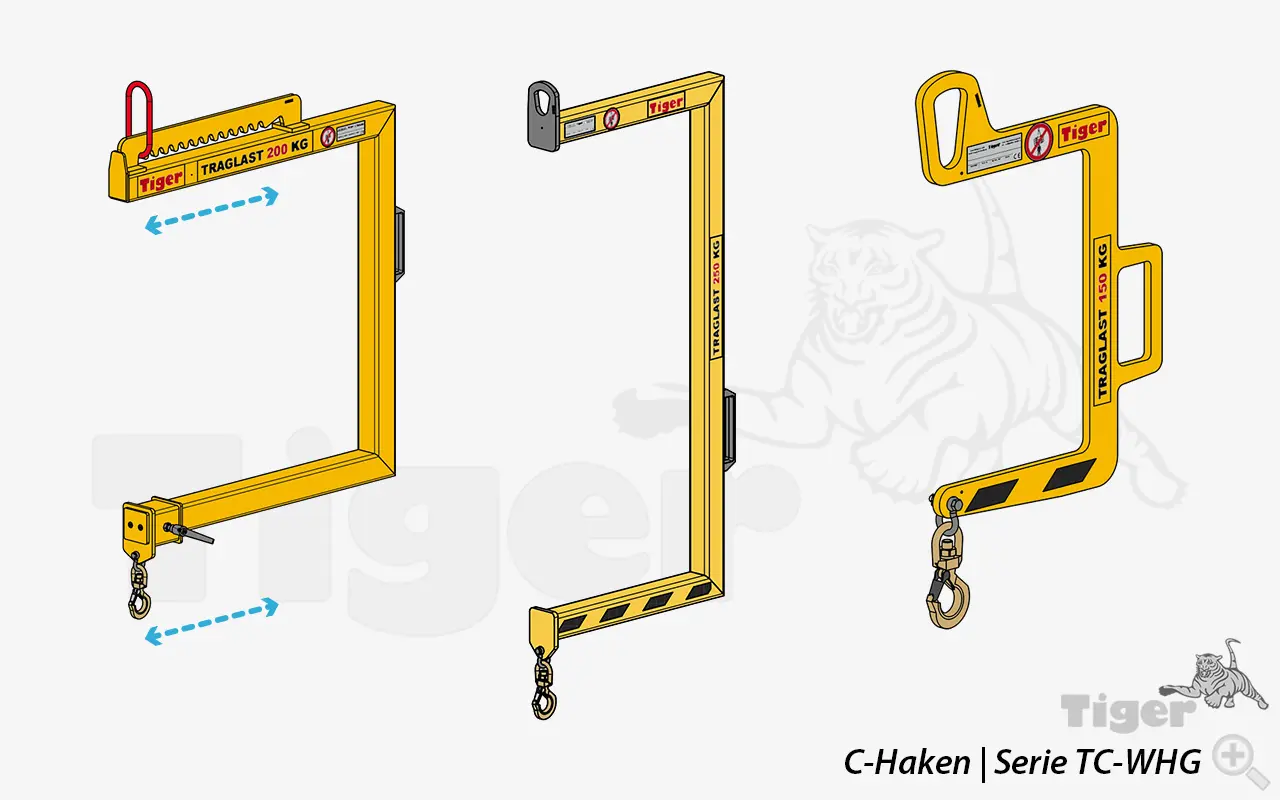

GRUNDAUSFÜHRUNGEN DER TIGER C-HAKEN MIT WIRBELLASTHAKEN SERIE TC-WHG
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/d6/c7/d6/1715764094/c-haken-tc-whg-lasthaken-3.webp?ts=1715764094)
TYPEN-UNTERSCHIEDE DER TIGER C-HAKEN SERIE TC-WHG
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/99/28/ce/1715764709/c-haken-tc-0-15-0-25-0-4-whg-06476.webp?ts=1715764709)

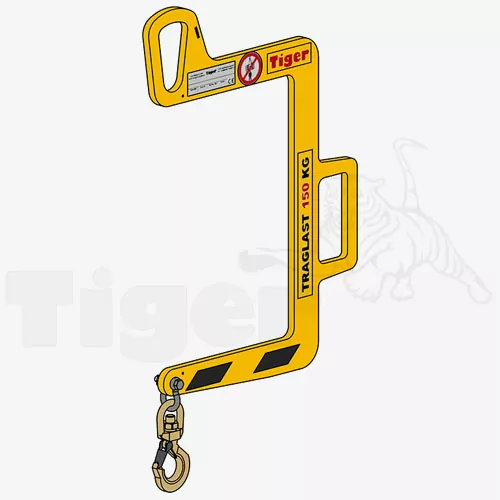

Tiger C-Haken mit feststehendem Wirbellasthaken
• Kranaufhängung für Einfachhaken nach DIN 15401
Typ: TC-0,15-0,25-0,4_WHG-06476
Traglast: 150 kg
Lastschwerpunkt LSP : max. 250 mm
Ausladung des Tragarmes AL: 250 mm
Innenhöhe I: 400 mm
Eigengewicht: 7 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/e0/0e/c5/1715764746/c-haken-tc-0-06-0-6-1-whg-06345-ue.webp?ts=1715764746)

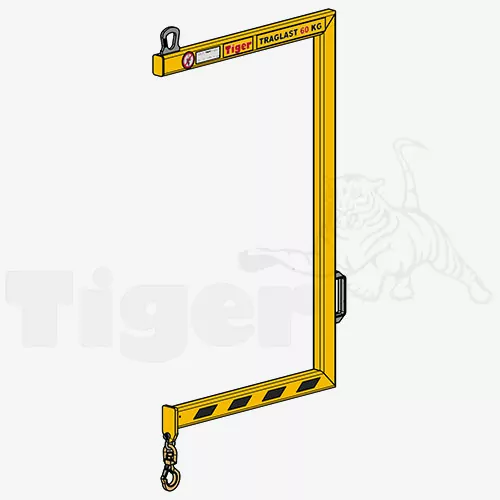

Tiger C-Haken mit einem Wirbellasthaken an der Tragarmspitze ohne Gegengewichtausgleich
• Kranaufhängung für Einfachhaken nach DIN 15401
Typ: TC-0,06-0,6-1_WHG-06345
Traglast: 60 kg
Ausladung des Tragarmes AL: 600 mm
Innenhöhe I: 1.000 mm
Eigengewicht: 14 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/12/00/a0/1715764772/c-haken-tc-0-25-0-5-1-1-whg-06376.webp?ts=1715764772)

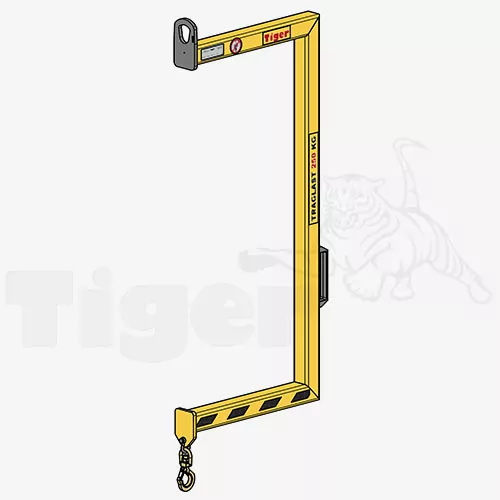

Tiger C-Haken mit feststehendem Wirbellasthaken für den Kranbetrieb
• Kranaufhängung für Einfachhaken nach DIN 15401
• Kranaufhängung und Anschlagpunkt befinden sich auf einer senkrechten Lastlinie
Typ: TC-0,25-0,5-1,1-WHG-06376
Traglast: 250 kg
Lastschwerpunkt LSP: max. 500 mm
Ausladung des Tragarmes AL: 500 mm
Innenhöhe I: ca. 1.100 mm
Eigengewicht: 18 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c1/7e/7c/1715764797/c-haken-tc-m-0-2-0-8-0-8-whg-06417.webp?ts=1715764797)

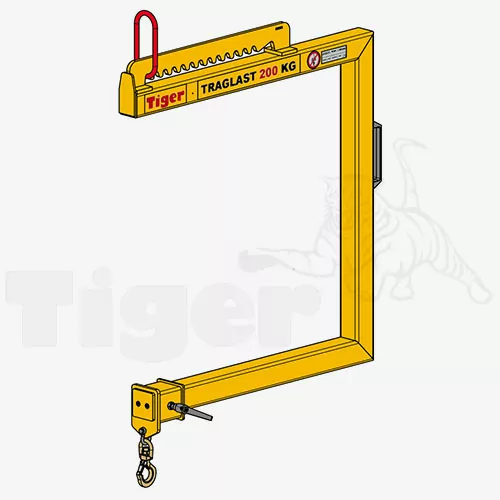

Tiger C-Haken mit stufenlos am Tragarm verstellbaren Lasthaken und manuellem Gegengewichtausgleich
• Kranaufhängung für Einfachhaken nach DIN 15401
Typ: TC-M-0,2-0,8-0,8_WHG-06417
Traglast: 200 kg
Lastschwerpunkt LSP: max. 800 mm
Ausladung des Tragarmes AL: 800 mm
Innenhöhe I: 800 mm
Eigengewicht: 35 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/f6/ac/4d/1715764823/c-haken-tc-m-0-2-0-4-0-6-whg-06149.webp?ts=1715764823)

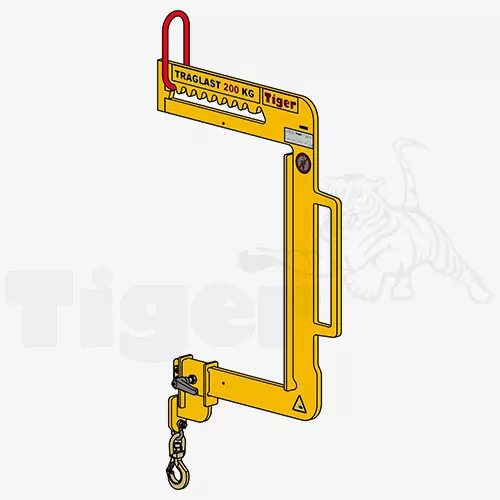

Tiger C-Haken mit stufenlos am Tragarm verstellbaren Lasthaken und manuellem Gegengewichtausgleich
• Kranaufhängung für Einfachhaken nach DIN 15401
Typ: TC-M-0,2-0,4-0,6_WHG-06149
Traglast: 200 kg
Lastschwerpunkt LSP: 400 mm
Ausladung des Tragarms AL: 400 mm
Innenhöhe I: 600 mm
Eigengewicht: 22 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/69/80/1e/1715764849/c-haken-tc-m-0-2-0-6-0-9-whg-05984.webp?ts=1715764849)

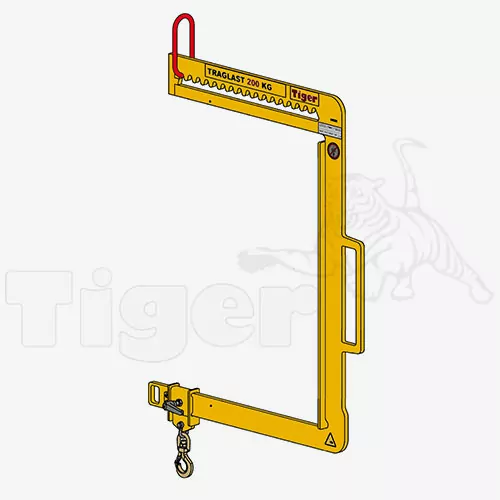

Tiger C-Haken mit stufenlos am Tragarm verstellbaren Lasthaken und manuellem Gegengewichtausgleich
• Kranaufhängung für Einfachhaken nach DIN 15401
Typ: TC-M-0,2-0,6-0,9_WHG-05984
Traglast: 200 kg
Lastschwerpunkt LSP: 600 mm
Ausladung des Tragarms AL: 600 mm
Innenhöhe I: 900 mm
Eigengewicht: 30 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/3c/a3/16/1715764619/c-haken-tc-r-0-2-0-75-0-9-owa-06375.webp?ts=1715764619)

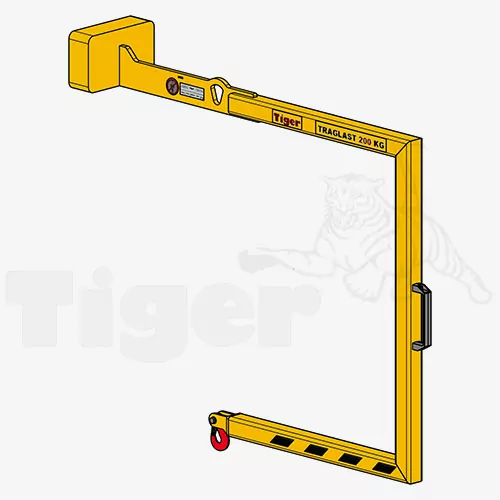

Tiger C-Haken mit feststehendem Lasthaken am Tragarm und Gegengewichtsausgleich
• Kranaufhängung für Einfachhaken nach DIN 15401
Typ: TC-R-0,2-0,75-0,9_OWA-06375
Traglast: 200 kg
Lastschwerpunkt LSP: 750 mm
Ausladung des Tragarmes AL: 750 mm
Innenhöhe I: 900 mm
Eigengewicht: 65 kg
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/eb/17/40/1715764669/c-haken-tc-m-0-1-0-6-0-9-sps-06531-1.webp?ts=1715764669)

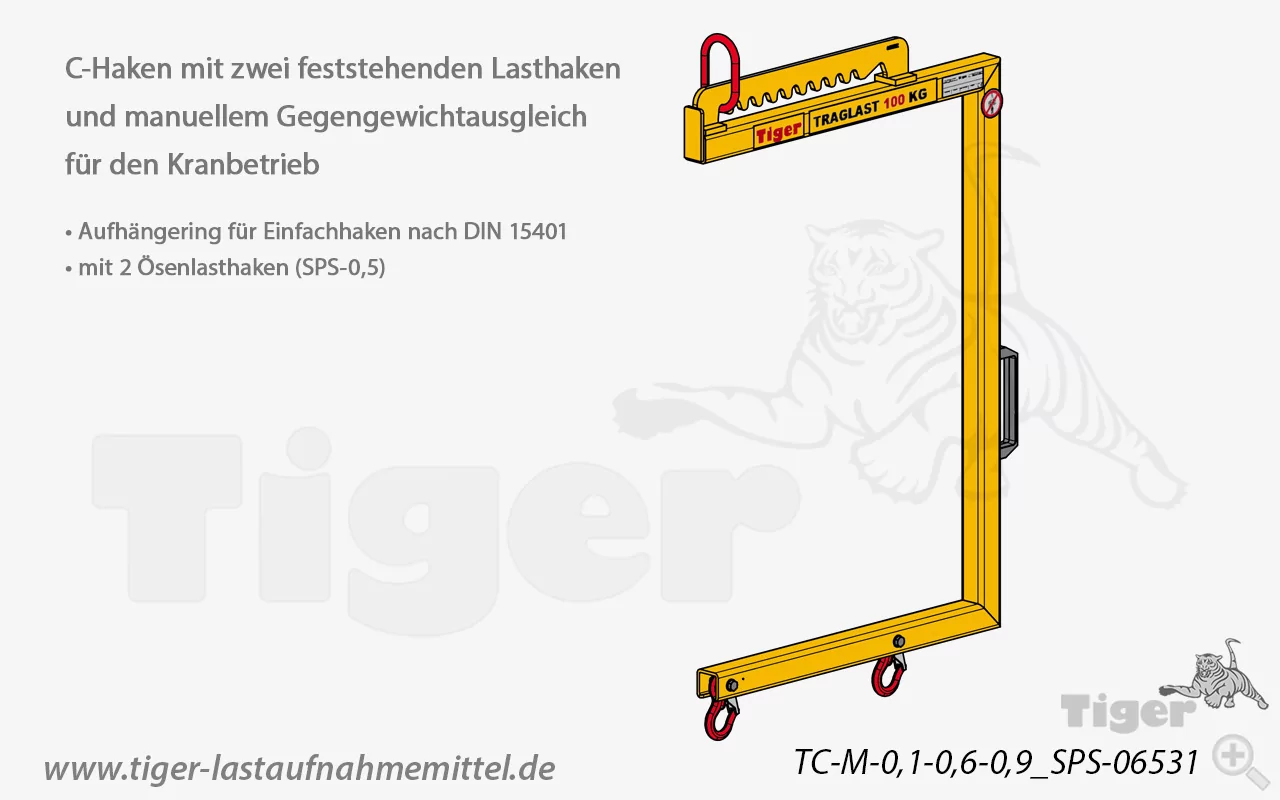

Tiger C-Haken mit zwei feststehenden Lasthaken und manuellem Gegengewichtausgleich
• Kranaufhängung (Aufhängering) für Einfachhaken nach DIN 15401
• mit 2 Ösenlasthaken (SPS-0,5)
Typ: TC-M-0,1-0,6-0,9_SPS-06531
Traglast: 100 kg
Lastschwerpunkt LSP: max. 600 mm
Ausladung des Tragarmes AL: 600 mm
Innenhöhe I: ca. 900 mm
Abstand der Ösenlasthaken: 400 mm
Bauhöhe unterer Ausleger inkl. feststehenden Ösenlasthaken: max. 150 mm
Eigengewicht: 19 kg
Lastaufnahmemittel RAL 1004 (goldgelb) lackiert

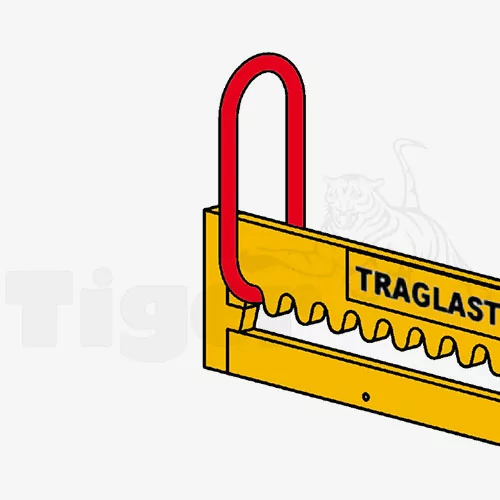

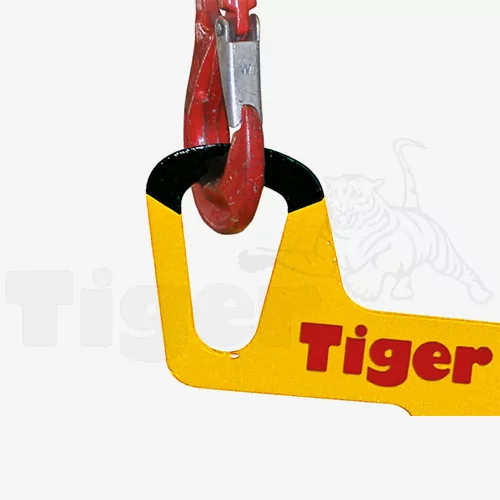

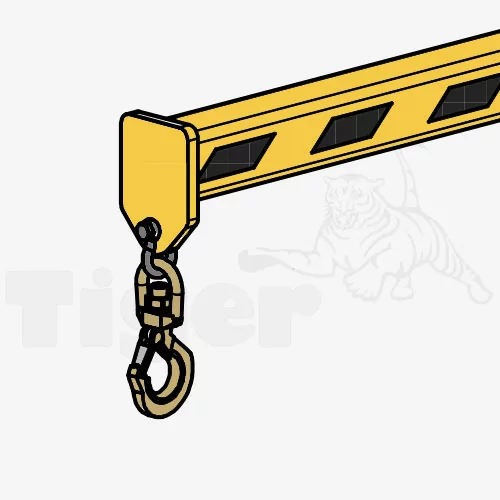

DETAIL-UNTERSCHIEDE BEI DEN VARIANTEN DER TIGER C-HAKEN SERIE TC-WHG
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/d1/4c/9d/1715765370/kranose-fest.webp?ts=1715765370)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/35/22/63/1715765461/kranose-verstellbar-raster.webp?ts=1715765461)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/32/fc/bf/1715765504/anschlagpunkt-fest.webp?ts=1715765504)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/36/e0/42/1715765543/anschlagpunkt-verstellbar.webp?ts=1715765543)
WEITERE AUSBAUMÖGLICHKEITEN DER TIGER C-HAKEN SERIE TC-WHG
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/5b/55/03/1715765659/c-haken-lastaufnahmeeinrichtung-1.webp?ts=1715765659)

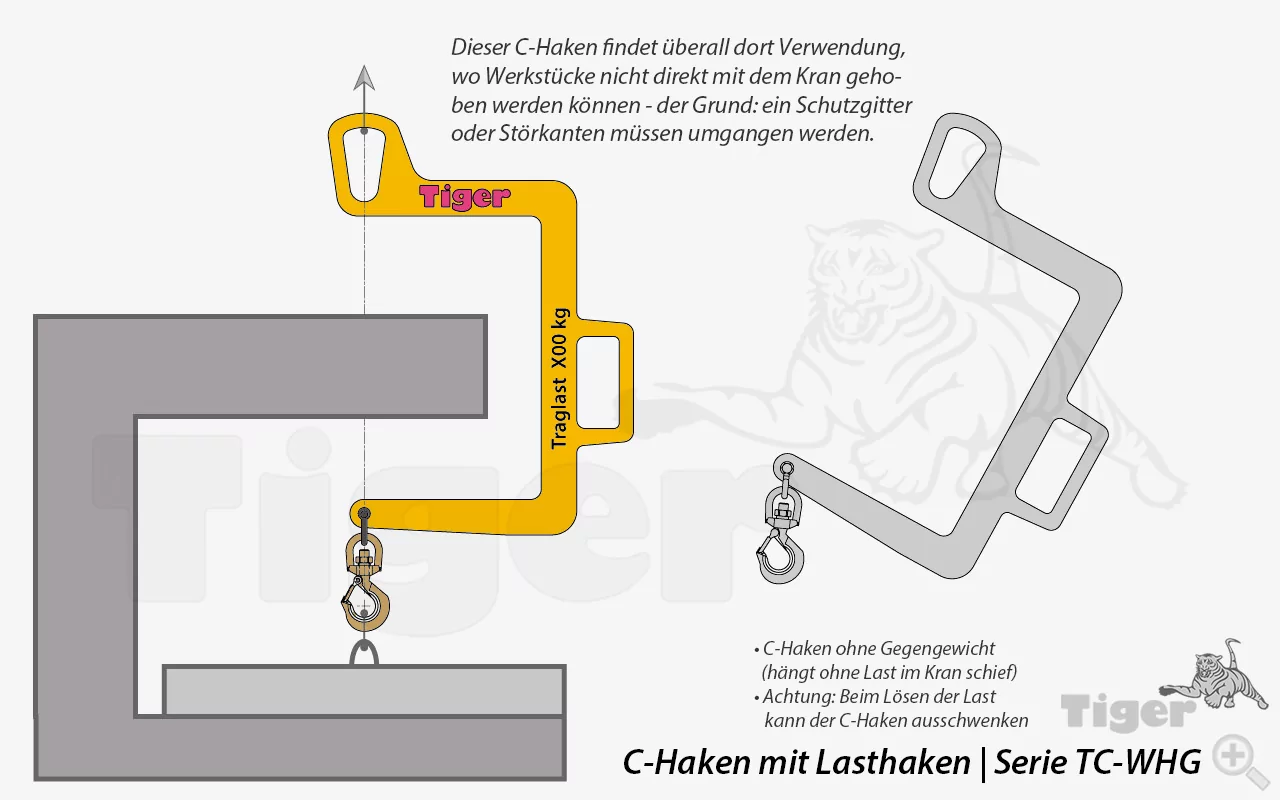

Ausführung mit Lasthaken
(Anwendungsbeispiel)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/f0/59/bc/1715765696/c-haken-tc-m-0-1-0-6-0-9-sps-06531.webp?ts=1715765696)
Sonderausführung nach Kundenspezifikation
Typ TC-M-0,1-0,6-0,9_SPS-06531
(Bitte anfragen)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/7e/92/60/1715765730/c-haken-mit-befestigungspatte.webp?ts=1715765730)

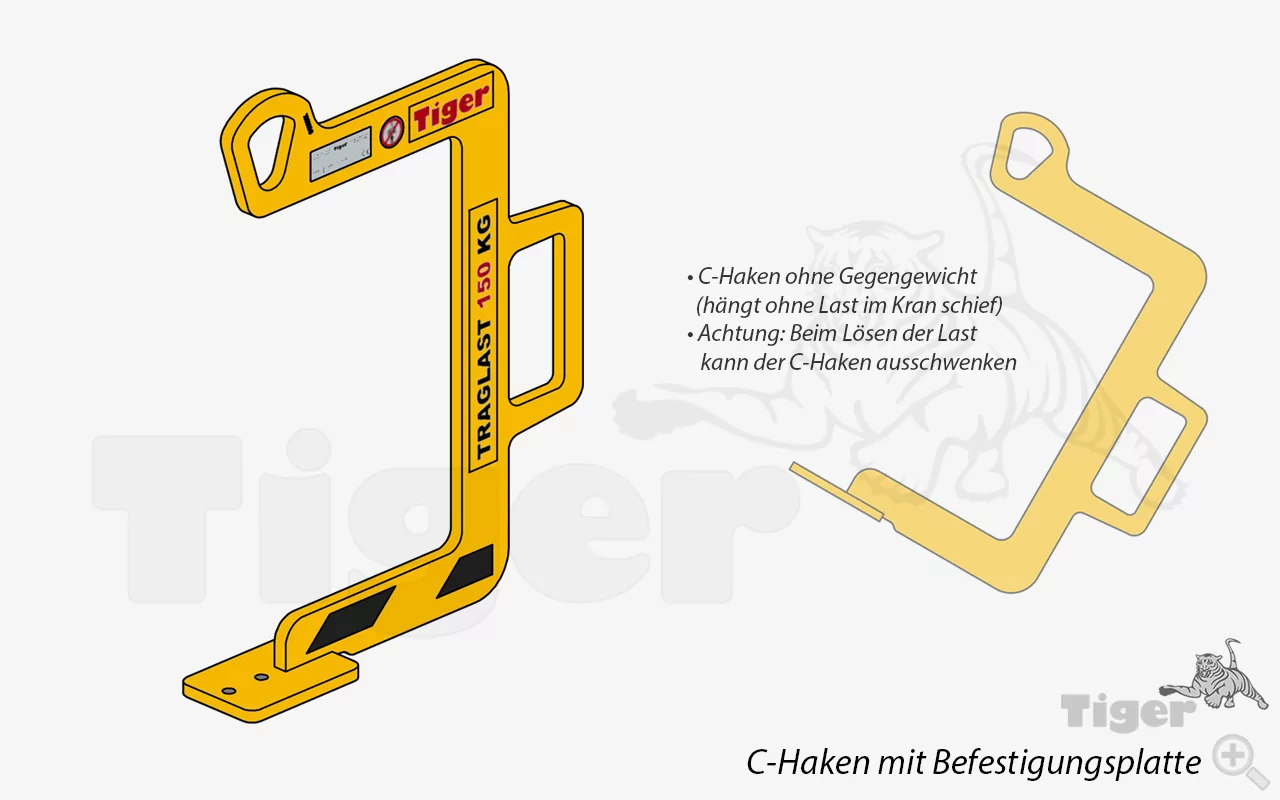

Variante mit Befestigungsplatte
(Bitte anfragen)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/41/19/43/1715765769/c-haken-tc-whg-2lasthaken.webp?ts=1715765769)

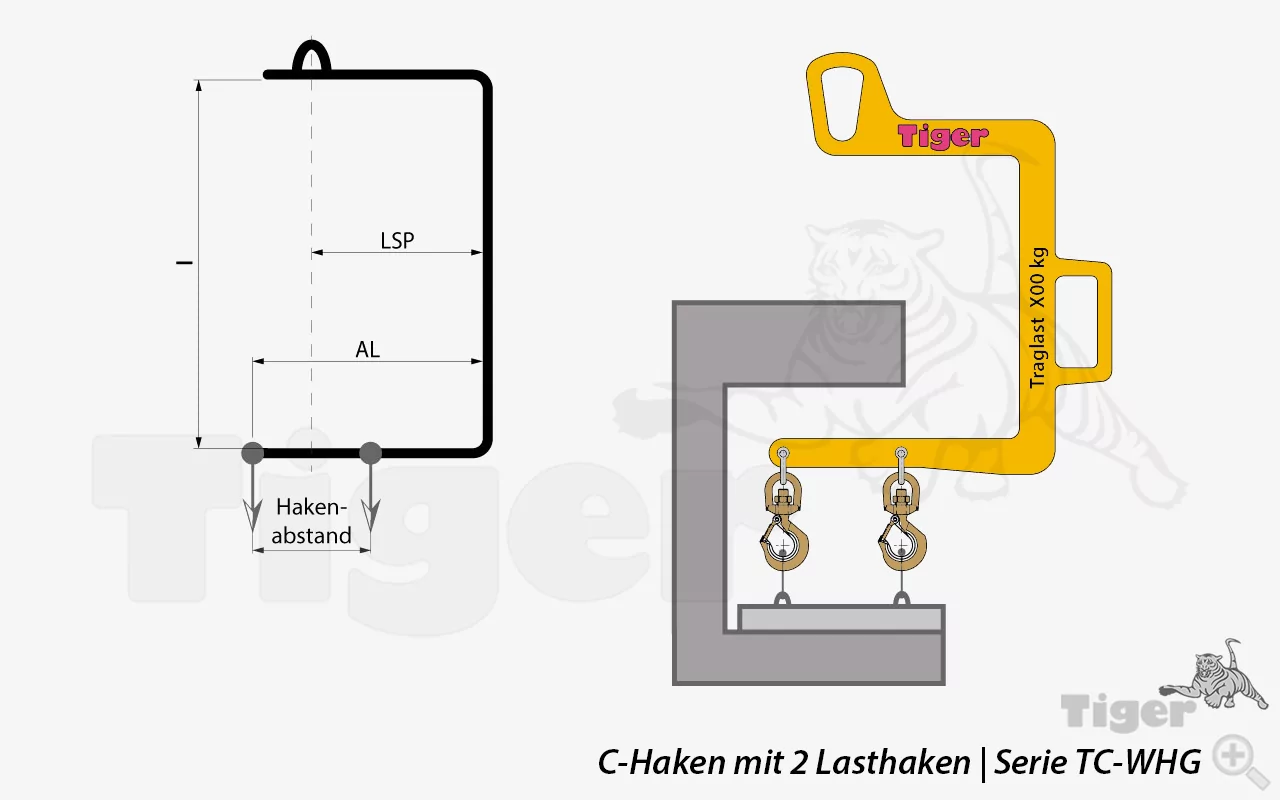

Variante mit 2 Lasthaken
(Bitte anfragen)
