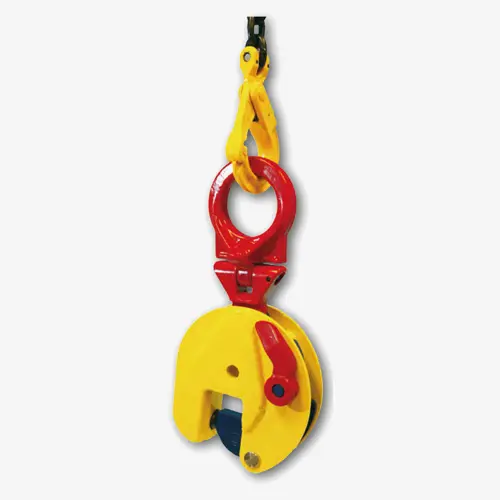

Terrier Vertikal-Hebeklemme TSU zum vertikalen Heben, Transportieren und Drehen von Stahlplatten (max. HRC 37-345 Hb)
Treffen Sie Ihre Auswahl:
Serie:
TSU
TSU
Ausgewählte Variante:
TSU-0,75-13
Lieferzeit: 2-3 Wochen
Frachtkosten ab Werk
Terrier Vertikal-Hebeklemme TSU für allgemeine Hebeaufgaben
Produktmerkmale
- Vertikal-Hebeklemme von Terrier
- Zum Heben, Transportieren und Drehen von Stahplatten aus allen Positionen
- Mit universellen, scharnierenden Tragring für zum Heben aus verschiedenen Winkeln
- Für harte Plattenoberflächen bis max. 37/345 Hb
- Mindestlast: 10 % der Traglast
- Oberfläche: gelb und rot lackiert
Produktbeschreibung
Terrier Vertikal-Hebeklemme TSU für allgemeine Hebeaufgaben
zum vertikalen Heben, Transportieren und Drehen aller Stahlplatten und Strukturen (max. HRC 37/345 Hb)

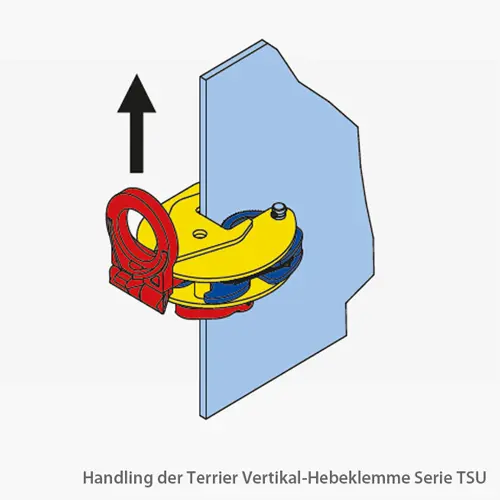

Diese Hebeklemme wird speziell zum Transport und zum Drehen von Metallplatten aus allen Lagen empfohlen.
Produktvorteile

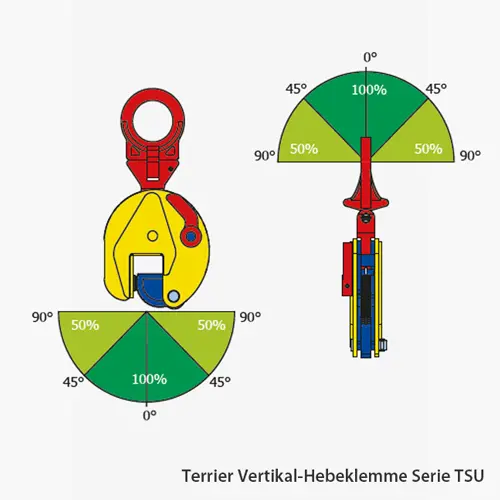

- Der universelle scharnierende Tragring garantiert in jeder Position einen Griff mit Druck, selbst beim seitlichen Heben von bis zu 90 Grad. Bitte beachten Sie, dass beim Heben in Winkeln von über 45 Grad die Tragfähigkeit geringer ist. Bitte entnehmen Sie den untenstehenden Abbildungen für den Tragfähigkeit Reduktion
- Längere Platten können ohne Einsatz einer Traverse gehoben werden, wenn zwei Klemmen an einer zweiarmigen Kettenschlinge eingesetzt werden
- Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht
- Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert
- Leichtgewichtiges Design
- Wartungsfrei
- Schwerlast-Klemmengehäuse
- einfacher Austausch von Ersatzteilen (auf Anfrage erhältlich)
Unterschied zu ähnlichen Serien
Die Serie TSEU und STSU verfügen gegenüber der Serie TSU (diese Serie) über einen größeren Greifbereich
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- 1 Stk. Terrier Hebeklemme TSU
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Die Mindestlast beträgt 10 % der angegebenen Traglast!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

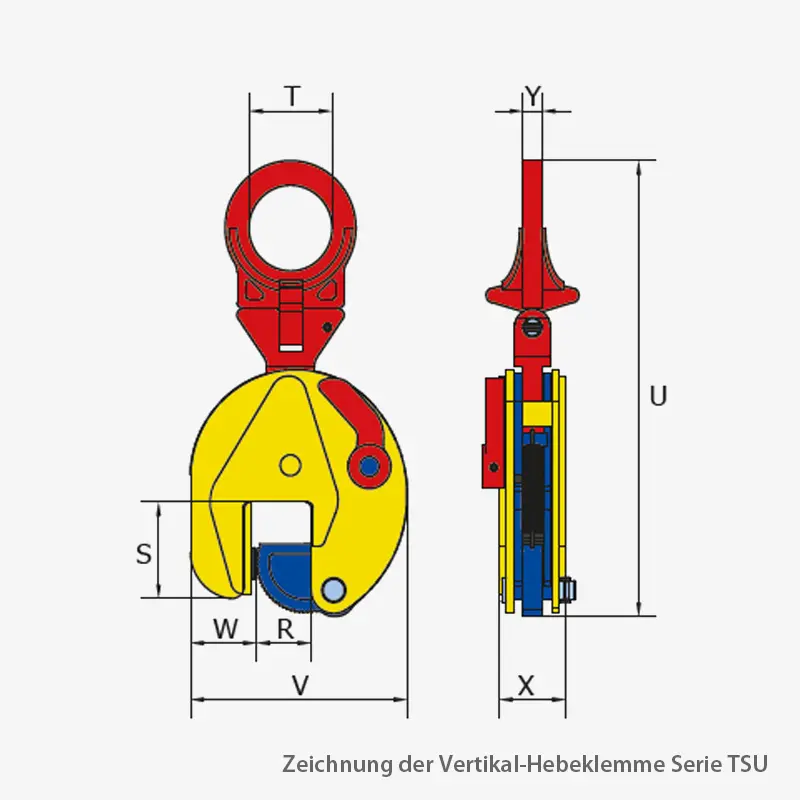

Variante TSU-0,75-13
| Greifbereich (R): | 0-13 [mm] |
|---|---|
| Eigengewicht: | 1,8 [kg] |
| Oberfläche: | lackiert |
| Material: | Stahl |
| Traglast: | 750 [kg] |
| ØT: | 30 [mm] |
| S: | 47 [mm] |
| U: | 203 [mm] |
| V: | 100 [mm] |
| W: | 37 [mm] |
| X: | 37 [mm] |
| Y: | 10 [mm] |
| Produktnummer | Greifbereich (R) | Traglast | Preis | |
|---|---|---|---|---|
| TSU-0,75-13 | 0-13 [mm] | 750 [kg] | 258,00 € | Übernehmen |
| TSU-12,0-52 | 0-41 [mm] | 12.000 [kg] | 1.273,00 € | Übernehmen |
| TSU-15,0-76 | 0-73 [mm] | 15.000 [kg] | 2.133,00 € | Übernehmen |
| TSU-17,0-76 | 0-74 [mm] | 17.000 [kg] | 3.229,00 € | Übernehmen |
| TSU-20,0-80 | 0-160 [mm] | 20.000 [kg] | 3.638,00 € | Übernehmen |
| TSU-25,0-85 | 0-160 [mm] | 25.000 [kg] | 4.032,00 € | Übernehmen |
| TSU-30,0-90 | 0-167 [mm] | 30.000 [kg] | 5.967,00 € | Übernehmen |
| TSU-4,5-25 | 0-16 [mm] | 4.500 [kg] | 525,00 € | Übernehmen |
| TSU-6,0-32 | 0-22 [mm] | 6.000 [kg] | 572,00 € | Übernehmen |
| TSU-7,5-40 | 0-27 [mm] | 7.500 [kg] | 706,00 € | Übernehmen |
| TSU-9,0-40 | 0-29 [mm] | 9.000 [kg] | 1.147,00 € | Übernehmen |
