Tiger Spulengreifer KG-SU zum Heben von stehenden Spulen (Spulen-Achse in horizontaler Position) per Kran
Produktmerkmale
- Tiger Spulengreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Formschlüssige Lastanhebung
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung

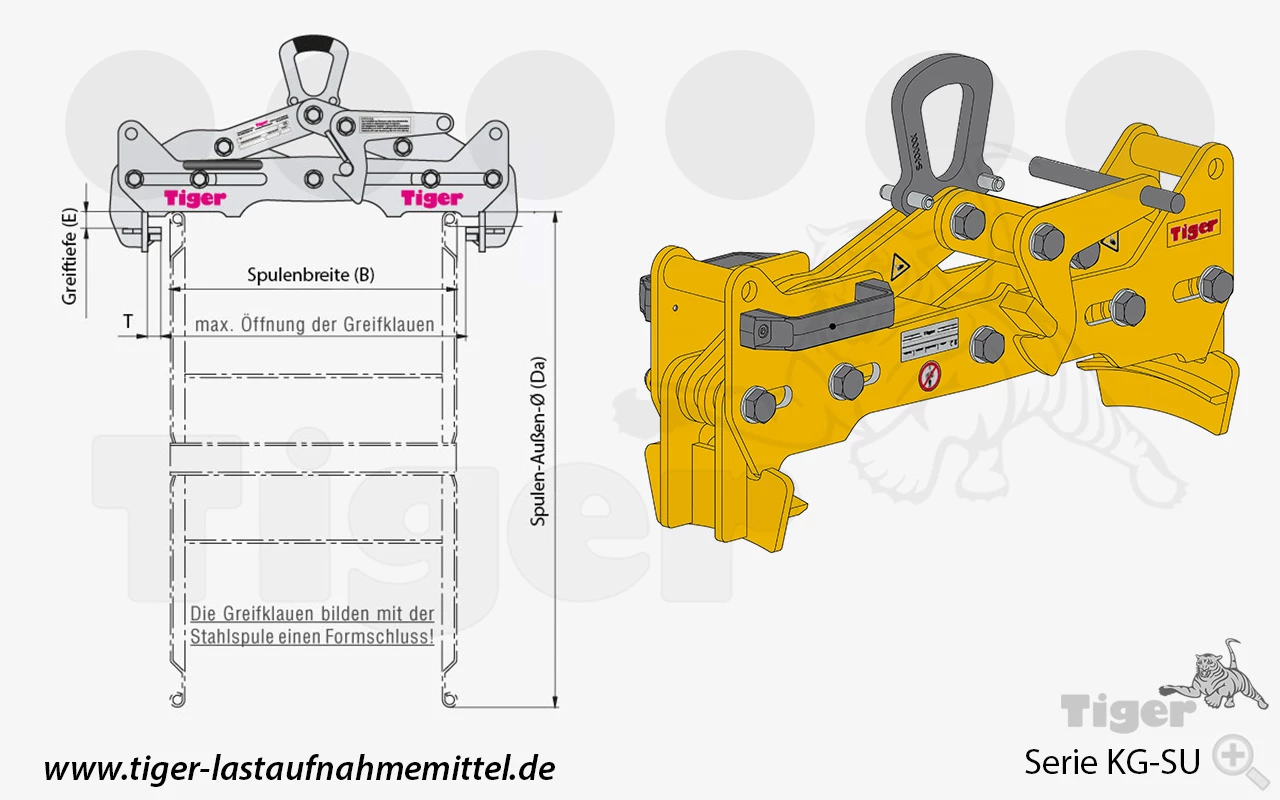

Der Tiger Hebegreifer für Maschinenspulen KG-SU muss auf den Laufreifen vom Spulenflansch abgelegt sein, um den Greifvorgang, mittels Kranhebezeug zu starten.
Formschlüssiger Greifvorgang - Die Greifsegmente fahren seitlich unter den Kragen der Spulenflansche.
Offenhaltefunktion über manuelle Hebelarretierung. Eine manuelle Entriegelung ist vor einer Lastanhebung notwendig.

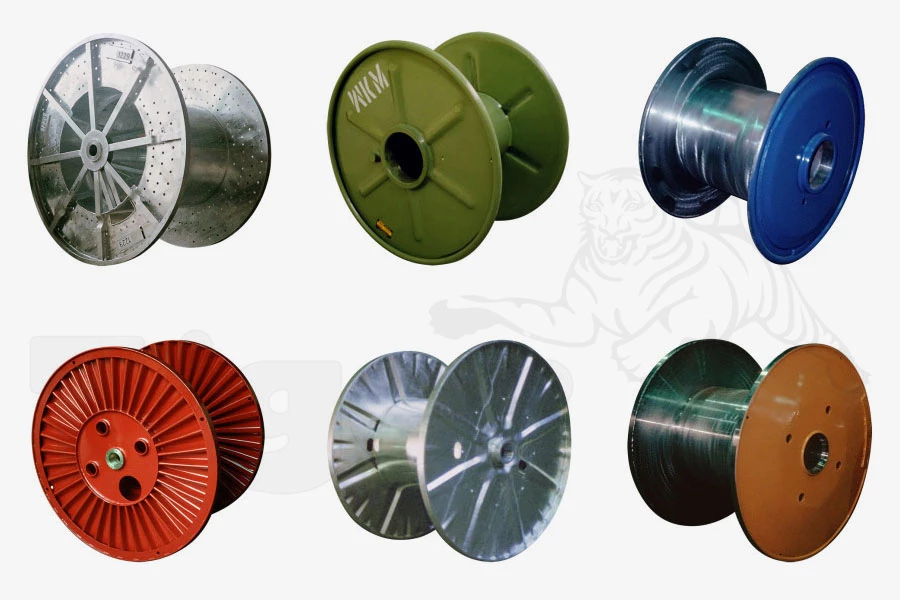

Passende Stahlspulen, die gehoben werden können:
- IWE Spulen - angelehnt an DIN 46395
- IWE Spulen - Typ: ATS - angelehnt an DIN 46395
- Sonderspulen - angelehnt an DIN 46397
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Anpassung an weitere Maschinenspulen
- Höhere Traglasten
Lieferumfang
- Tiger Spulengreifer KG-SU
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/07/9b/cd/1723544461/tiger-qr-code-banner-fuer-produktseiten-und-100000-lastwechsel-v2.gif?ts=1723544461)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c6/68/ff/1718971575/tiger-spulengreifer-serie-kg-su-typenuebersicht-lastaufnahmemittel.jpg?ts=1718971575)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c3/cd/84/1710423459/spulen-hebegreifer-kg-su-3.jpg?ts=1710423459)

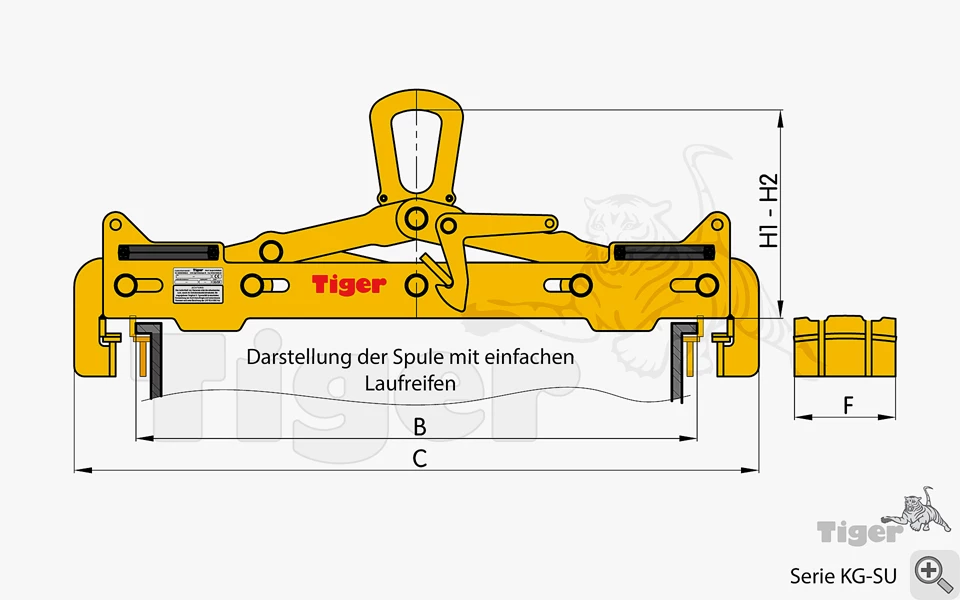

Variante KG-SU-030-355
Traglast: | 300 [kg] |
---|---|
Aktion: | EXPRESS |
Außen-Ø der Spule Da: | 500 [mm] |
Breite C des Greifers: | 500 [mm] |
Eigengewicht: | 10 [kg] |
F: | 150 [mm] |
für Spulen-Typ: | IWE Spulen angelehnt an DIN 46395 |
Greif-Ø Dg (Dg1 / Dg2): | 460 [mm] |
Greifbereich / Spulenbreite: | 355 [mm] |
Greiftiefe der Spule T ( T1 / T2): | 16 [mm] |
H1 - H2: | 200 - 255 [mm] |
Material: | Stahl |
Oberfläche: | RAL 1004 (Goldgelb) lackiert |
Spulenbreite ohne Narbe B: | 355 [mm] |
Werstoffe der Spule: | Stahl |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c3/cd/84/1710423459/spulen-hebegreifer-kg-su-3.jpg?ts=1710423459)

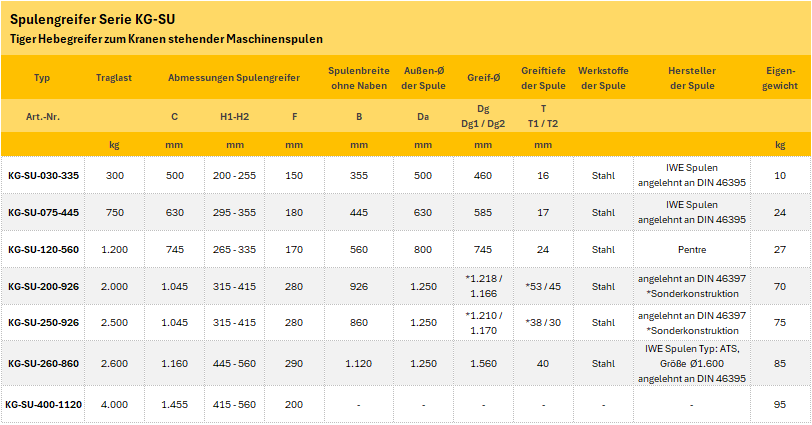

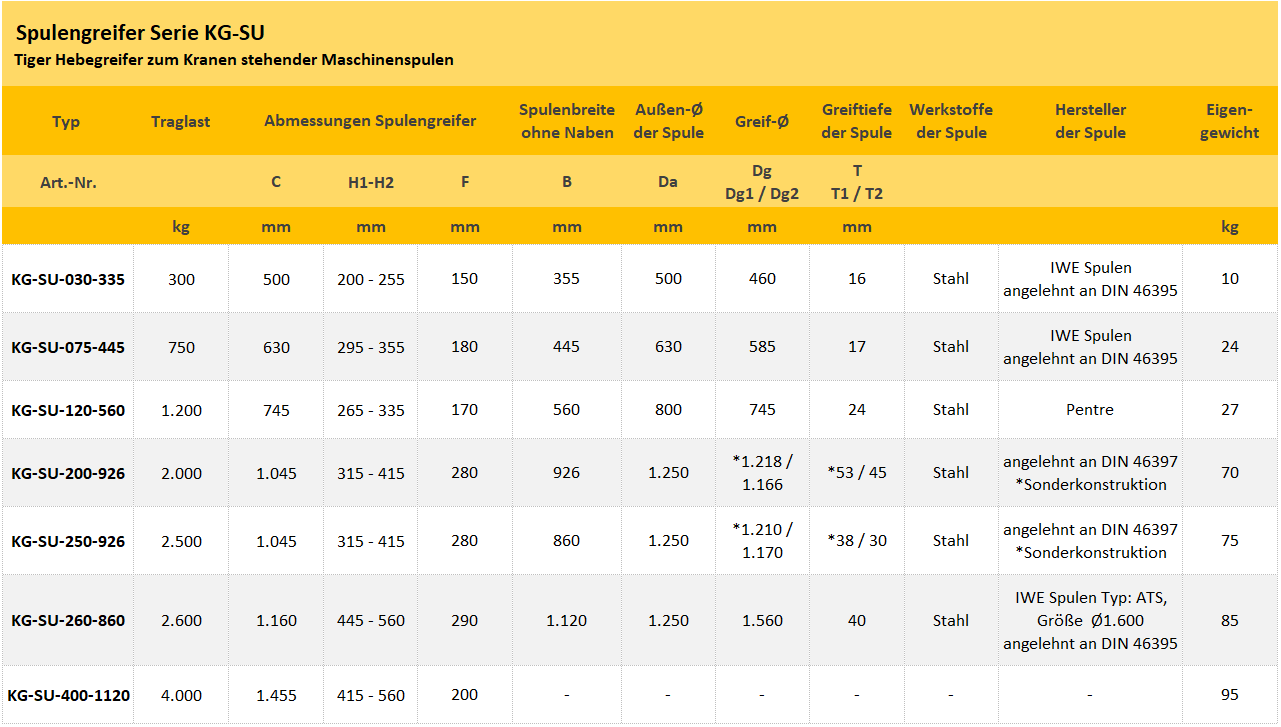

Produktnummer | Greifbereich / Spulenbreite | Traglast | Preis | |
---|---|---|---|---|
KG-SU-030-355 | 355 [mm] | 300 [kg] | 1630 € | Übernehmen |
KG-SU-075-445 | 445 [mm] | 750 [kg] | 2070 € | Übernehmen |
KG-SU-120-560 | 560 [mm] | 1.200 [kg] | 2195 € | Übernehmen |
KG-SU-200-926 | 926 [mm] | 2.000 [kg] | 3825 € | Übernehmen |
KG-SU-250-926 | 926 [mm] | 2.500 [kg] | 3710 € | Übernehmen |
KG-SU-260-860 | 860 [mm] | 2.600 [kg] | 4080 € | Übernehmen |
KG-SU-400-1120 | 1.120 [mm] | 4.000 [kg] | 4525 € | Übernehmen |
