Spulengreifer - Tiger Hebegreifer zum Kranen liegender Maschinenspulen
Treffen Sie Ihre Auswahl:
Serie:
KG-SWS
KG-SWS
Ausgewählte Variante:
KG-SWS-010-355_E30
Tiger Spulengreifer KG-SWS zum Heben von liegenden Maschinen-Spulen (Spulen-Achse in vertikaler Position)
Produktmerkmale
- Tiger Spulengreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Formschlüssige Lastanhebung
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Der Greifer muss auf dem Spulenflansch abgelegt sein, um den Greifvorgang, mittels Kranhebezeug zu starten.
Formschlüssiger Greifvorgang - Die Greifsegmente fahren unter den Flanschdurchmesser der Spule.
Der angegebene max. Wickelungs-Durchmesser muss eingehalten werden.
Offenhaltefunktion über manuelle Hebelarretierung - manuelle Entriegelung vor Lastanhebung notwendig.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Passende Spulen-Typen:
- Kunststoff-Spulen
K 355, VM 355, DWF 500, VM 400, VM 355
Hersteller: Häfner & Krullmann - Stahl-Spulen
Ø 760*, Ø 710, Ø 630, Ø 560 (an DIN 46395 und DIN 46397 angelehnt)
- Holz-Spulen / Holztrommeln
Hersteller: Bayka, Kabeltrommel, Michelfelder
Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Anpassung an weitere Maschinenspulen
Lieferumfang
- Tiger Spulen-Hebegreifer KG-SWS
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Variante KG-SWS-010-355_E30

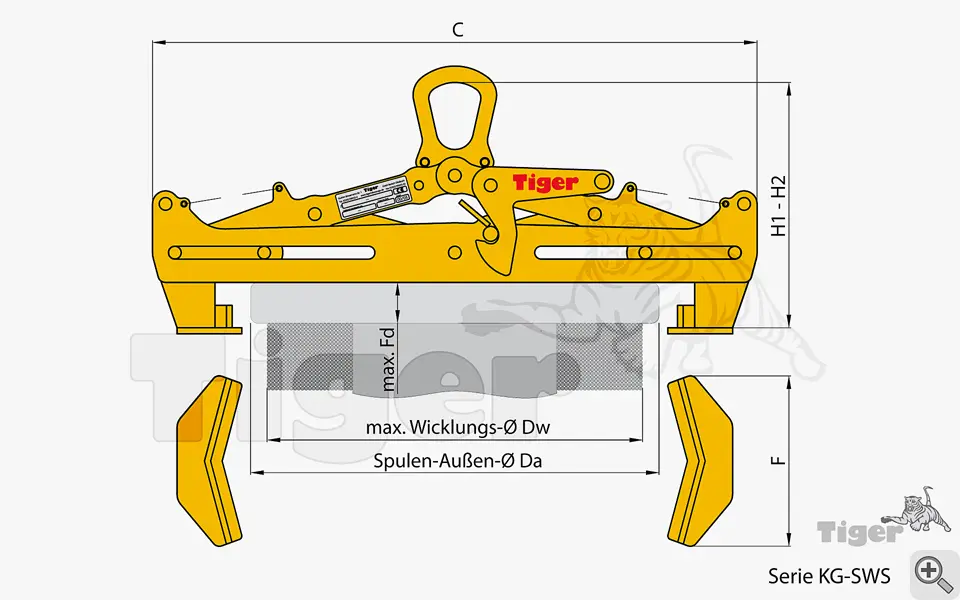

| passend für Spulentyp / Flansch-Ø: | K 355, VM 355 [mm] |
|---|---|
| Greif-Ø / Spulen-Außen-Ø Da: | 355 [mm] |
| max. Flansch-Höhe (Dicke): | 20 [mm] |
| Greif-Ø / Spulen Außen-Ø: | 355 [mm] |
| Breite C des Greifers: | 500 [mm] |
| Hersteller der Spule: | Häfner & Krullmann |
| Spulen-Werkstoff: | Kunststoff |
| max. Wicklung Ø: | 315 [mm] |
| Eigengewicht: | 9 [kg] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Material: | Stahl |
| Traglast: | 100 [kg] |
| H1 - H2: | 165 - 215 [mm] |
| F: | 150 [mm] |

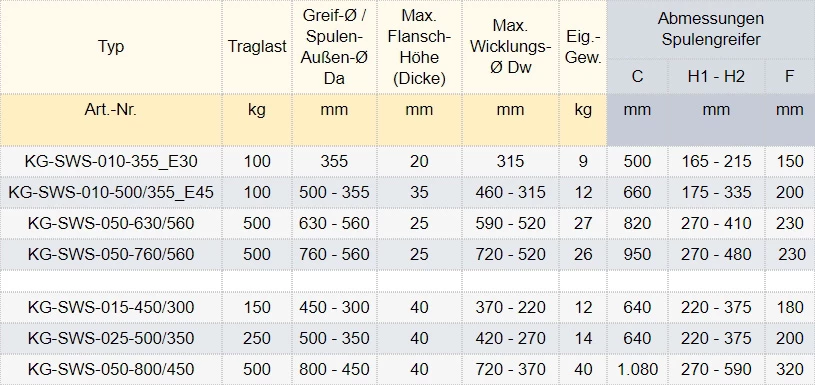

| Produktnummer | Greif-Ø / Spulen Außen-Ø | Traglast | Preis | |
|---|---|---|---|---|
| KG-SWS-010-355_E30 | 355 [mm] | 100 [kg] | 1.725,00 € | Übernehmen |
| KG-SWS-010-500/355_E45 | 355-500 [mm] | 100 [kg] | 1.880,00 € | Übernehmen |
| KG-SWS-015-450/300 | 300-450 [mm] | 150 [kg] | 2.005,00 € | Übernehmen |
| KG-SWS-025-500/350 | 350-500 [mm] | 250 [kg] | 1.950,00 € | Übernehmen |
| KG-SWS-050-630/560 | 560-630 [mm] | 500 [kg] | 2.200,00 € | Übernehmen |
| KG-SWS-050-760/560 | 560-760 [mm] | 500 [kg] | 2.235,00 € | Übernehmen |
| KG-SWS-050-800/450 | 450-800 [mm] | 500 [kg] | 2.180,00 € | Übernehmen |
