Spindelwinden mit Fußplatte zum Abstützen und Verschieben von Lasten - mit und ohne Fallhub
Treffen Sie Ihre Auswahl:
Serie:
SWH
Ausgewählte Variante:
SWH-1,0-AK
Lieferzeit: 2-3 Werktage
Frachtkosten ab Werk
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

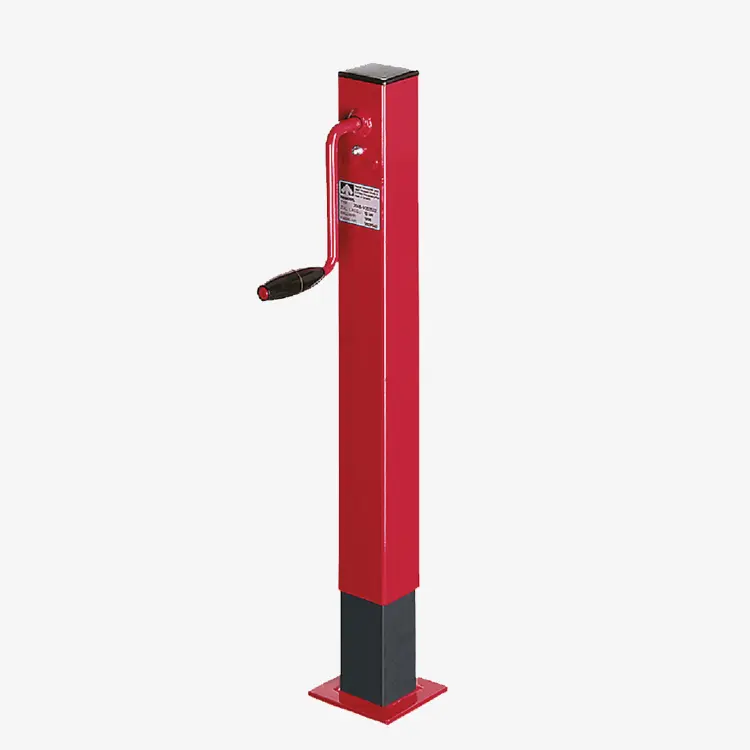

Spindelwinden SWH mit oder ohne zusätzlichem Fallhub
Produktmerkmale
- Robuste Vierkantrohr - Konstruktion
- Leichte, sichere Bedienung
- Montagefreundlich
- Selbsthemmende Trapez-Gewindespindel
- wartungsfreies Kegelradgetriebe
- Oberfläche: rot lackiert
Produktbeschreibung
Spindelwinden SWH mit oder ohne zusätzlichem Fallhub
Mit diesen handbetriebenen Spindelwinden können Lasten angepasst, abgestützt, nivelliert und verschoben werden.
Die Last wird einfach mit einer Handkurbel nach oben oder unten gekurbelt. Eine Fußplatte gibt der Winde hierbei einen sicheren Stand.
Durch die selbsthemmende Spindel wird die Last hierbei in jeder Position sicher gehalten.
Wir führen sie in zwei Grundausführungen: mit und ohne zusätzlichem Fallhub.
Optionen
- Ausführung in Zug- oder Zug-/Druckbelastung
- Andere Hub- und Bauhöhen
- Andere Fußformen
- Andere Kurbeln
- Zusätzliche Befestigungsmöglichkeiten
Lieferumfang
- Spindelwinde SWH
- Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/f0/3c/6d/1714987708/tigerhebezeuge-spindelwinden-serie-swh-typenuebersicht-hebezeuge.gif?ts=1714987708)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/d2/85/8e/1714987474/spindelwinde-swh-zeichnung.jpg?ts=1714987474)

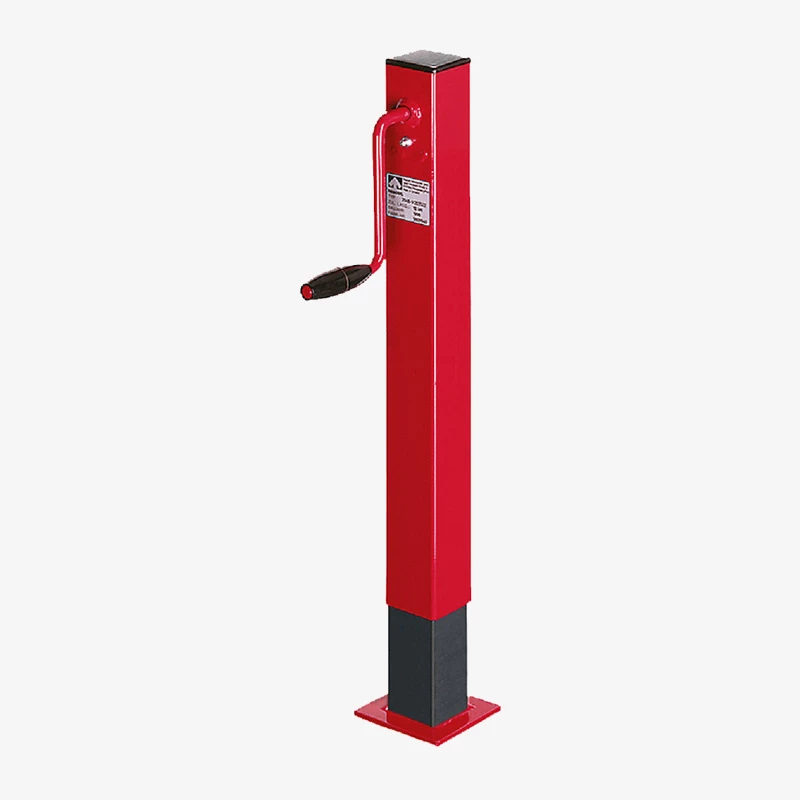

Variante SWH-1,0-AK
Antrieb: | mit abnehmbarer Kurbel |
---|---|
Ausführung: | mit Standardfußplatte |
Bauhöhe: | 525 [mm] |
Eigengewicht: | 5,5 [kg] |
Fallhub: | k.A. [mm] |
Hub je Kurbelumdrehung: | 1,9 [mm] |
Kurbeldruck: | 140 [N] |
Oberfläche: | RAL 2004 (Reinorange) pulverbeschichtet |
Übersetzung: | 1 : 1,6 |
zulässige Drucklast: | 1.000 [kg] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/dd/32/00/1714987471/spindelwinde-swh-fallhub-zeichnung.jpg?ts=1714987471)
Produktnummer | Antrieb | Ausführung | zulässige Drucklast | Preis | |
---|---|---|---|---|---|
SWH-0,5-AK | mit abnehmbarer Kurbel | mit Standardfußplatte | 500 [kg] | 234 € | Übernehmen |
SWH-0,5-AK_FH | mit abnehmbarer Kurbel | mit zusätzlichem Fallhub | 500 [kg] | 306 € | Übernehmen |
SWH-0,5-FK | mit fester Kurbel | mit Standardfußplatte | 500 [kg] | 205 € | Übernehmen |
SWH-0,5-FK_FH | mit fester Kurbel | mit zusätzlichem Fallhub | 500 [kg] | 289 € | Übernehmen |
SWH-0,5-OK | mit Antriebszapfen (ohne Kurbel) | mit Standardfußplatte | 500 [kg] | 208 € | Übernehmen |
SWH-0,5-OK_FH | mit Antriebszapfen (ohne Kurbel) | mit zusätzlichem Fallhub | 500 [kg] | 298 € | Übernehmen |
SWH-1,0-AK | mit abnehmbarer Kurbel | mit Standardfußplatte | 1.000 [kg] | 256 € | Übernehmen |
SWH-1,0-AK_FH | mit abnehmbarer Kurbel | mit zusätzlichem Fallhub | 1.000 [kg] | 381 € | Übernehmen |
SWH-1,0-FK | mit fester Kurbel | mit Standardfußplatte | 1.000 [kg] | 229 € | Übernehmen |
SWH-1,0-FK_FH | mit fester Kurbel | mit zusätzlichem Fallhub | 1.000 [kg] | 353 € | Übernehmen |
SWH-1,0-OK | mit Antriebszapfen (ohne Kurbel) | mit Standardfußplatte | 1.000 [kg] | 229 € | Übernehmen |
SWH-1,0-OK_FH | mit Antriebszapfen (ohne Kurbel) | mit zusätzlichem Fallhub | 1.000 [kg] | 357 € | Übernehmen |
SWH-3,0-AK | mit abnehmbarer Kurbel | mit Standardfußplatte | 3.000 [kg] | 390 € | Übernehmen |
SWH-3,0-AK_FH | mit abnehmbarer Kurbel | mit zusätzlichem Fallhub | 3.000 [kg] | 489 € | Übernehmen |
SWH-3,0-OK | mit Antriebszapfen (ohne Kurbel) | mit Standardfußplatte | 3.000 [kg] | 359 € | Übernehmen |
SWH-3,0-OK_FH | mit Antriebszapfen (ohne Kurbel) | mit zusätzlichem Fallhub | 3.000 [kg] | 465 € | Übernehmen |
