Spindelheber – Nivelliersystem für ISO-Container zum Anheben von Seecontainern und Frachtcontainern
Treffen Sie Ihre Auswahl:
Serie:
SH
Ausgewählte Variante:
SH-2930
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Spindelheber SH - Nivelliersystem für ISO-Container zum Anheben von Seecontainern
Produktmerkmale
- Spindel-Hebesystem zum Anheben eines ISO-Containers
- Gemäß DGUV-V 54 bzw. Maschinenrichtlinie 2006/42/EG Anhang VIIB und folgende
- 4 Stk. Spindelheber im Set
- Oberfläche: lackiert
Produktbeschreibung

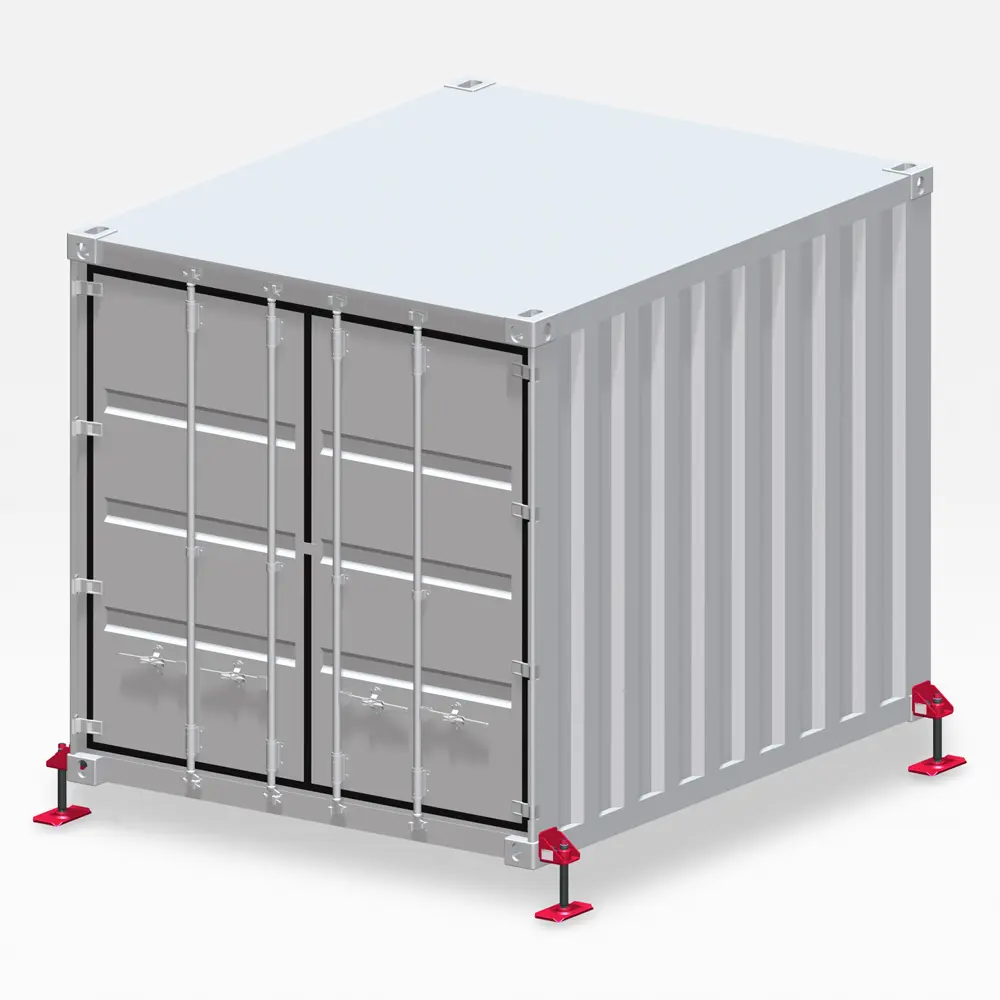

Dieses Container-Nivelliersystem besteht aus vier Spindelhebern zum direkten Anheben eines ISO-Containers vom Boden aus.
Das Hubsystem dient dem Abstützen, waagerechten Ausrichten und Nivellieren eines Seecontainers mit ISO-Ecken.
Zum Anbau an Frachtcontainer nach ISO 668 mit Eckbeschlägen nach ISO 1161.
Die Fußplatte des Kugelfußes ist allseitig neigbar (max. 10°) und ermöglicht das Abstellen des Containers auf unebenem Untergrund.

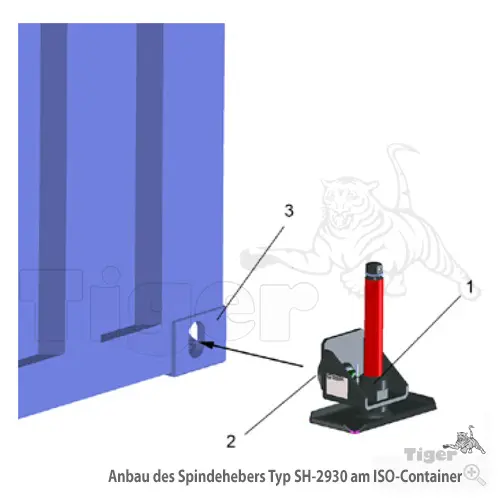

Jeder einzelner Spindelheber wird seitlich an der unteren ISO-Ecke (ISO 1161) angebaut. Das Hubelement besteht aus einer Spindel-Mutter-Paarung.

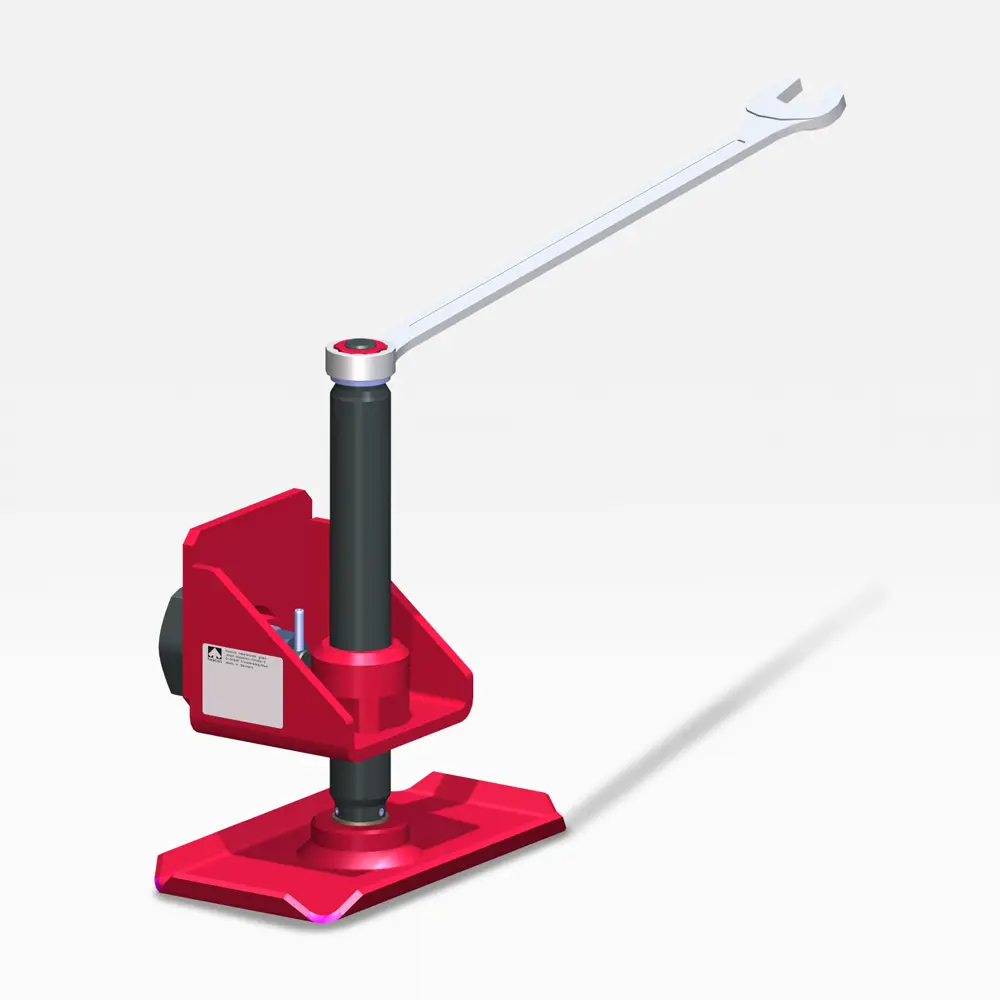

Hubvorgang bei Typ SH-2930
Zum Anheben wird der Gabelringschlüssel am oberen Sechskant der Spindel aufstecken. Durch Drehen der Spindel mittels Gabelringschlüssel im Uhrzeigersinn wird der Spindelheber SH-2930 ausgefahren. Zum Einfahren des Spindelhebers der Gabelringschlüssel gegen den Uhrzeigersinn drehen.
Hubvorgang bei Typ SH-2931
Mit dem mitgelieferten Hebel wird der Spindelheber SH-2931 angebaut. Der Antrieb der Spindel erfolgt mit dem Hebel direkt. Über die stillstehende Mutter wird die Drehbewegung in
eine Längsbewegung umgewandelt und somit die Hubbewegung realisiert.
Optionen
Lieferumfang
- 4 Stk. Spindelheber SH-2930
- 1 Stk. Gabelringschlüssel SW30
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
- 4 Stk. Spindelheber SH-2931
- 4 Stk. Hebel
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/e2/19/dd/1716786785/tigerhebezeuge-spindelheber-serie-sh-fuer-iso-container-typenuebersicht-hebezeuge.jpg?ts=1716786785)
Variante SH-2930
System-Traglast: | 10.000 [kg] |
---|---|
Traglast (4 Stützten) dyn.: | 10.000 [kg] |
Traglast (4 Stützten) stat.: | 10.000 [kg] |
Traglast/Stütze dyn.: | 3.000 [kg] |
Traglast/Stütze stat.: | 5.000 [kg] |
Aufnahme: | ISO-Ecke unten, seitlich |
Eigengewicht: | 36 [kg] |
Hub max.: | 200 [mm] |
Hub/Spindelumdrehung: | 5 [mm] |
Oberfläche: | galavanisch verzinkt (DIN 50962) schwarz |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/9f/71/af/1716786793/tigerhebezeuge-spindelheber-typ-sh-2930-fuer-iso-seecontainer-hebezeuge.jpg?ts=1716786793)
Produktnummer | Aufnahme | System-Traglast | Traglast/Stütze dyn. | Preis | |
---|---|---|---|---|---|
SH-2930 | ISO-Ecke unten, seitlich | 10.000 [kg] | 3.000 [kg] | 1421 € | Übernehmen |
SH-2931 | ISO-Ecke unten | 10.000 [kg] | 3.000 [kg] | 1716 € | Übernehmen |
