Spindelgreifer mit drehbaren Prismenbacken zum Kranen von Rundmaterial
Treffen Sie Ihre Auswahl:
Serie:
STD-SK
Ausgewählte Variante:
STD-SK-015-400/250
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Tiger Spindelgreifer mit drehbaren Prismenbacken zum Heben und Wenden von Rundgütern per Kran
Produktmerkmale
- Aufhängung für Einfachhaken DIN 15401
- Reibschlüssige Lastanhebung
- Material: Hochwertiger Stahl für maximale Stabilität und Langlebigkeit
- Handrad mit eingebauter Durchrutschkupplung (Drehmomentbegrenzer)
- Automatische Rückdrehsperre zur Verhinderung eines unbeabsichtigten Öffnens des Greifers
- Drehbar gelagerte Andruckprismen (werden alle 90° positioniert)
- Prisma wird mittels Rastbolzen arretiert
- Drehbare Backen: Flexibilität beim Greifen und Bewegen von Materialien
- Robustes Design: Hergestellt aus hochwertigen Materialien für maximale Haltbarkeit
- Einfache Bedienung: Benutzerfreundlicher Mechanismus für schnelles und effizientes Arbeiten
- Flexibilität: Drehbare Prismenbacken ermöglichen eine vielseitige Anwendung
- Langlebigkeit: Robuste Konstruktion für den dauerhaften Einsatz in anspruchsvollen Umgebungen
- Effizienzsteigerung: Schnelles und sicheres Heben von Materialien spart Zeit und Aufwand
- Greifkapazität: Verschiedene Ausführungen verfügbar für unterschiedliche Lasten
- Backen: drehbar für maximale Flexibilität
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Spindelgreifer STD-SK mit drehbaren Prismenbacken zum Heben von Rundmaterial per Kran
Der Tiger Spindelgreifer STD-SK ist speziell entwickelt worden, um das sichere und effiziente Heben von Rundmaterial zu gewährleisten. Mit seinen drehbaren Prismenbacken bietet dieser Greifer eine optimale Hebelösung für verschiedenste industrielle Anwendungen, bei denen Rundmaterialien sicher transportiert und positioniert werden müssen.
Das Öffnen und Schließen des Greifers erfolgt durch Kurbeln an der Spindel. Handrad ist mit einem mit einem Drehmomentbegrenzer kombiniert, um die benötigte Anpresskraft der Greifbacken sicherstellen zu können.
Das Wenden erfolgt am Greifgut selber*.
Diese Spindelgreifer sind zum Wenden von Rundmaterialien bzw. Lastgütern mit runder Außengeometrie und max. 200 kg Lastgewicht.
Diese Bauart eignet sich für Hebevorgänge, bei denen die Andruckbacken stufenlos, parallel und ohne Höhenverschiebung (es wird kein Abstützpunkt benötigt) an das Greifgut heranfahren müssen. Bei dieser Wendezange wird über die Spindel der größtmögliche Anpreßdruck auf das Lastgut ausgeübt, um einen sicheren Reibschluß zu erzielen.
Der Spindelgreifer bezieht die notwendige Anpresskraft der Greifbacken aus der konstruktiven Spindelgeometrie und aus der Handkraft am Handrad. Das benötigte Drehmoment beim Spannen bzw. die korrekte Anpresskraft der Greifbacken ist erreicht, wenn die Durchrutschkupplung ausrückt. Durch Betätigung des Handrades öffnet und schließt der Greifer.
Um ein unbeabsichtigtes Öffnen zu verhindern, ist dieser Spindelgreifer mit einer Rückdrehsperre ausgerüstet, Die Sperre wird beim Spannen der Backen automatisch aktiviert. Das Lösen der Backen ist erst möglich, wenn die Sperrklinke nach oben betätigt und eingerastet wird. Ein erneutes Spannen der Backen aktiviert die Rückdrehsperre automatisch.
Bei Lasten über 200 kg ein Spindelgreifer mit erhöhter Anpreßkraft (auf Anfrage) oder aber der Tiger Spindelgreifer STD-K-SK einzusetzen.
Anwendungsbereiche
Der Tiger Spindelgreifer STD-SK mit drehbaren Prismenbacken ist ideal für den Einsatz in Industrie- und Fertigungsbetrieben, in denen Rundmaterialien wie Rohre, Stangen und andere zylindrische Objekte regelmäßig gehoben und bewegt werden müssen. Er bietet eine zuverlässige und sichere Lösung für das Materialhandling in verschiedensten Anwendungen.
Investieren Sie in den Tiger Spindelgreifer STD-SK mit drehbaren Prismenbacken und optimieren Sie Ihre Arbeitsprozesse beim Heben und Transportieren von Rundmaterialien. Bestellen Sie jetzt und profitieren Sie von einer zuverlässigen und effizienten Lösung für Ihre Hebeanforderungen!
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung (DEU/ENG) sowie eine Konformitätserklärung.
Gerne passen wir unsere Tiger Spindelinnengreifer auch auf Ihre konkrete Anforderung an!
*) Wie bieten unsere Spindelgreifer mit Drehgetriebe an (Serie STD-SK-SG).
Optionen
- Höhere Traglasten
- Andere Abmessungen
- Angepasste Pallenform (Prismenbacken)
Diese Tiger Sonder-Lastaufnahmemittel können auf Ihre Anforderung individuell angepaßt werden.
Bitte fragen Sie hierfür einfach an!
Lieferumfang
- Tiger Spindelgreifer STD-SK
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Um den sicheren Transport zu gewährleisten, darf die Greifoberfläche nicht sehr glatt und muss ölfrei, fettfrei sowie absolut trocken sein.
Die Eignung des jeweiligen Reibbelages ist mit der entsprechenden Greifgut-Oberfläche abzustimmen!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/b6/57/26/1713445219/tiger-qr-code-banner-fuer-produktseiten-v2e.jpg?ts=1713445219)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c1/b8/e3/1713445249/tiger-spindelgreifer-serie-std-sk-typenuebersicht-lastaufnahmemittel.jpg?ts=1713445249)

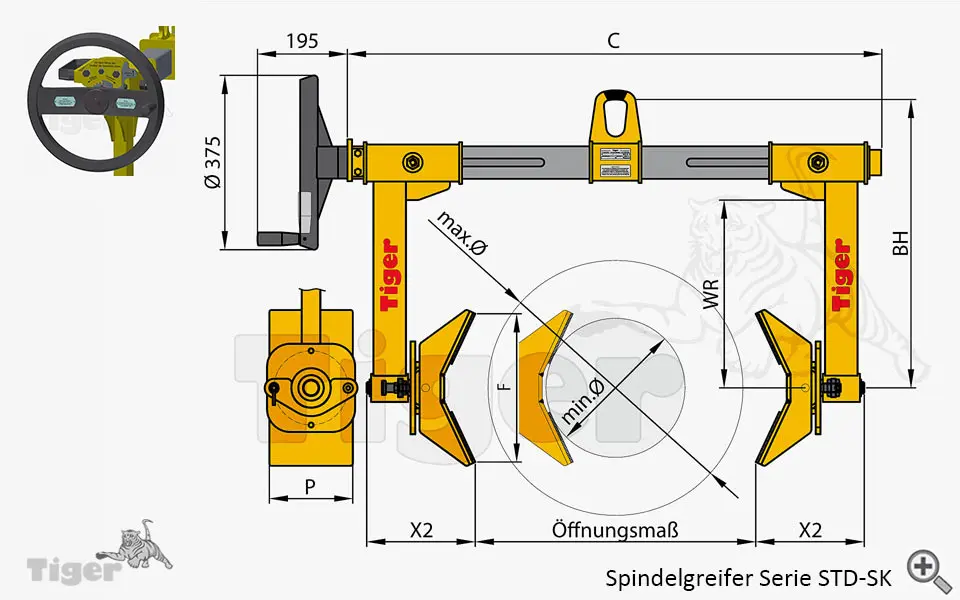

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/fa/92/1a/1706885498/spindelgreifer-std-sk-zeichnung.jpg?ts=1708939191)
Variante STD-SK-015-400/250
Traglast: | 150 [kg] |
---|---|
BH: | 600 [mm] |
C: | 1.060 [mm] |
Eigengewicht: | 55 [kg] |
Einstellwert der Durchrutschkupplung: | k. A. [Nm] |
F: | 220 [mm] |
Greifbereich-Ø: | 250-400 [mm] |
Material: | Stahl |
Oberfläche: | RAL 1004 (Goldgelb) lackiert |
Pallenhöhe P: | 150 [mm] |
Reibbelag: | Bremsband |
Wenderadius WR: | 350 [mm] |
X2: | 225 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/fa/92/1a/1706885498/spindelgreifer-std-sk-zeichnung.jpg?ts=1708939191)

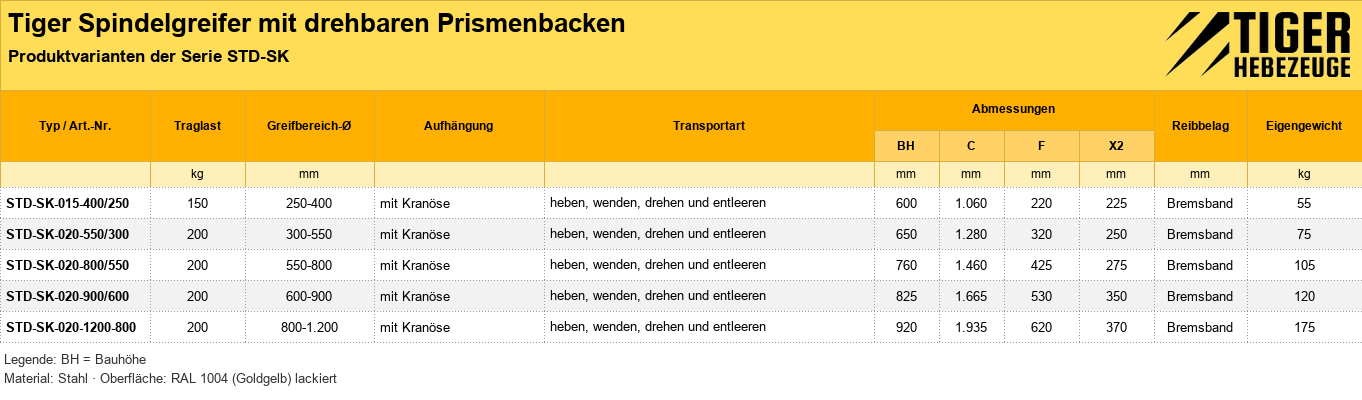

Produktnummer | Greifbereich-Ø | Traglast | Preis | |
---|---|---|---|---|
STD-SK-015-400/250 | 250-400 [mm] | 150 [kg] | 6640 € | Übernehmen |
STD-SK-020-1200-800 | 800-1.200 [mm] | 200 [kg] | 8595 € | Übernehmen |
STD-SK-020-550/300 | 300-550 [mm] | 200 [kg] | 6765 € | Übernehmen |
STD-SK-020-800/550 | 550-800 [mm] | 200 [kg] | 7615 € | Übernehmen |
STD-SK-020-900/600 | 600-900 [mm] | 200 [kg] | 8470 € | Übernehmen |
