Schwerlast-Transportfahrwerke mit Nylon-Rollen zur 3-Punkt-Auflage TH: 180 mm
Treffen Sie Ihre Auswahl:
Serie:
i-XNL
Ausgewählte Variante:
iXN-50-S
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

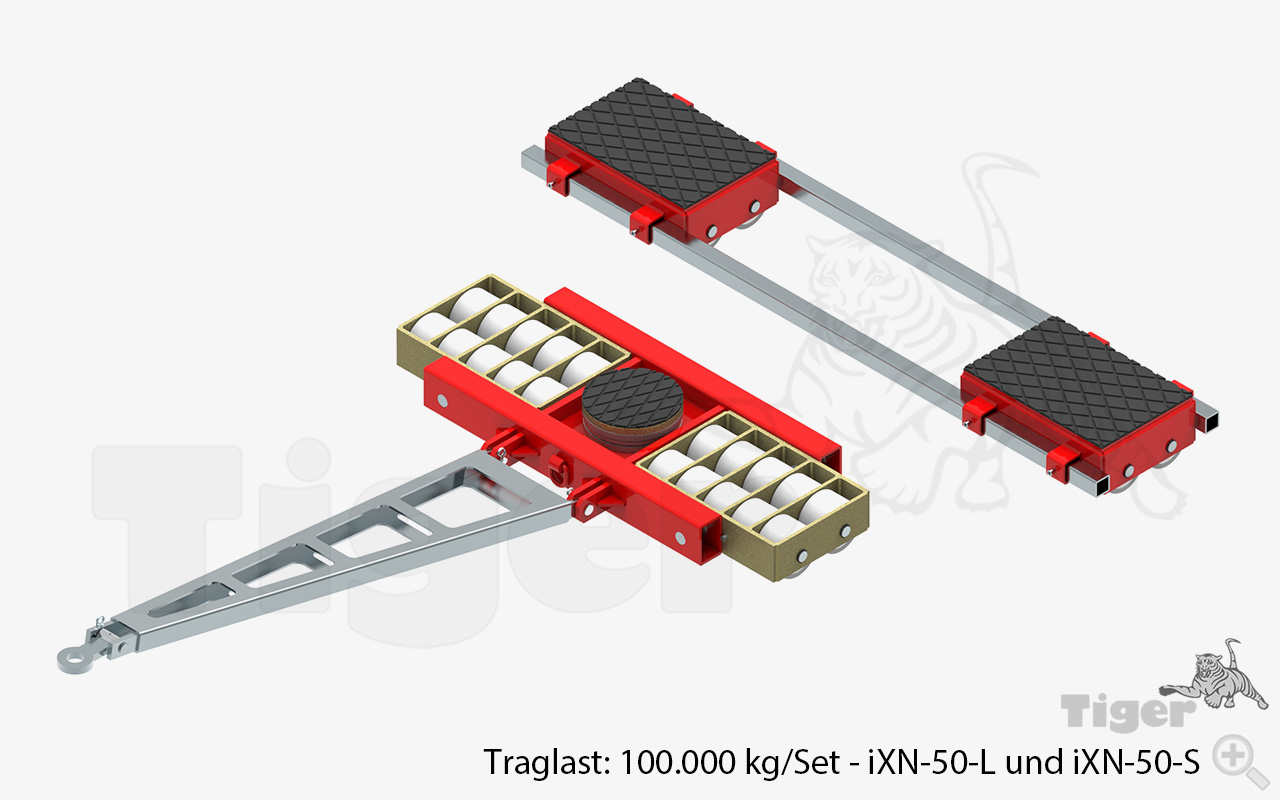

Schwerlast-Transportfahrwerk ECO-Skate® i-XNL mit einzeln gelagerten Nylonrollen zur 3-Punktauflage
Produktmerkmale
- Schwerlastfahrwerke für die 3-Punkt-Lastauflage
- Industriequalität "Made in Germany"
- Traglast im Set bis zu 100.000 kg
- Mit Deichsel und Verbindungsstange
- Mit einzeln gelagerten Schwerlastrollen
- Rollen aus Polyamid (Nylon)
- Rollengröße (Ø x B): 140 x 85 mm
- Fahrkwerk-Höhe: 180 mm
- Oberflächen: pulverbeschichtet und verzinkt
Produktbeschreibung
Bei den Schwerlastfahrwerken der Serie i-XNL ist jede Transportrolle einzeln gelagert. So wird ein Durchbiegen der Achse bei kurzzeitiger Überlastung verhindert.
Jedes Schwerlastfahrwerk der Serie i-XNL kann beliebig mit den anderen Transportfahrwerken für den Schwerlasttransport kombiniert werden.
Die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten.
Die Fahrwerke sind serienmäßig mit Nylonrollen (NY-Rollen) ausgestattet, die im Bedarfsfall auch einzeln nachbestellt werden können.
Die eingesetzten Nylonrollen werden aus Vollmaterial gefertigt und nicht im Spritzgußverfahren hergestellt. Sie sind dadurch besonders hochwertig und abriebfest.
Die sehr hohen Traglasten, die daraus auch resultieren, können mit Rollen aus herkömmlichen Nylonrohren nicht erreicht werden.
Optionen
Lieferumfang
- Schwerlast-Transportfahrwerk ECO-Skate® i-XNL
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/4b/be/a9/1718376534/tigerhebzeuge-schwerlastfahrwerk-serie-ixnl-typenuebersicht-transportgeraete.gif?ts=1718376534)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/05/fe/9e/1707119789/transportfahrwerke-i-xnl-zeichnung.jpg?ts=1707119789)

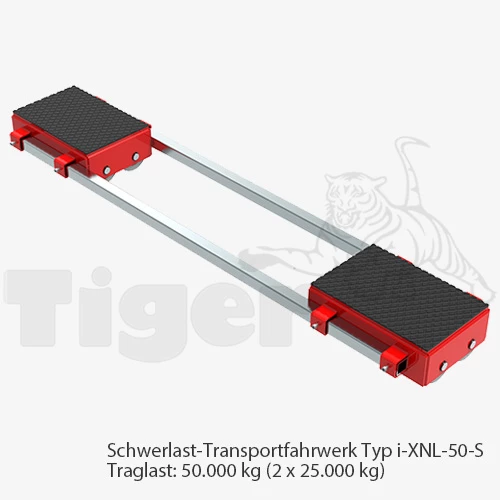

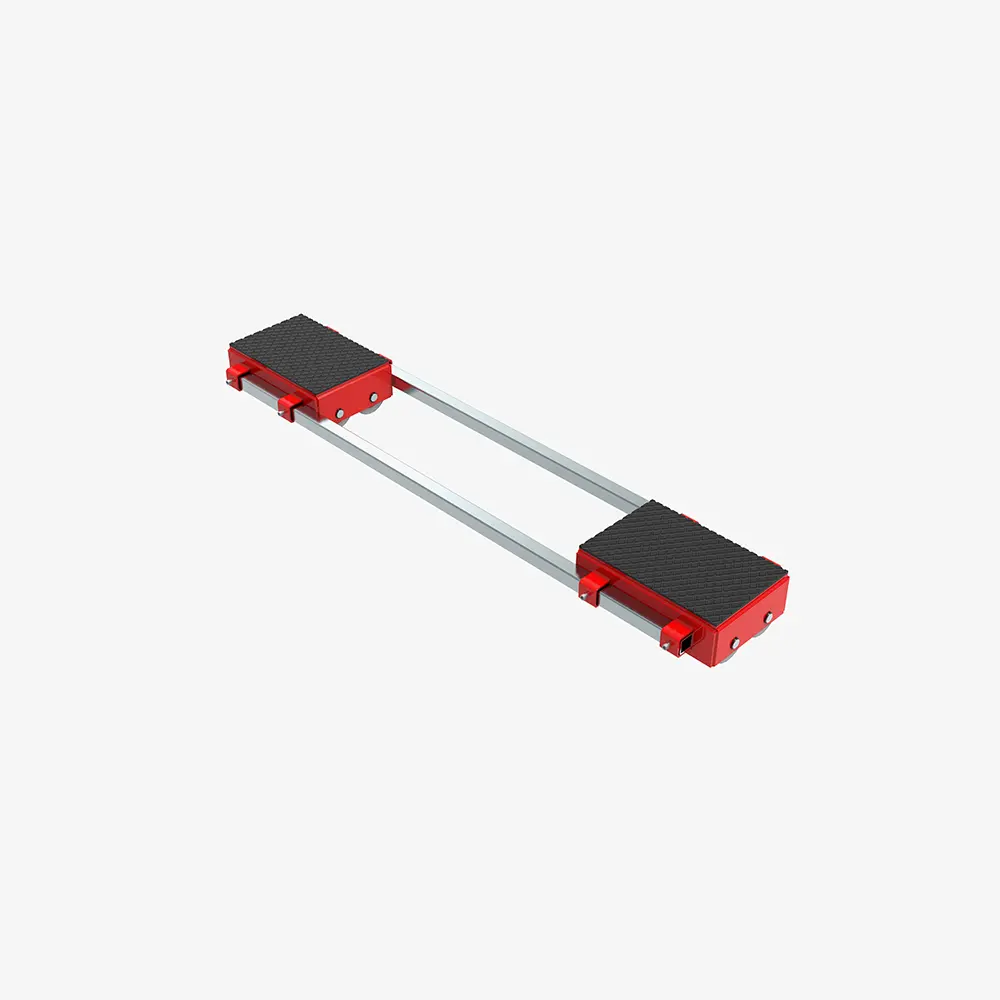

Variante iXN-50-S
Traglast: | 50.000 [kg] |
---|---|
Traglast als Set: | 100.000 [kg] |
Abmessung (L x B x H): | 464 x 505 x 180 [mm] |
Anz. Rollen: | 2 x 10 |
Auflagefläche: | 318 x 480 [mm] |
Ausführung: | hinteres Fahrwerk, starr |
Deichsel-Länge: | k.A. [mm] |
Eigengewicht: | 174 [kg] |
Oberfläche: | RAL 3000 (Feuerrot) pulverbeschichtet |
Rollen-Ausführung: | Nylon |
Rollengröße (Ø x B): | 140 x 85 [mm] |
Transporthöhe: | 180 [mm] |
Verstellbarkeit V: | 550 - 1.650 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/05/fe/9e/1707119789/transportfahrwerke-i-xnl-zeichnung.jpg?ts=1707119789)
Produktnummer | Ausführung | Traglast | Transporthöhe | Preis | |
---|---|---|---|---|---|
iXN-20-L | vorderes Fahrwerk inkl. Deichsel | 20.000 [kg] | 180 [mm] | 3053 € | Übernehmen |
iXN-20-S | hinteres Fahrwerk, starr | 20.000 [kg] | 180 [mm] | 2106 € | Übernehmen |
iXN-30-L | vorderes Fahrwerk inkl. Deichsel | 30.000 [kg] | 180 [mm] | 3551 € | Übernehmen |
iXN-30-S | hinteres Fahrwerk, starr | 30.000 [kg] | 180 [mm] | 2651 € | Übernehmen |
iXN-40-L | vorderes Fahrwerk inkl. Deichsel | 40.000 [kg] | 180 [mm] | 4412 € | Übernehmen |
iXN-40-S | hinteres Fahrwerk, starr | 40.000 [kg] | 180 [mm] | 3570 € | Übernehmen |
iXN-50-L | vorderes Fahrwerk inkl. Deichsel | 50.000 [kg] | 180 [mm] | 5350 € | Übernehmen |
iXN-50-S | hinteres Fahrwerk, starr | 50.000 [kg] | 180 [mm] | 4345 € | Übernehmen |
Produkt-Features der ECO-Skate® Transportfahrwerke i-XNL
-
- Nylonrollen (NY-Rollen)
Die Fahrwerke werden serienmäßig mit Nylonrollen ausgestattet, die auch einzeln bestellt werden können. - Einzellagerung
Jede Rolle ist bei den Fahrwerken der Serie i-XNL einzeln gelagert. Damit wird ein Durchbiegen der Achse bei eventuell kurzzeitiger Überlast verhindert. - Deichsel und Verbindungsstange
Die Transportfahrwerke werden serienmäßig mit Deichsel und Verbindungsstange ausgeliefert (Sonderlängen auf Anfrage).
Die beiden Verbindungsstangen sind aus stabilen verzinkten Vierkantrohren. - Kombinierbar
Alle Transportfahrwerke der Serie i-XNL können beliebig untereinander und mit Schwerlast Transportfahrwerken der Serie DUO kombiniert werden.
Die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten.
- Nylonrollen (NY-Rollen)
Für eine 3-Punkt-Auflage werden immer 2 Fahrwerkteile benötigt.
Bitte achten Sie bei Ihrer Bestellung darauf, ein vorderes und ein hinteres Fahrwerkteil gleicher Höhe auszuwählen!
