Schraub-Hebeklemme für alle Zugrichtungen zum Blech-Transport per Kran
Treffen Sie Ihre Auswahl:
Serie:
TSZ
TSZ
Ausgewählte Variante:
TSZ-0,5
Lieferzeit: 3-10 Werktage
Frachtkosten ab Werk
Tigrip Schraub-Hebeklemmen TSZ für dreidimensionale Zugrichtungen beim Transport von Blechen, Profilen und Bauteilen per Kran
Produktmerkmale
- Schraub-Hebeklemme für den Kran-Transport von Bauteilen
- In drei Zugrichtungen belastbar
- Ohne Mindesttraglast
- Oberfläche: gelb und schwarz lackiert
Produktbeschreibung
Tigrip Schraub-Hebeklemmen TSZ für dreidimensionale Zugrichtungen beim Transport von Blechen, Profilen und Bauteilen per Kran
Die 3D-Schraubklemmen der Serie TSZ von Tigrip sind in allen Zugrichtungen belastbar. Für den Betrieb ist keine Mindestlast erforderlich.

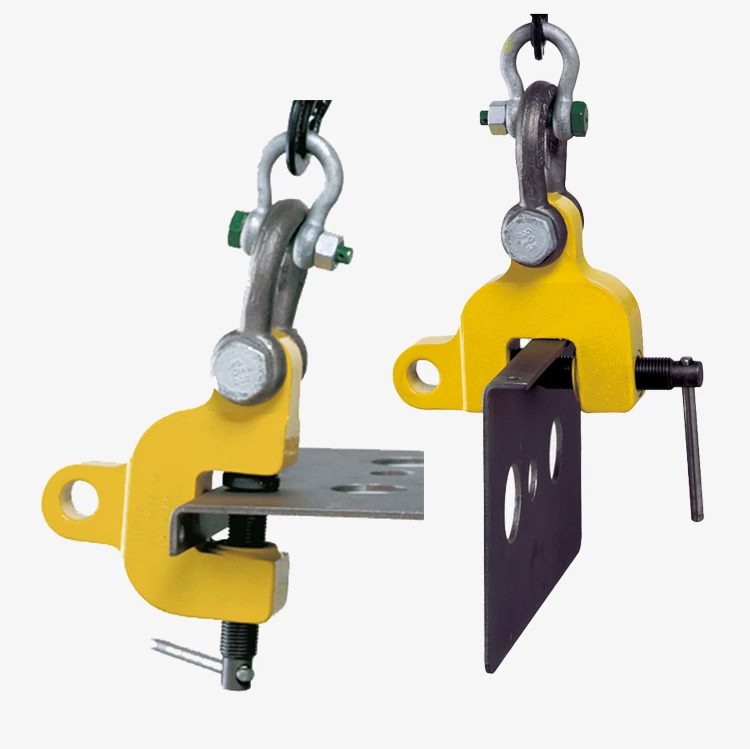

Diese Hebeklemmen bieten viele Einsatzmöglichkeiten im Transport von Stahlbauteilen, bei der Beschickung von Bearbeitungsmaschinen, beim Walzen von Blechen usw.
Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Transportgut angezogen ist.

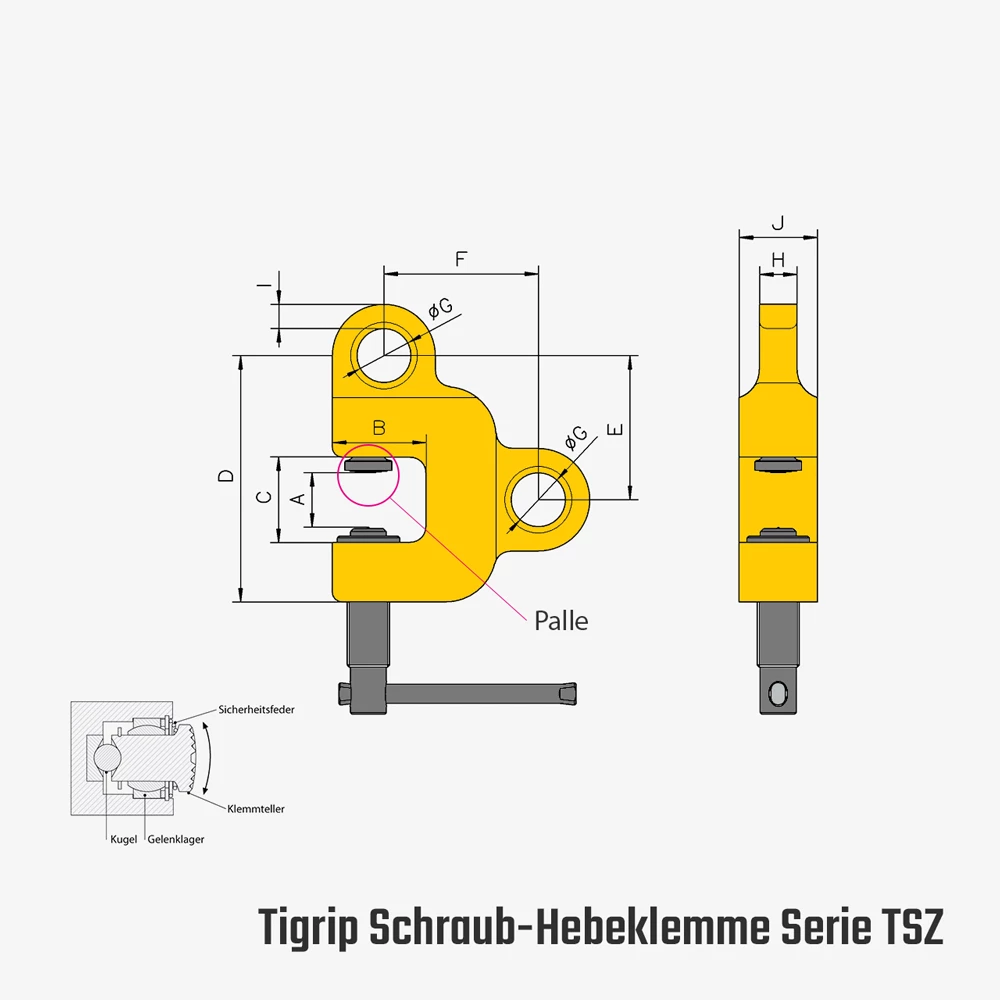

Mit Beginn des Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- Schraub-Hebeklemme TSZ für alle Richtungen
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Variante TSZ-0,5
| Traglast: | 500 [kg] |
|---|---|
| C: | 45 [mm] |
| Eigengewicht: | 2,28 [kg] |
| F (Abstand Aufhängungen horizontal): | 83 [mm] |
| G Ø: | 26 [mm] |
| Greifbereich: | 0-28 [mm] |
| Oberfläche: | RAL 1023 (Verkehrsgelb) pulverbeschichtet |
| A: | 28 [mm] |
| B: | 43 [mm] |
| D: | 125 [mm] |
| E: | 72 [mm] |
| H: | 16 [mm] |

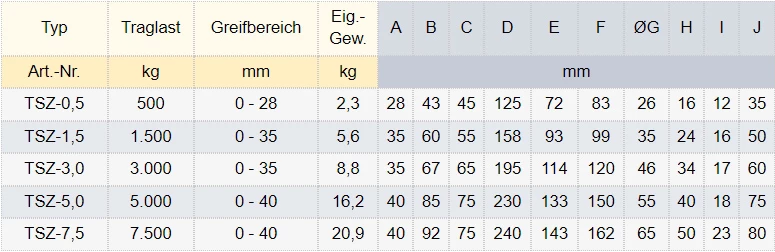

| Produktnummer | Greifbereich | Traglast | Preis | |
|---|---|---|---|---|
| TSZ-0,5 | 0-28 [mm] | 500 [kg] | 494,00 € | Übernehmen |
| TSZ-1,5 | 0-35 [mm] | 1.500 [kg] | 540,00 € | Übernehmen |
| TSZ-3,0 | 0-35 [mm] | 3.000 [kg] | 737,00 € | Übernehmen |
| TSZ-5,0 | 0-40 [mm] | 5.000 [kg] | 1.088,00 € | Übernehmen |
| TSZ-7,5 | 0-40 [mm] | 7.500 [kg] | 1.181,00 € | Übernehmen |
