Schienenzangen zum Heben und Ziehen von Schienen mit Kran und Bagger
Treffen Sie Ihre Auswahl:
Serie:
SZ
SZ
Ausgewählte Variante:
SZ-V-2-94

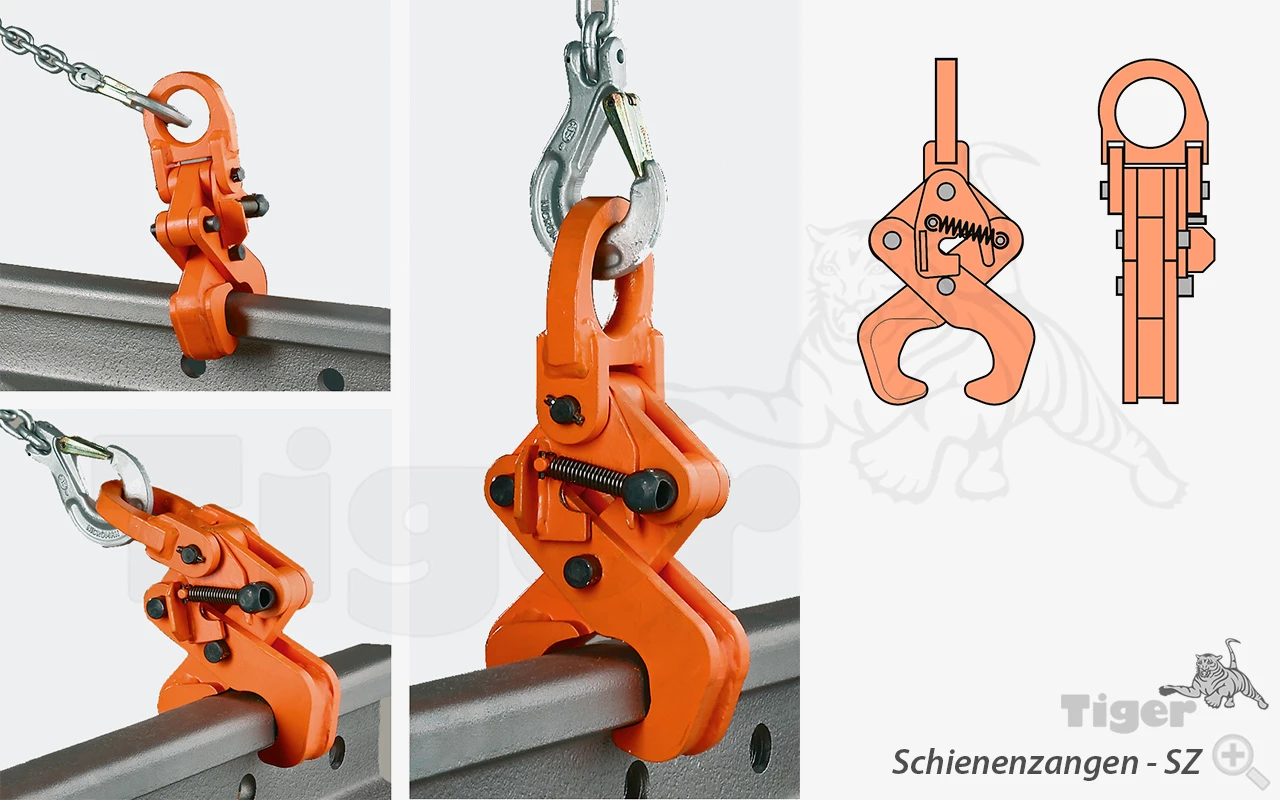

Schienenzangen SZ zum Heben und Ziehen von Kranschienen, Vignolschienen, Zungenschienen und Rillenschienen
Produktmerkmale
- Robuste Schienentransportzangen für den Gleisbau
- Für eine formschlüssige Lastanhebung

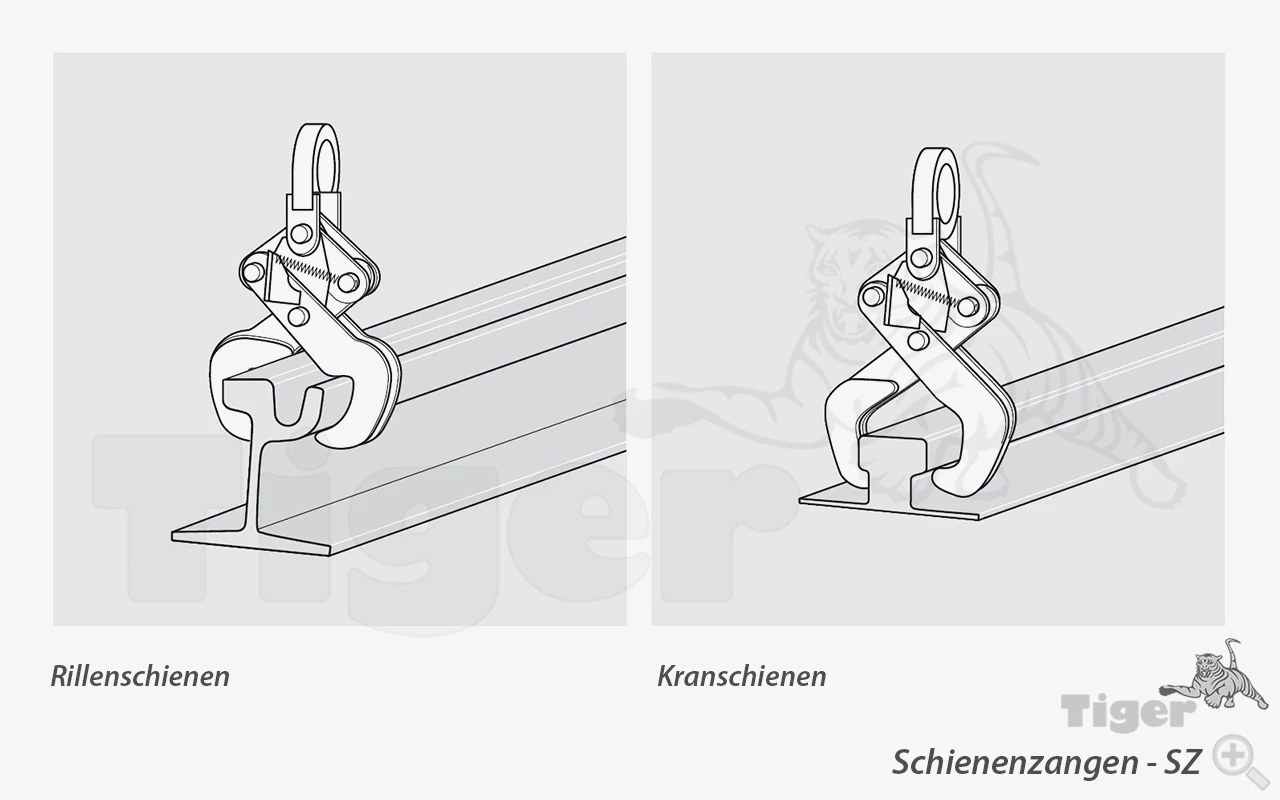

- Für Kranschienen, Rillenschienen, Vignolschienen und Zungenschiene
- Zum Heben, Längsziehen und Querziehen von Schienen
- Seitliche Belastung und Schrägzug möglich
- Sicherung mit Doppelfunktion
- Sehr stabile und handliche Konstruktion
- Sicherung gegen unbeabsichtigtes Öffnen unter Last - geschlossen arretierbar
- Offenhaltevorrichtung - offen arretierbar
- Einsatz-Temperaturbereich (Umgebung / Last): von -20 °C bis +100 °C
- Geringes Eigengewicht
- Oberfläche: orange und schwarz lackiert
Produktbeschreibung

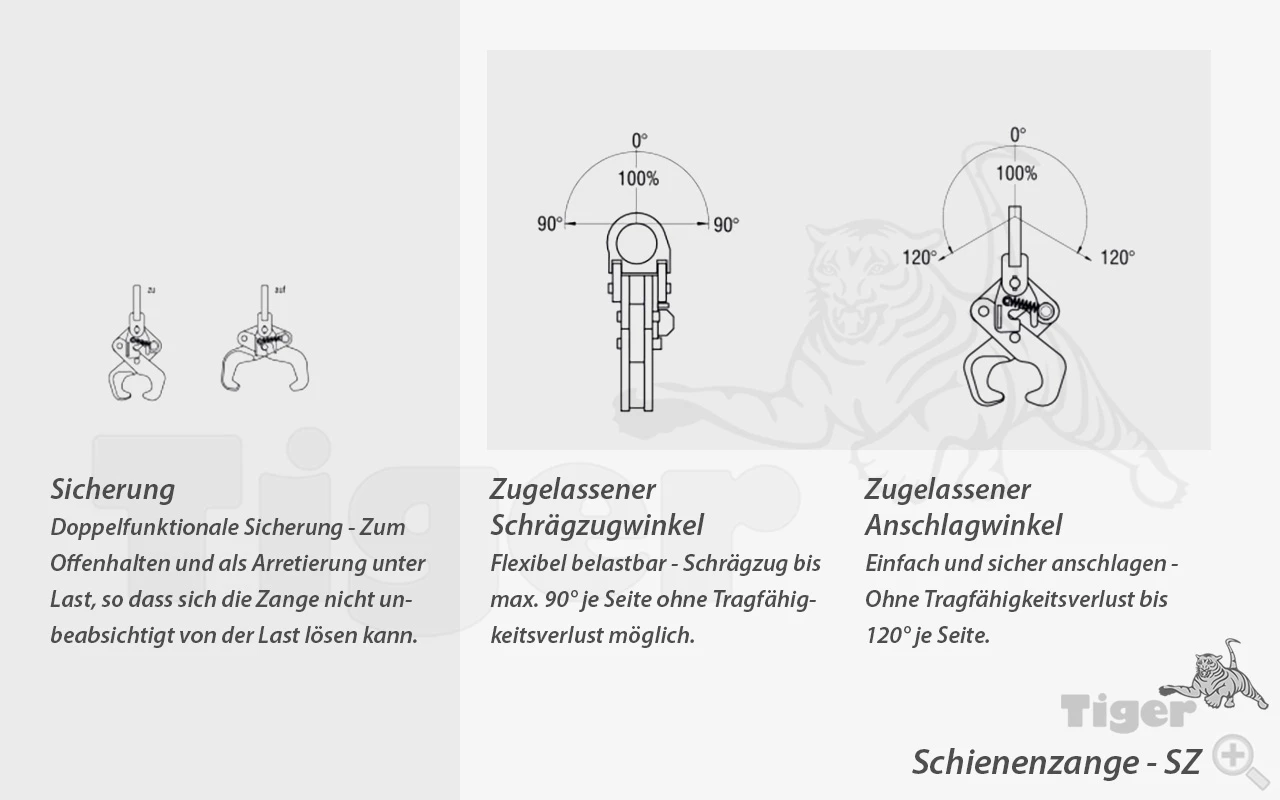

Robuste Schienenzange mit Doppelsicherungssystem zum Offenhalten und zur Arretierung unter Last, um auch umschlagende Schienen sicher zu halten.
Die Gleiszange kann sich nicht unbeabsichtigt öffnen. Das Verlegen von Stahlschienen im Bahnwesen wird hierdurch bedeutend sicherer.
Diese greifstarken Hebezangen für Stahlschienen sind sehr solide gebaut und können sogar seitlich belastet werden, womit ein Schrägzug längs und quer möglich ist.
Ein Schrägzug ist bis max. 90° je Seite ohne Tragfähigkeitsverlust möglich. Der max. zugelassene Anschlagwinkel beträgt bei diesen Schienenklemmen 120°.
Die Gleiszange greift kräftig zu und hält die Schiene fest im Griff. Die Lastanhebung erfolgt durch mechanischen Formschluss.
Hierdurch lassen sich die Schienen z. B. in das Gleisbett noch schneller und einfacher per Kran oder Bagger einführen.
Durch eine solide Bauart und ein geringes Eigengewicht kann dieses Lastaufnahmemittel beim Gleisbau bzw. der Verlegearbeiten im Gleisbett überzeugen.
Der Schienentransport und die Schienenverlegung wird mit den Schienenzangen SZ erheblich erleichtert.
Wir bieten für viele unterschiedliche Schienenprofile eine große Auswahl an Varianten.
Optionen
Lieferumfang
- Schienenzange SZ
- Gedruckte Betriebsanleitung inkl. EG-Konformitätserklärung
Sicherheitshinweis

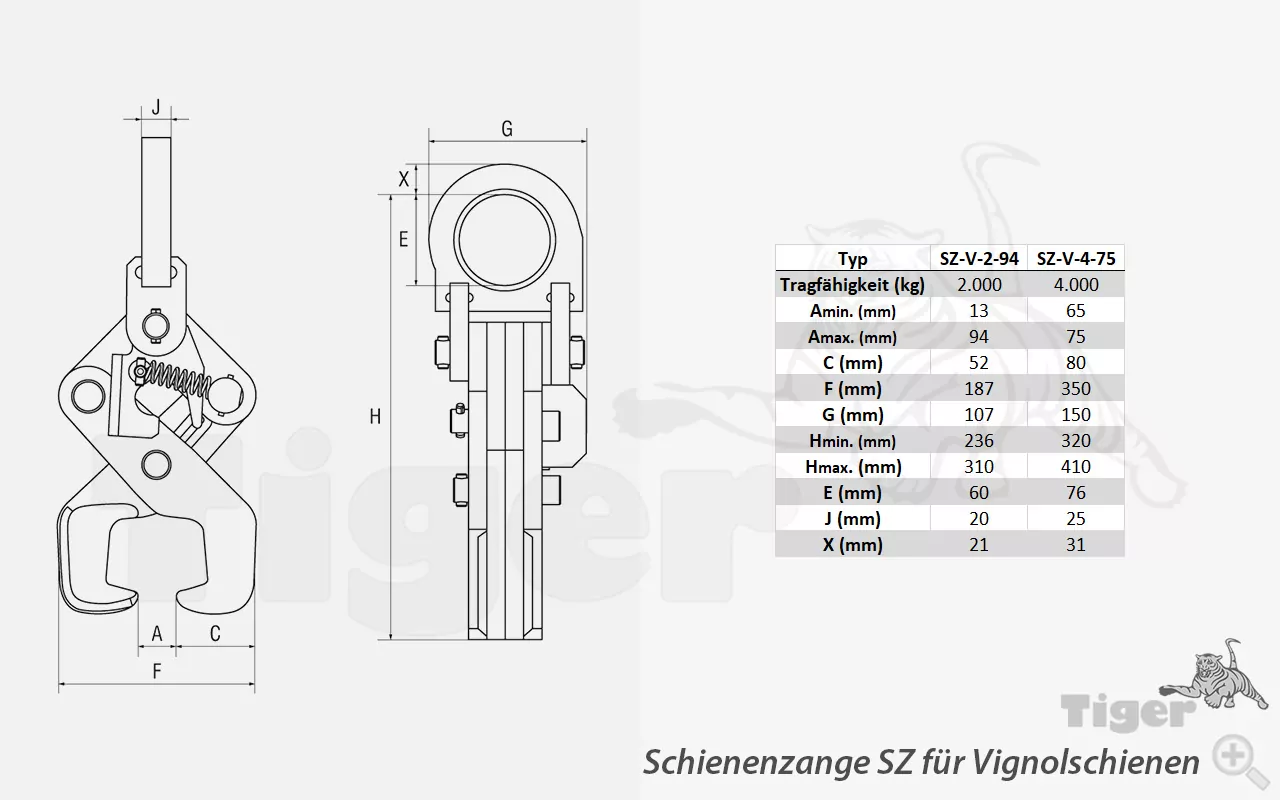

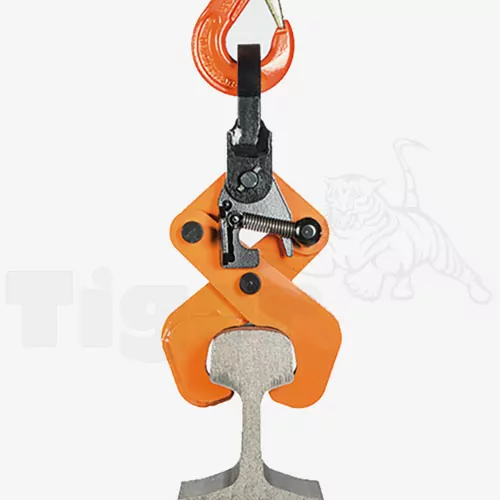

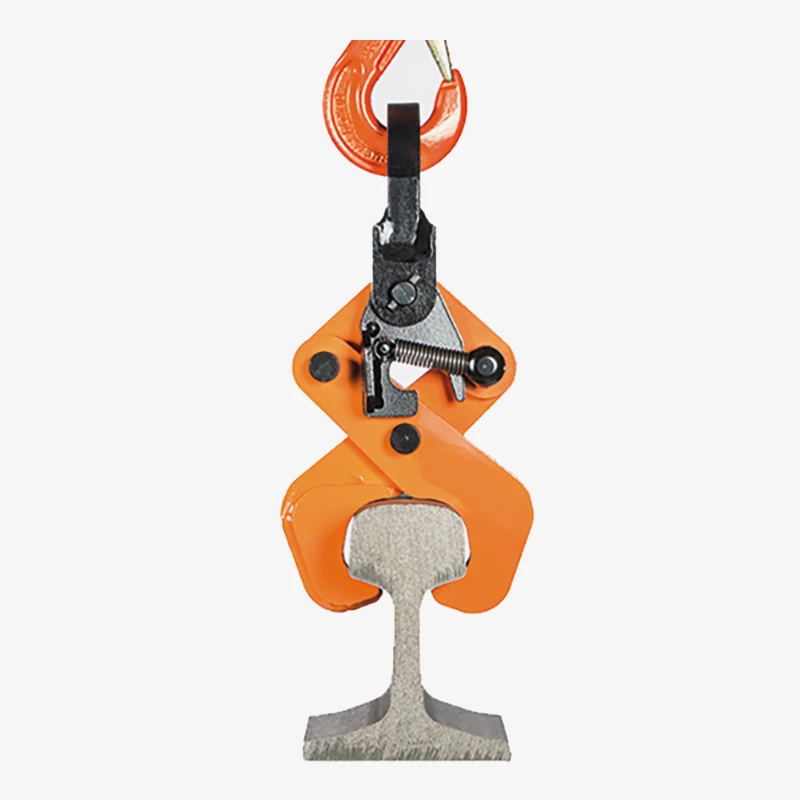

Variante SZ-V-2-94
| Für Schienentyp: | Vignolschiene |
|---|---|
| Schienenprofil: | 49E1, 49E5, 60E1, 50E4, 50E6A2 |
| Eigengewicht: | 7,2 [kg] |
| Oberfläche: | lackiert |
| Material: | Stahl |
| Traglast: | 2.000 [kg] |
| A max.: | 94 [mm] |
| H max.: | 310 [mm] |
| H min.: | 236 [mm] |
| A: | 13 [mm] |
| C: | 52 [mm] |
| E: | 60 [mm] |
| F: | 187 [mm] |
| G: | 107 [mm] |
| J: | 20 [mm] |
| X: | 21 [mm] |

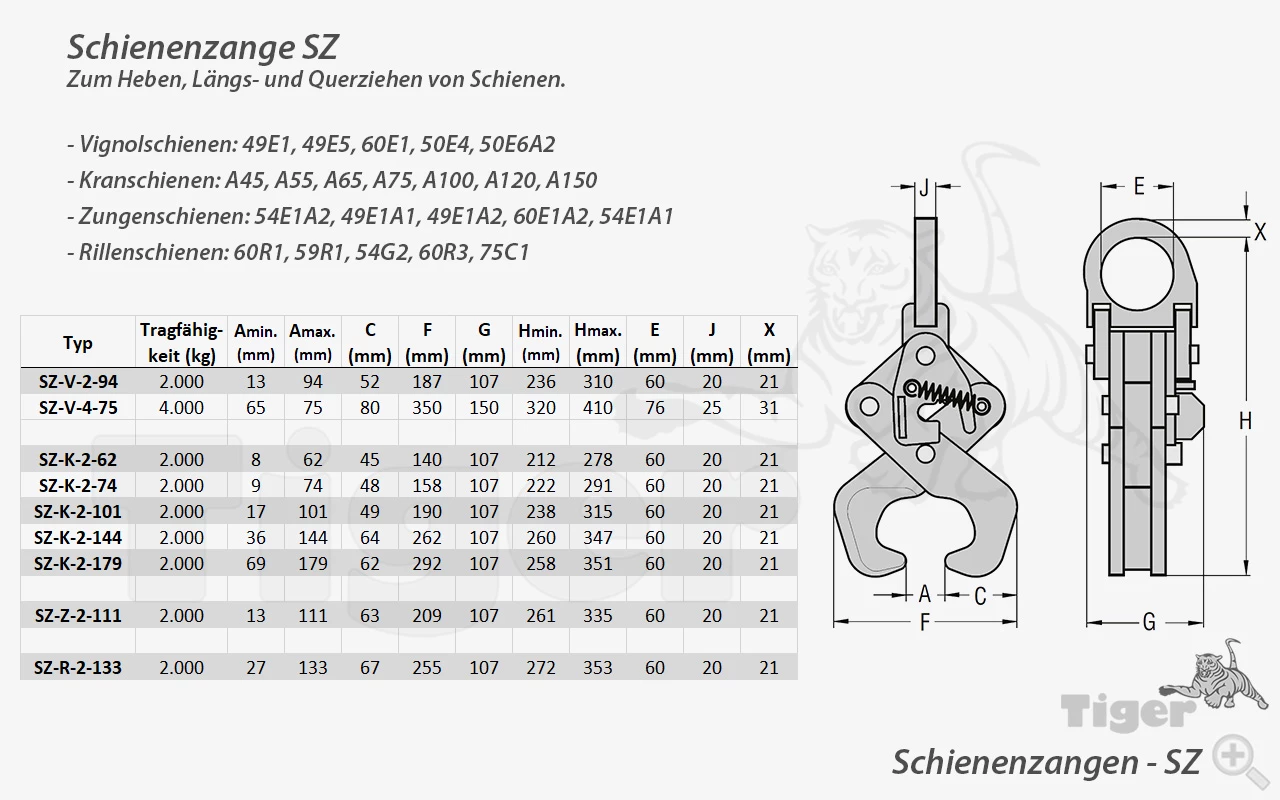

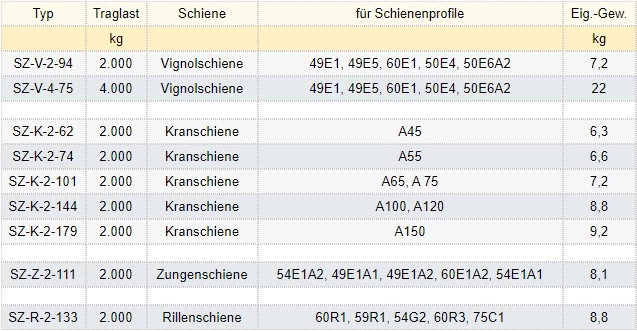

| Produktnummer | Für Schienentyp | Schienenprofil | Traglast | Preis | |
|---|---|---|---|---|---|

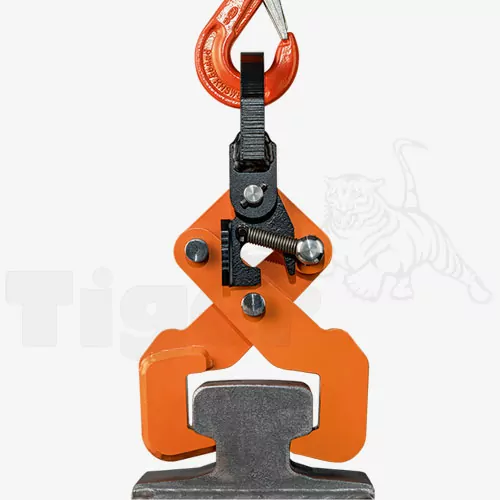

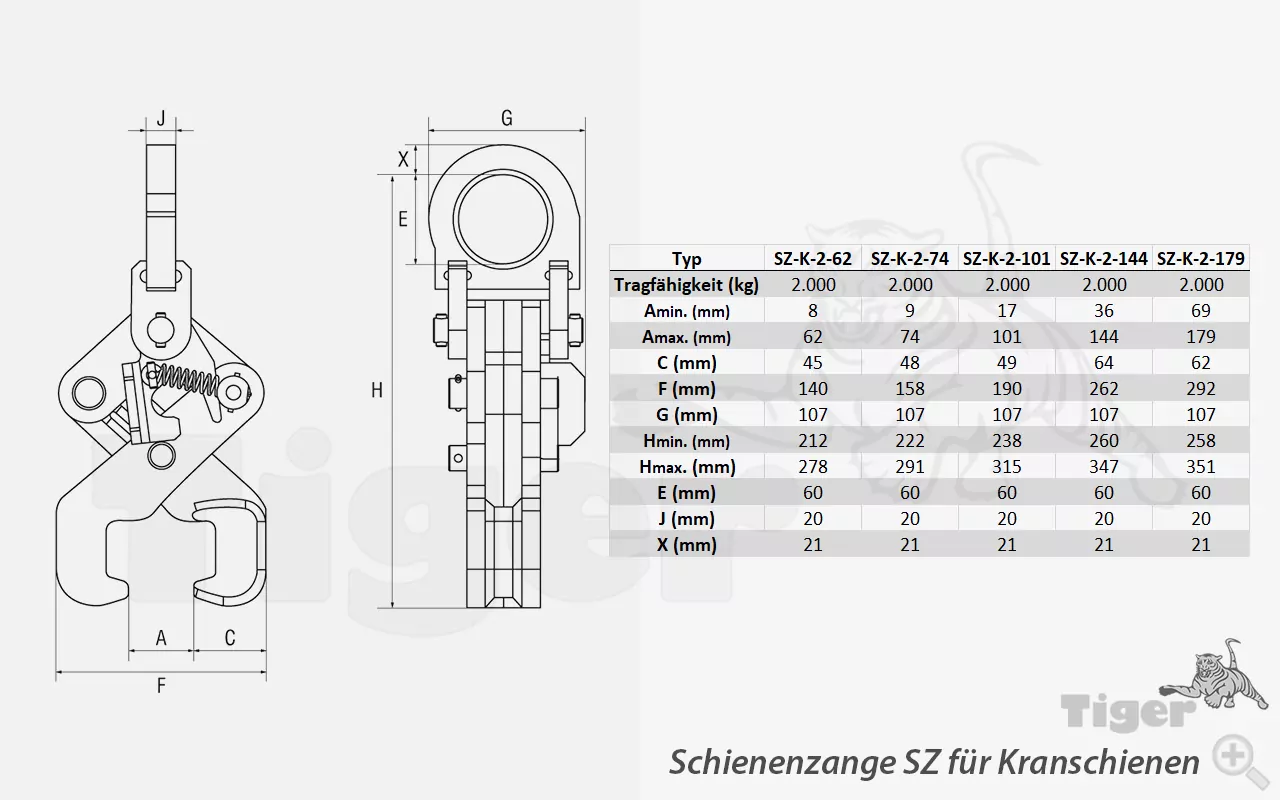

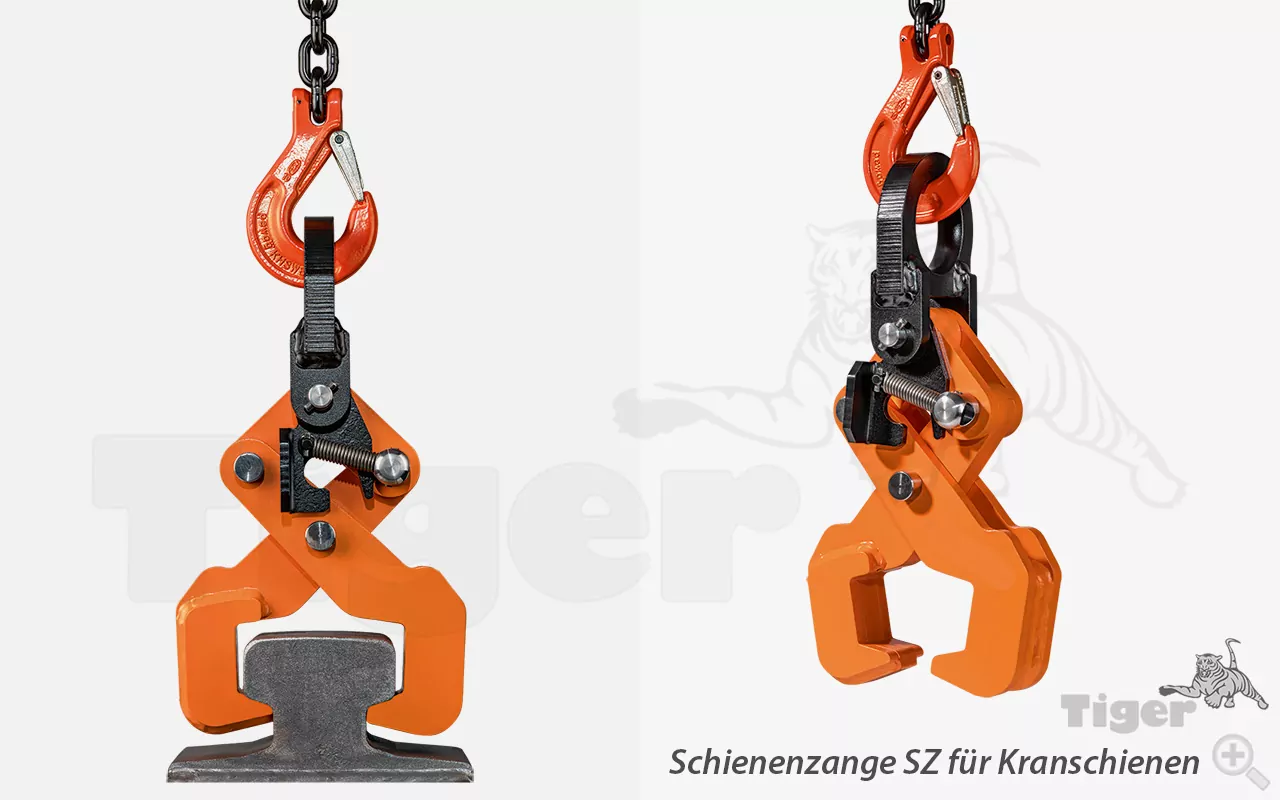

| SZ-K-2-101 | Kranschiene | A65, A 75 | 2.000 [kg] | 824,00 € | Übernehmen |
| SZ-K-2-144 | Kranschiene | A100, A120 | 2.000 [kg] | 837,00 € | Übernehmen |
| SZ-K-2-179 | Kranschiene | A150 | 2.000 [kg] | 847,00 € | Übernehmen |
| SZ-K-2-62 | Kranschiene | A45 | 2.000 [kg] | 824,00 € | Übernehmen |
| SZ-K-2-74 | Kranschiene | A55 | 2.000 [kg] | 824,00 € | Übernehmen |

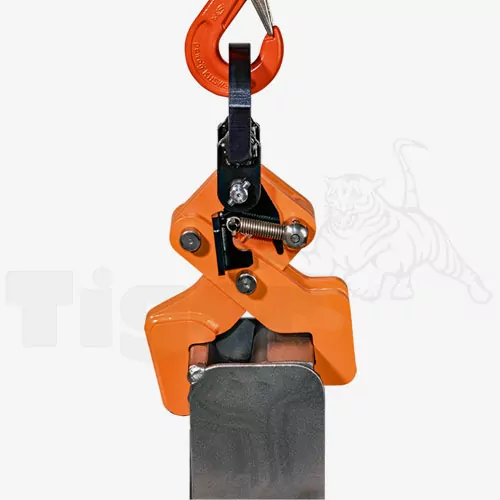

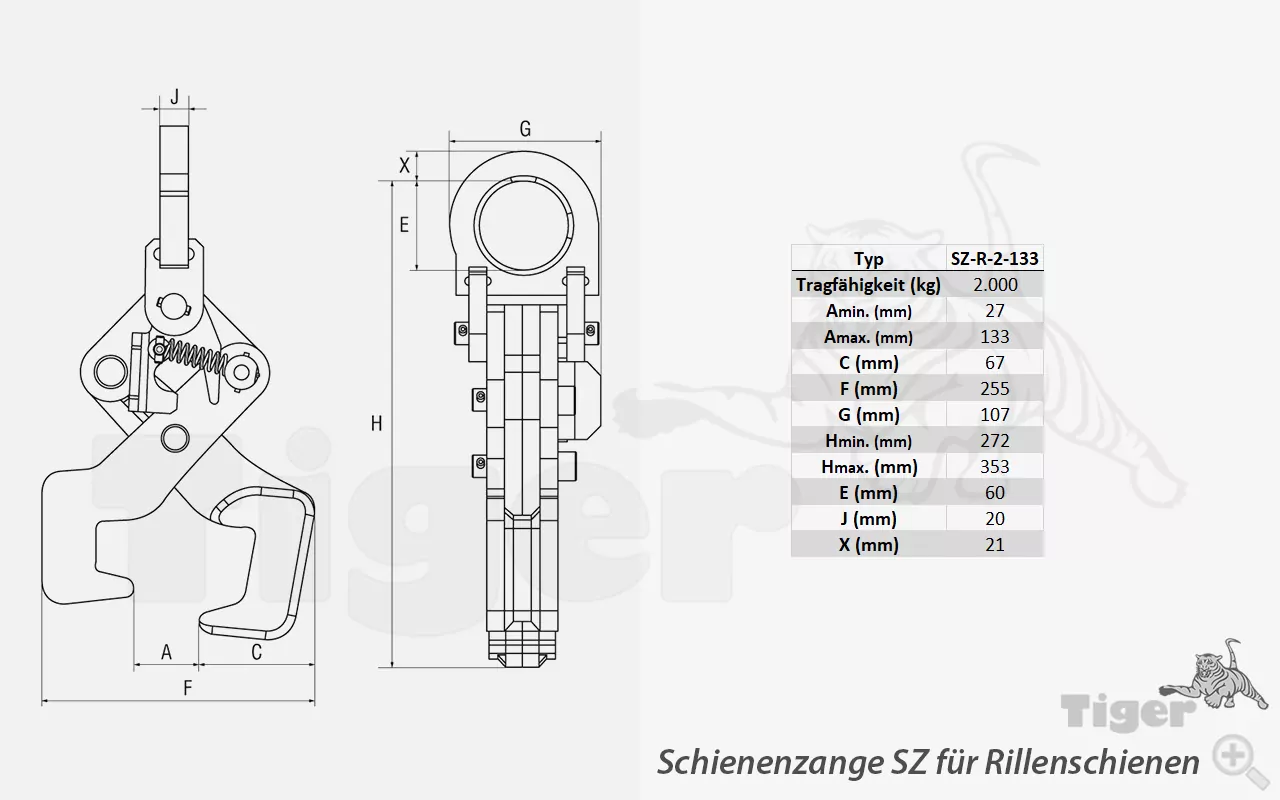

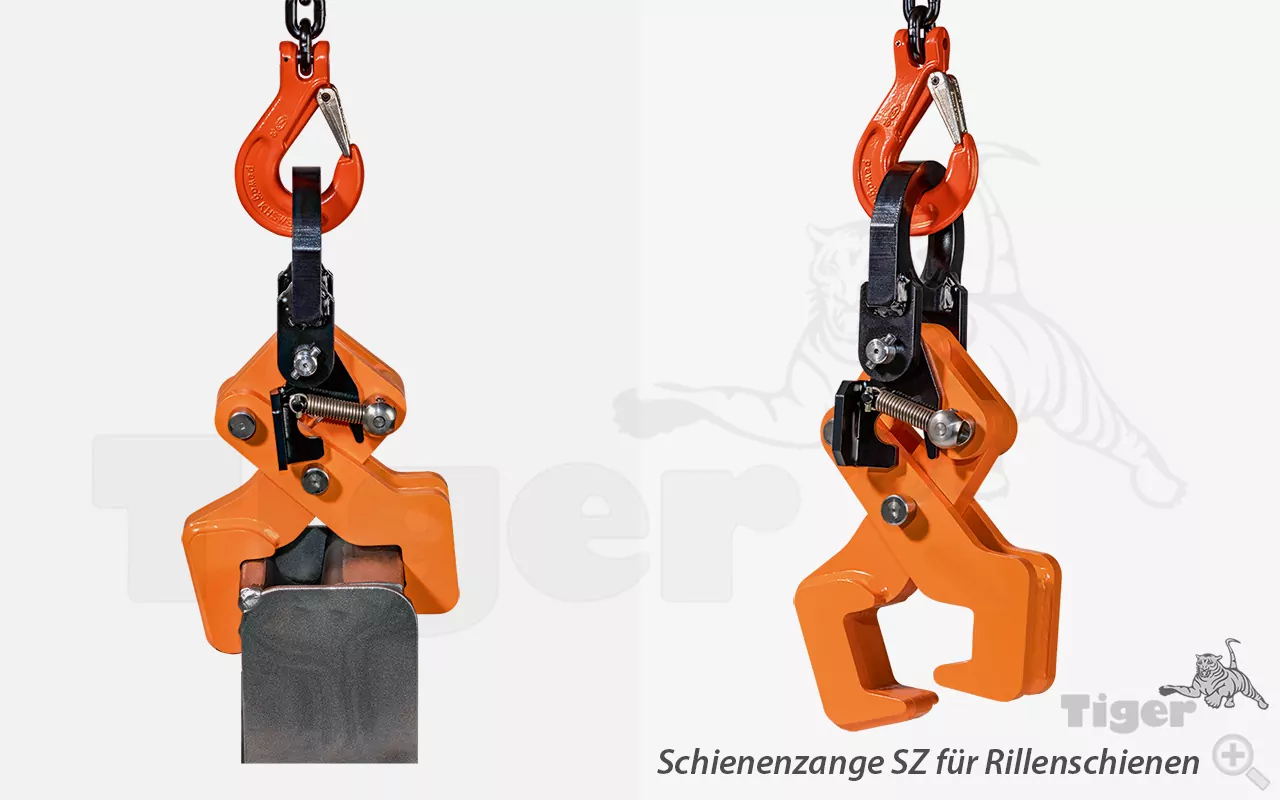

| SZ-R-2-133 | Rillenschiene | 60R1, 59R1, 54G2, 60R3, 75C1 | 2.000 [kg] | 824,00 € | Übernehmen |

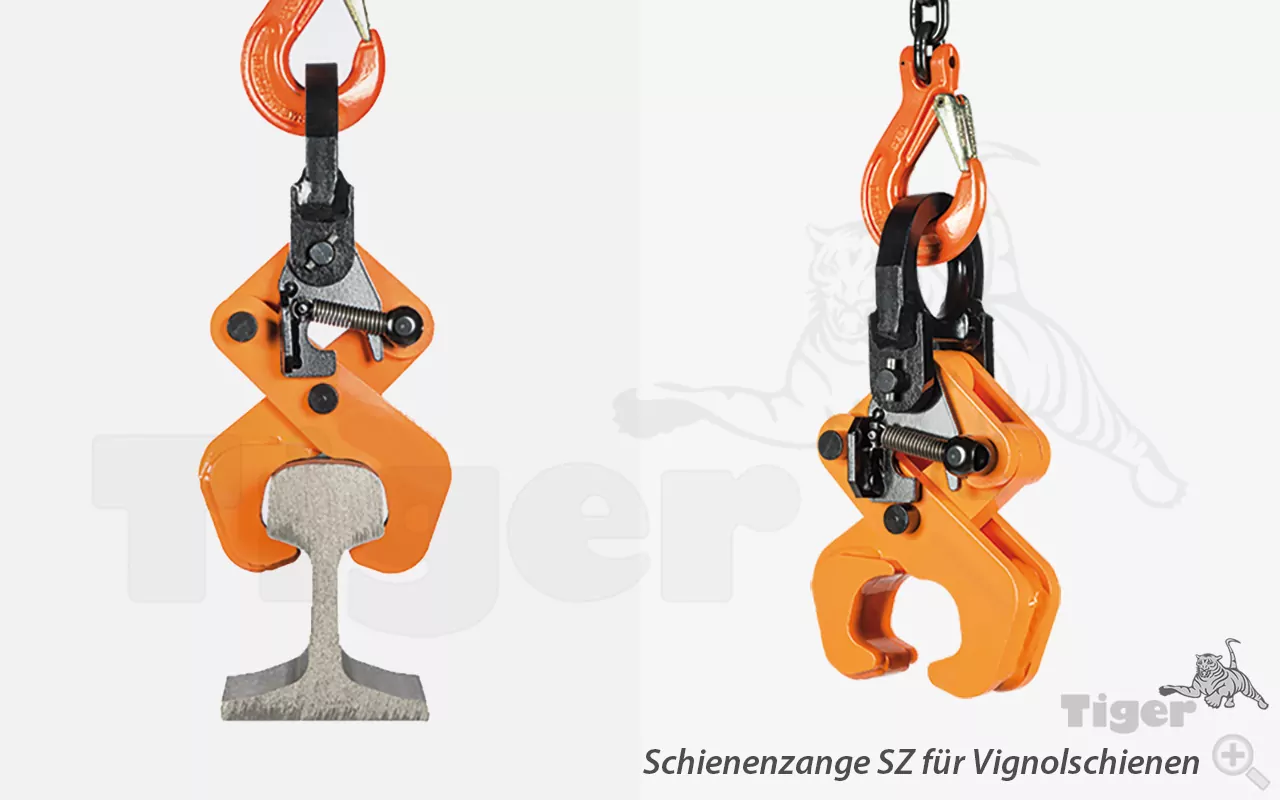

| SZ-V-2-94 | Vignolschiene | 49E1, 49E5, 60E1, 50E4, 50E6A2 | 2.000 [kg] | 756,00 € | Übernehmen |
| SZ-V-4-75 | Vignolschiene | 49E1, 49E5, 60E1, 50E4, 50E6A2 | 4.000 [kg] | 1.334,00 € | Übernehmen |

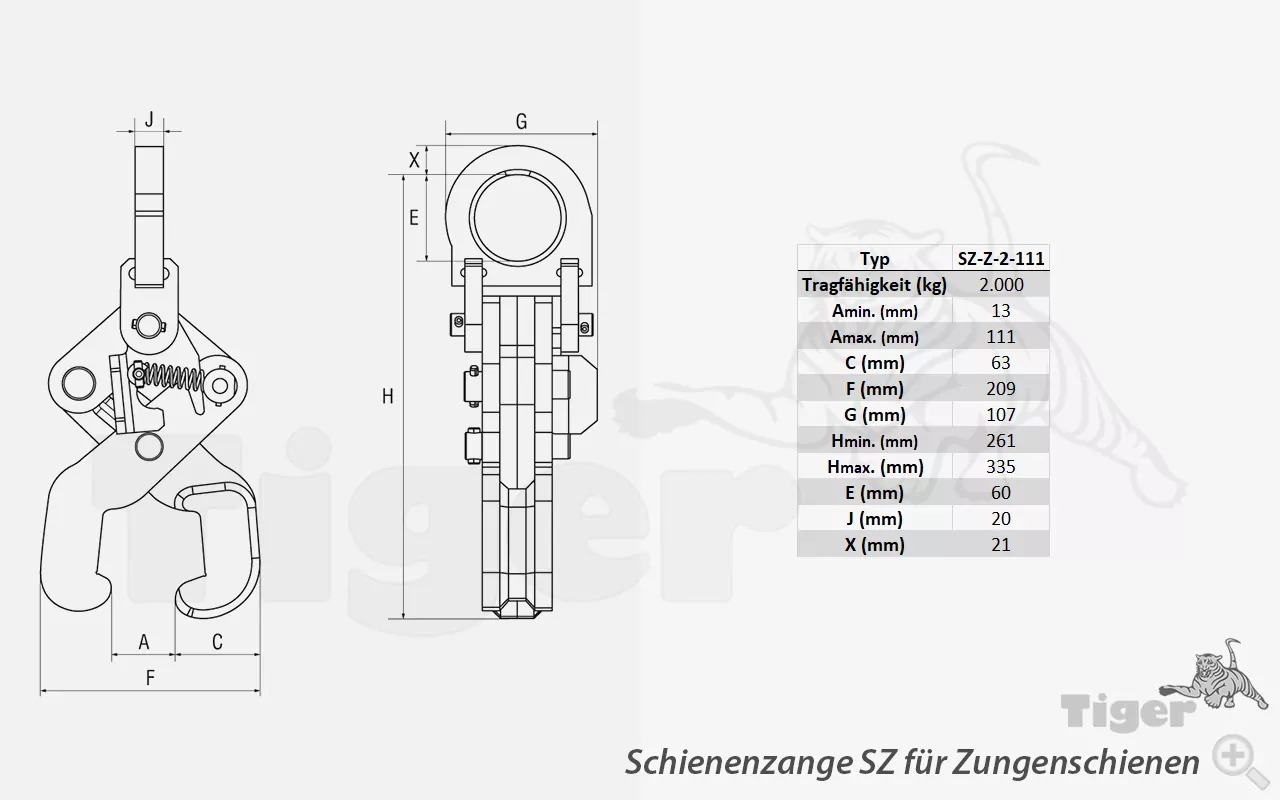

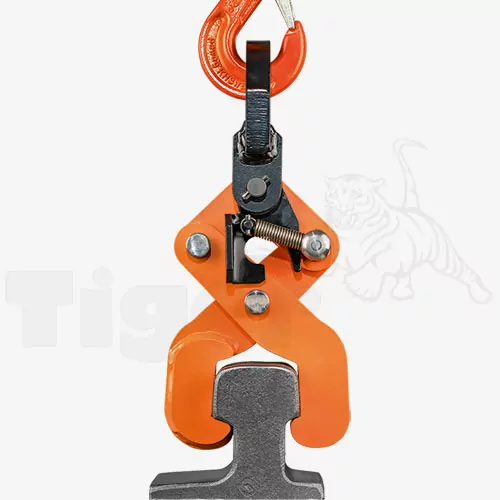

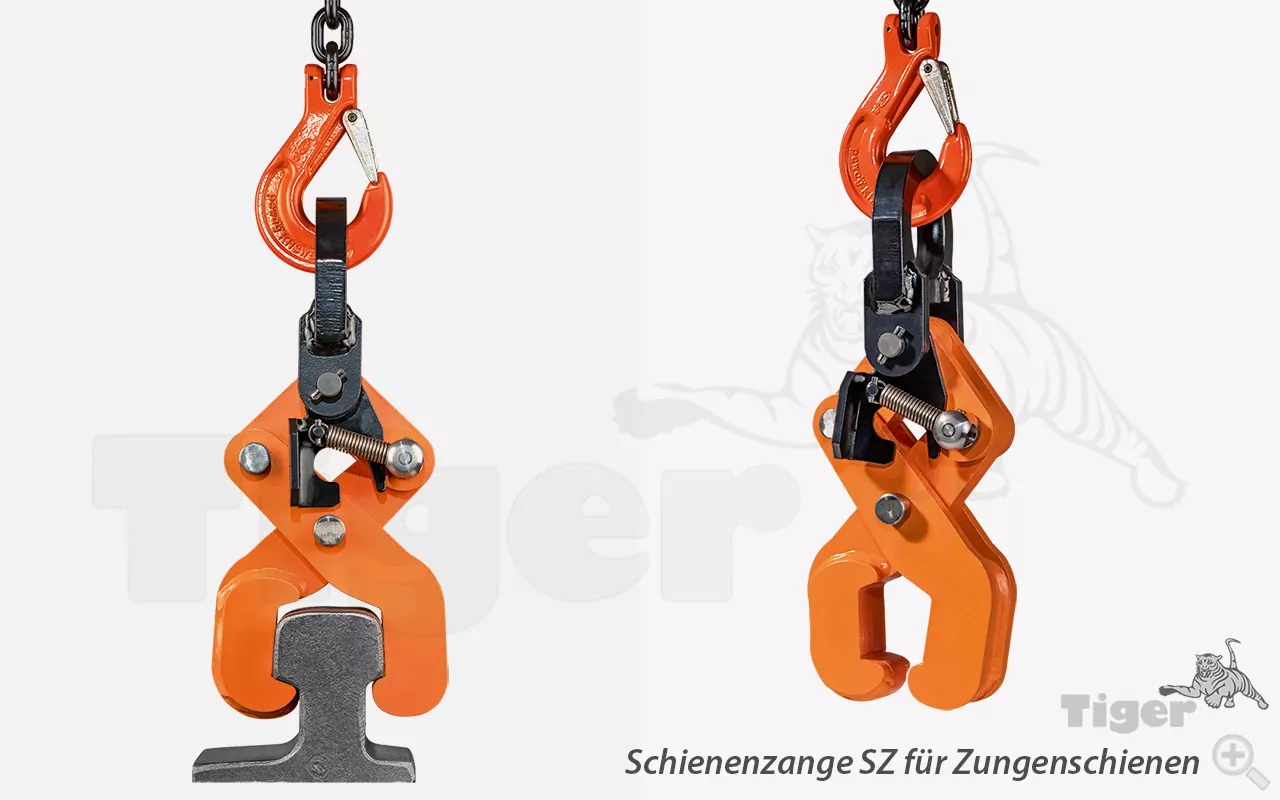

| SZ-Z-2-111 | Zungenschiene | 54E1A2, 49E1A1, 49E1A2, 60E1A2, 54E1A1 | 2.000 [kg] | 824,00 € | Übernehmen |
