Rohrgehänge für Schachtringe nach DIN 4034 Teil 1 + 2

tigerhebezeuge-rohrgehaenge-fuer-schachtringe-serie-RSV-D

Treffen Sie Ihre Auswahl:

Achtung! Auswahl hat zu Änderungen in anderen Feldern geführt! Bitte überprüfen Sie alle Eingabefelder!

Anz. Klemmen

Kettenlänge

Traglast

Serie:

RSV-D

Ausgewählte Variante:

RSV-3,0/200-D

Lieferzeit: 1-3 Wochen

Frachtkosten ab Werk

Noch Fragen? Sprechen Sie mit unseren Experten: +49 (2202) 98923 - 0 anfrage@tigerhebezeuge.de

Sonderanfrage

Datenblatt herunterladen

Rohrgehänge RSV-D mit Ketten für Schachtringe nach DIN 4034 Teil 1 + 2

Produktmerkmale

Rohrgehänge für Fertigschächte gem. DIN 4034 Teil 1 + 2
Alle Spannbügel in Hohlbauweise
Mit Gummipuffer
Mit Sicherheits-Arretierung
Mit Spannbereich-Verstellung
Mit hochfesten Ketten gem. DIN 5687-5
Mit Handgriff für leichtes Handhaben
Mit abgekröpften Gelenkhebeln
Geringes Eigengewicht
Greiftiefe: 260 mm
Spannbereich: 90 - 200 mm - mit Gummibelag 50 - 150 mm
Oberfläche: blau lackiert

Produktbeschreibung

Rohrgehänge RSV-D mit Ketten für Schachtringe nach DIN 4034 Teil 1 + 2

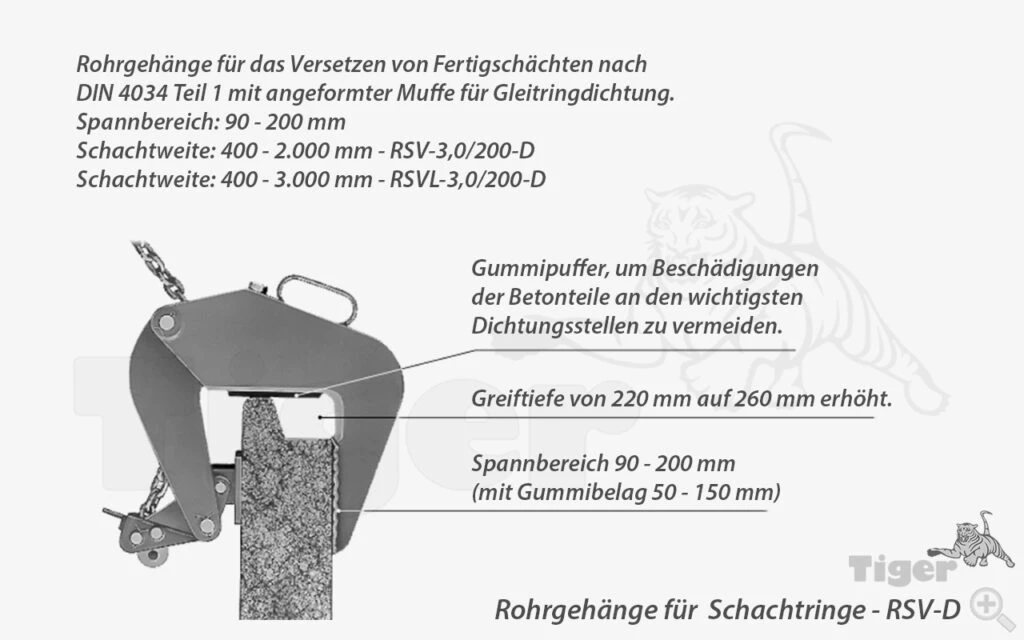

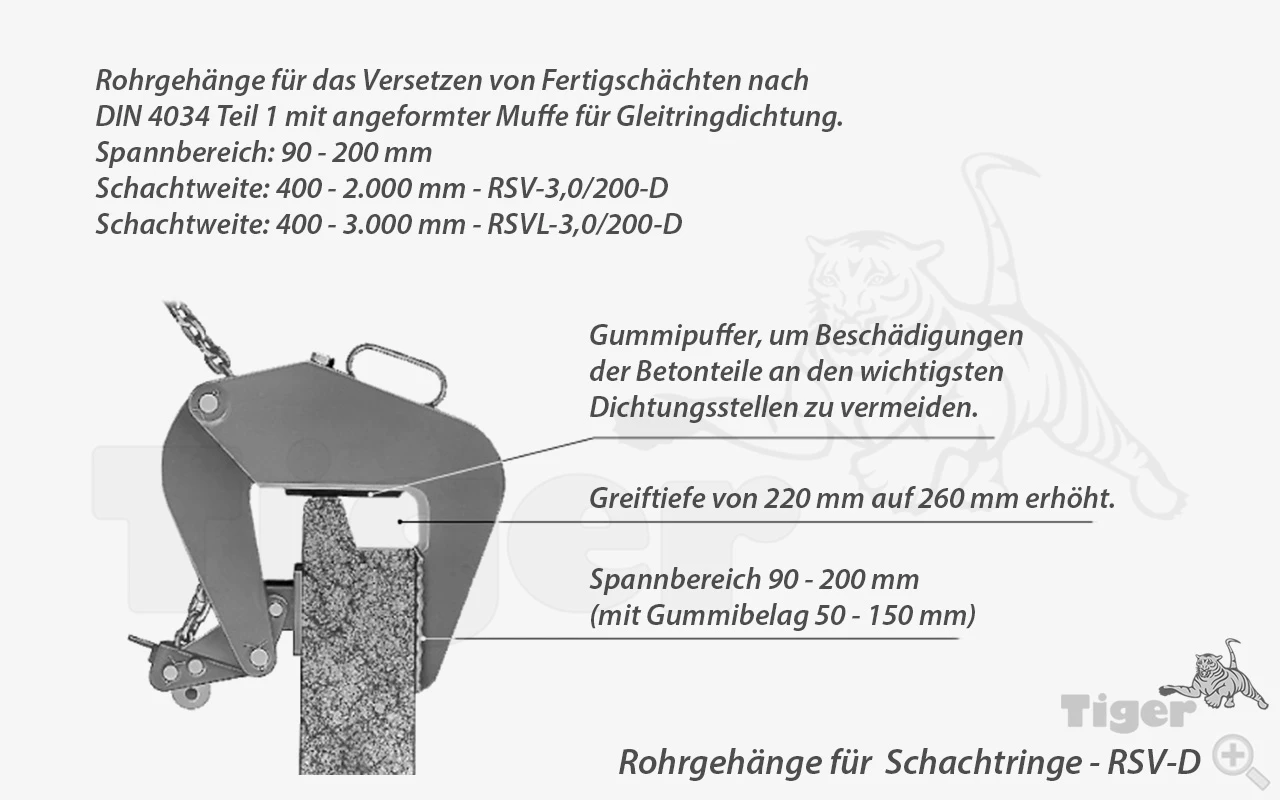

Für das Versetzen von Fertigschächten nach DIN 4034 Teil 1 und 2 mit angeformter Muffe für Gleitringdichtung.

Das Gehänge ist besonders verdrehungssteif, da die Spannbügel in Hohlbauweise konstruiert sind. Das sorgt zusätzlich für ein geringes Eigengewicht. Durch abgekröpfte Gelenkhebel der Schachtringklemmen wird die Stabilität für das Versetzen von Fertigschächten nach DIN 4034 Teil 2. zusätzlich erhöht.

Mit der Gewindespindel kann der Spannbereich sehr einfach und schnell verstellt werden.
Eine Feder in jedem Spannbügel verhindert als Sicherheitsarretierung ein unbeabsichtigtes Lösen der Zange.

Gummipuffer vermeiden zudem Beschädigungen der Betonteile an den wichtigen Dichtungsstellen.

Bitte beachten:
Für glatte, gestrichene oder beschichtete Schachtringe wird eine Ausführung mit Gummibelag benötigt!

Option (auf Anfrage)

Gummibelag für Pallen zum sicheren Transport glatter Schachtringe oder Rohr-Oberflächen

Einsatzbereich
Straßenbau, Tiefbau, Kanalbau, Baustellen und GaLa-Bau

Optionen

Gummibelag für Pallen zum sicheren Transport glatter Schachtringe oder Rohr-Oberflächen

Lieferumfang

Schachtring-Gehänge RSV-D
Gedruckte Betriebsanleitung inkl. EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante RSV-3,0/200-D

Ausführung Spannbacken:	Stahl/gewellt
Anz. Klemmen:	3 [Stk.]
Eigengewicht:	69 [kg]
Schachtweite:	400 - 2.000 [mm]
Spannbereich:	90 - 200 [mm]
Kettenlänge:	1.600 [mm]
Material:	Stahl
Traglast:	3.000 [kg]

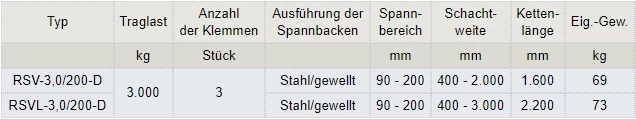

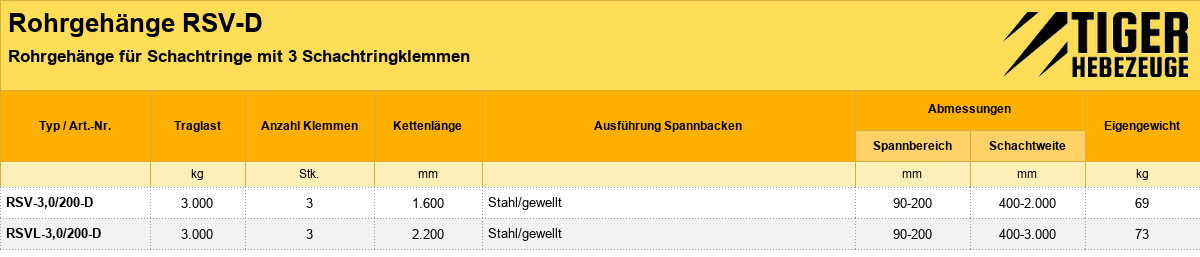

Produktnummer	Anz. Klemmen	Kettenlänge	Traglast	Preis
RSV-3,0/200-D	3 [Stk.]	1.600 [mm]	3.000 [kg]	1.020,00 €	Übernehmen
RSVL-3,0/200-D	3 [Stk.]	2.200 [mm]	3.000 [kg]	1.110,00 €	Übernehmen
