Parallelgreifer - Hebegreifer zum Heben und Wenden von Rundmaterial
Treffen Sie Ihre Auswahl:
Serie:
PG-RD-VET
PG-RD-VET
Ausgewählte Variante:
PG-RD-VET-025-400-250

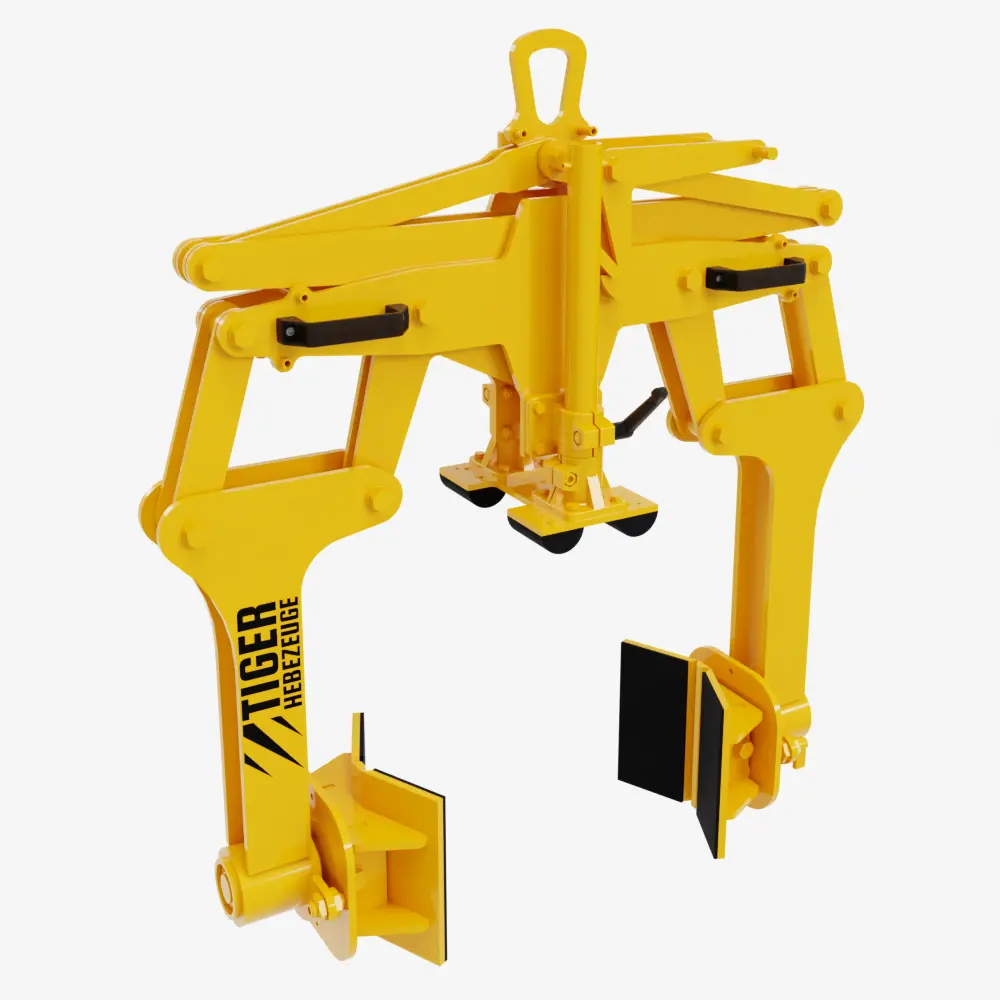

Tiger Parallel-Wendegreifer PG-RD-VET mit drehbaren Prismenbacken
Produktmerkmale
- Tiger Parallelgreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Zum Heben und Wenden von Rundmaterial
- Drehbare Prismenbacken
- Stufenlos verstellbare Abstützung
- Zur reibschlüssigen Lastaufnahme
- Oberfläche: in RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Hebegreifer zum Heben und Wenden von Rundmaterial per Kran

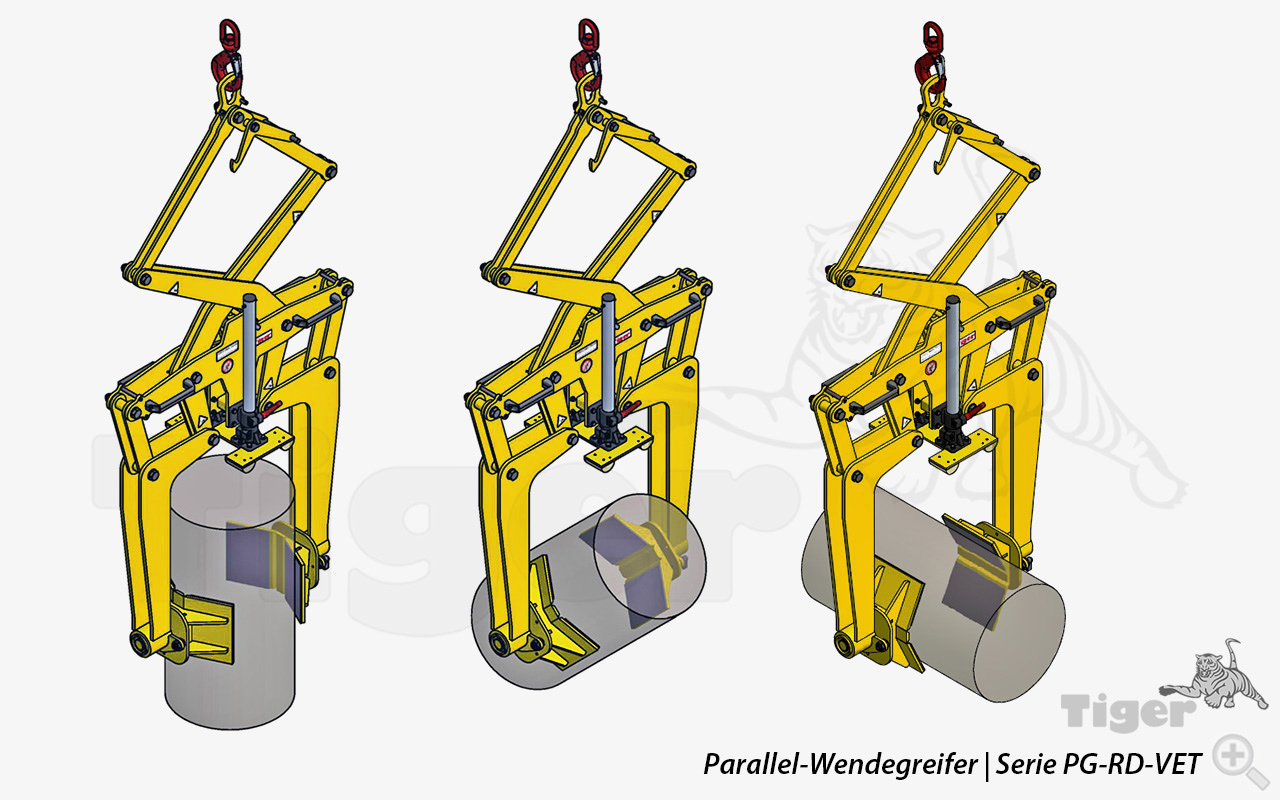

Mechanisch arbeitende Wendezange, um runde und zylindrische Lastgüter anzuheben und um 90° oder 180° zu drehen.
Dieser Wendegreifer wird mithilfe seiner höhenverstellbare Abstützung auf der Stirnfläche (bei z. B. stehendem Lastgut) oder auf der runden Oberfläche (bei z. B. liegendem Lastgut) abgelegt.
Nachdem die Hebelarretierung vom Anwender gelöst wurde, wird das Lastgut durch Kranheben des Parallel-Wendegreifers angehoben.

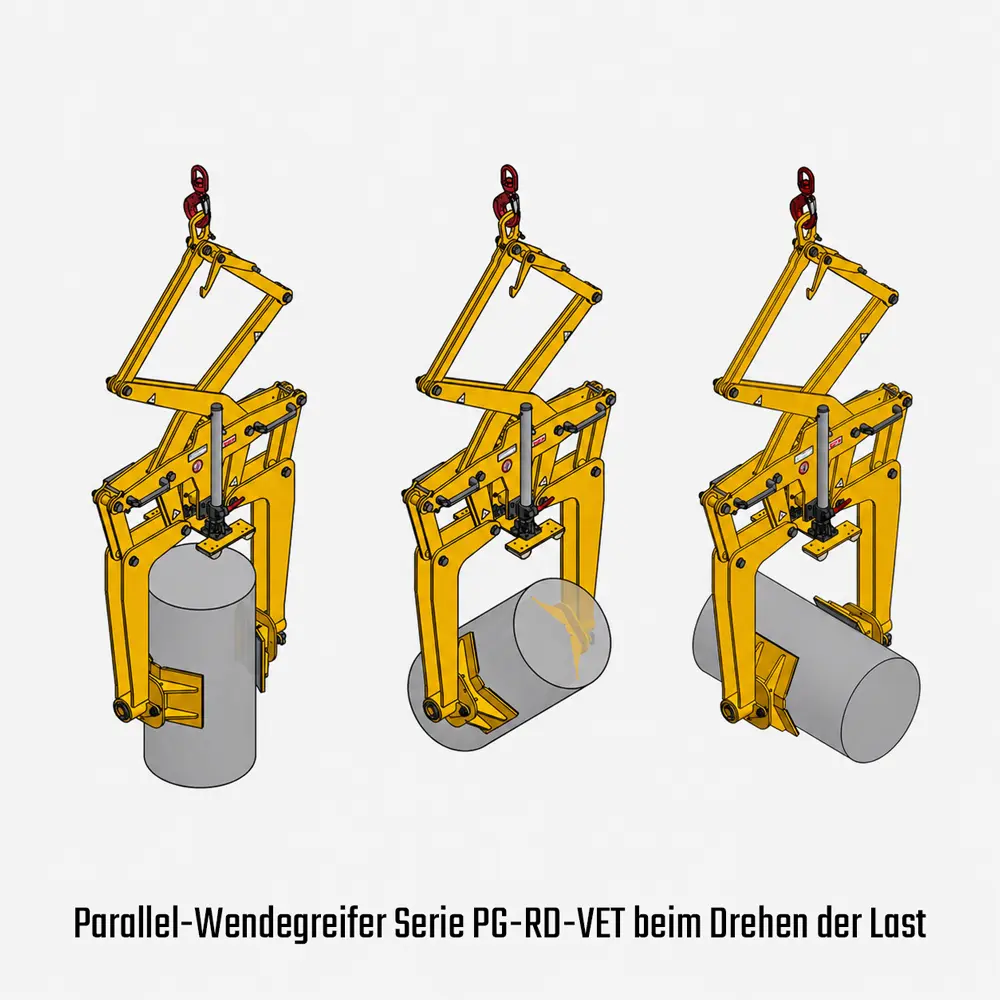

Im hängenden Zustand wird die Abstützung nach oben geschoben und das Lastgut kann dann um 90° oder 180° gedreht werden.
Das Absetzen erfolgt ganz einfach in umgekehrter Reihenfolge:
Die Abstützung bis auf die Oberseite der Last herunterziehen. Durch das Absenken des Krans wird der Greifer auf dem Lastgut abgelegt und verriegelt sich.
Jetzt kann er durch erneutes Kranheben vom Lastgut weg gehoben werden.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

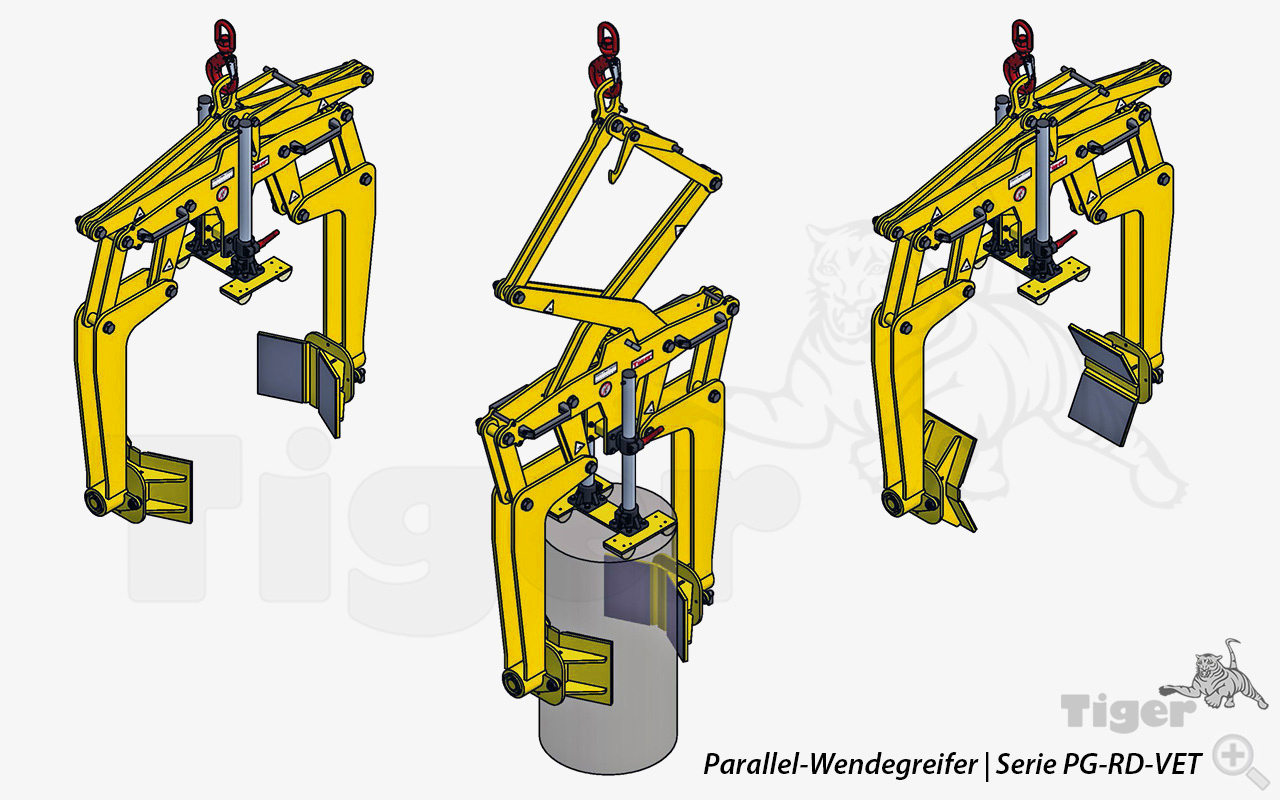

Bedienungsphasen:
1. Greifer mittels stufenlos verstellbarer Abstützung auf dem Lastgut ablegen
2. Manuelle Hebelarretierung lösen
3. Kranheben und Lastgut greifen
4. Abstützung in Ausgangsposition hochschieben
5. Lastgut im Greifer drehen (90° / 180°)
6. Abstützung bis Oberkannte Lastgut runterziehen
7. Greifer durch Kransenken auf dem Lastgut ablegen
8. Parallelgreifer kann vom Lastgut weggehoben werden
Optionen
- Wendevorgang über ein selbsthemmendes Drehwerk mittels Handkurbel (Lastgut wird im Schwerpunkt gedreht)
- Takt-Automatik (Automatische Greiffunktion durch abwechselndes Ablegen/Lastanheben des Greifers) anstelle der manuellen Hebelarretierung
Lieferumfang
- Tiger Parallelgreifer PG-RD-VET
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis

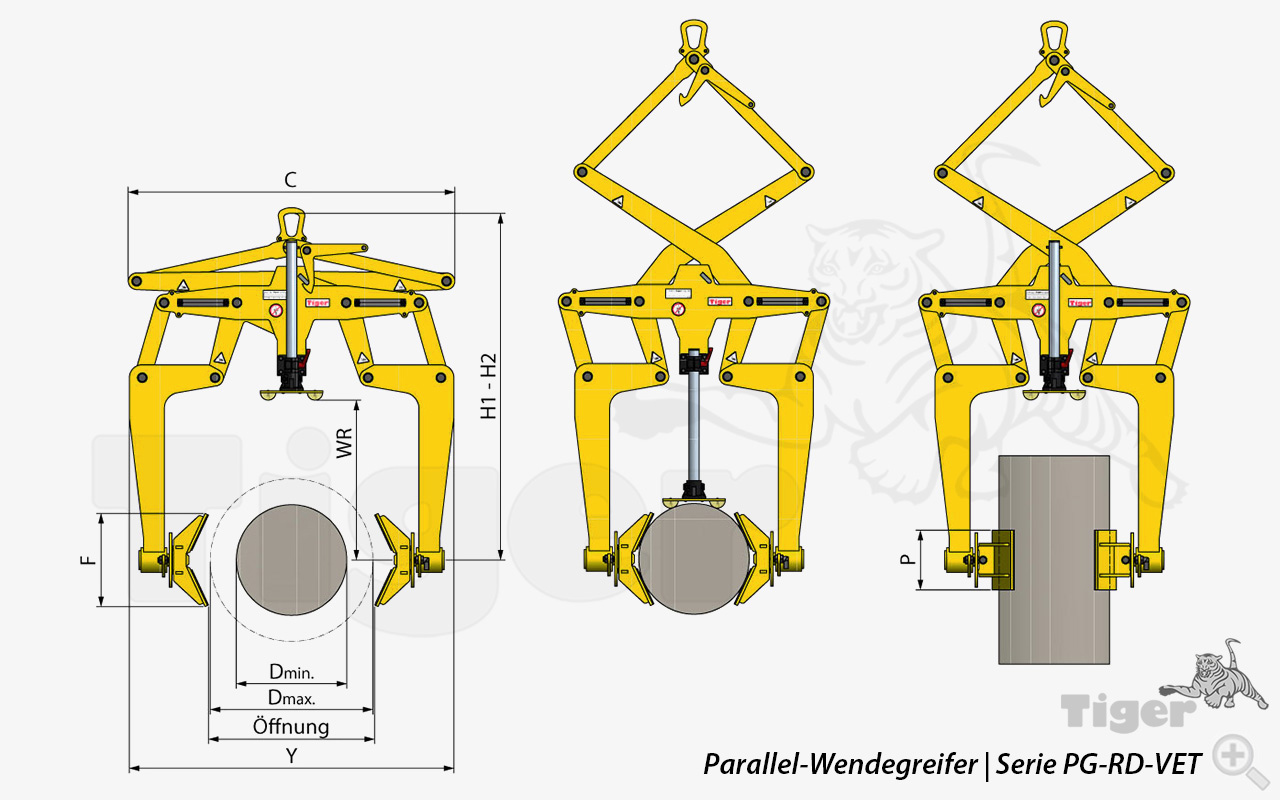

Variante PG-RD-VET-025-400-250
| Greifbereich-Ø: | 250-400 [mm] |
|---|---|
| Wenderadius WR: | 400 [mm] |
| Eigengewicht: | 115 [kg] |
| Pallenhöhe P: | 230 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Reibbelag: | Bremsband |
| Traglast: | 250 [kg] |
| H1 - H2: | 990 - 1.560 [mm] |
| WR: | 400 [mm] |
| C: | 925 [mm] |
| F: | 250 [mm] |
| P: | 230 [mm] |
| Y: | 1.030 [mm] |
| Produktnummer | Greifbereich-Ø | Traglast | Preis | |
|---|---|---|---|---|
| PG-RD-VET-025-400-250 | 250-400 [mm] | 250 [kg] | 5.910,00 € | Übernehmen |
| PG-RD-VET-050-540-400 | 400-540 [mm] | 500 [kg] | 6.490,00 € | Übernehmen |
| PG-RD-VET-050-700-500 | 500-700 [mm] | 500 [kg] | 7.305,00 € | Übernehmen |
| PG-RD-VET-060-625-425 | 425-625 [mm] | 600 [kg] | 7.070,00 € | Übernehmen |
