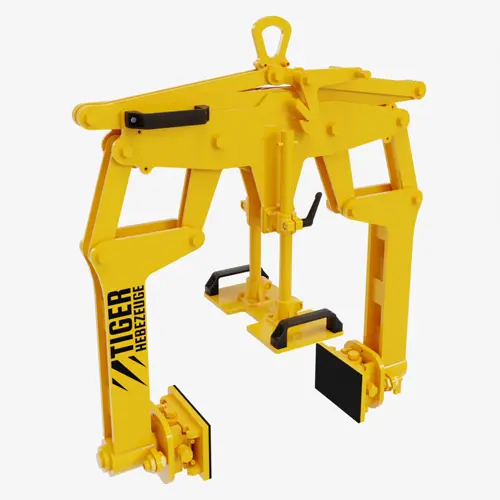

Tiger Parallel-Wendegreifer PG-RF-VET mit drehbaren Flachbacken

Produktmerkmale

Tiger Parallelgreifer für den Kranbetrieb
Aufhängung für Einfachhaken DIN 15401
Reibschlüssige Lastanhebung
Drehbare Flachbacken für Rechteckmaterial
Mit stufenlos verstellbarer Abstützung
Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Tiger Parallel-Wendegreifer PG-RF-VET mit drehbaren Flachbacken

Hebegreifer zum Drehen und Wenden von rechteckigen blockförmigen Lasten mit dem Kran

Mit dieser Wendezange können quaderförmige und rechteckige Lasten angehoben und auch um 90° oder 180° gedreht werden.

Mit Hilfe einer höhenverstellbarer Abstützung wird diese Wendegreifer jeweils auf der Stirnfläche (z. B. bei stehendem Lastgut) oder auf einer runden Oberfläche (z. B. bei liegendem Lastgut) abgelegt.

Nachdem die Hebelarretierung vom Anwender gelöst worden ist, kann das Lastgut durch mit dem Parallel-Wendegreifer am Kran gehoben werden.
Im hängenden Zustand wird die Abstützung ganz einfach nach oben geschoben. Jetzt kann die Last um 90° oder 180° gedreht werden.

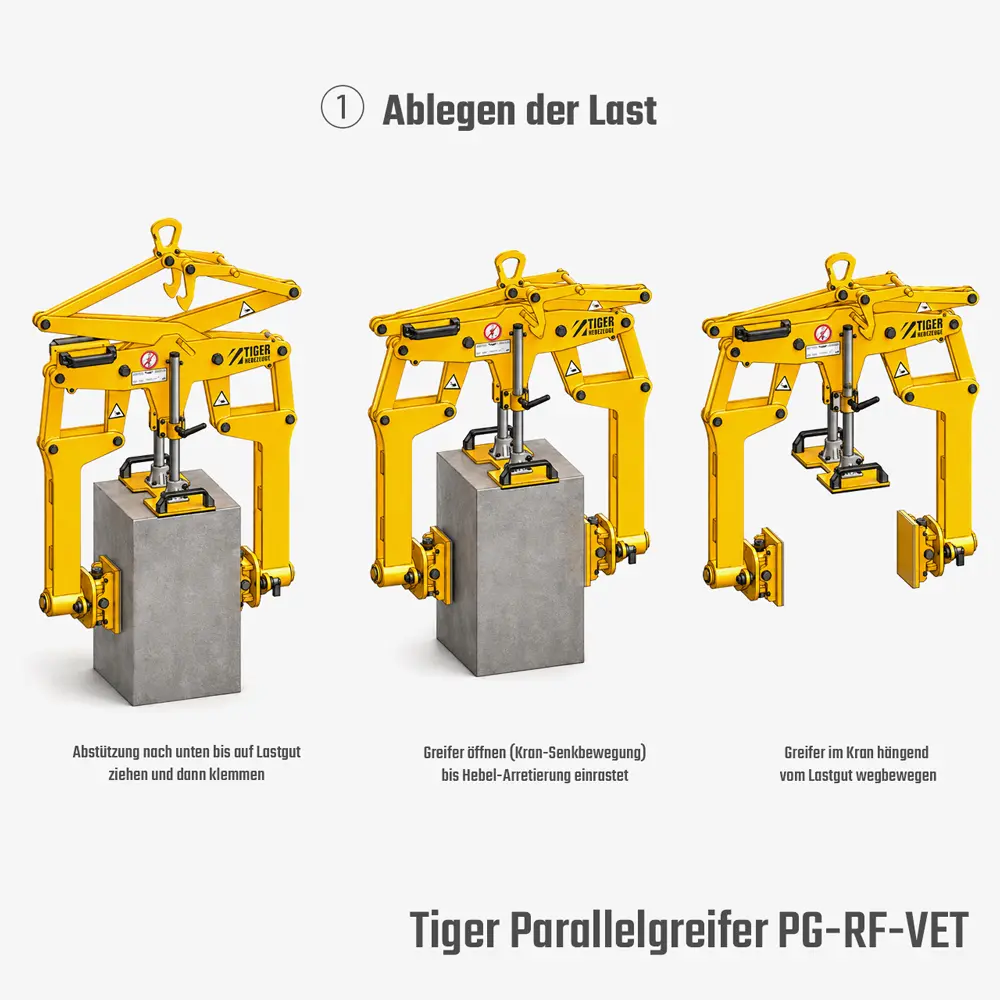

Das Absetzen einer Last erfolgt dann in umgekehrter Reihenfolge. Hierfür wird die Abstützung bis auf die Oberfläche der Last heruntergezogen.
Durch Senken des Krans wird der Greifer auf dem Lastgut abgelegt und verriegelt sich. Jetzt kann er durch erneutes Kranheben vom Lastgut weggehoben werden.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

Optionen

Wendevorgang über ein selbsthemmendes Drehwerk mittels Handkurbel (Lastgut wird im Schwerpunkt gedreht)
Takt-Automatik (Automatische Greiffunktion durch abwechselndes Ablegen/Lastanheben des Greifers) anstelle der manuellen Hebelarretierung

Lieferumfang

Tiger Parallelgreifer PG-RF-VET
Gedruckte Betriebsanleitung (DEU/ENG)
EG-Konformitätserklärung

Sicherheitshinweis

Um den sicheren Transport zu gewährleisten, darf die Greifoberfläche nicht sehr glatt sein und muss zudem öl- und fettfrei, sowie absolut trocken sein. Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante PG-RF-VET-010-250-200

Eigengewicht:	35 [kg]
Greifbereich:	200-250 [mm]
Oberfläche:	RAL 1004 (Goldgelb) lackiert
Traglast:	100 [kg]

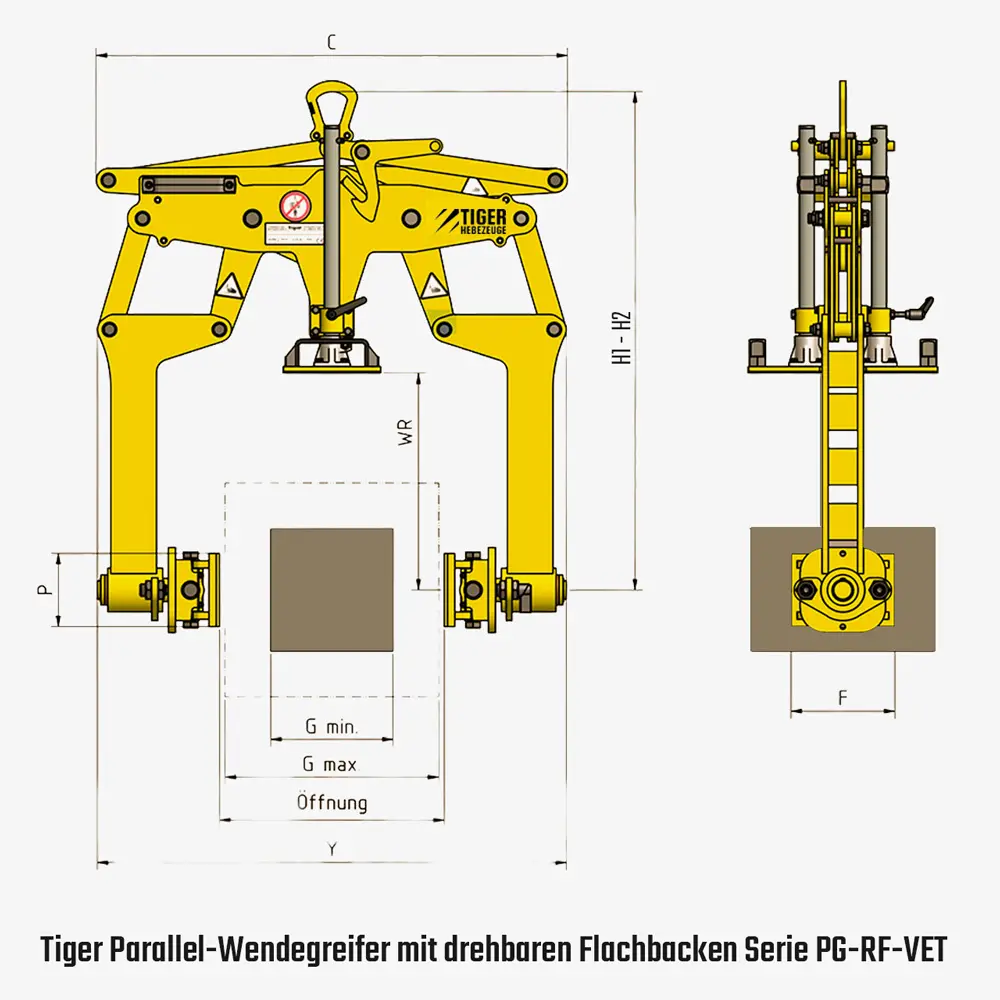

H1 - H2:	570 - 740 [mm]
WR:	230 [mm]
C:	445 [mm]
F:	170 [mm]
P:	100 [mm]
Y:	565 [mm]
