Optionen für die Alu-Portalkrane APK
Treffen Sie Ihre Auswahl:
Serie:
APK-OPT
Ausgewählte Variante:
APK-RI-4
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Optionen für die Alu-Portalkrane APK
Produktmerkmale
- Alle hier gezeigten Kran-Erweiterungen müssen bereits bei der Kranbestellung mitbestellt werden!
- Eine Option ist nicht nachrüstbar!
Produktbeschreibung
- Umlaufendes Band zur Steuerung der Laufkatze
- Stromzuführung für elektrische Hebezeuge wie z. B. Elektrokettenzug
- Handwinde zur Höhenverstellung
- 90° Richtungsfeststeller für die Räder
- Super-Elastik-Vollgummiräder (nur bis zu einer Traglast von 1.000 kg möglich)
Optionen
- Umlaufendes Band zur Steuerung der Laufkatze
- Stromzuführung für elektrische Hebezeuge wie z. B. Elektrokettenzug
- Handwinde zur Höhenverstellung
- 90° Richtungsfeststeller für die Räder
- Super-Elastik-Vollgummiräder (nur bis zu einer Traglast von 1.000 kg möglich)
Lieferumfang
Sicherheitshinweis
Variante APK-RI-4
Eigengewicht: | k.A. [kg] |
---|---|
Option: | Richtungsfeststeller für Alu-Portalkrane APK mit 4 Rädern |
Produktnummer | Option | Preis | |
---|---|---|---|
APK-HW | Handwinde zu Höhenverstellung für Serie APK | 1716 € | Übernehmen |
APK-PU-4 | Super-Elastik-Radsatz für APK mit 4 Vollgummi-Rädern | 1373 € | Übernehmen |
APK-PU-8 | Super-Elastik-Radsatz für APK mit 4 Vollgummi-Rädern | 2745 € | Übernehmen |
APK-RI-4 | Richtungsfeststeller für Alu-Portalkrane APK mit 4 Rädern | 687 € | Übernehmen |
APK-RI-8 | Richtungsfeststeller für Alu-Portalkrane APK mit 8 Rädern | 1373 € | Übernehmen |
APK-SZD | Stromzuführung für APK mit Doppelträger | 1716 € | Übernehmen |
APK-SZE | Stromzuführung für APK mit Einzelträger | 1226 € | Übernehmen |
APK-UBDT | Umlaufband für Laufkatze auf APK mit Doppelträger | 1324 € | Übernehmen |
APK-UBET | Umlaufband für Laufkatze auf APK mit Einzelträger | 981 € | Übernehmen |
OPTIONEN FÜR ALUMINIUM-PORTALKRANE SERIEN APK
Stromzuführung für elektrische Hebezeuge (als Option*)
Die als Option* erhältliche Stromzuführung dient dem Anschluss von z. B. elektrischen Kettenzügen.
Es handelt sich um ein Komplettset für die Verkabelung inkl. Steckdose und Befestigungsmaterialien.
Wir bieten diese Stromzuführungen für alle Alu-Portalkrane der Serien APK mit Einzelträger und Doppelträger.
Für Einzelträger: Typ APK-SZE | Für Doppelträger: Typ APK-SZD
Produktmerkmale
- Geeignet für Drehstrom (400V/16A, 50 Hz), 5-polig
- Phasenwender CEE-Anschluss, 5-polig mit Schalter (abschließbar), angebracht am Seitengestell mit der kurzen Trägerstütze
- PUR-Wendelleitung
- Der elektrische Anschluss des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP55)
- Der Not-Aus-Schalter befindet sich in der Regel am Bedienelement des Elektrokettenzuges**.
Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet.
Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist besonders darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen werden. Bitte achten Sie auch darauf, dass bei der Aufbewahrung kein Wasser in den Hauptschalter der Verkabelung/Stromzuführung eindringt (Korrosionsgefahr / Funktionsstörung).
Der Alu-Portalkran wird anschluß- und betriebsfertig inkl. Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV, BGV A 3 ausgeliefert.
**) Wichtig, bei bereits vorhandenem E-Kettenzug:
Die Traglast eines vorhandenen Elektrokettenzuges muss auf die Traglast des Alu-Portalkrans abgestimmt sein!
Bitte übersenden Sie uns nach Auftragseingang den passenden Elektrokettenzug (mit Aufhängehaken) damit wir diesen entsprechend an unserem Alu-Portalkran integrieren sowie die Stromanschlüsse montieren können. Ansonsten kann eine einwandfreie Funktion des Elektrokettenzuges mit der Stromzuführung nicht gewährleistet werden.
Gerne bieten wir Ihnen dieses Kransystem auch mit einem passenden Abus Elektrokettenzug GM mit Aufhängehaken an.
Bitte fragen Sie hierfür einfach an!
*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/67/f6/22/1706883275/handseilwinde-alu-portalkran.jpg?ts=1708596125)
Handwinde zur Höhenverstellung (als Option)
Die als Option erhältliche Handwinde zur Höhenverstellung sorgt für ein bequemeres Einstellen der Hubhöhen. Der Kraftaufwand für die Winde ist dabei gering, da die Kraft an der Kurbel nicht vom Trommeldurchmesser abhängt und daher gleichmäßig wirkt. Der Einsatz der Handwinde ist besonders sinnvoll, wenn aufgrund der großen Dimensionen und Gewichte (Variante Doppelträger, Elektrokettenzug, Stirnradflaschenzug, usw.) die Höhenverstellung per Hand nahezu unmöglich wird (auch empfehlenswert bei öfteren Verstellens der Hubhöhen des Kranes mit Hebezeug). Alternativ kann die Höhenverstellung auch mittels Gabelstapler vorgenommen werden (bei einmaliger Einstellung).
Wichtig: Die Höhenverstellung darf mit dieser Handwinde immer nur im unbelasteten Zustand des Krans erfolgen!
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/5e/04/43/1719480818/umlaufendes-band-alu-portalkran.jpg?ts=1719480818)
Umlaufendes Band für Einzelträger oder Doppelträger (als Option)
Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze auf dem Kranträger bewegen zu können.
Dies stellt eine große Arbeitserleichterung und Optimierung der Arbeitssicherheit dar.
Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge.
Mit integrierter Klemmplatte an den beiden Enden des Bandes, welche zur Gewichtsbeschwerung des Bandes dient.
Integrierte Klemmvorrichtung an beiden Stirnseiten des Aluträgers hält das Band an Position.
Bei den Doppelträger-Typen befindet sich diese Klemmvorrichtung am Aufsteckstutzen sowie am Horizontalversteller.
Das umlaufende Band erhält somit die nötige Spannkraft, d.h. der Bereich unter der feststellbaren Laufkatze ist frei.
Für Einzelträger: Typ APK-UBET | Für Doppelträger: Typ APK-UBDT
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/d9/2e/24/1719480850/tigerhebezeuge-vollgummiraeder-fuer-fahrbare-alu-portalkrane-serie-apk-krantechnik-1.jpg?ts=1719480850)
Super-Elastik-Vollgummiräder (als Option)
Schwerlast-Räder mit Super-Elastik-Vollgummireifen (Rillenprofil) anstelle der Räder mit PU-Laufbelag.
- mit 4 Stahlblech-Lenkrollen
- mit integrierter Rad- und Drehkranzbremse
- mit modernsten 3-Komponenten-Reifen bestehend aus:
- Reifenfuß – Stahldrahtkerne, eingebettet in eine zähe Gummimischung garantieren einen festen Reifensitz auf der Felge
- Zwischenkissen gewährleistet Stoß- und Schwingungsdämpfung, sorgt für einen günstigen Rollenwiderstand
- Eine dicke abriebfeste Lauffläche sichert eine lange Lebensdauer der Räder
- Rad-Ø: 250 mm
- Radbreite 85 mm
Für APK-Kranfahrwerke mit 4 Rädern: Typ APK-PU-4 | Für APK-Kranfahrwerke mit 8 Rädern: Typ APK-PU-8
Nur für die fahrbaren Alu-Portalkrane APK bis 1.000 kg Traglast geeignet!
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/20/30/2f/1719480879/tigerhebezeuge-richtungsfeststeller-fuer-fahrbare-alu-portalkrane-serie-apk-krantechnik.jpg?ts=1719480879)

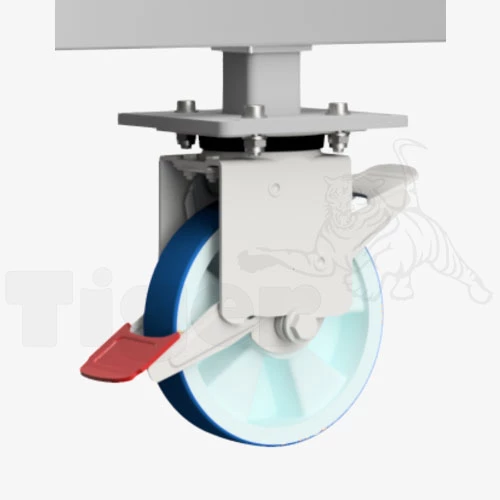

Räder mit Richtungsfeststellern (als Option)
Die Räder können ab Werk zusätzlich auch noch mit 90° Richtungsstellern ausgestattet werden. Hiermit lässt sich der Alu-Portalkran in Längsrichtung als auch in Querrichtung exakt verfahren. Beim Lösen der Richtungsfeststeller kann der Kran dann wieder ganz normal in beliebiger Richtung verfahren werden. Mit der Bremse wird der Kran an gewünschter Stelle sicher gehalten.
Für APK-Krane mit 4 Rädern: Typ APK-RI-4
Für APK-Krane mit 8 Rädern: Typ APK-RI-8
Diese Option ist nur für die fahrbaren Alu-Portalkrane APK-KF und APK-DT-KF mit einer Traglast von 1.000 kg und 1.500 kg geeignet!
