Mini-Krantraversen, verstellbar - Mini-Lasttraversen für Kleinlasten

Welche Traglasten unterstützt die Tiger Mini-Krantraverse TA-LL?

Die Tiger Mini-Krantraverse TA-LL unterstützt Traglasten zwischen 250 kg und 800 kg.

Wie lässt sich der Hakenabstand der TA-LL Traverse einstellen?

Der Hakenabstand der TA-LL Traverse ist einstellbar zwischen 200 mm und 800 mm.

Welche Vorteile ergeben sich durch die Kranöse und Kettenaufhängung der Mini-Krantraverse?

Die Kranöse ist für Einfachhaken nach DIN 15401 geeignet, während die Kettenaufhängung eine stabile Lastanhebung ermöglicht.

Wofür sorgt die stabile Kettenaufhängung dieser Mini-Montagetraverse?

Die stabile Kettenaufhängung sorgt für ein beruhigtes und nahezu pendelfreies Heben von Langlasten.

Welche Sicherheitsmaßnahmen müssen beim Abstellen von Lastaufnahmemitteln beachtet werden?

Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Welche Oberflächenoptionen sind für die Tiger Mini-Krantraverse TA-LL verfügbar?

Die Oberflächenoptionen umfassen Ausführungen in Edelstahl, verzinkt und vernickelt.

Welche Dokumente werden mit der TA-LL Traverse geliefert?

Im Lieferumfang sind eine gedruckte Betriebsanleitung (DEU/ENG) und die EG-Konformitätserklärung enthalten.

Worin liegen die besonderen Vorteile der leichten Bauweise der TA-LL Traverse?

Die besonders leichte Bauweise erleichtert die Handhabung von Lasten und macht die Traverse äußerst handlich für den Anwender.

Bei kleineren länglichen Lasten passt ein einzelner Anschlagpunkt nicht immer zur vorgesehenen Aufnahme. Zugleich kann ein großes Lastaufnahmemittel für die Aufgabe unnötig sperrig sein. Genau für diesen Zwischenbereich ist die Tiger Mini-Krantraverse TA-LL ausgelegt: als verstellbare Balkentraverse für Kleinlasten im Kranbetrieb.

Die Serie besteht aus fünf Varianten mit Traglasten von 250, 500 oder 800 kg. Zwei Lasthaken lassen sich innerhalb des jeweiligen Hakenabstands versetzen. Am Kran wird die Traverse über eine Kranöse oder eine Kettenaufhängung aufgenommen; der Traversenkörper besteht aus Stahl und besitzt eine goldgelb lackierte Oberfläche in RAL 1004.

Das Funktionsprinzip: Abstand passend zur Last einstellen per Lochleiste

Das zentrale Bauteil der TA-LL ist der als Lochleiste ausgeführte Traversenkörper. Die beiden Lasthaken können daran in einem vorgegebenen Raster positioniert werden. So lässt sich ihr Abstand an die Lage der vorgesehenen Anschlagpunkte anpassen, ohne für jede Abstandsänderung eine andere Traverse einsetzen zu müssen.

Die Traverse hält die beiden Aufnahmepunkte in einem definierten Abstand zueinander. Welche Einstellung für eine Last geeignet ist, hängt jedoch nicht allein von deren Länge ab: Traglast, Position und Ausführung der Anschlagpunkte sowie die konkrete Lastgeometrie müssen zusammenpassen. Eine pauschale Aussage über die dabei entstehenden Kräfte oder die Eignung für beliebige Lastformen wäre daher nicht sachgerecht.

Für die Aufnahme am Kran stehen bei allen fünf Varianten Kranöse und Kettenaufhängung zur Verfügung. Daraus folgt jedoch keine allgemeine Einsatzregel, nach der eine Aufhängungsart allein aufgrund der verfügbaren Raumhöhe gewählt werden kann. Maßgeblich sind die konkrete Hebeaufgabe und die Vorgaben der Betriebsanleitung.

Die Variante in drei Schritten auswählen

Die Auswahl beginnt nicht beim Eigengewicht der Traverse, sondern bei der Last. Zuerst muss die erforderliche Traglast feststehen. Anschließend wird geprüft, welcher Abstand zwischen den beiden vorgesehenen Anschlagpunkten benötigt wird und ob dieser Abstand innerhalb des Einstellbereichs einer verfügbaren Variante liegt.

1. Traglast bestimmen: Verfügbar sind 250, 500 und 800 kg. Die ausgewählte Traglast darf durch die aufzunehmende Last nicht überschritten werden.
2. Hakenabstand zuordnen: Die Serie bietet Einstellbereiche von 200–500 mm, 400–800 mm oder 800–1.200 mm.
3. Raster und Einbaumaße prüfen: Bei den Varianten bis 800 mm Hakenabstand beträgt das Verstellraster 25 mm. Die Ausführung mit 800–1.200 mm Hakenabstand wird im 50-mm-Raster verstellt.

Nicht jede Traglast ist mit jedem Hakenabstand kombinierbar. Für 250 und 500 kg stehen jeweils die Bereiche 200–500 mm und 400–800 mm zur Verfügung. Die Variante mit 800 kg Traglast besitzt einen Hakenabstand von 800–1.200 mm. Damit wird aus zwei Auswahlwerten eine konkrete Artikelentscheidung.

Bauhöhe, Maulweite und Eigengewicht mitbetrachten

Auch wenn Traglast und Hakenabstand die Hauptauswahl bestimmen, können die übrigen Maße für die vorhandene Kran- und Arbeitssituation entscheidend sein. Die Bauhöhe beträgt je nach Variante 230, 240 oder 270 mm. Der als BHK ausgewiesene Abstand zwischen Aufhängeglied und Wirbellasthaken liegt bei 515, 520 oder 555 mm.

Die Maulweite der Lasthaken beträgt serienweit 20 mm. Das Eigengewicht folgt der jeweiligen Baugröße: Die Ausführungen mit 200–500 mm Hakenabstand wiegen 6 kg, die Varianten mit 400–800 mm wiegen 8 kg und die Ausführung mit 800–1.200 mm bringt 16 kg auf die Waage. Diese Werte sollten insbesondere beim Bereitstellen, Umsetzen und sicheren Ablegen der Traverse berücksichtigt werden.

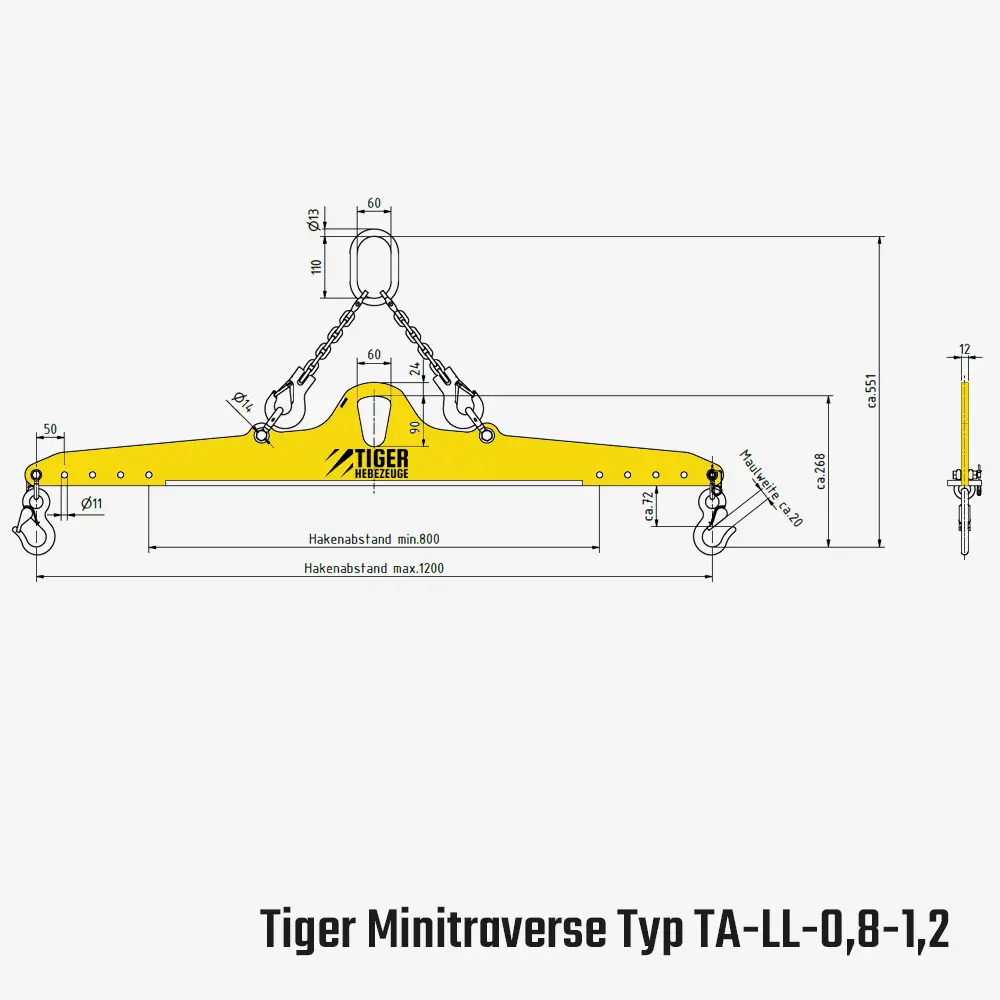

Weitere Maßangaben wie A, B, C und D sind variantenspezifisch gepflegt, lassen sich ohne die zugehörige Maßzeichnung jedoch nicht verlässlich funktional erklären. Für die Freiraum- und Kompatibilitätsprüfung sollten deshalb die vollständigen Artikeldaten und die Maßzeichnung der gewählten Variante herangezogen werden.

Typische Aufgaben innerhalb der belegten Anwendung

Die TA-LL ist für kleinere längliche Lasten im Kranbetrieb beschrieben. Als Beispiele kommen kurze Lastgüter, Werkstücke und Maschinenteile in Betracht, sofern Traglast, Anschlagpunkte und Abmessungen zur gewählten Ausführung passen. Die genannten Beispiele sind keine pauschale Freigabe für jedes entsprechend bezeichnete Lastgut.

Der praktische Nutzen liegt vor allem in der Anpassung an unterschiedliche Abstände: Statt die Lastaufnahme auf einen festen Hakenabstand auszurichten, können die beiden Haken innerhalb des verfügbaren Bereichs versetzt werden. Das ist besonders dann relevant, wenn mehrere Werkstücke mit unterschiedlichen Anschlagpunktabständen gehandhabt werden sollen, die übrigen Einsatzbedingungen aber zur Traverse passen.

Eine Branchenzuordnung lässt sich daraus nicht ableiten. Insbesondere Materialbezeichnungen oder einzelne Werkstückarten sagen noch nichts darüber aus, in welcher Branche die Traverse eingesetzt werden darf oder bevorzugt verwendet wird.

Vom Einstellen bis zum Hub: Sicherheit geht vor Tempo

Vor dem Anschlagen müssen die passende Variante und der erforderliche Hakenabstand feststehen. Das Verstellen, Sichern und Anschlagen erfolgt nach den Vorgaben der Betriebsanleitung. Beschlagteile müssen frei beweglich sein; Steckbolzen sind ordnungsgemäß zu sichern. Lasthaken dürfen nicht über ihre Spitze belastet werden.

Für Tiger Lastaufnahmemittel gilt allgemein, dass die angegebene Tragfähigkeit nicht überschritten werden darf. Mechanisch beschädigte oder verformte Haken, Ketten, Schäkel, Bügel, Bolzen und Ösen dürfen nicht weiterverwendet werden. Der Bereich unter einer angehobenen Last bleibt ebenso tabu wie der zugehörige Gefahrenbereich.

Auch nach dem Hub endet die sichere Handhabung nicht. Beim Abstellen ist die Traverse so abzulegen, dass sie weder umkippen noch herabfallen oder abgleiten kann. Ein geeigneter, standsicherer Ablageplatz schützt dabei sowohl Personen als auch das Lastaufnahmemittel vor vermeidbaren Schäden.

Kontrolle vor der Verwendung und im laufenden Betrieb

Vor jedem Einsatz ist bei Tiger Lastaufnahmemitteln allgemein eine Sicht- und Funktionsprüfung vorgesehen. Dabei sind der Zustand der Bauteile, mögliche Verformungen, der ordnungsgemäße Zusammenbau sowie Vollständigkeit und Wirksamkeit der Sicherheitseinrichtungen zu kontrollieren. Auch Verunreinigungen, die Beweglichkeit oder Funktion beeinträchtigen, gehören in diese Prüfung.

Werden auffällige Schäden oder Funktionsstörungen festgestellt, darf dies nicht durch improvisierte Weiterverwendung übergangen werden. Eine zur Prüfung befähigte Person muss den Zustand beurteilen. Soweit die Sicherheit von Montagebedingungen abhängt, ist außerdem vor der ersten Verwendung eine entsprechende Prüfung erforderlich; die notwendigen Unterlagen müssen vollständig vorliegen.

Konkrete Wartungsintervalle oder serienbezogene Verschleißgrenzen sind für die TA-LL in den verfügbaren Angaben nicht definiert. Maßgeblich bleiben deshalb die Betriebsanleitung, die betriebliche Prüfplanung und die Beurteilung durch eine befähigte Person. Eigenmächtige Änderungen an der Traverse sind keine geeignete Methode, um eine abweichende Hebeaufgabe abzudecken.

Einsatzgrenzen bewusst prüfen

Die Traglast ist eine klare Grenze, aber nicht das einzige Auswahlkriterium. Eine Last kann trotz passenden Gewichts ungeeignet sein, wenn Anschlagpunkte, Geometrie oder benötigter Hakenabstand nicht zur gewählten Variante passen. Ebenso dürfen die einstellbaren Bereiche nicht als stufenlos verstanden werden, weil die Positionierung je nach Ausführung in einem Raster von 25 oder 50 mm erfolgt.

Für Tiger Lastaufnahmemittel gilt als allgemeiner Temperaturbereich −20 °C bis +80 °C, soweit keine abweichenden Herstellerangaben für das konkrete Lastaufnahmemittel bestehen. Für Einsätze außerhalb dieses Bereichs ist eine gesonderte Herstellerfreigabe erforderlich. Weitere serienbezogene Grenzen zu Lastschwerpunkt, asymmetrischer Belastung oder besonderen Umgebungsbedingungen müssen vor einem entsprechenden Einsatz geklärt werden.

Die TA-LL ist damit keine Universaltraverse für beliebige Kleinlasten. Ihre Stärke liegt in einer klar umrissenen Auswahl: passende Traglast, passender Hakenabstand, ausreichender Freiraum und geeignete Anschlagpunkte. Werden diese Faktoren gemeinsam betrachtet, lässt sich aus den fünf Varianten gezielt die Ausführung für die konkrete Handhabungsaufgabe bestimmen.
