Mini-Hydraulikpumpen mit Druckluftantrieb für Hydraulikzylinder
Treffen Sie Ihre Auswahl:
Serie:
PAY
PAY
Ausgewählte Variante:
PAY-6

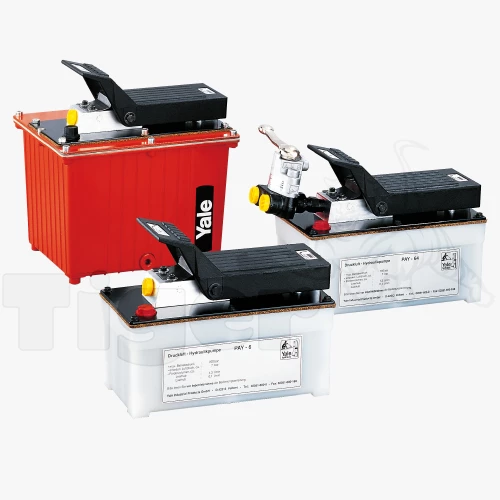

Yale Mini-Hydraulikpumpen PAY mit Druckluftantrieb
Produktmerkmale
- Sehr kleine Hydraulikpumpe mit Druckluftmotor
- Zum Anschluss von einfachwirkenden und doppeltwirkenden Hydraulikzylinder
- Großes Tankvolumen (1,5 l und 5 l)
- Öldruck max. 700 bar Betriebsdruck
- Luftbedarf: 560 Liter/Min.
- Ölanschluss: 3/8 NPT
- Luftanschluss: 1/4 NPT
- Hydrauliköl: ISO 32
- Fördervolumen: 1,3 bis 0,1 l je Min. (je nach Druck)
Produktbeschreibung
Diese Mini-Hydraulikpumpen werden durch einen Druckluftmotor pneumatisch angetrieben und können an nahezu jedes übliche Druckluftnetz angeschlossen werden.
Diese kompakten und preiswerten Pumpen können einfachwirkende und doppeltwirkende Hydraulikzylinder bis zu einem max. Betriebsdruck von 700 bar antreiben.
Die Hydraulik-Druckluftpumpen für doppeltwirkende Hydraulikzylinder verfügen zusätzlich über ein 4-Wege-Ventil Typ VHH-4/3.
Aufgrund des großen nutzbaren Tankvolumens können hier auch größere Hydraulikzylinder oder Zylindergruppen angeschlossen werden.
Das Vorschalten einer Wartungseinheit zum Reinigen und Ölen der Versorgungsluft wird jedoch empfohlen!
Am Druckminderer, der in der Luftleitung angeschlossen wird, kann der Hydraulikdruck exakt und stufenlos eingestellt werden.
Durch den Druckluftmotor ist zudem ein sicherer Explosionsschutz gegeben, da hierbei keine Funkenbildung entstehen kann.
Die Steuerung des angeschlossenen Hydraulikzylinders (Ausfahren - Halt - Einfahren) erfolgt durch die aufgebaute Wippe.
Diese kann sowohl per Hand als auch mit dem Fuß bedient werden.
Steuerung und Ablauf der Funktionen
- Wippe in Ruhestellung: Motor steht, Zylinder stehen bzw. werden unter Druck gehalten
- Wippe gedrückt: Motor läuft, Zylinder fährt aus und Systemdruck baut sich auf
- Wippe wird nach vorne geneigt: Motor steht, Druck wird abgebaut, Zylinder fährt ein
Optionen
Lieferumfang
- Yale Mini-Hydraulikpumpe PAY, pneumatisch angetrieben
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Variante PAY-6
| für Zylinder-Typ: | einfachwirkend |
|---|---|
| Öl-Fördervolumen: | 0,85 bis 0,08 [l/min] |
| Eigengewicht: | 6,59 [kg] |
| Tankvolumen: | 1,5 [l] |
| Luftbedarf: | 560 [l/min] |
| Oberfläche: | RAL 2002 (Blutorange) lackiert |

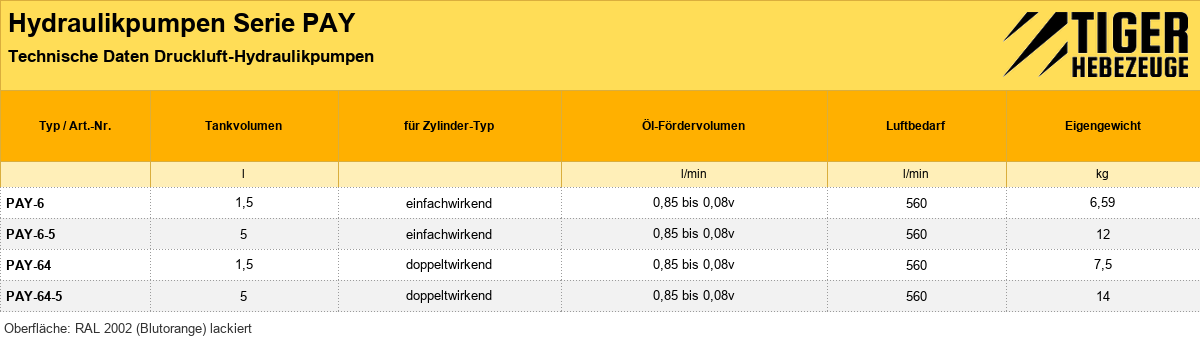

| Produktnummer | Tankvolumen | für Zylinder-Typ | Preis | |
|---|---|---|---|---|

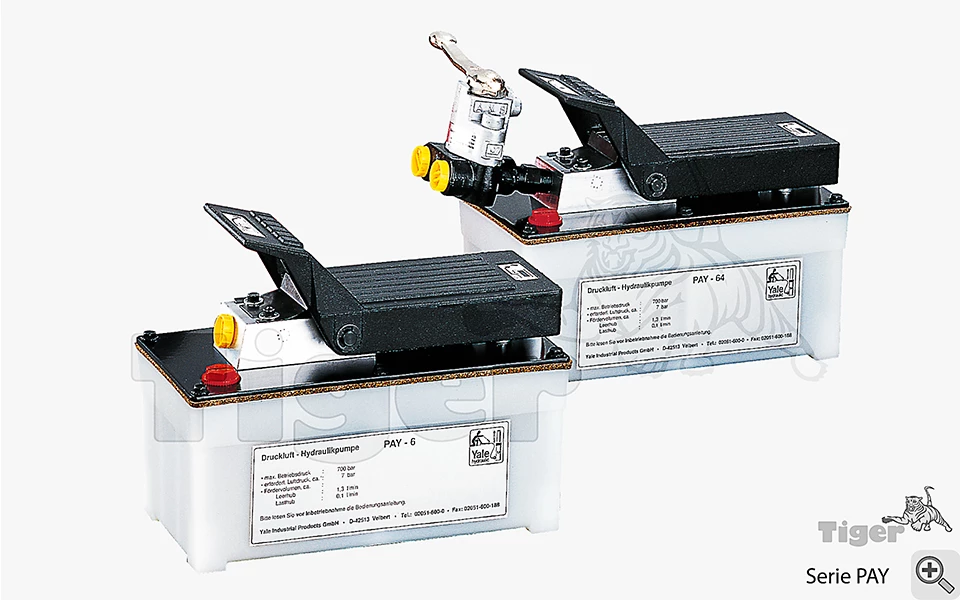

| PAY-6 | 1,5 [l] | einfachwirkend | 1.005,00 € | Übernehmen |

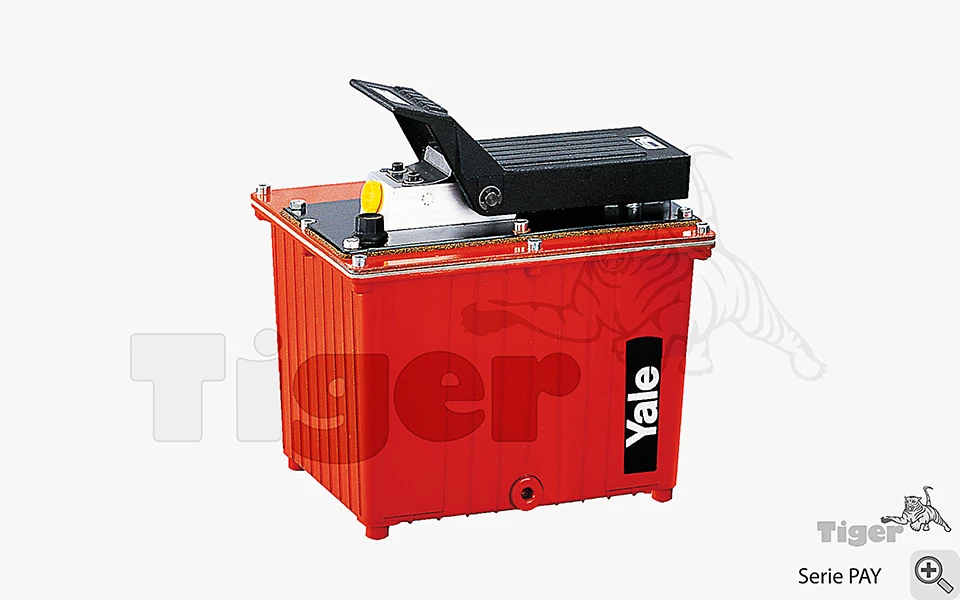

| PAY-6-5 | 5 [l] | einfachwirkend | 1.676,00 € | Übernehmen |
| PAY-64 | 1,5 [l] | doppeltwirkend | 1.701,00 € | Übernehmen |
| PAY-64-5 | 5 [l] | doppeltwirkend | 2.102,00 € | Übernehmen |
