Handseilwinden mit Lastdruckbremse, verzinkt
Treffen Sie Ihre Auswahl:
Serie:
SW
Ausgewählte Variante:
SW-1250-v
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

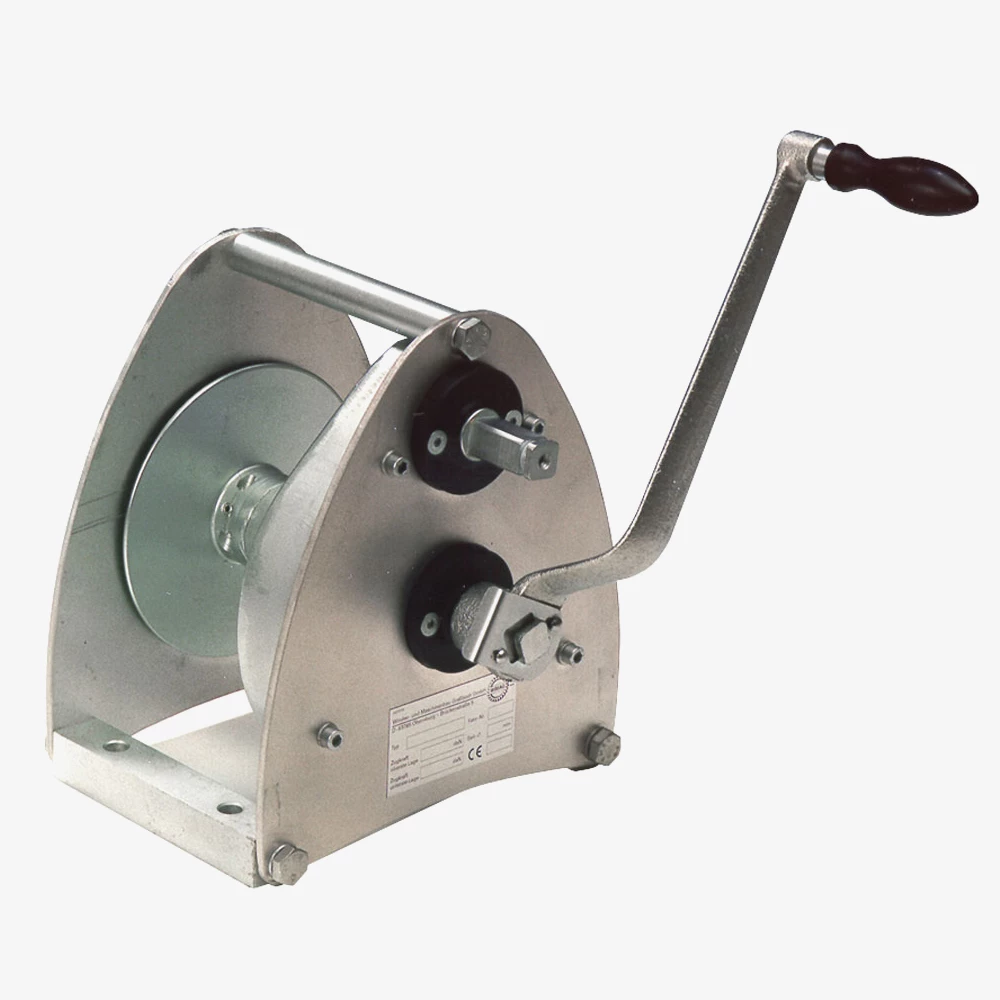

Handseilwinden SW mit Lastdruckbremse und abnehmbarer Handkurbel
Produktmerkmale
- Robuste Seilwinde mit Handkurbel
- Mit selbsthemmenden Stirnradgetriebe
- Mit automatischer Radial-Lastdruckbremse oder Axial-Lastdruckbremse (typabhängig)
- Mit beidseitige Bremswirkung
- Mit Trommeldirektgang (nur Typen SW-650-v | SW-1250-v | SW-3000-v)
- Geräuscharme Trommelbremse ohne Sperrklinke (nur Typen SW-650-v | SW-1250-v | SW-3000-v)
- Axial-Lastdruckbremse mit Sperrklinke (nur Typ SW-100-v)
- Komplett gekapseltes Getriebe
- Mit wartungsfreien Gleitlagern
- Abnehmbare Kurbel mit drehbarem Griff
- Stabiles verzinktes Gehäuse
- Winden gem. Unfallverhütungsvorschrift BGV D8
- Oberfläche: verzinkt
Produktbeschreibung
Handseilwinden SW mit Lastdruckbremse und abnehmbarer Handkurbel
Produkteigenschaften der SW-100-v
Diese Handseilwinde gefällt durch das klare Design. Sie ist korrosionsbeständig, verzinkt, leichtgängig und kann vielseitig eingesetzt werden.
Robuste Konstruktion durch das geschlossene Gehäuse. Die Handseilwinde SW-100-v kann einfach an der Wand oder einer Konsole befestigt werden. Die Winde entspricht der Unfallverhütungsvorschrift BGV D8
Die Seilwinde SW 100 ist mit einer automatischen Axial-Lastdruckbremse mit Sperrklinke ausgestattet, die die Last in jeder Lage sicher hält. Das Getriebe ist komplett gekapselt. Lagerung mit wartungsfreien Gleitlagern.
Die Kurbel hat einen drehbaren Griff. Der Kurbelarm ist in der Länge stufenlos verstellbar und bei unbelasteter Winde abnehmbar.
Diese Winde muss mit einer Mindestlast von 15 daN (ca. 15,3 kgf) betrieben werden, da ansonsten keine Bremsfunktion erfolgt!
Damit ein Stahldrahtseil am gewünschten Aufhängepunkt der Last sicher geführt werden kann, bieten wir auch Umlenkrollen für Drahtseile an.
Optionen
Lieferumfang
- Handseilwinde SW zur Konsolenbefestigung, mit Handkurbel
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/dd/bd/56/1718887035/tigerhebezeuge-handseilwinden-serie-sw-typenuebersicht-hebezeuge.gif?ts=1718887035)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/d2/ee/49/1706884461/konsolenseilwinde-sw-100-1.jpg?ts=1708597444)

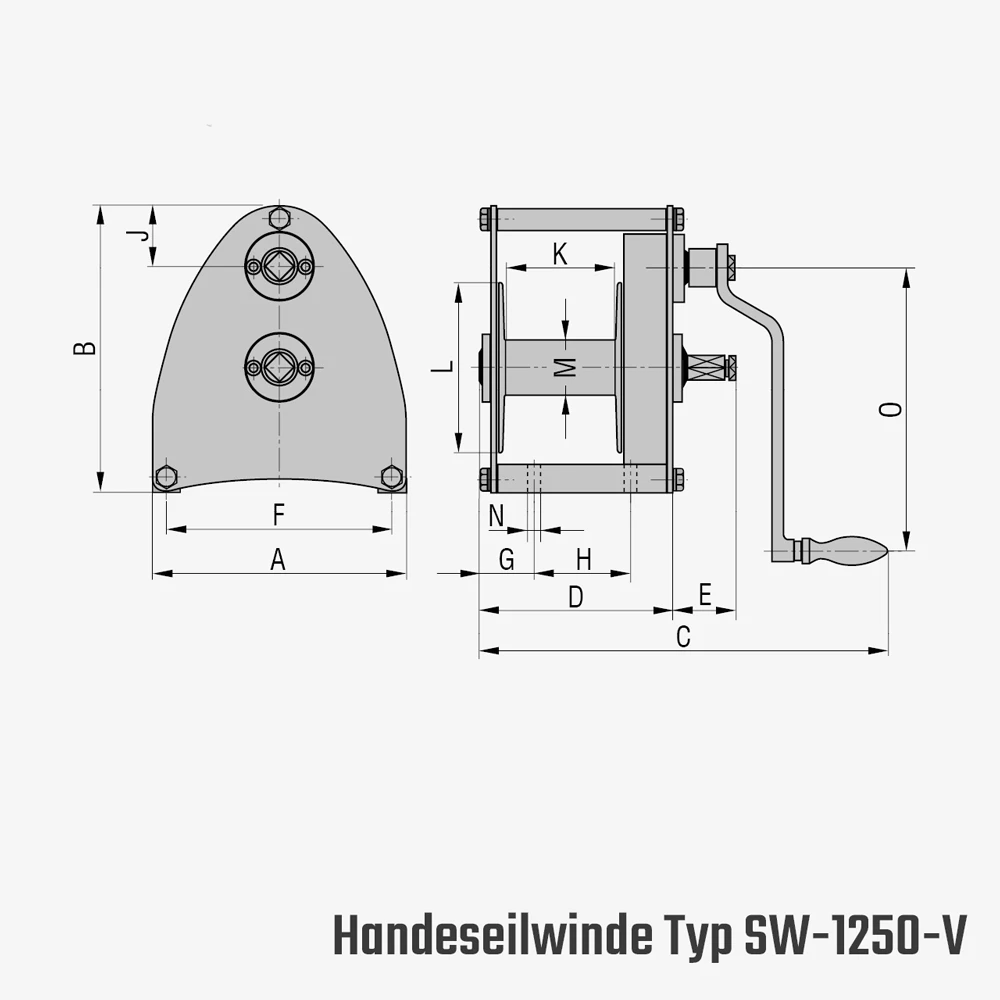

Variante SW-1250-v
A: | 370 [mm] |
---|---|
B: | 402 [mm] |
C: | 492 [mm] |
D: | 263,5 [mm] |
E: | 55 [mm] |
Eigengewicht (ohne Seil): | 30 [kg] |
F: | 330 [mm] |
G: | 53,5 [mm] |
H: | 170 [mm] |
Hub je Kurbelumdrehung: | 35 [mm] |
J: | 79,5 [mm] |
K: | 166 [mm] |
Kurbeldruck: | 15 [daN] |
max. Kurbelradius: | 400 [mm] |
max. Seilaufnahme: | 80 [m] |
O: | 400 [mm] |
Oberfläche: | verzinkt |
ØL: | 238 [mm] |
ØM: | 76 [mm] |
ØN: | 13 [mm] |
Seil Ø: | 8 [mm] |
Zuglast 1. Seillage: | 1.250 [kg] |
Zuglast oberste Lage: | 500 [kg] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/07/2c/55/1706884463/konsolenseilwinde-sw-650-3000-2.jpg?ts=1708597447)
Produktnummer | Zuglast 1. Seillage | Zuglast oberste Lage | Preis | |
---|---|---|---|---|
SW-100-v | 100 [kg] | 40 [kg] | 290 € | Übernehmen |
SW-1250-v | 1.250 [kg] | 500 [kg] | 1480 € | Übernehmen |
SW-3000-v | 3.000 [kg] | 1.500 [kg] | 2180 € | Übernehmen |
SW-650-v | 650 [kg] | 250 [kg] | 650 € | Übernehmen |
