Handseilwinde zur Wandbefestigung mit Lastdruckbremse
Treffen Sie Ihre Auswahl:
Serie:
SW-W
Ausgewählte Variante:
SW-W-80
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

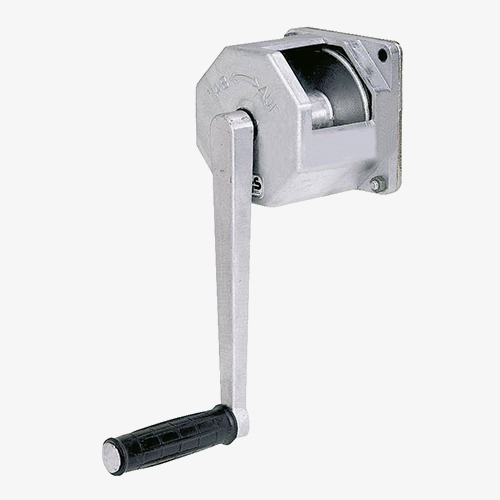

Wandhandseilwinden SW-W von PFAFF-silberblau - Handseilwinden zur einfachen Wandbefestigung
Produktmerkmale
- Wandseilwinde mit Bremsfunktion
- Für die schnelle Wandmontage
- Passend für Drahtseile mit 3 bis 7 mm Ø
- Leichtgängiges Stirnradgetriebe für hohen Wirkungsgrad
- Für den komfortablen Handbetrieb
- Robustes Aluminiumgehäuse für die Modelle SW-W-80 und SW-W-125
- bewahrte Stahlblechausführung für die Modelle SW-W-300 bis 750
- Direktantrieb für Traglasten bis 125 kg
- Mit Sicherheitsfederbremse als Lastbremse
- Zur einfachen und schnellen Befestigung an z. B. Hauswänden
Produktbeschreibung
Wandhandseilwinden SW-W von PFAFF-silberblau – Handseilwinden zur einfachen Wandbefestigung
Die Wandseilwinden der Serie SW-W sind zur ortsfesten Montage in Gebäuden vorgesehen. Mit ihr können Drahtseil-Ø von 3 bis 7 mm sicher aufgewickelt werden.
Eine interne Lastdruckbremse sichert die Last zusätzlich vor einem plötzlichen Fall. Die geräuscharme Sicherheitsfederbremse hält die Last in jeder Lage sicher!
Für eine noch komfortablere Bedienung sorgt bei dieser Handwinde ein leichtgängiges Stirnradgetriebe mit hohem Wirkungsgrad.
Die Typen SW-W 80 und SW-W 125 besitzen eine abnehmbare Handkurbel.
Die Typen SW-W 300 – 750 verfügen über eine praktische Klapp-Kurbel.
Die passenden Drahtseile bieten wir als Option an. Drahtseile können nicht einzeln, sondern nur in Kombination mit einer Handwinde erworben werden.
Damit ein Stahldrahtseil am gewünschten Aufhängepunkt der Last sicher geführt werden kann, bieten wir auch Umlenkrollen für Drahtseile an.
Optionen
Lieferumfang
- Handseilwinde SW-W zur Wandbefestigung
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/45/dd/d8/1718887038/tigerhebezeuge-handseilwinden-serie-sw-w-typenuebersicht-hebezeuge.gif?ts=1718887038)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/1b/11/bf/1717741372/handseilwinde-sw-w-zeichnung.jpg?ts=1717741372)
Variante SW-W-80

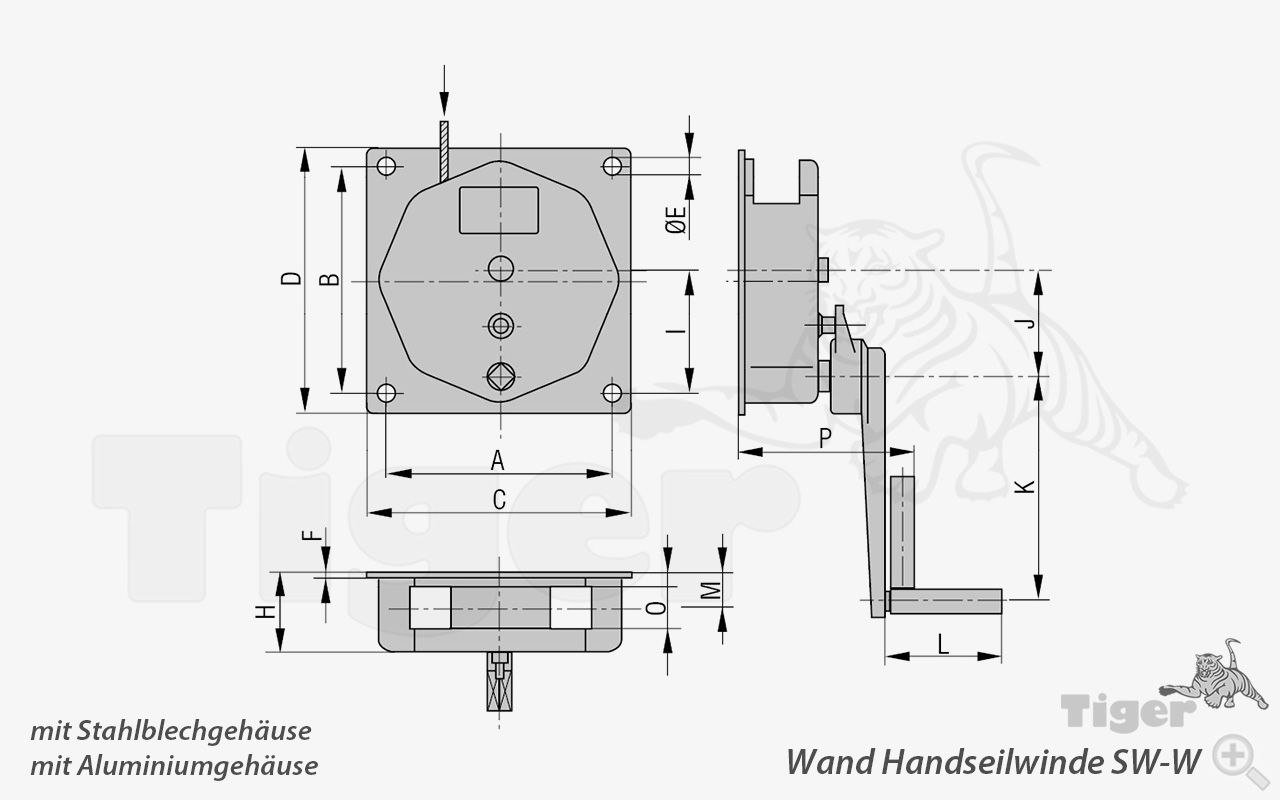

A: | 110 [mm] |
---|---|
Ausführung: | mit Aluminiumgehäuse |
B: | 110 [mm] |
C: | 130 [mm] |
D: | 130 [mm] |
E: | 9 [mm] |
Eigengewicht (ohne Seil): | 4 [kg] |
F: | 15 [mm] |
H: | 121 [mm] |
Hub je Kurbelumdrehung: | 170 [mm] |
I: | 55 [mm] |
J: | - [mm] |
K: | 250 [mm] |
Kurbeldruck: | 12 [daN] |
L: | 130 [mm] |
M: | 68 [mm] |
max. Seilaufnahme: | 30 [m] |
O: | 60 [mm] |
Oberfläche: | k. A. |
P: | 275 [mm] |
Seil Ø: | 3 [mm] |
Seilaufnahme 1. Lage: | 2,4 [m] |
Seiltrommel Ø: | 51 [mm] |
Zuglast 1. Seillage: | 80 [kg] |
Zuglast oberste Lage: | 45 [kg] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/8e/8b/44/1706883315/handseilwinde-sw-w-zeichnung-5.jpg?ts=1708596165)
Produktnummer | Ausführung | Zuglast 1. Seillage | Zuglast oberste Lage | Preis | |
---|---|---|---|---|---|
SW-W-125 | mit Aluminiumgehäuse | 125 [kg] | 65 [kg] | 382 € | Übernehmen |
SW-W-300 | mit Stahlgehäuse | 300 [kg] | 220 [kg] | 477 € | Übernehmen |
SW-W-500 | mit Stahlgehäuse | 500 [kg] | 350 [kg] | 515 € | Übernehmen |
SW-W-750 | mit Stahlgehäuse | 750 [kg] | 550 [kg] | 581 € | Übernehmen |
SW-W-80 | mit Aluminiumgehäuse | 80 [kg] | 45 [kg] | 322 € | Übernehmen |
