Gabelzinkenverlängerung nach ISO 13284, geschlossene Ausführung (2 Stück)

Oberfläche

für Zinkenquerschnitt

Länge der Gabelverlängerung

Serie:

GV-GA

Ausgewählte Variante:

GV-GA-80-40-2,4

Lieferzeit: 2-4 Wochen

Frachtkosten ab Werk

820,00 €

zzgl. MwSt.
(975,80 € inkl. MwSt.)
zzgl. Fracht-/Verpackungskosten

Produktanfrage stellen

Noch Fragen? Sprechen Sie mit unseren Experten: +49 (2202) 98923 - 0 anfrage@tigerhebezeuge.de

Sonderanfrage

Datenblatt herunterladen

Gabelverlängerung GV-GA nach ISO 13284 mit Steckbolzen-Sicherung (1 Paar)

Produktmerkmale

Verlängerung für die Staplerzinke (2 Stk.)
Gefertigt gemäß ISO 13284 und Maschinenrichtlinie

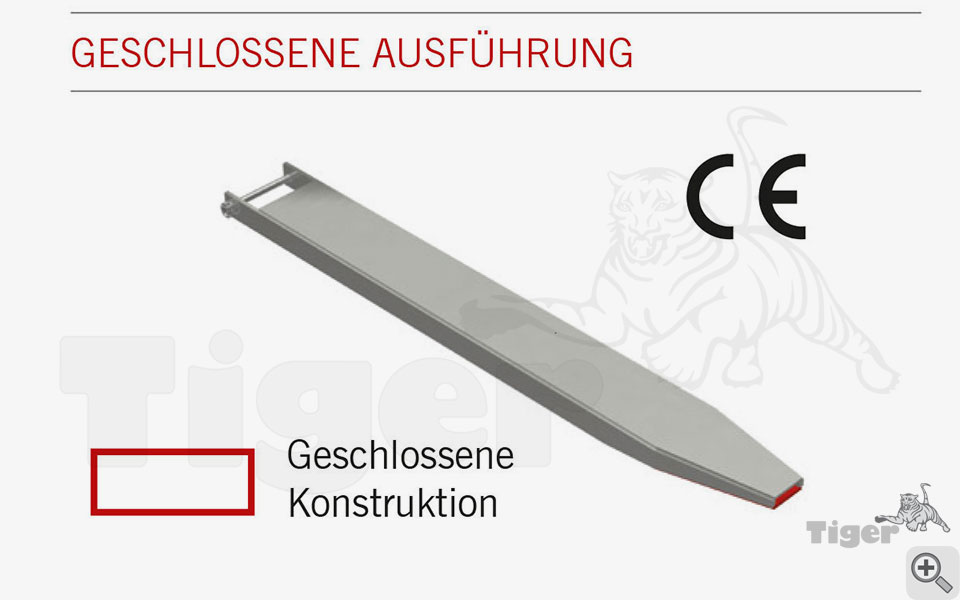

Geschlossene Ausführung
Unterseite geschlossen

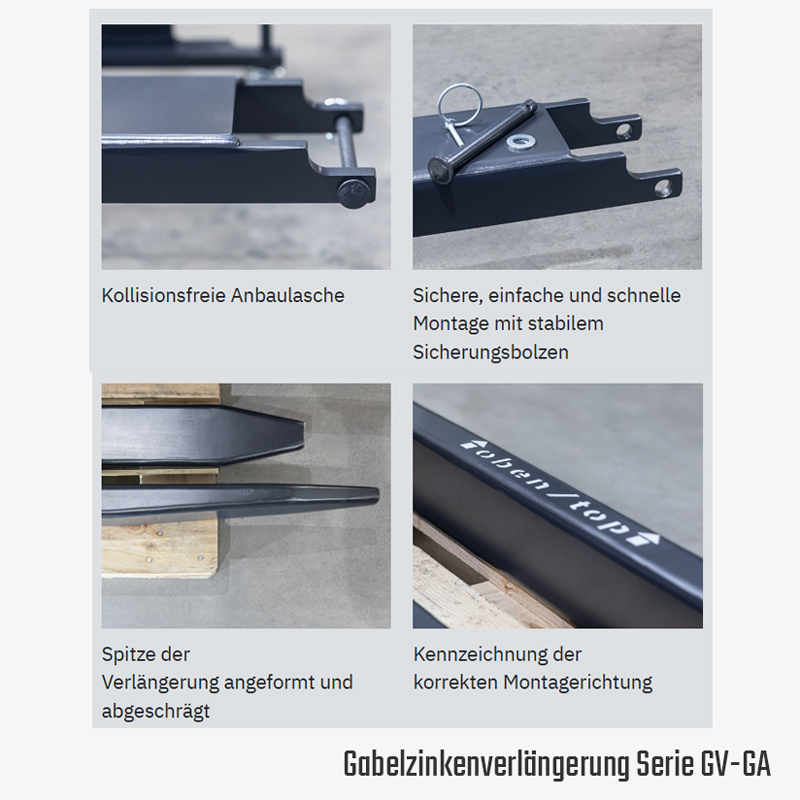

Spitze angeformt und abgeschrägt
Geschweißte, äußerst stabile Kastenkonstruktion
inkl. herausnehmbarem Sicherungsbolzen
inkl. ausführlicher Bedienungsanleitung
Oberfläche: RAL 7021 (Grauschwarz) lackiert

Produktbeschreibung

Die Gabelzinken-Verlängerungen GV-GA sind die ideale Lösung, wenn zeitweise Lasten gehoben oder transportiert werden müssen, die länger als die Gabelzinken des vorhandenen Flurförderzeuges sind. Die Sicherung erfolgt durch einen Steckbolzen, der hinter dem Gabelrücken verriegelt wird.

Sie sind für Transportaufgaben, bei denen die Last auch außerhalb der Grundgabelzinken liegen kann, eine sichere Lösung.

Serien – Unterschiede

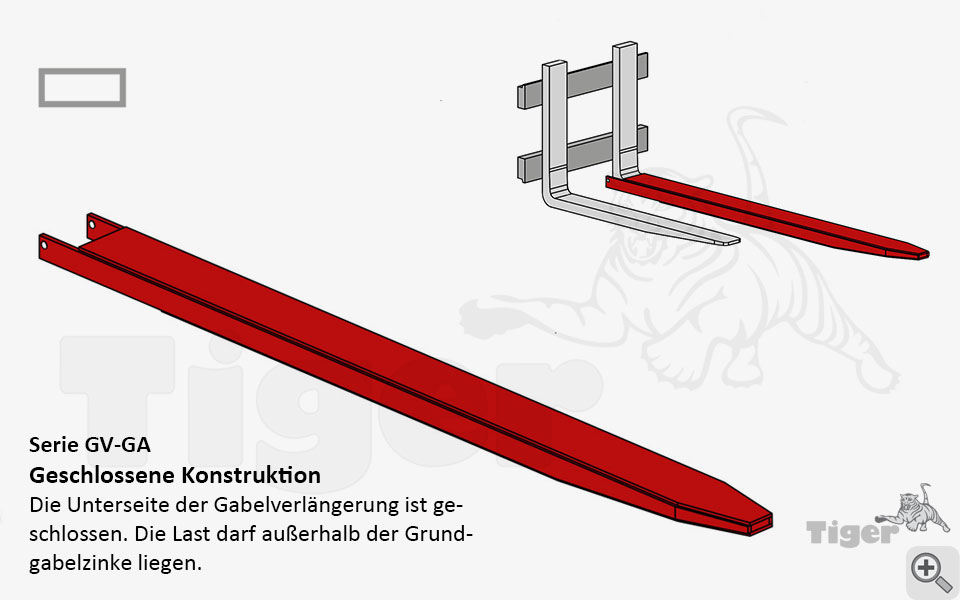

Serie GA-GV: nach ISO 13284, Unterseite geschlossen (diese Serie)
Serie GO: Unterseite offen
Serie GG: Unterseite geschlossen

Optionen

Für dieses Produkt bieten wir derzeit keine Optionen an.

Lieferumfang

2 Stk. Staplerzinkenverlängerung GV-GA in geschlossener Ausführung
Gedruckte Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

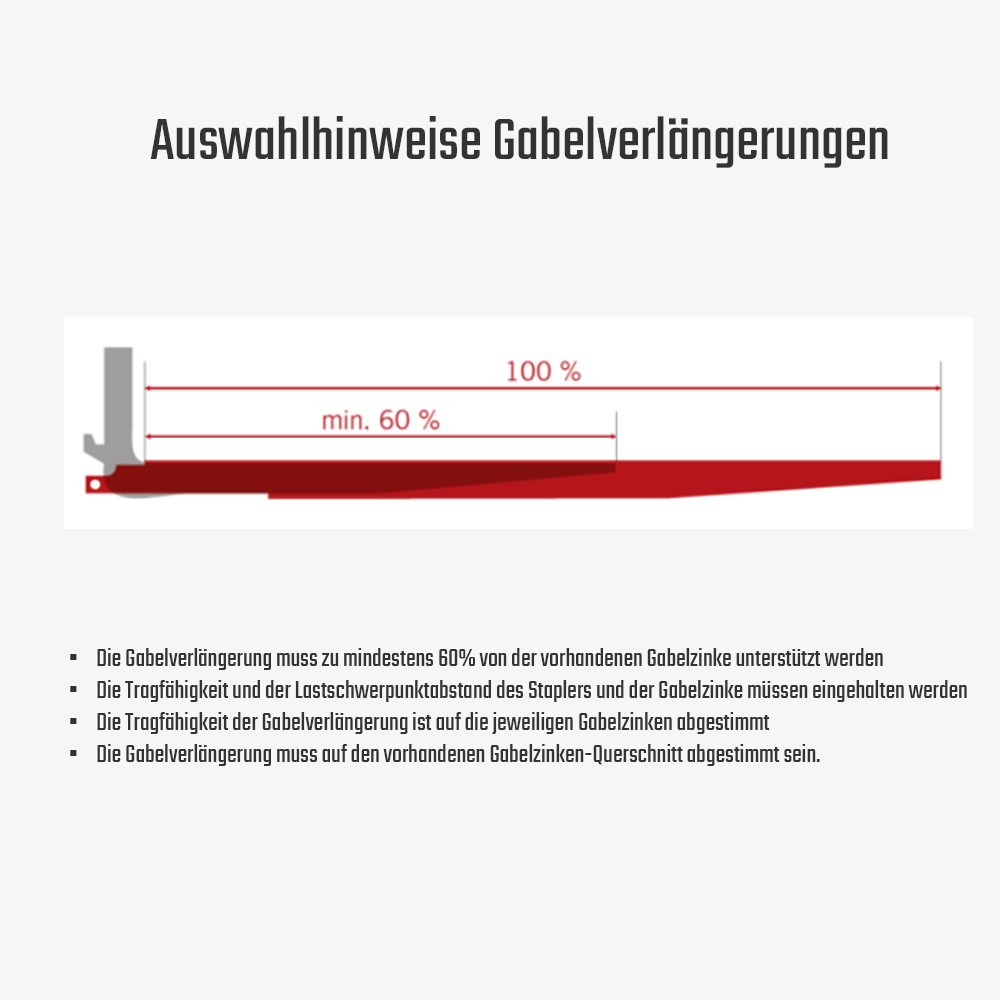

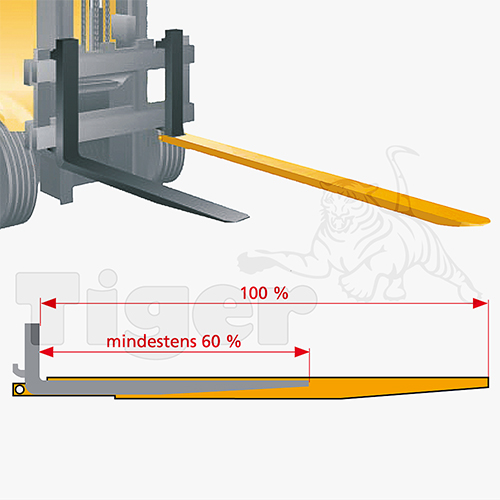

Die Gabelverlängerung muss zu mindestens 60 % von der vorhandenen Gabelzinke unterstützt werden (LGV(max) = LGZ / 0,6)
Die Einhaltung von Tragfähigkeit und Lastschwerpunktabstand des Staplers muss gewährleistet sein.
Die Tragfähigkeit der Gabelverlängerung ist auf die jeweilige Gabelzinke abzustimmen.
Eine Belastung auf der Gabelspitze ist nicht zulässig.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante GV-GA-80-40-2,4

Traglast:	Flächenlast
Oberfläche:	RAL 7021 (Schwarzgrau) lackiert
Eigenschwerpunkt:	1.200 [mm]
für Zinkenquerschnitt:	80 x 40 [mm]
Länge der Gabelverlängerung:	2.400 [mm]
Material:	Stahl
min. Länge Gabelzinken:	1.440 [mm]
Zinkenaussenmaße:	110 x 57 [mm]
Eigengewicht:	37,8 [kg]

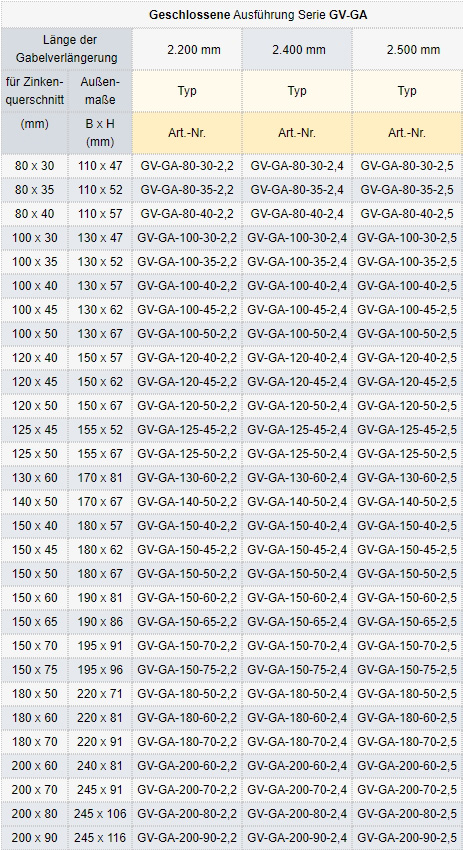

Produktnummer	Länge der Gabelverlängerung	Oberfläche	für Zinkenquerschnitt	Preis
GV-GA-100-35-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 35 [mm]	896,00 €	Übernehmen
GV-GA-100-35-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 35 [mm]	922,00 €	Übernehmen
GV-GA-100-40-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 40 [mm]	904,00 €	Übernehmen
GV-GA-100-40-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 40 [mm]	934,00 €	Übernehmen
GV-GA-100-45-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 45 [mm]	1.010,00 €	Übernehmen
GV-GA-100-45-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 45 [mm]	1.046,00 €	Übernehmen
GV-GA-100-50-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 50 [mm]	1.024,00 €	Übernehmen
GV-GA-100-50-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	100 x 50 [mm]	1.054,00 €	Übernehmen
GV-GA-120-40-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	120 x 40 [mm]	1.052,00 €	Übernehmen
GV-GA-120-40-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	120 x 40 [mm]	1.094,00 €	Übernehmen
GV-GA-120-45-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	120 x 45 [mm]	1.196,00 €	Übernehmen
GV-GA-120-45-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	120 x 45 [mm]	1.246,00 €	Übernehmen
GV-GA-120-50-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	120 x 50 [mm]	1.208,00 €	Übernehmen
GV-GA-120-50-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	120 x 50 [mm]	1.256,00 €	Übernehmen
GV-GA-125-45-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	125 x 45 [mm]	1.198,00 €	Übernehmen
GV-GA-125-45-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	125 x 45 [mm]	1.248,00 €	Übernehmen
GV-GA-125-50-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	125 x 50 [mm]	1.402,00 €	Übernehmen
GV-GA-125-50-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	125 x 50 [mm]	1.446,00 €	Übernehmen
GV-GA-130-60-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	130 x 60 [mm]	1.932,00 €	Übernehmen
GV-GA-130-60-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	130 x 60 [mm]	2.004,00 €	Übernehmen
GV-GA-140-50-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	140 x 50 [mm]	1.420,00 €	Übernehmen
GV-GA-140-50-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	140 x 50 [mm]	1.466,00 €	Übernehmen
GV-GA-150-50-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 50 [mm]	1.742,00 €	Übernehmen
GV-GA-150-50-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 50 [mm]	1.802,00 €	Übernehmen
GV-GA-150-60-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 60 [mm]	1.952,00 €	Übernehmen
GV-GA-150-60-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 60 [mm]	2.028,00 €	Übernehmen
GV-GA-150-70-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 70 [mm]	2.098,00 €	Übernehmen
GV-GA-150-70-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 70 [mm]	2.188,00 €	Übernehmen
GV-GA-150-75-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 75 [mm]	2.102,00 €	Übernehmen
GV-GA-150-75-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	150 x 75 [mm]	2.192,00 €	Übernehmen
GV-GA-180-60-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	180 x 60 [mm]	2.266,00 €	Übernehmen
GV-GA-180-60-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	180 x 60 [mm]	2.342,00 €	Übernehmen
GV-GA-180-70-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	180 x 70 [mm]	2.290,00 €	Übernehmen
GV-GA-180-70-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	180 x 70 [mm]	2.372,00 €	Übernehmen
GV-GA-200-60-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 60 [mm]	2.566,00 €	Übernehmen
GV-GA-200-60-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 60 [mm]	2.646,00 €	Übernehmen
GV-GA-200-70-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 70 [mm]	2.602,00 €	Übernehmen
GV-GA-200-70-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 70 [mm]	2.672,00 €	Übernehmen
GV-GA-200-80-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 80 [mm]	2.634,00 €	Übernehmen
GV-GA-200-80-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 80 [mm]	2.708,00 €	Übernehmen
GV-GA-200-90-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 90 [mm]	2.664,00 €	Übernehmen
GV-GA-200-90-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	200 x 90 [mm]	2.736,00 €	Übernehmen
GV-GA-80-40-2,4	2.400 [mm]	RAL 7021 (Schwarzgrau) lackiert	80 x 40 [mm]	820,00 €	Übernehmen
GV-GA-80-40-2,5	2.500 [mm]	RAL 7021 (Schwarzgrau) lackiert	80 x 40 [mm]	856,00 €	Übernehmen
