Ex-Zahnstangenwinde mit Schneckengetriebe in ATEX-Ausführung zum Heben, Senken, Ziehen und Drücken
Treffen Sie Ihre Auswahl:
Serie:
ZWW-L-ATEX
Ausgewählte Variante:

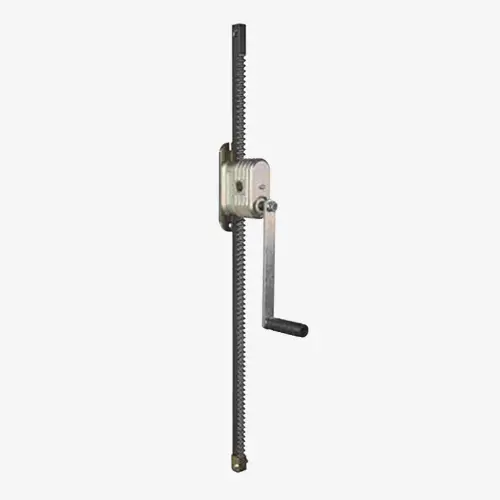

ZWW-L-ATEX-600
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

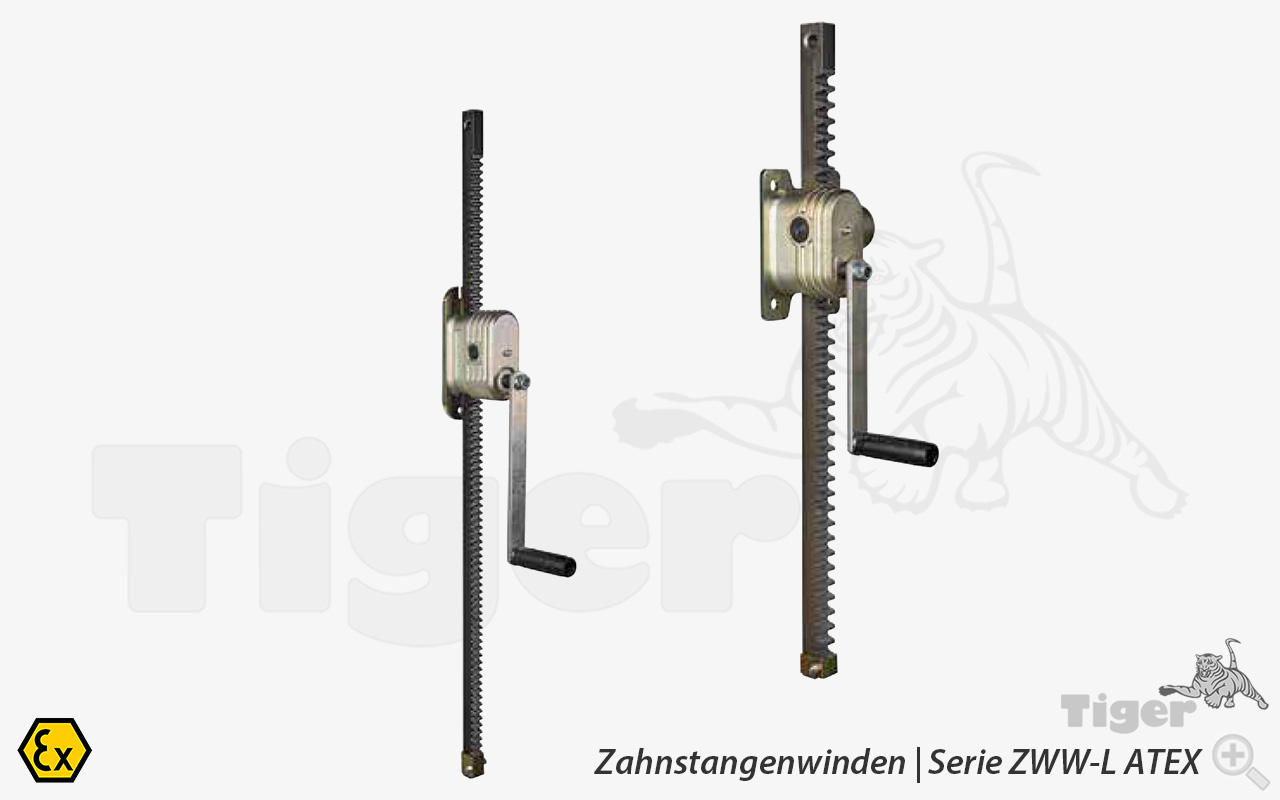

Zahnstangenwandwinden ZWW-L-ATEX mit selbsthemmenden Schneckengetriebe für den explosionsgefährdeten Bereich
Produktmerkmale
- robuste Zahnstangenwinde für den Ex-Bereich
- mit selbsthemmendem fettgeschmiertem Schneckengetriebe
- hochwertige Beschichtung
- mit Potentialausgleich
- für Zone ATEX MEDIUM
- Oberfläche: beschichtet
Produktbeschreibung
Ex-geschützte Zahnstangenwinden zum Heben, Senken, Ziehen und Drücken von Lasten in der ATEX Zone
Die Zahnstangenwandwinden der Serie ZWW-L-EX eignen sich zum Heben, Senken, Ziehen und Drücken, zum horizontalen Verschieben, Abstützen, Verstellen oder Fixieren von schweren Bauteilen oder ganzen Geräten und Maschinen in explosionsgefährdeten Bereichen. Die Zahnstangen-Wandwinde ZWW-L-ATEX ist eine handbetriebene Winde für eine Konsolbefestigung zum Heben und Senken von Lasten.
Das selbsthemmende Schneckengetriebe wird durch Drehbewegungen an der Kurbel in Gang gesetzt und sorgt dabei nicht nur für leichtgängiges Bewegen der Last, sondern auch für eine zuverlässige Sicherung in jeder Position. Das Getrieb ist fettgeschmiert.
Ausstattung und Verarbeitung
- Sorgfältig ausgewählte Materialien und eine hochwertige Beschichtung verhindern das Auftreten mechanisch erzeugter Funken.
- Auslegung der Einzelteile, sodass sich die Oberflächen nicht unzulässig erwärmen können.
- Potentialausgleich und Flächenbegrenzung zur Vermeidung statischer Aufladung.
Typen-Unterschiede
- Typ ZWW-L-ATEX-600: gemäß Ex-Klassen: II 2G Ex h IIB T3 Gc / II 2D Ex h IIIB T135°C Dc
- Typ ZWW-L-ATEX-1000: gemäß Ex-Klassen: II 2G Ex h IIB T4 Gc / II 2D Ex h IIIB T200°C Dc
Anwendungsbereiche
Anlagenbau, Schifffahrt, Kläranlagen, chemische Industrie und Lebensmittelindustrie
Optionen
Lieferumfang
- Ex-geschützte Zahnstangenwinde ZWW-L-ATEX
- Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis

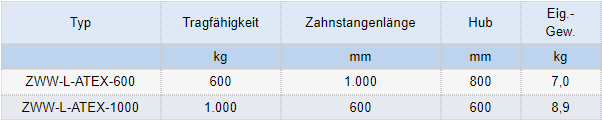

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/ff/3d/22/1713445126/tigerhebezeuge-zahnstangenwinden-serie-zww-l-atex-typenuebersicht-hebezeuge.gif?ts=1713445126)

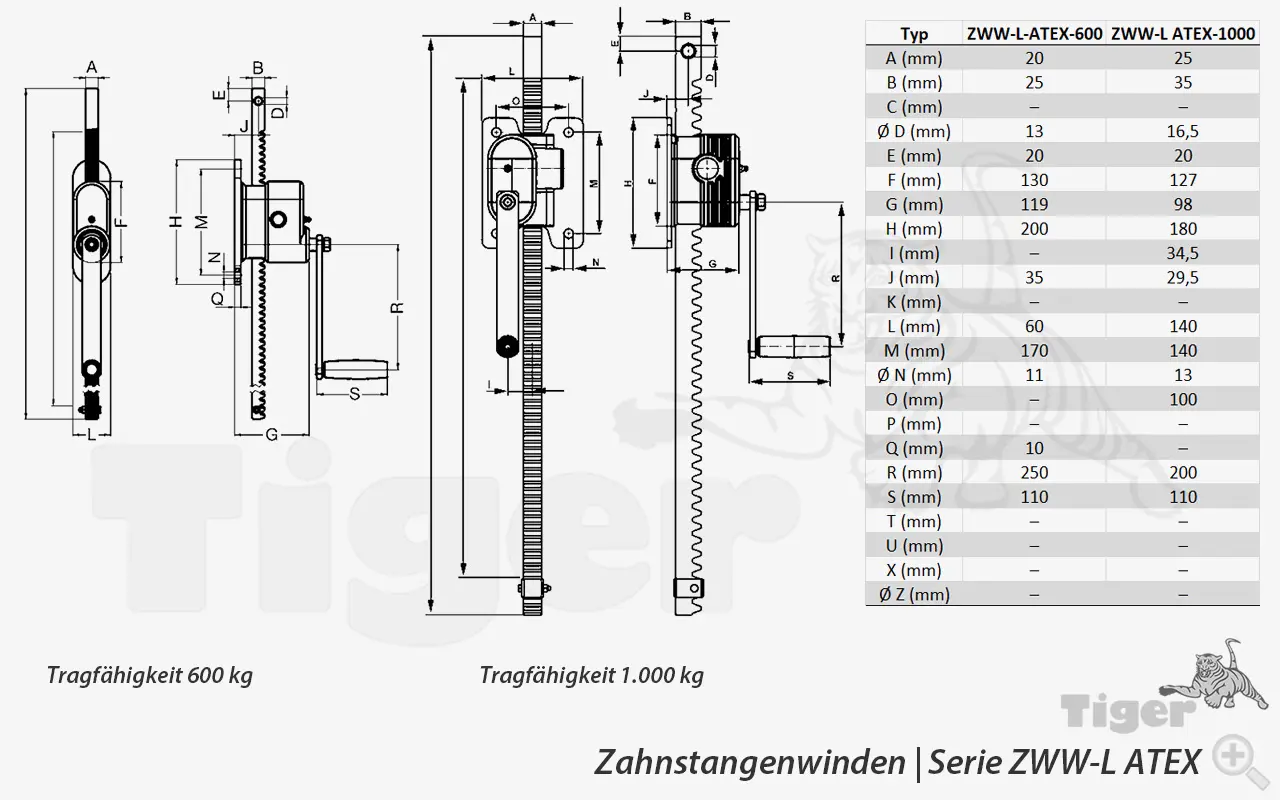

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/a1/bc/c8/1713514656/zahnstangenwandwinden-zww-l-atex-zeichnung-1.jpg?ts=1713514656)
Variante ZWW-L-ATEX-600
Tragfähigkeit: | 600 [kg] |
---|---|
A: | 20 [mm] |
B: | 25 [mm] |
C: | - [mm] |
E: | 20 [mm] |
Eigengewicht: | 7 [kg] |
F: | 130 [mm] |
G: | 119 [mm] |
H: | 200 [mm] |
Hub: | 800 [mm] |
I: | - [mm] |
J: | 35 [mm] |
K: | - [mm] |
L: | 60 [mm] |
M: | 170 [mm] |
O: | - [mm] |
ØD: | 13 [mm] |
ØN: | 11 [mm] |
Zahnstangenlänge: | 1.000 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/a1/bc/c8/1713514656/zahnstangenwandwinden-zww-l-atex-zeichnung-1.jpg?ts=1713514656)
Produktnummer | Tragfähigkeit | Zahnstangenlänge | Preis | |
---|---|---|---|---|
ZWW-L-ATEX-1000 | 1.000 [kg] | 800 [mm] | 954 € | Übernehmen |
ZWW-L-ATEX-600 | 600 [kg] | 1.000 [mm] | 730 € | Übernehmen |
