Befestigungsmaterial passend für Yale Hydraulikzylinder YS
Treffen Sie Ihre Auswahl:
Serie:
AYS
AYS
Ausgewählte Variante:
AYS-232
Yale Befestigungsmaterial AYS: Hubklauen, Kolbenplatten, Bodenadapter, Verlängerungsrohre und Stützplatten
Produktmerkmale
Produktbeschreibung
Die Hubklauen AYS von Yale bilden mit dem entsprechenden Hydraulikzylinder eine kompakte, leichte Hubeinheit. Die Hubklauen werden auf das Außengewinde des jeweiligen Zylinders geschraubt. Sie können auch bei minimalem Freiraum unter der Last angesetzt werden.
BeimEinsatz von Hubklauen ist Folgendes zu beachten: Der Hydraulikzylinder muss sich gegen die Last abstützen können. Die maximale Kraft des Zylinders ist um 50 % zu reduzieren.
Kolbenplatten
Die Kolbenplatten werden in das Innengewinde der Kolbenstange eingeschraubt. Sie vermindern die Flächenpressung und verhindern ein Einsinken der Kolbenstange in den Untergrund. Auch beim Einsatz der Kolbenplatte muss die Hubeinheit gegen die Last abgestützt werden.
Bodenadapter und Verlängerungsrohre
Die Verlängerungsrohre werden mittels Bodenadapter und zwei Innensechskantschrauben gegen den Zylinderboden geschraubt und erweitern somit den Einsatzbereich z. B. bei Richt- und Reparaturarbeiten.
Stützplatten
Diese Stutzplatten dienen zur Lastverteilung und erhöhen die Standsicherheit besonders dann, wenn die Hydraulikzylinder bei Hebevorgängen eingesetzt werden. Stabile Schweißkonstruktion mit Handgriff.
Optionen
Lieferumfang
Sicherheitshinweis

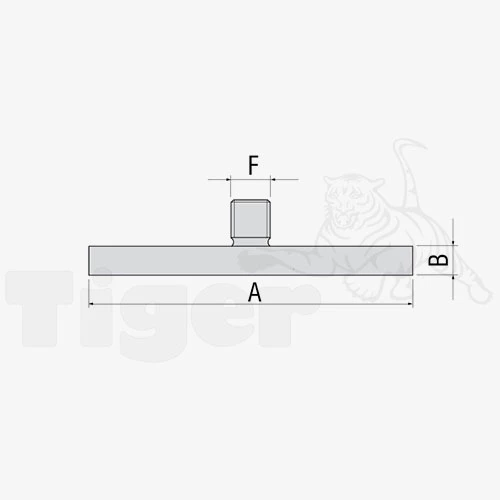

Variante AYS-232
| Ausführung: | Kolbenplatte, rund |
|---|---|
| C: | — [mm] |
| Eigengewicht: | 2,51 [kg] |
| passend für Zylinder: | YS-23/.. |
| A: | 160 [mm] |
| B: | 15 [mm] |
| D: | — [mm] |
| E: | — [mm] |
| F: | M40x2 [mm] |
| Produktnummer | Ausführung | passend für Zylinder | Preis | |
|---|---|---|---|---|
| AYS-10 | Hubklaue, zulässige Tragfähigkeit 5 t | YS-10/.. | 222,00 € | Übernehmen |
| AYS-101 | Stützplatte 10 t | YS-10/.. | 268,00 € | Übernehmen |
| AYS-102 | Kolbenplatte, rund | YS-10/.. | 158,00 € | Übernehmen |
| AYS-103 | Bodenadapter, 10 t | YS-10/.. | 94,00 € | Übernehmen |
| AYS-104 | Verlängerungsrohr 125 mm, 10 t | YS-10/.. | 72,00 € | Übernehmen |
| AYS-105 | Verlängerungsrohr 250 mm, 10 t | YS-10/.. | 82,00 € | Übernehmen |
| AYS-106 | Verlängerungsrohr 500 mm, 10 t | YS-10/.. | 105,00 € | Übernehmen |
| AYS-107 | Verlängerungsrohr 750 mm, 10 t | YS-15/.. | 126,00 € | Übernehmen |
| AYS-15 | Hubklaue, zulässige Tragfähigkeit 8 t | YS-15/.. | 266,00 € | Übernehmen |
| AYS-151 | Stützplatte 15 t | YS-15/.. | 268,00 € | Übernehmen |
| AYS-152 | Kolbenplatte, rund | YS-15/.. | 185,00 € | Übernehmen |
| AYS-153 | Bodenadapter, 15 t | YS-15/.. | 132,00 € | Übernehmen |
| AYS-154 | Verlängerungsrohr 125 mm, 15 t | YS-15/.. | 85,00 € | Übernehmen |
| AYS-155 | Verlängerungsrohr 250 mm, 15 t | YS-15/.. | 94,00 € | Übernehmen |
| AYS-156 | Verlängerungsrohr 500 mm, 15 t | YS-15/.. | 123,00 € | Übernehmen |
| AYS-157 | Verlängerungsrohr 750 mm, 15 t | YS-15/.. | 140,00 € | Übernehmen |
| AYS-23 | Hubklaue, zulässige Tragfähigkeit 12 t | YS-23/.. | 381,00 € | Übernehmen |
| AYS-231 | Stützplatte 23 t | YS-23/.. | 307,00 € | Übernehmen |
| AYS-232 | Kolbenplatte, rund | YS-23/.. | 213,00 € | Übernehmen |
| AYS-53 | Bodenadapter, 5 t | YS-5/.. | 81,00 € | Übernehmen |
| AYS-54 | Verlängerungsrohr 125 mm, 5 t | YS-5/.. | 65,00 € | Übernehmen |
| AYS-55 | Verlängerungsrohr 250 mm, 5 t | YS-5/.. | 73,00 € | Übernehmen |
| AYS-56 | Verlängerungsrohr 500 mm, 5 t | YS-5/.. | 84,00 € | Übernehmen |
