Automatik-Sandwichklemme Sicherheitsklemme zum Heben und Verlegen von Sandwichpaneelen
Treffen Sie Ihre Auswahl:
Serie:
CGSMVS
Ausgewählte Variante:
CGSMVS-240
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

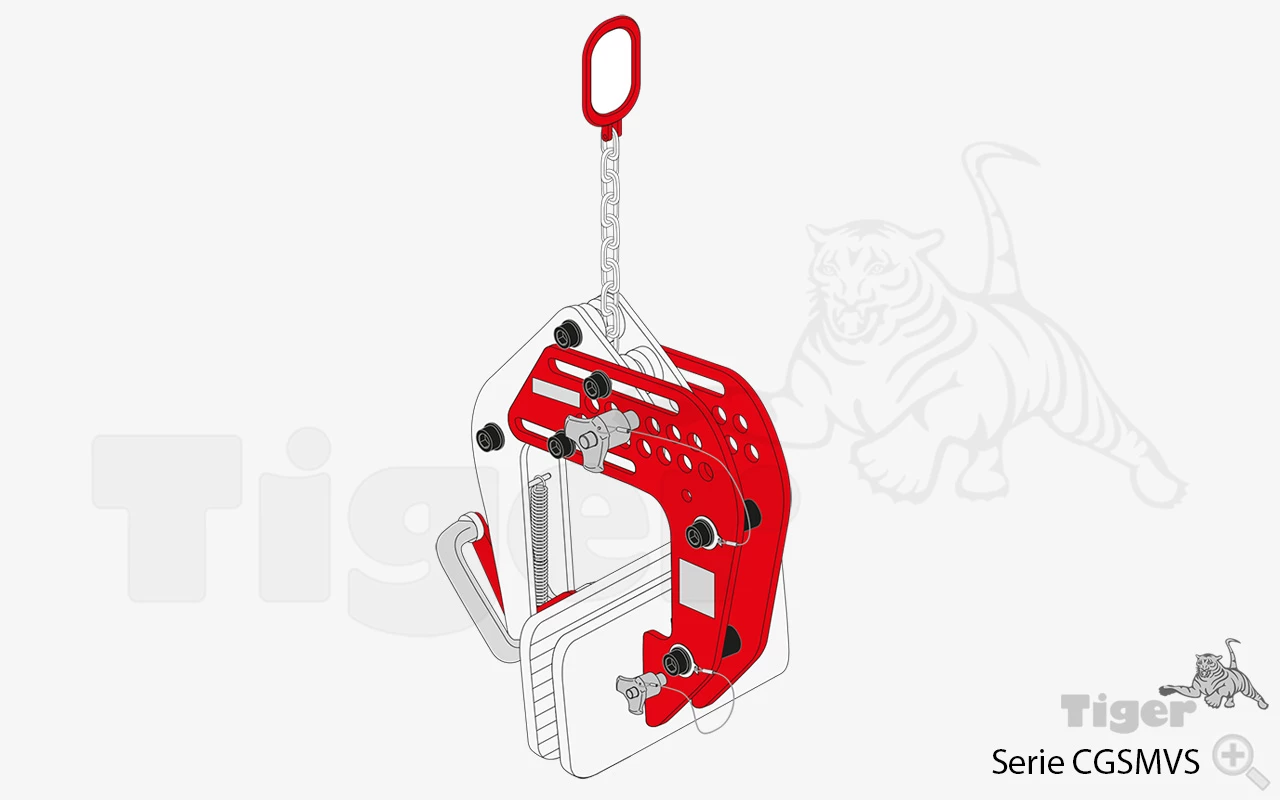

Automatik-Sicherheitsklemme CGSMVS | Sandwichklemme zum Transport von Sandwichpaneelen per Kran
Produktmerkmale
- Automatik-Hebeklemmen für den Kran - Unser Bestseller!
- Zum Transport von Sandwichpaneele, Wandpaneele und Trapezprofile
- Auf verschiedene Dachelemente und Wandelemente einstellbar
- Beschichtete Greifbacken mit hohem Reibschluss
- Formschluss für sicheres Halten gemäß BG-Vorgaben
- Aufnehmen der Elemente von links oder rechts
- Äußerst einfache und sichere Handhabung
- Auslieferung mit Greifbacke für Dachelemente Metecno G4
- Mit verzinkter Aufhänge-Kette
- Einsatzbereich von -20° C bis +60° C
- Oberfläche: rot, pulverbeschichtet
Produktbeschreibung

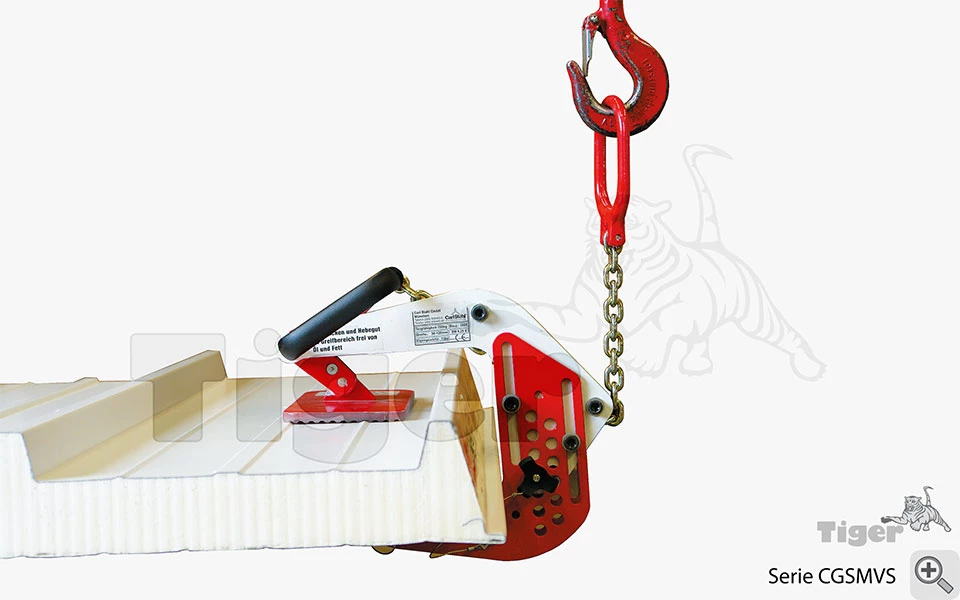

Automatik-Sicherheitsklemme CGSMVS | Sandwichklemme zum Transport von Sandwichpaneelen per Kran

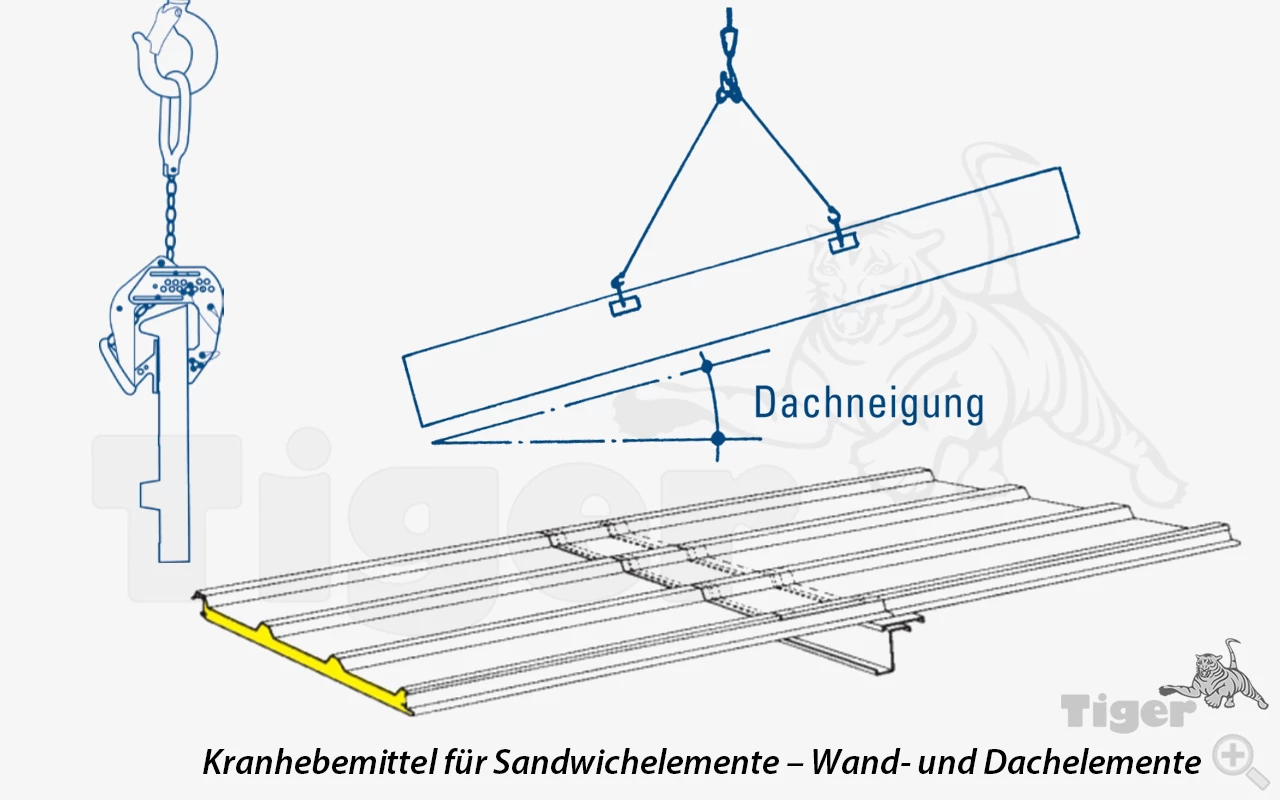

Diese Hebeklemmen sind durch die beschichteten Greifbacken zum abdruckfreien Heben, Wenden und Verlegen von Sandwichpaneelen ideal geeignet. Sie werden bevorzugt für die Montage von Dachelementen und Wandelementen beim Hallenbau von Dachdeckereien eingesetzt. Durch verschiedene Greifbacken (als Zubehör erhältlich) auch mit unterschiedlichen Profilen einsetzbar. Die unverzichtbare Hebehilfe (Topseller!) beim sicheren Handling von Sandwichpaneelen im Kranbetrieb. Der an einer flexiblen Kette angebrachte großzügig dimensionierte Ovalring kann auch an größeren Kranhaken eingesetzt werden und erleichtert somit die Handhabung von Sandwichpaneelen unterschiedlicher Abmessungen. Durch die große Öffnungsweite von 160 mm können Obergurte leicht umgriffen werden. Bei Dachpaneelen dient der Obergurt als Formschluss. Die durch die Berufsgenossenschaft geforderte zusätzliche Sicherheitseinrichtung wird durch das formschlüssige Heben gewährleistet.
Verstellbarkeit

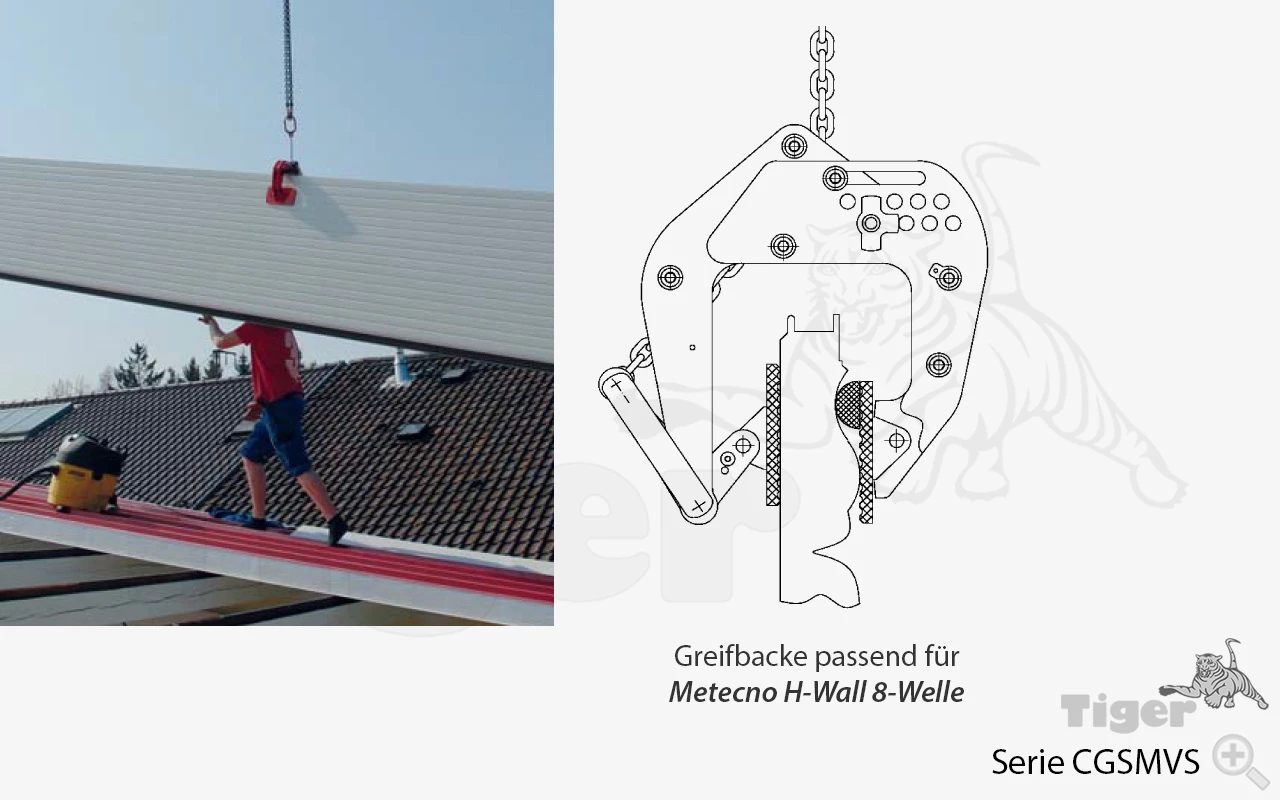

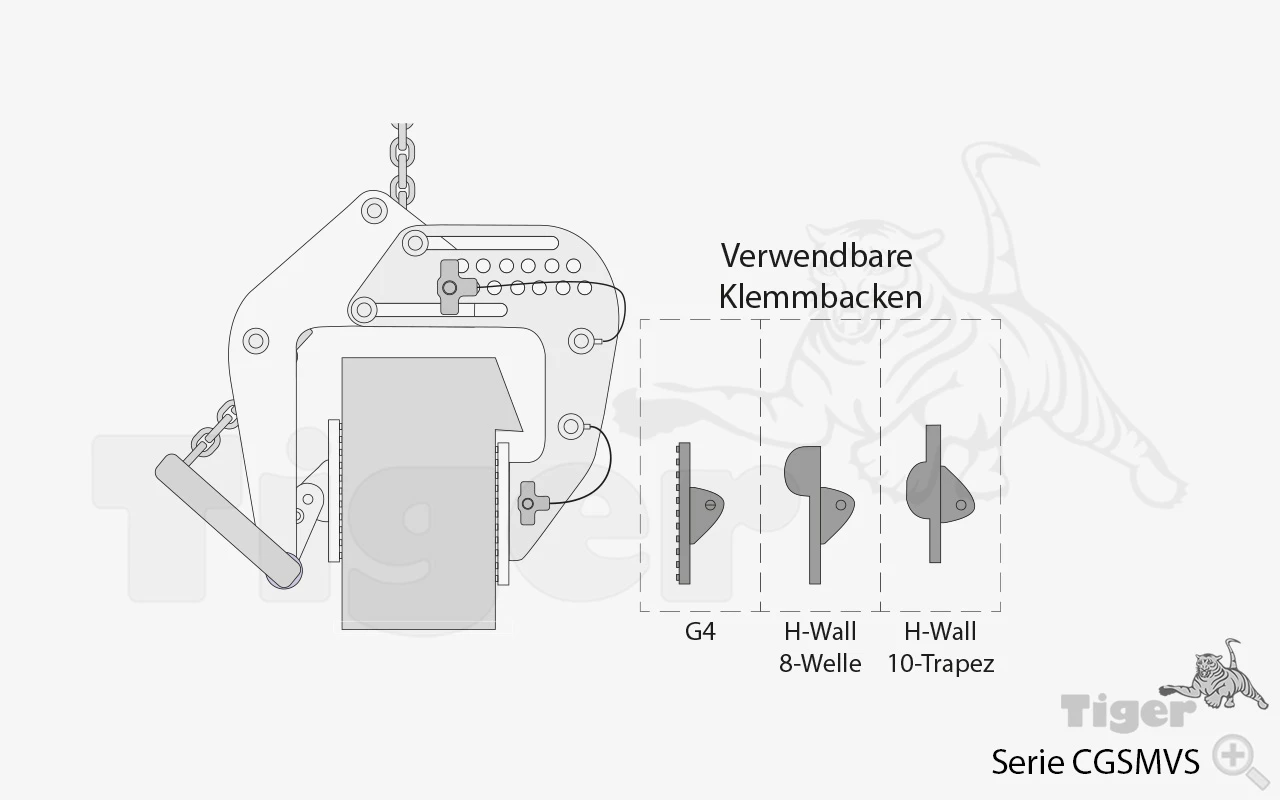

Die Verstellung des Greifbereiches und der Wechsel der rechten Greifbacke erfolgt durch je einen Kugelsperrbolzen. Die linke Greifbacke kann für alle Profile eingesetzt werden und muss nicht gewechselt werden. Das Wechseln von nur einer Greifbacke verkürzt auch die Umrüstzeiten. Bei Wandpaneelen werden die Greifbacken an das Wellenprofil oder Trapezprofil angepasst. Dadurch minimiert sich der Montageaufwand und die Sicherheit wird deutlich erhöht. Standardmäßig ist diese Automatik-Sandwichklemme mit einer Greifbacke für Metecno Dachelemente G4 ausgerüstet.
Bestimmungsgemäße Verwendung
Die Hebeklemme ist zum Heben, Senken und Verfahren von jeweils einer sogenannten selbsttragenden Sandwichelementen mit Polyurethan-Hartschaumkern (gefertigt nach DIN EN 4509:2013-12) im Rahmen der im Kapitel 9 Technische Daten gelisteten Bedingungen bei der Bedienung durch eine Person vorgesehen. Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß.
Optionen
- Ausführungen mit Sonder-Aufhängeringen
Lieferumfang
- Sandwichklemme CGSMVS
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Sicherheitshinweise
- Die Hebeklemme ist nur für ein formschlüssiges Heben geeignet!

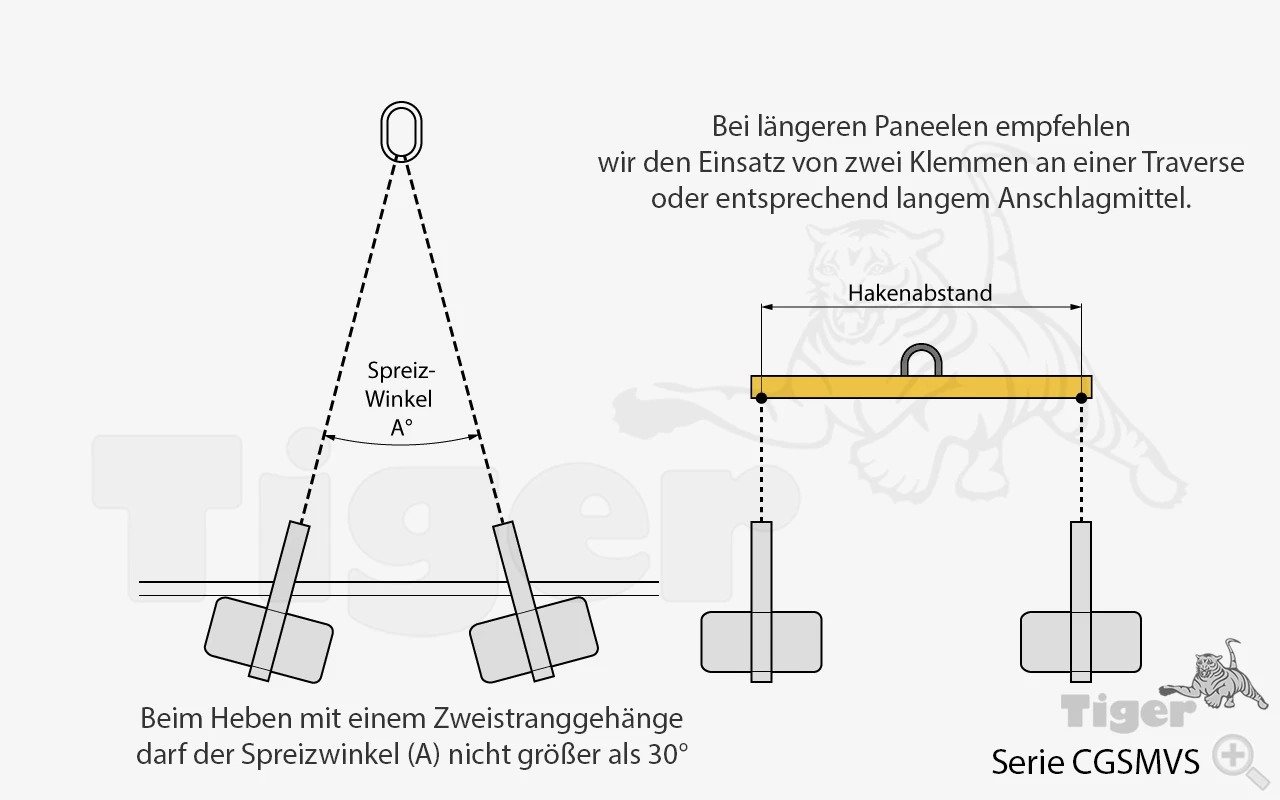

- Beim Heben von langen Sandwichpaneelen wird der Einsatz von zwei Sandwichklemmen unbedingt empfohlen.
- Das Heben von glatten Sandwich-Wandelementen ohne Außenwulst ist bei dieser Hebeklemme nicht zulässig, da hierbei die Gefahr des Herausrutschens besteht!
- DIN EN 14509 | 2013-12 "Selbsttragende Sandwich-Elemente mit beidseitigen Metalldeckschichten - Werkmäßig hergestellte Produkte - Spezifikationen"
Diese Norm legt Anforderungen an werkmäßig hergestellte selbsttragende Sandwichelemente mit beidseitigen Metalldeckschichten fest, die für elementweise Verlegung mit übergreifenden oder überlappenden Längsfugen in den folgenden Anwendungen bestimmt sind: -
- Dächer und Dachdeckungen
- Außenwände und Wandbekleidungen
- Wände (einschließlich Trennwänden) und (Unter-)Decken innerhalb der Gebäudehülle
Die von dieser Norm abgedeckten Dämmkernwerkstoffe sind Polyurethan-Hartschaum, expandiertes Polystyrol, extrudierter Polystyrolschaum, Phenolharzschaum, Schaumglas und Mineralwolle. Polyurethan (PUR) schließt Polyisocyanurat (PIR) ein.
Für diese Norm ist das Gremium NA 005-02-18 AA "Sandwich-Elemente mit metallischer Oberfläche (SpA zu CEN/TC 128/SC 11)" im DIN zuständig.
Weitere Informationen hierzu erhalten Sie auch hier: https://www.baunormenlexikon.de/norm/din-en-14509/688d2d0e-cab7-454e-a3fe-f3821b39b70e
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/e9/13/6d/1716783266/tigerhebezeuge-condergrip-sandwichklemme-serie-cgsmvs-typenuebersicht-lastaufnahmemittel.jpg?ts=1716783266)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/aa/78/52/1710423029/sandwichklemme-cgsmvs-klemmbacken.jpg?ts=1710423029)
Variante CGSMVS-240
Traglast: | 250 [kg] |
---|---|
Aktion: | EXPRESS |
Eigengewicht: | 12 [kg] |
Greifbereich: | 120-240 [mm] |
Material: | Stahl |
Oberfläche: | lackiert |
Öffnungsweite: | 280 [mm] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/aa/78/52/1710423029/sandwichklemme-cgsmvs-klemmbacken.jpg?ts=1710423029)

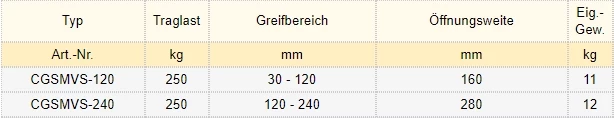

Produktnummer | Greifbereich | Traglast | Öffnungsweite | Preis | |
---|---|---|---|---|---|
CGSMVS-120 | 30-120 [mm] | 250 [kg] | 160 [mm] | 1412 € | Übernehmen |
CGSMVS-240 | 120-240 [mm] | 250 [kg] | 280 [mm] | 1514 € | Übernehmen |
