Aluminium-Portalkran mit teilbarem Doppelträger und Laufkatze, unter Last verfahrbar und höhenverstellbar

Für diese Variante gibt es eine schnelle Lieferung!

tigerhebezeuge-alu-portalkran-serie-apk-dt-kf-mit-4-raeder

Traglast

Trägerlänge

Gesamthöhe

Serie:

APK-DT-KF

Ausgewählte Variante:

APK-DT-KF-M-1,0-4,0_TT

Lieferzeit: 1-2 Wochen

Frachtkosten ab Werk

6.616,00 €

zzgl. MwSt.
(7.873,04 € inkl. MwSt.)
zzgl. Fracht-/Verpackungskosten

Produktanfrage stellen

Noch Fragen? Sprechen Sie mit unseren Experten: +49 2202 98923 0 anfrage@tigerhebezeuge.de

Sonderanfrage

Datenblatt herunterladen

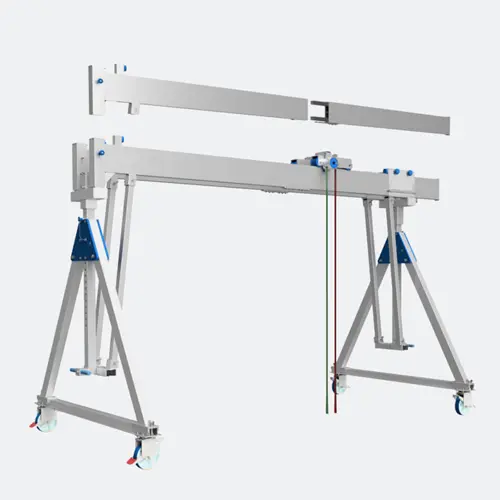

Alu-Portalkran APK-DT-KF mit teilbarem Doppelträger und Rollkatze für das Hebezeug

Produktmerkmale

Alu-Portalkran mit teilbarem Doppelträger und Rollkatze
Industriequalität “Made in Germany”
Auch unter Last verfahrbar
Mit Zulassung für die Personensicherung
Baumustergeprüft nach DIN EN 795:2012
In der Höhe verstellbar
Mit klappbaren Seitengestellen
Mit integriertem Horizontalversteller
Mit feststellbarer Laufkatze
Mit Anfahrpuffer für die Rollkatze
Mit Stahlblech-Lenkrollen
- Schwerlast-Polyurethan-Laufbelag
- Integrierte Radbremse und Drehkranzbremse
- je nach Ausführung mit 4 oder 8 Rollen
Der Versand erfolgt in einer stabilen Holzkiste

Produktbeschreibung

Alu-Portalkran APK-DT-KF mit teilbarem Doppelträger und Rollkatze für Hebezeug - Unter Last verfahrbarer und höhenverstellbarer Aluminium-Portalkran mit geteiltem Trägerprofil

Ein leichter, dennoch besonders standfester Portalkran mit sehr hoher Tragfähigkeit, der sich auch unter Last durch die Halle fahren lässt.
Das sind die Eigenschaften dieses ungewöhnlich „kräftigen“ Aluminiumkrans APK-DT-KF. Mühelos hebt dieser Mobilkran mit teilbarem Kranträger Lasten bis zu 3 t.

Über ein Verstellraster in 50 mm-Schritten kann der Portalkran in der Höhe verstellt werden. Klasse, wenn ein niedriges Tor oder Tür dies erfordern.

Der Portalkran APK-DT-KF ist mit seinem Schwerlastfahrwerk leicht zu verfahren und damit für wechselnde Einsatzorte optimal ausgelegt.
Die Räder sind extragroß und eignen sich hervorragend für ebene Hallenböden. Die zuverlässigen Feststellbremsen an den Rädern geben dem Kran einen festen Stand.

Ein Laufbelag aus Polyurethan besitzt eine hohe Schnitt- und Weiterreißfestigkeit sowie eine hohe Abriebfestigkeit. Dadurch ist das Fahrwerk auch für Schwellenüberfahrten einsetzbar. Die leichten Aluminiumräder reduzieren das Eigengewicht und erleichtern hierdurch nochmals den Transport von Kran und Lasten.

Dieser Kran kann auch unter Last leicht verfahren werden. Leichtläufige Schwerlastrollen machen den Kran so richtig mobil. Sie sind lenkbar und ermöglichen so ein einfaches Manövrieren. Dank eines Laufbelages aus Polyurethan und integrierter Rad- und Drehkranzbremse ist das Handling dieser mobilen Portalkrane äußerst sicher.

Alle Standard SCHILLING-Alu-Portalkrane sind für den Materialtransport und die Personensicherung geprüft und zugelassen.

Die durchdachten Systeme der SCHILLING-Alu-Portalkrane lassen sich auch für alternative Einsatzzwecke nutzen. Neben dem traditionellen Heben von Lasten ist nun auch die Sicherung von Personen zertifiziert und damit zulässig.

Der SCHILLING-Alu-Portalkran wurde in Verbindung mit der Laufkatze als Anschlageinrichtung baumustergeprüft nach DIN EN 795:2012. Dadurch kann sich die zu sichernde Person mit einer „Persönlichen Schutzausrüstung“ ihrer Wahl direkt an der Laufkatze sichern. Ein etwaiger Retter kann sich dann ebenfalls an derselben Laufkatze sichern.

Es kann sich maximal ein Benutzer (Retter nicht mitgerechnet) pro Laufkatze mit seiner mitgeführten „Persönlichen Schutzausrüstung“ gegen Absturz sichern. Die Laufkatze selbst wird durch das Betätigen des roten Gurtbandes fixiert.

Generell zeichnen sich unsere Alu-Portalkransysteme durch ihre hohe Flexibilität und leichte Handhabung aus. Die höhen- und längenverstellbare, freistehende Konstruktion kann mühelos mit wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübelbefestigungen o. ä.) notwendig.

Baumusterprüfung Anschlagsystem
Alle APK Alu-Portalkrane sind für die Nutzung als Anschlageinrichtung Typ B zur Personensicherung baumustergeprüft nach DIN EN 795:2012 zugelassen.

Verantwortung im Bereich des Anwenders:

EN 360 Persönliche Schutzausrüstung gegen Absturz – Höhensicherungsgeräte (Das Höhensicherungsgerät sollte grundsätzlich an Anschlageinrichtungen befestigt werden,
die sich senkrecht über der Person befinden.)
EN 362 Persönliche Schutzausrüstung gegen Absturz – Verbindungselement
EN 363 Persönliche Schutzausrüstung – Persönliche Absturzschutzsysteme
EN 365 Persönliche Schutzausrüstung zum Schutz gegen Absturz – allgemeine Anforderungen an Gebrauchsanleitungen, Wartung, regelmäßige Überprüfung, Instandsetzung, Kennzeichnung und Verpackung

Optionen

Kürzere Träger
Andere Trägerteilung
Handwinde zur Höhenverstellung
Stromzuführungs-Set für elektrische Hebezeuge
Umlaufband zur Steuerung der Laufkatze von einer Seite des Krans
90° Richtungsfeststeller für die Räder

Lieferumfang

Alu-Portalkran APK-DT-KF mit Horizontalversteller und klappbaren Seitenteilen
Laufkatze (Handfahrwerk zum Einhängen eines kundenseitigen Hebezeugs)
Anfahrpuffer für die Rollkatze (am Träger montiert)
Betriebsanleitung mit EG-Konformitätserklärung als PDF-Datei

Sicherheitshinweis

Bei Arbeiten im absturzgefährdeten Bereich ist eine „Persönliche Schutzausrüstung gegen Absturz“ einzusetzen (s. a. DGUV Regel 112-198).
Der Portalkran ist zur Sicherung von Personen zugelassen, nicht jedoch zur Personenbeförderung.
Dieses Kransystem darf daher nicht zum Auf- und Ablassen von Personen verwendet werden.
An der Laufkatze, welche zur Personensicherung genutzt wird, darf parallel keine Last aufgenommen werden.
Wird eine Laufkatze zur Lastaufnahme genutzt, darf parallel eine weitere Laufkatze zur Personensicherung eingesetzt werden. Dabei reduziert sich die Nennlast des Krans um 600 kg.

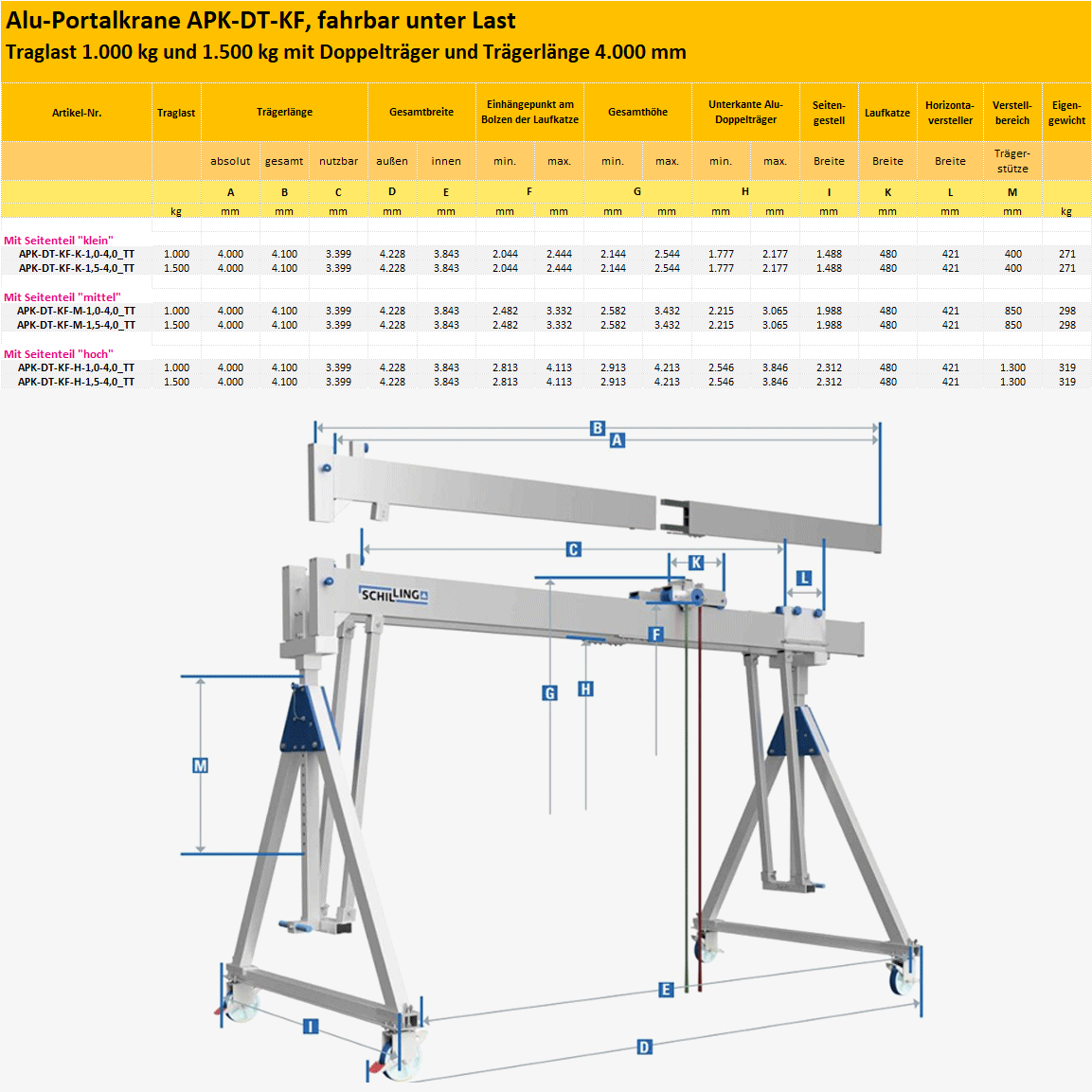

Variante APK-DT-KF-M-1,0-4,0_TT

Eigengewicht:	298 [kg]
nutzbare Trägerlänge:	3.399 [mm]
Seitengestell Breite (BS):	1.988 [mm]
Trägergesamtlänge (LT):	4.100 [mm]
Trägerteilung:	2.000 / 2.000 [mm]
Trägertyp:	teil- bzw. steckbarer Einzelträger
Material:	Aluminium
Traglast:	1.000 [kg]
Ausführung:	mittel
Trägerlänge:	4.000 [mm]
Gesamthöhe:	2.582-3.432 [mm]
Einhängehöhe:	2.482 - 3.332 [mm]
Oberfläche:	blank

Produktnummer	Gesamthöhe	Traglast	Trägerlänge	Preis
APK-DT-KF-H-1,0-4,0_TT	2.913-4.213 [mm]	1.000 [kg]	4.000 [mm]	7.841,00 €	Übernehmen
APK-DT-KF-H-1,0-5,0_TT	2.993-4.293 [mm]	1.000 [kg]	5.000 [mm]	8.821,00 €	Übernehmen
APK-DT-KF-H-1,0-6,0_TT	2.993-4.293 [mm]	1.000 [kg]	6.000 [mm]	9.801,00 €	Übernehmen
APK-DT-KF-H-1,0-7,0_TT	3.104-4.254 [mm]	1.000 [kg]	7.000 [mm]	10.781,00 €	Übernehmen
APK-DT-KF-H-1,0-8,0_TT	3.104-4.254 [mm]	1.000 [kg]	8.000 [mm]	11.761,00 €	Übernehmen
APK-DT-KF-H-1,5-4,0_TT	2.913-4.213 [mm]	1.500 [kg]	4.000 [mm]	8.331,00 €	Übernehmen
APK-DT-KF-H-1,5-5,0_TT	2.993-4.293 [mm]	1.500 [kg]	5.000 [mm]	9.311,00 €	Übernehmen
APK-DT-KF-H-1,5-6,0_TT	3.104-4.254 [mm]	1.500 [kg]	6.000 [mm]	10.291,00 €	Übernehmen
APK-DT-KF-H-1,5-7,0_TT	3.104-4.254 [mm]	1.500 [kg]	7.000 [mm]	11.271,00 €	Übernehmen
APK-DT-KF-H-1,5-8,0_TT	3.104-4.254 [mm]	1.500 [kg]	8.000 [mm]	12.251,00 €	Übernehmen
APK-DT-KF-H-2,0-4,0_TT	3.104-4.254 [mm]	2.000 [kg]	4.000 [mm]	9.066,00 €	Übernehmen
APK-DT-KF-H-2,0-5,0_TT	3.104-4.254 [mm]	2.000 [kg]	5.000 [mm]	10.046,00 €	Übernehmen
APK-DT-KF-H-2,0-6,0_TT	3.104-4.254 [mm]	2.000 [kg]	6.000 [mm]	11.026,00 €	Übernehmen
APK-DT-KF-H-2,0-7,0_TT	3.104-4.254 [mm]	2.000 [kg]	7.000 [mm]	12.006,00 €	Übernehmen
APK-DT-KF-H-2,0-8,0_TT	3.104-4.254 [mm]	2.000 [kg]	8.000 [mm]	12.986,00 €	Übernehmen
APK-DT-KF-H-3,0-4,0_TT	3.104-4.254 [mm]	3.000 [kg]	4.000 [mm]	10.340,00 €	Übernehmen
APK-DT-KF-H-3,0-5,0_TT	3.104-4.254 [mm]	3.000 [kg]	5.000 [mm]	11.320,00 €	Übernehmen
APK-DT-KF-H-3,0-6,0_TT	3.104-4.254 [mm]	3.000 [kg]	6.000 [mm]	12.300,00 €	Übernehmen
APK-DT-KF-K-1,0-4,0_TT	2.144-2.544 [mm]	1.000 [kg]	4.000 [mm]	6.322,00 €	Übernehmen
APK-DT-KF-K-1,0-5,0_TT	2.224-2.624 [mm]	1.000 [kg]	5.000 [mm]	7.302,00 €	Übernehmen
APK-DT-KF-K-1,0-6,0_TT	2.224-2.624 [mm]	1.000 [kg]	6.000 [mm]	8.282,00 €	Übernehmen
APK-DT-KF-K-1,0-7,0_TT	2.238-2.588 [mm]	1.000 [kg]	7.000 [mm]	9.262,00 €	Übernehmen
APK-DT-KF-K-1,0-8,0_TT	2.238-2.588 [mm]	1.000 [kg]	8.000 [mm]	10.242,00 €	Übernehmen
APK-DT-KF-K-1,5-4,0_TT	2.144-2.544 [mm]	1.500 [kg]	4.000 [mm]	6.812,00 €	Übernehmen
APK-DT-KF-K-1,5-5,0_TT	2.224-2.624 [mm]	1.500 [kg]	5.000 [mm]	7.792,00 €	Übernehmen
APK-DT-KF-K-1,5-6,0_TT	2.224-2.624 [mm]	1.500 [kg]	6.000 [mm]	8.772,00 €	Übernehmen
APK-DT-KF-K-1,5-7,0_TT	2.238-2.588 [mm]	1.500 [kg]	7.000 [mm]	9.752,00 €	Übernehmen
APK-DT-KF-K-1,5-8,0_TT	2.238-2.588 [mm]	1.500 [kg]	8.000 [mm]	10.732,00 €	Übernehmen
APK-DT-KF-K-2,0-4,0_TT	2.144-2.544 [mm]	2.000 [kg]	4.000 [mm]	7.547,00 €	Übernehmen
APK-DT-KF-K-2,0-5,0_TT	2.224-2.624 [mm]	2.000 [kg]	5.000 [mm]	8.527,00 €	Übernehmen
APK-DT-KF-K-2,0-6,0_TT	2.224-2.624 [mm]	2.000 [kg]	6.000 [mm]	9.507,00 €	Übernehmen
APK-DT-KF-K-2,0-7,0_TT	2.238-2.588 [mm]	2.000 [kg]	7.000 [mm]	10.487,00 €	Übernehmen
APK-DT-KF-K-2,0-8,0_TT	2.238-2.588 [mm]	2.000 [kg]	8.000 [mm]	11.467,00 €	Übernehmen
APK-DT-KF-K-3,0-4,0_TT	2.144-2.544 [mm]	3.000 [kg]	4.000 [mm]	8.821,00 €	Übernehmen
APK-DT-KF-K-3,0-5,0_TT	2.224-2.624 [mm]	3.000 [kg]	5.000 [mm]	9.801,00 €	Übernehmen
APK-DT-KF-K-3,0-6,0_TT	2.224-2.624 [mm]	3.000 [kg]	6.000 [mm]	10.781,00 €	Übernehmen
APK-DT-KF-M-1,0-4,0_TT	2.582-3.432 [mm]	1.000 [kg]	4.000 [mm]	6.616,00 €	Übernehmen
APK-DT-KF-M-1,0-5,0_TT	2.662-3.512 [mm]	1.000 [kg]	5.000 [mm]	7.596,00 €	Übernehmen
APK-DT-KF-M-1,0-6,0_TT	2.662-3.512 [mm]	1.000 [kg]	6.000 [mm]	8.576,00 €	Übernehmen
APK-DT-KF-M-1,0-7,0_TT	2.713-3.463 [mm]	1.000 [kg]	7.000 [mm]	9.556,00 €	Übernehmen
APK-DT-KF-M-1,0-8,0_TT	2.713-3.463 [mm]	1.000 [kg]	8.000 [mm]	10.536,00 €	Übernehmen
APK-DT-KF-M-1,5-4,0_TT	2.582-3.432 [mm]	1.500 [kg]	4.000 [mm]	7.106,00 €	Übernehmen
APK-DT-KF-M-1,5-5,0_TT	2.662-3.512 [mm]	1.500 [kg]	5.000 [mm]	7.865,00 €	Übernehmen
APK-DT-KF-M-1,5-6,0_TT	2.713-3.463 [mm]	1.500 [kg]	6.000 [mm]	9.066,00 €	Übernehmen
APK-DT-KF-M-1,5-7,0_TT	2.713-3.463 [mm]	1.500 [kg]	7.000 [mm]	10.046,00 €	Übernehmen
APK-DT-KF-M-1,5-8,0_TT	2.713-3.463 [mm]	1.500 [kg]	8.000 [mm]	11.026,00 €	Übernehmen
APK-DT-KF-M-2,0-4,0_TT	2.713-3.463 [mm]	2.000 [kg]	4.000 [mm]	7.841,00 €	Übernehmen
APK-DT-KF-M-2,0-5,0_TT	2.713-3.463 [mm]	2.000 [kg]	5.000 [mm]	8.821,00 €	Übernehmen
APK-DT-KF-M-2,0-6,0_TT	2.713-3.463 [mm]	2.000 [kg]	6.000 [mm]	9.801,00 €	Übernehmen
APK-DT-KF-M-2,0-7,0_TT	2.713-3.463 [mm]	2.000 [kg]	7.000 [mm]	10.781,00 €	Übernehmen
APK-DT-KF-M-2,0-8,0_TT	2.713-3.463 [mm]	2.000 [kg]	8.000 [mm]	11.761,00 €	Übernehmen
APK-DT-KF-M-3,0-4,0_TT	2.713-3.463 [mm]	3.000 [kg]	4.000 [mm]	9.115,00 €	Übernehmen
APK-DT-KF-M-3,0-5,0_TT	2.713-3.463 [mm]	3.000 [kg]	5.000 [mm]	10.095,00 €	Übernehmen
APK-DT-KF-M-3,0-6,0_TT	2.713-3.463 [mm]	3.000 [kg]	6.000 [mm]	11.075,00 €	Übernehmen
