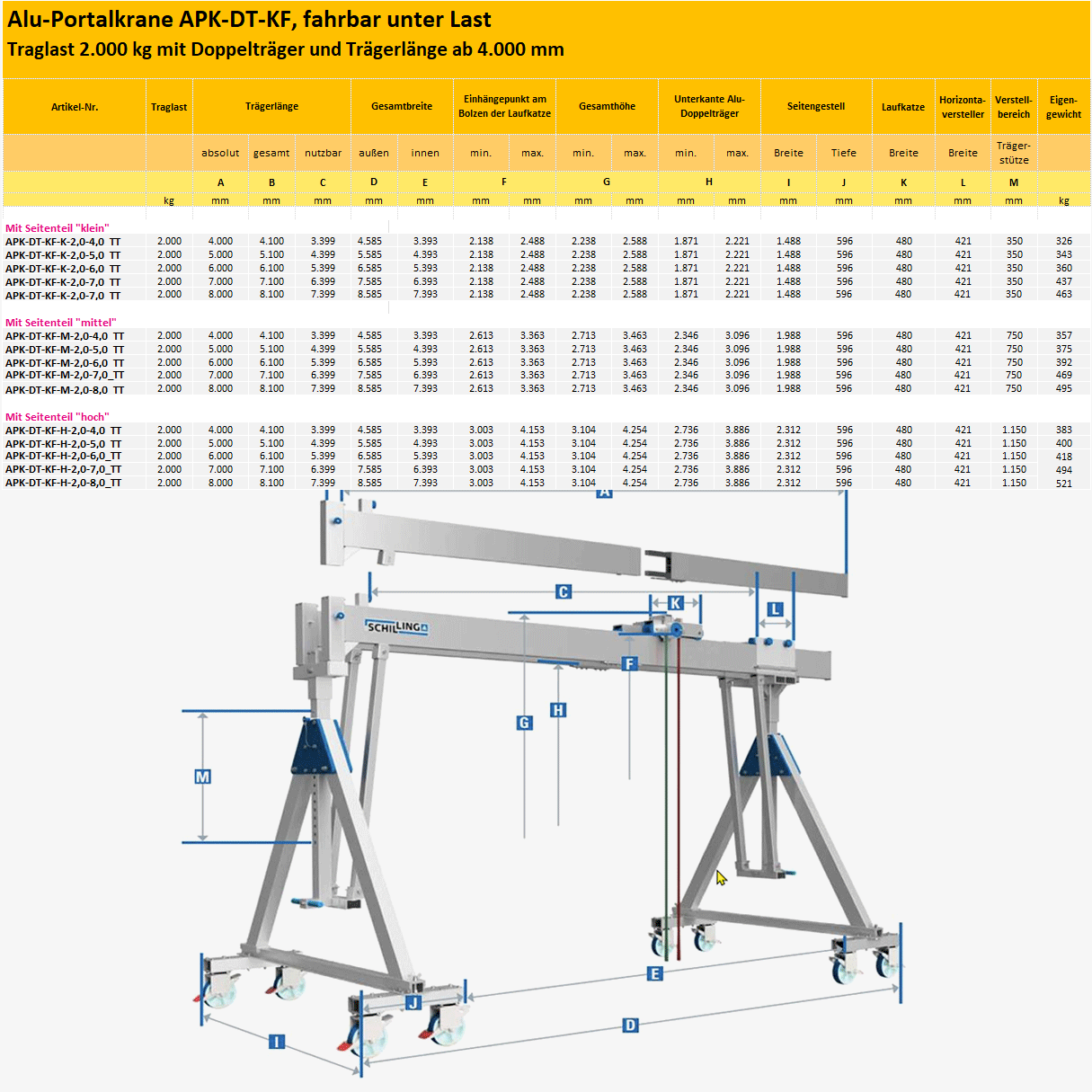

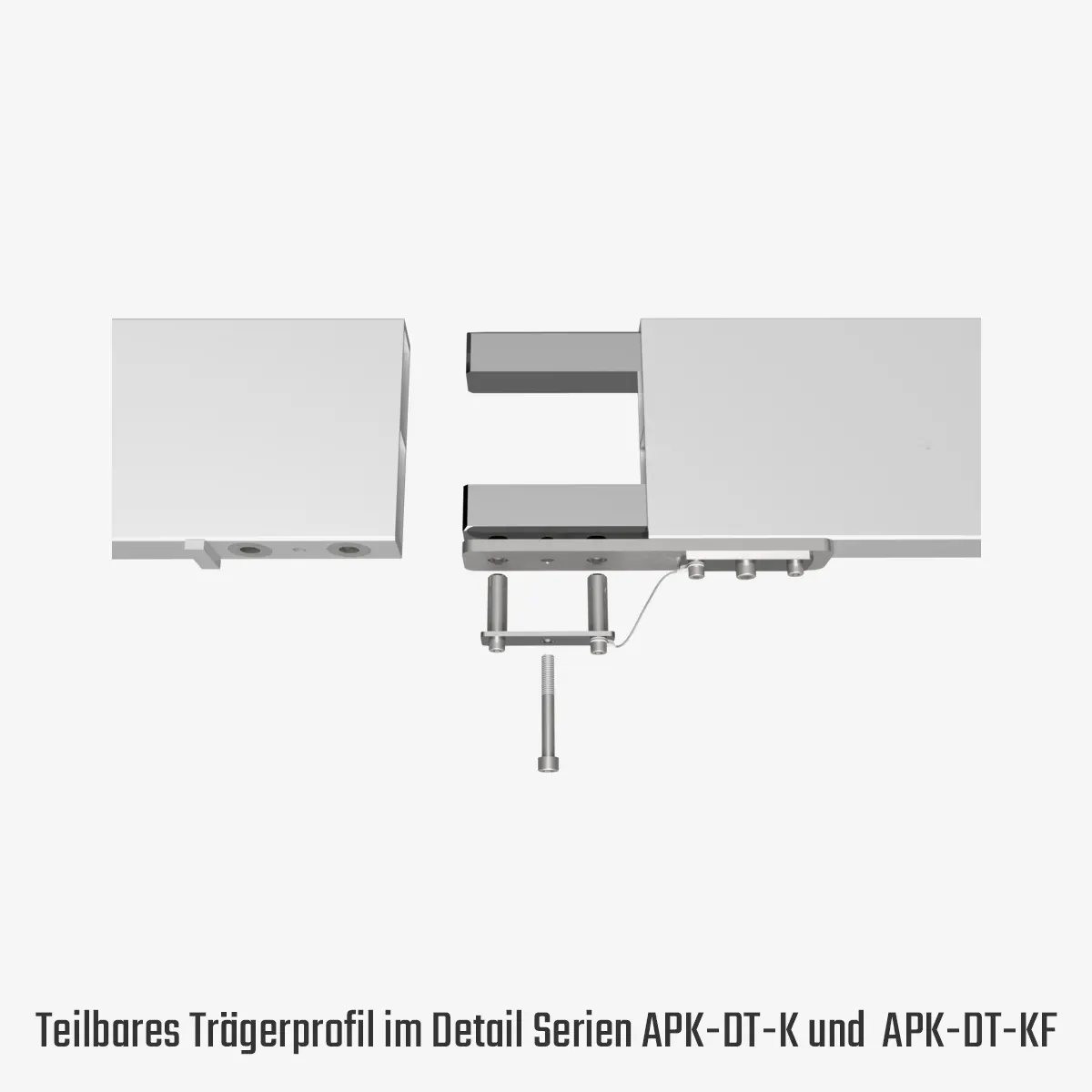

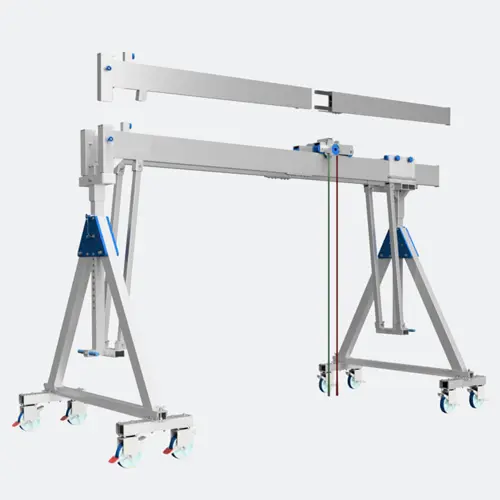

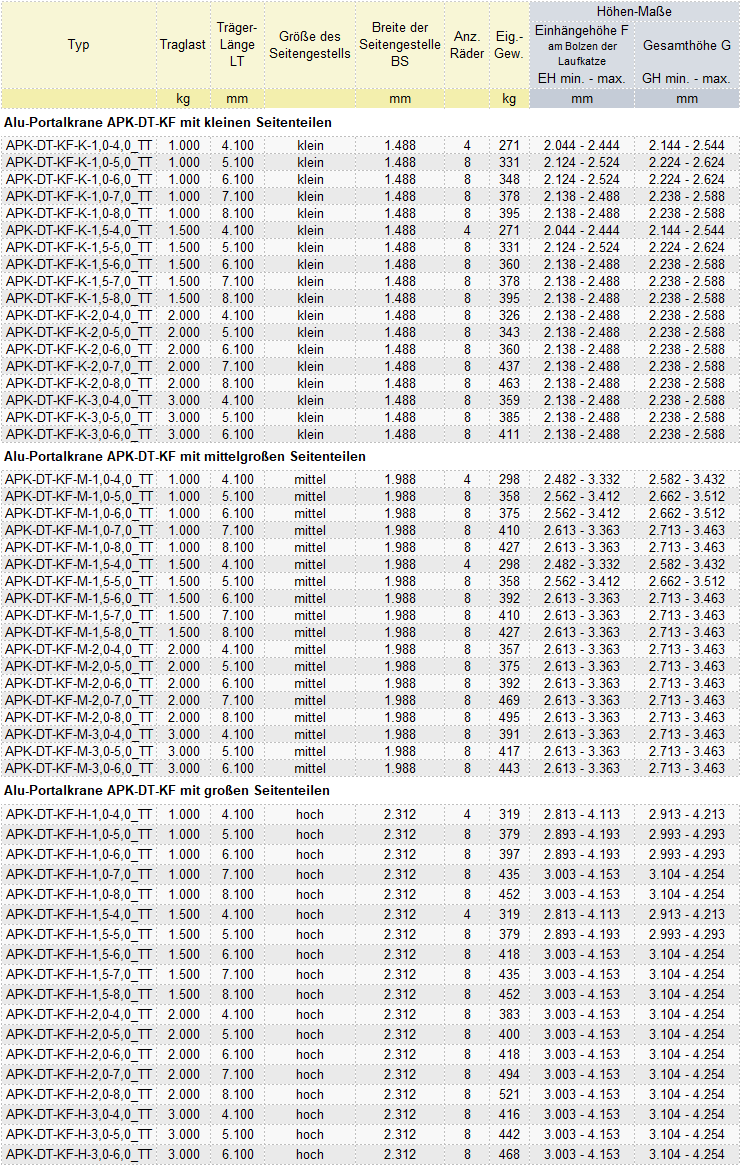

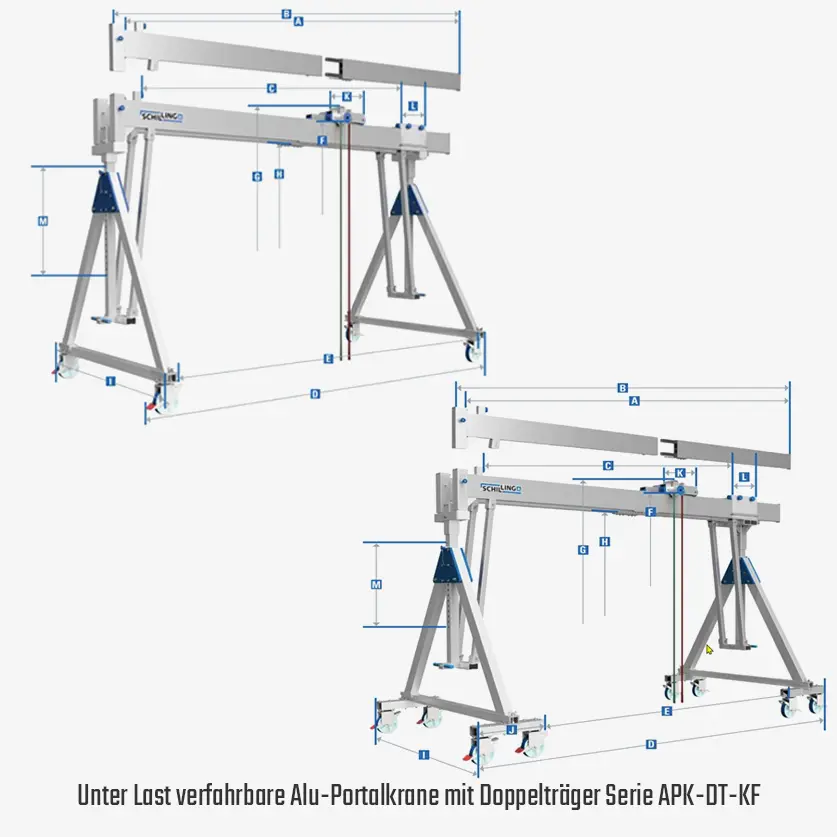

Aluminium-Portalkran mit teilbarem Doppelträger und Laufkatze, unter Last verfahrbar und höhenverstellbar

Sicherer Versand der Alu-Portalkrane in Faltkisten aus Holz

• Unsere APK-Portalkrane werden in einer Holzkiste geliefert, dadurch reduziert sich die Packstück-Anzahl
• Alle Kran-Bestandteile sind für den Transport perfekt geschützt und können auch nicht verloren gehen
• Einfaches Be- und Entladen der Transportkiste – sie ist von allen Seiten mit dem Stapler unterfahrbar
• Die Holzkiste (Einwegverpackung) kann ggf. auch noch zur Lagerung des Krans verwendet werden (sofern nach Transport unbeschädigt)

Für den regelmäßigen Montageeinsatz empfehlen wir den Kauf einer maßangefertigten Aluminium-Transportbox.
Diese bieten wir als Zubehör an!

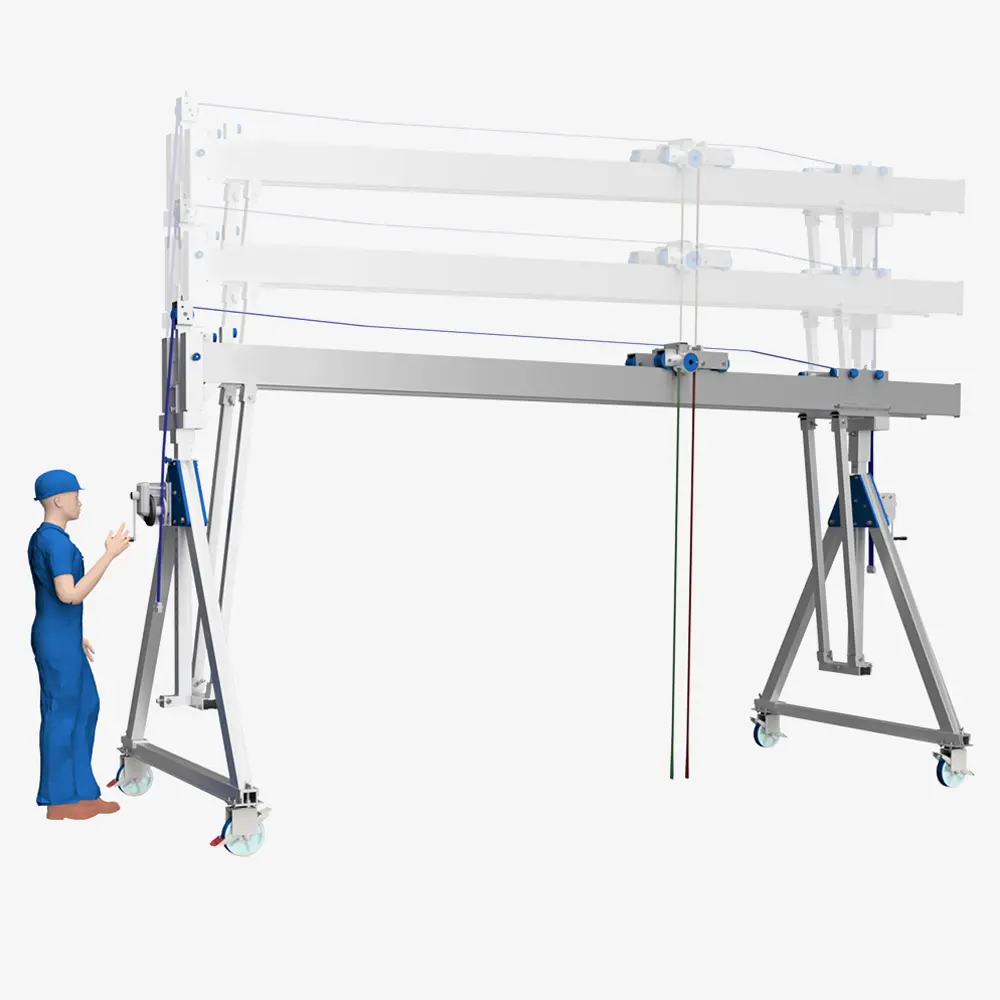

Handwinde zur Höhenverstellung

Die als Option* erhältliche Handwinde zur Höhenverstellung sorgt für ein bequemeres Einstellen der Hubhöhen. Der Kraftaufwand für die Winde ist dabei gering, da die Kraft an der Kurbel nicht vom Trommeldurchmesser abhängt und daher gleichmäßig wirkt. Der Einsatz der Handwinde ist besonders sinnvoll, wenn aufgrund der großen Dimensionen und Gewichte (Variante Doppelträger, Elektrokettenzug, Stirnradflaschenzug, usw.) die Höhenverstellung per Hand nahezu unmöglich wird (auch empfehlenswert bei öfteren Verstellens der Hubhöhen des Kranes mit Hebezeug). Alternativ kann die Höhenverstellung auch mittels Gabelstapler vorgenommen werden (bei einmaliger Einstellung).

Wichtig: Die Höhenverstellung darf mit dieser Handwinde immer nur im unbelasteten Zustand des Krans erfolgen!

Typ APK-HW

*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).

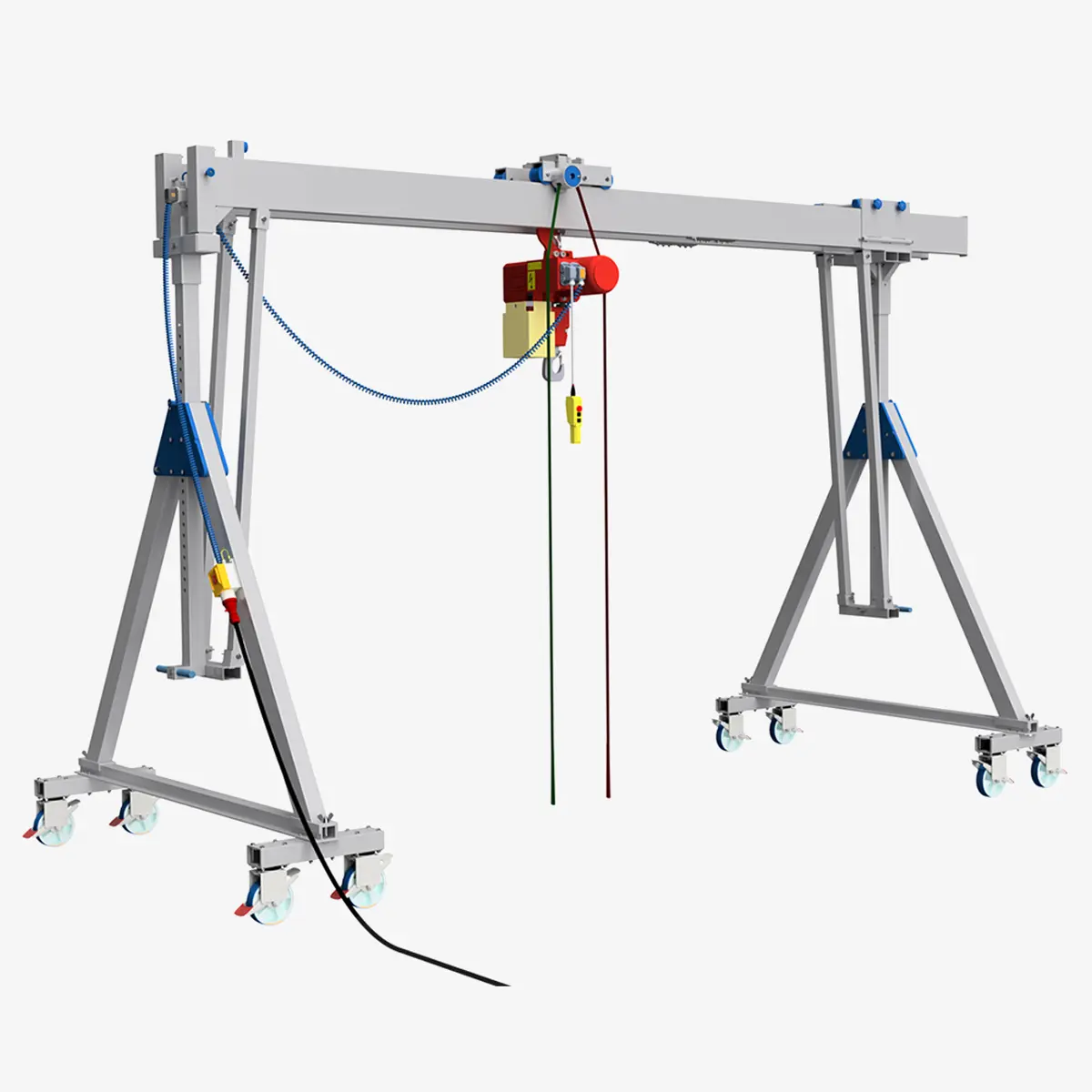

Doppelträger-Stromzuführung für elektrische Hebezeuge (als Option*)

Die als Option* erhältliche Stromzuführung dient dem Anschluss von z. B. elektrischen Kettenzügen.
Es handelt sich um ein Komplettset für die Verkabelung inkl. Steckdose und Befestigungsmaterialien.

Typ APK-SZD

Produktmerkmale

• Geeignet für Drehstrom (400V/16A, 50 Hz), 5-polig
• Phasenwender CEE-Anschluss, 5-polig mit Schalter (abschließbar), angebracht am Seitengestell mit der kurzen Trägerstütze
• PUR-Wendelleitung
• Der elektrische Anschluss des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP55)
• Der Not-Aus-Schalter befindet sich in der Regel am Bedienelement des Elektrokettenzuges**.

Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet.
Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist besonders darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen werden. Bitte achten Sie auch darauf, dass bei der Aufbewahrung kein Wasser in den Hauptschalter der Verkabelung/Stromzuführung eindringt (Korrosionsgefahr / Funktionsstörung).

Der Alu-Portalkran wird anschluß- und betriebsfertig inkl. Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV, BGV A 3 ausgeliefert.

**) Wichtig, bei bereits vorhandenem E-Kettenzug:

Die Traglast eines vorhandenen Elektrokettenzuges muss auf die Traglast des Alu-Portalkrans abgestimmt sein!
Bitte übersenden Sie uns nach Auftragseingang den passenden Elektrokettenzug (mit Aufhängehaken) damit wir diesen entsprechend an unserem Alu-Portalkran integrieren sowie die Stromanschlüsse montieren können. Ansonsten kann eine einwandfreie Funktion des Elektrokettenzuges mit der Stromzuführung nicht gewährleistet werden.

Gerne bieten wir Ihnen dieses Kransystem auch mit einem passenden Abus Elektrokettenzug GM mit Aufhängehaken an.
Bitte fragen Sie hierfür einfach an!

*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).

Umlaufendes Band für Doppelträger (als Option*)

Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze auf dem Kranträger bewegen zu können.
Dies stellt eine große Arbeitserleichterung und Optimierung der Arbeitssicherheit dar.

Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge.
Mit integrierter Klemmplatte an den beiden Enden des Umlaufbandes, welche zur Gewichtsbeschwerung des Bandes dient.

Integrierte Klemmvorrichtung an beiden Stirnseiten des Aluträgers hält das Band an Position.
Das umlaufende Band erhält somit die nötige Spannkraft, d.h. der Bereich unter der feststellbaren Laufkatze ist frei.

Typ APK-UBDT

*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).

Wandkonsolen für Alu-Portalkrane APK-DT-KF mit Doppelträger

Mit einer Wandkonsole kann der Einzelkranträger ohne größeren Aufwand an einer Wand montiert werden.
In diesen Fällen reicht dann nur eine Bodenstütze gegenüber der Wandkonsole zur Stabilisierung des Kranträgers aus.
Dies spart Platz und verschafft mehr Bodenfreiheit für den Kraneinsatz.
Durch die Wandkonsole kann der Kranausleger zudem im unbelasteten Zustand um 180° gedreht werden.
Abmessungen (L x B x T): 1.015 x 310 x 295 mm

Wandkonsole für alle APK-Krane mit Doppelträger: Typ APK-WK-DT

Zweite Laufkatze für Alu-Portalkrane APK-DT-KF mit Doppelträger

Mit einem zweiten Rollfahrwerk können eine Vielzahl von Lasten noch flexibler gehoben werden.

Die leichtläufige Laufkatze ist zusätzlich mit einer Feststellvorrichtung ausgestattet. Durch Ziehen am roten Band wird sie am Träger fixiert. Das Ziehen des grünen Bandes löst sie wieder. Durch ein Feststellen der Laufkatze wird ein ungewolltes Wegrollen des Rollfahrwerks unter Last zuverlässig unterbunden. Der Einhängepunkt zum Anschlagen von Hebezeugen besteht aus einem steckbaren Bolzen. Mit seiner erhöhten Position zwischen den Trägern wird der Hub maximal ausgeschöpft. Hebezeuge lassen sich unkompliziert in das Hand-Rollfahrwerk einhängen.

Wichtig: Die Summe der in beiden Laufkatzen angehängten Lastgewichte darf die des Krans in keinem Fall überschreiten! Bitte beachten Sie, dass sich beim Einsatz von mehreren Laufkatzen pro Alu-Portalkran die angegebene Traglast des Alu-Portalkrans nicht erhöht, d.h. die Summe der Gewichte darf die zulässige Gesamttraglast des Krans nicht überschreiten. Es sind beim Kauf einer 2. Rollkatze zusätzliche Anschlagpuffer integriert, welche als Anfahrschutz zueinander dienen.

Laufkatze für Doppelträger: Typ APK-LK-DT

Stabile Alu-Transportkisten für Alu-Portalkran APK-DT-KF

Mit diesen stabilen und sehr leichten Aluminiumkisten können die einzelnen Komponenten des Alu-Portalkrans übersichtlich verstaut werden.
So lassen sich alle Kranbestandteile platzsparend aufbewahren und können auch einfacher transportiert werden.
Dies erhöht nicht nur die Lebensdauer des Alukrans, sondern sorgt auch dafür, dass alle Krankomponenten immer vollständig und griffbereit sind.
Für den einfachen Transport ohne weitere Hilfsmittel besitzen diese Alu-Transportboxen auch Rollen.
Der verstärkte Kistenboden kann mit einem Gabelhubwagen oder Stapler angehoben werden. Dies ist besonders praktisch bei der Verladung auf einen LKW.

Produkt-Eigenschaften

• Aufklappbarer Deckel mit Scharnieren
• Lasche zum Einhängen eines Vorhängeschlosses
• Mit zwei Schalen-Klappgriffen auf dem Deckel
• Aussparungen für den Alu-Träger an den stirnseitigen Wänden
• Verstärkte Bodenplatte
• Mit sechs Stahlblech-Lenkrollen
• Sechs Stahlblech-Lenkrollen mit Ø 200 mm

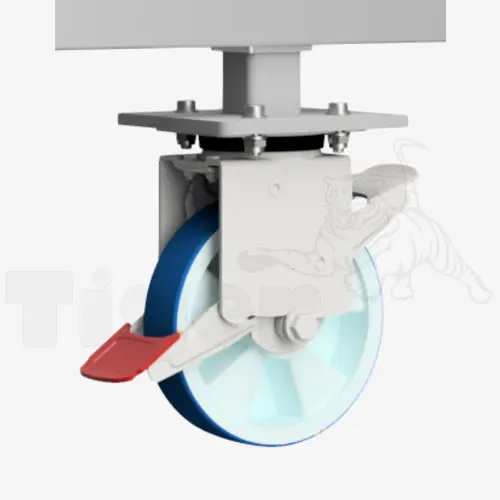

• Rollen mit Schwerlast-Polyurethanbelag und integriertem Rad- und Drehkranzfeststeller

Alu-Transportkiste mittel: Typ APK-TK-3000
Abmessungen inkl. Rollen (L x B x H): 3.000 x 685 x 860 mm

Alu-Transportkiste groß: Typ APK-TK-4200
Abmessungen inkl. Rollen (L x B x H): 4.200 x 685 x 1.200 mm

Bitte beachten Sie, dass die Transportkisten im Standard für die Aufnahme des Krans ausgelegt sind.

Die Kisten können auf Ihre Anforderung angepasst werden!
Wenn Sie zusätzliches Kranzubehör integrieren möchten, so fragen Sie hierfür bitte vor dem Kauf an. Die Alukisten werden auf Maß angefertigt!
So kann z. B. die mittlere Kiste (Typ APK-TK-3000) mit seitlichen Aussparungen versehen werden, bei denen der Kranträger etwas herausschaut.
So lassen sich auch längere Kranträger hierin sicher aufbewahren.
