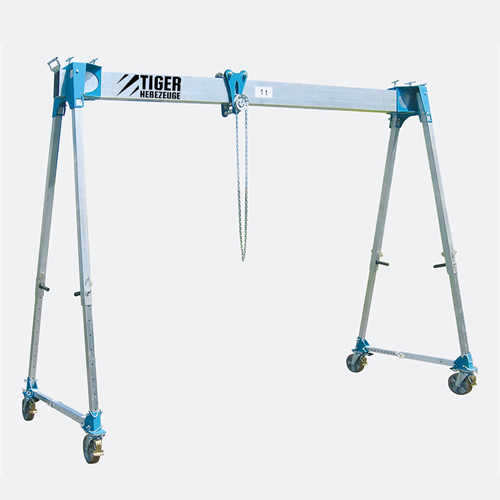

Alu-Portalkran AKF-HV-1000 - Der unter Last verfahrbare, höhenverstellbare und klappbare Leichtbaukran
Produktmerkmale
- Besonders leichte Aluminiumkonstruktion mit Rädern für Lastfahren und Transport
- Zuverlässige Industriequalität aus Deutschland
- Breite und Höhe leicht verstellbar
- Kugelgelagerte Laufkatze für manuelles Hebezeug (auf Wunsch mit Feststeller)
- Ruhelagerung auf engstem Raum möglich
- Oberfläche Korpus: blank
Produktbeschreibung
Der Alu-Portalkran AKF-HV-1000 ist leicht im Zwei-Mann-Betrieb aufgebaut und kann unter Last verfahren werden.
Dieser mobile Portalkran trägt Lasten bis 1.000 kg (WLL). Er ist in der Breite stufenlos verstellbar.
Zusätzlich besitzt er an jeder Stütze eine Verstellmöglichkeit. Die Höhe lässt sich so ganz einfach über ein Verstellraster einstellen.
Äußerst nützlich bei unebenem Gelände!

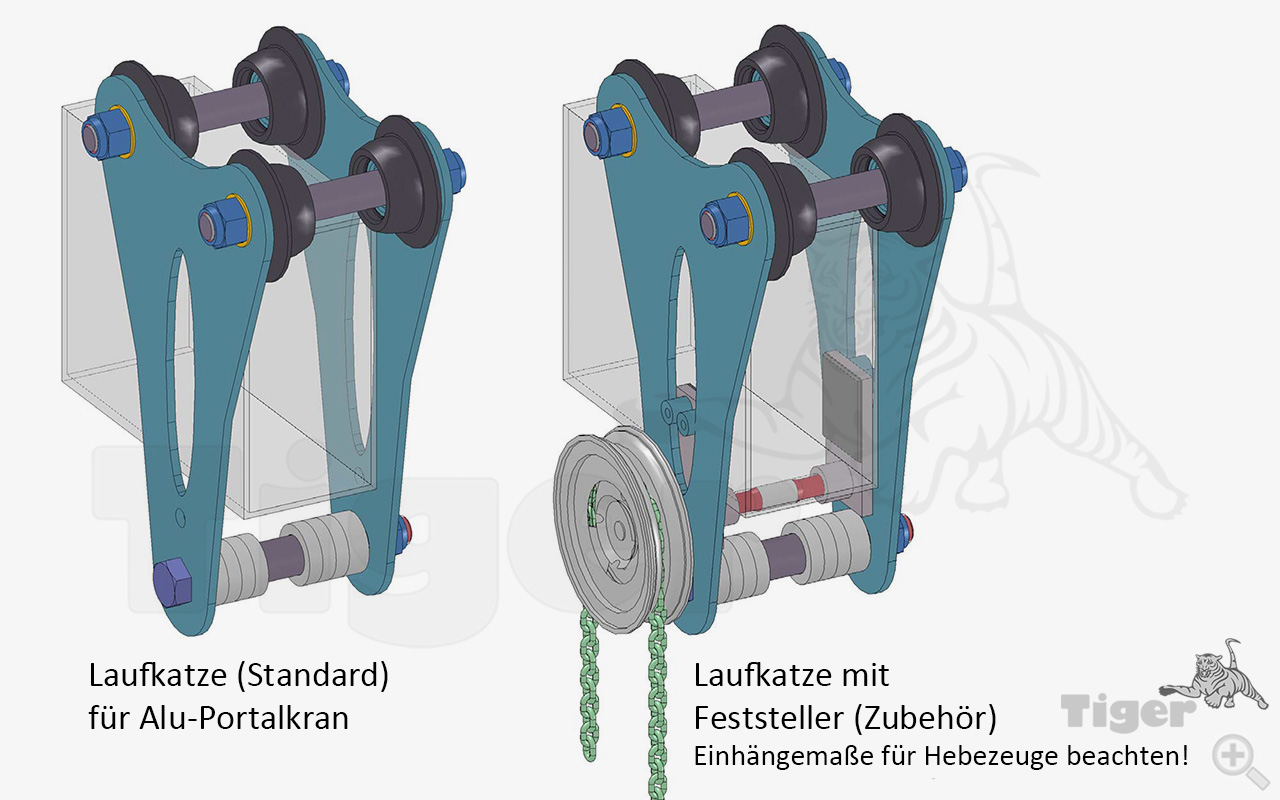

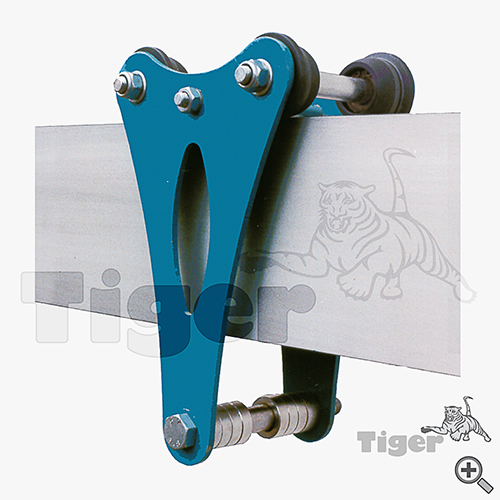

Der Portalkran ist ab Werk bereits mit einer kugelgelagerten Laufkatze Typ LK ausgerüstet.
Diese wird durch Drücken gegen die Last einfach verfahren.
In die Laufkatze wird ein manuelles Hebezeug (z. B. ein Kettenzug) mit Hilfe eines Aufhängerings eingehangen.
Auf Wunsch ist die Laufkatze auch mit einem Feststeller Typ A-LF-2 lieferbar. Dieser hält die Laufkatze sicher in Position.
Die Vulkollan®-Räder (aus Polyurethan) sind mit einem Lenk- und Radstopp ausgerüstet. Bei ebenen Böden kann der Kran damit leichtgängig verfahren werden.

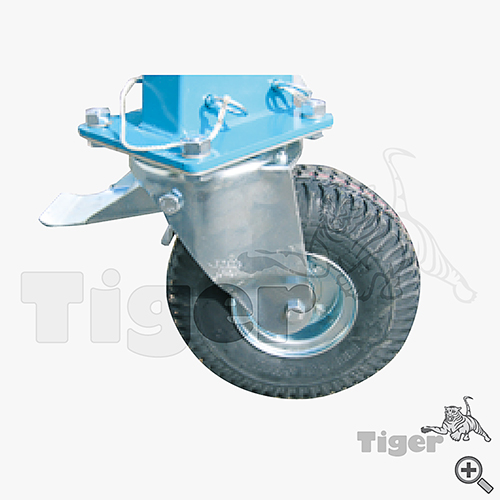

Als Zubehör bieten wir hierfür auch einen zusätzlichen Satz Geländeräder mit Luftreifen Typ A-RAD an. Der Kran wird hiermit 50 mm höher und 100 mm breiter.
Dieser ermöglicht ein leichteres Verfahren auch bei unwegsamem Boden ermöglichen.
Praktisch: Zusammengeklappt dienen die Räder als Transporthilfe für den Kran selbst.
Wird der Kran einmal nicht benötigt, so wird er ganz einfach zusammengeklappt und kann so auch bei minimalem Platzbedarf sicher gelagert werden.
Für die Unterstützung bei der Aufstellung des Krans empfehlen wir den Einsatz der Aufstellhilfe Typ A-ASTH.
Dieses Zubehör stabilisiert das Gerüst während des Aufbaus und ersetzt so den „zweiten Mann“.
Optionen
- Laufkatze mit Haspelkette
- Geländeräder statt der Vulkollan®-Bereifung (PU)

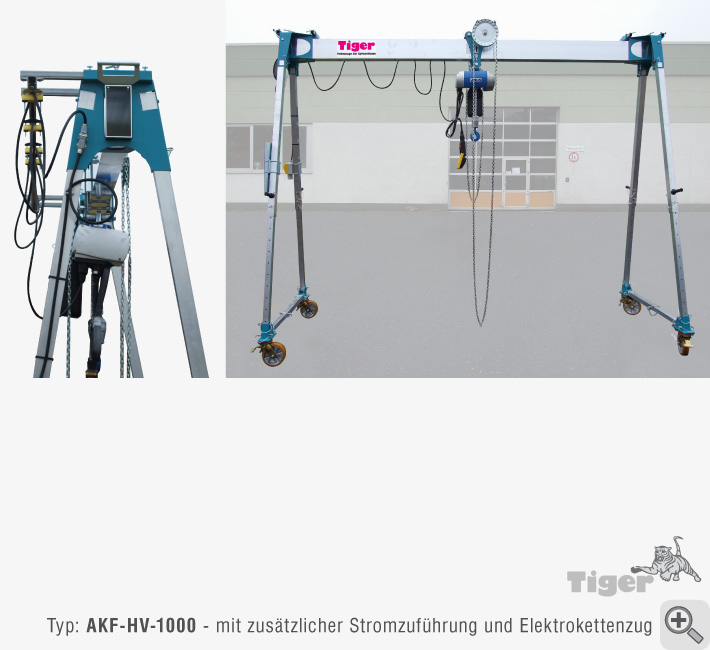

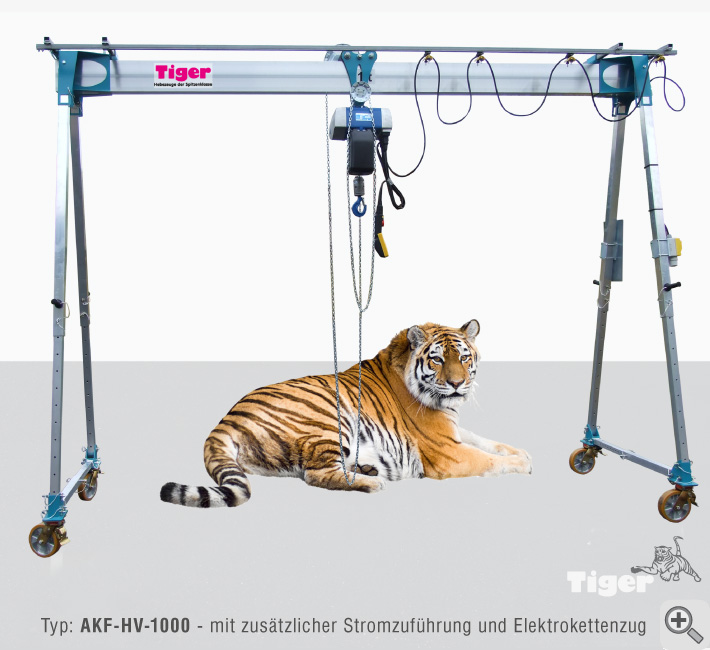

- zusätzliche Stromzuführung und Elektrokettenzug

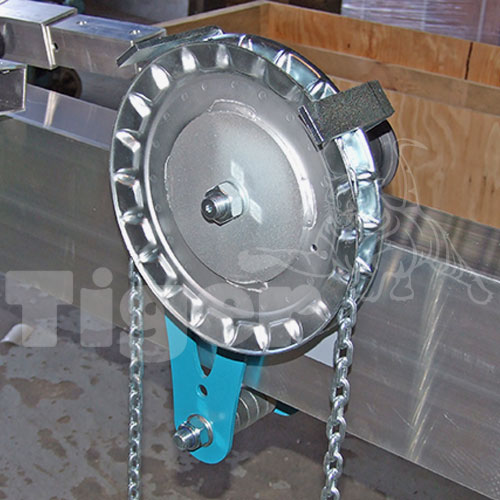

Laufkatze zusätzlich mit Haspelkette
Typ A-HLK
Typ A-RAD-A
Eine Option muss bei der Bestellung des Krans zeitgleich mit angegeben werden.
Diese Artikel lassen sich später nicht mehr nachrüsten!
Lieferumfang
- Mobiler Portalkran AKF-HV-1000 mit Vulkollan® Radsatz
- Hand-Fahrwerk (Rollkatze zum Einhängen einen kundenseitigen Hebezeugs)
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/15/be/1c/1713444651/tigerhebezeuge-mobile-portalkrane-serie-akf-hv-1000-typenuebersicht-krantechnik.jpg?ts=1713444651)
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/05/bb/91/1713514221/alu-portalkran-fahrbar-akf-hv-masszeichnung-1.jpg?ts=1713514221)

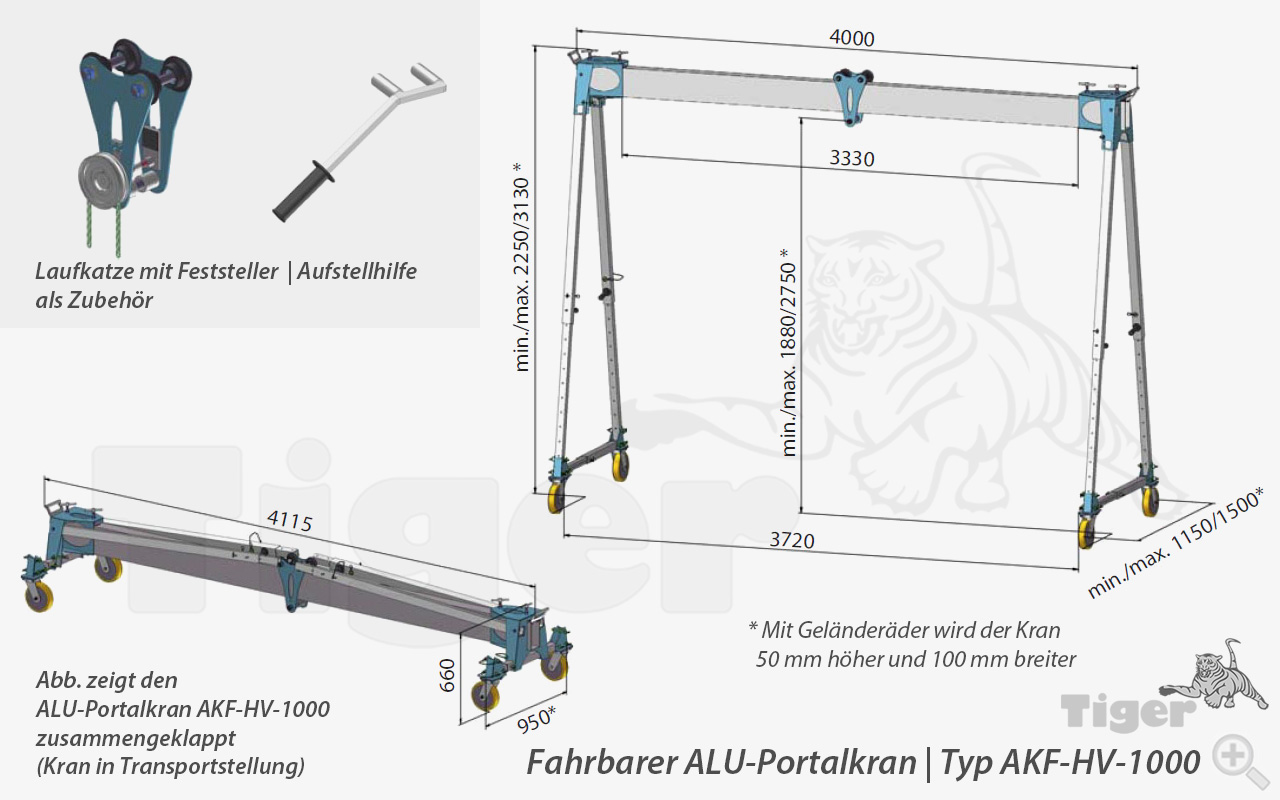

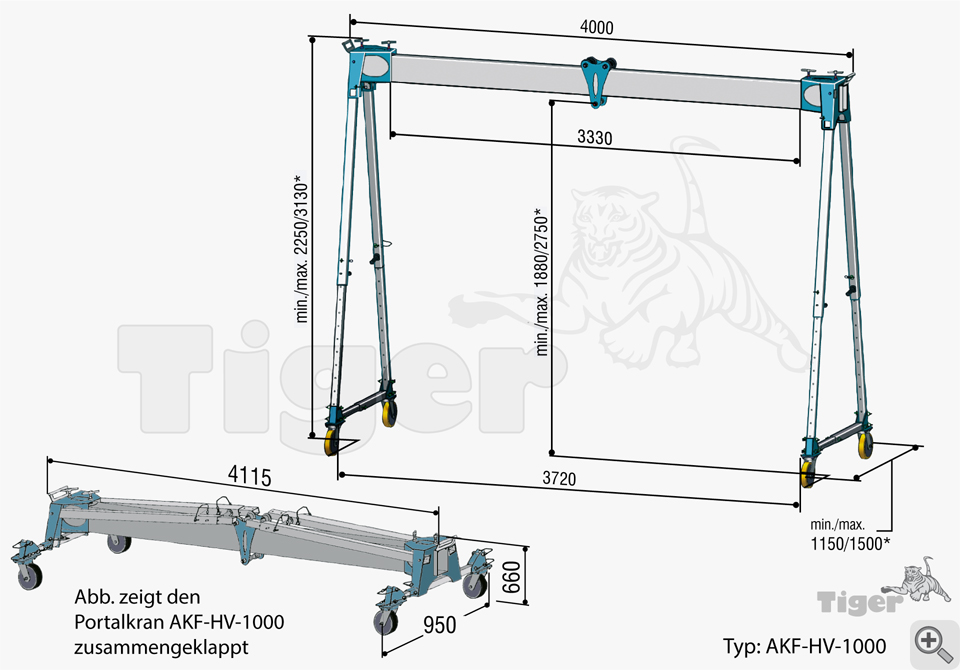

Variante AKF-HV-1000
Tragfähigkeit: | 1.000 [kg] |
---|---|
Aktion: | EXPRESS |
Bauhöhe: | 2.250-3.130 [mm] |
Breite Standfuss min. / max.: | 1.150 / 1.500 [mm] |
Eigengewicht: | 130 [kg] |
Einhängepunkt min. / max.: | 2.750 / 1.880 [mm] |
Gesamtbreite: | 4.115 [mm] |
Trägerlänge / Arbeitsbreite: | 4.000 / 3.300 [mm] |
Verfahrbarkeit: | verfahrbar |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/41/ca/bc/1706881237/alu-portalkran-akf-hv-2.jpg?ts=1708593748)

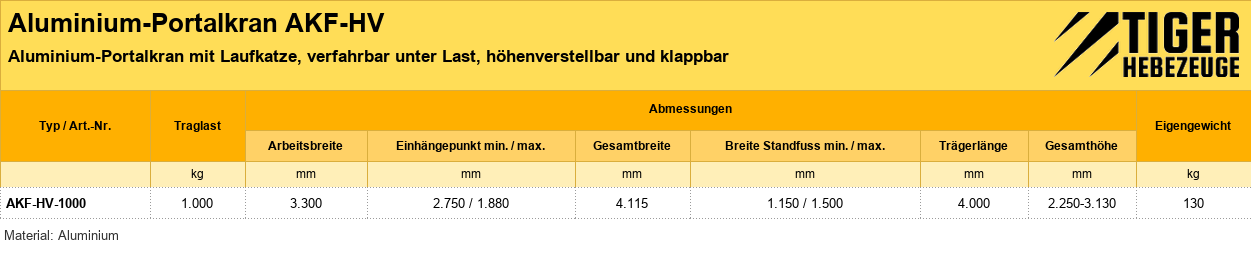

Produktnummer | Bauhöhe | Tragfähigkeit | Trägerlänge / Arbeitsbreite | Preis | |
---|---|---|---|---|---|
AKF-HV-1000 | 2.250-3.130 [mm] | 1.000 [kg] | 4.000 / 3.300 [mm] | 3650 € | Übernehmen |
