Alu-Handseilwinden mit Konsolenbefestigung für den Einsatz im Freien geeignet
Treffen Sie Ihre Auswahl:
Serie:
GAMMA
Ausgewählte Variante:
Gamma-200
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)
Alu-Konsolenseilwinde GAMMA - Die Handseilwinden mit Konsolenbefestigung und Aluminiumgehäuse
Produktmerkmale
- Konsolenseilwinde für den Handbetrieb
- Kompaktes Aluminiumgehäuse
- Mit Sicherheits-Feder-Bremssystem
- Geschlossenes Getriebe
- Geschlossener Kettenantrieb
- leichtgängiges Stirnradgetriebe für hohen Wirkungsgrad
- Mit abnehmbare Handkurbel
- Reibungsarme Wellengleitlager
- Seiltrommel für große Seilaufnahme mit zwei Seilbefestigungen
- Von beiden Seiten bedienbar
- Typen ab 500 kg Traglast zusätzlich mit Schnellgang
- Sehr einfache und schnelle Befestigung
Produktbeschreibung
Die Konsolenseilwinde GAMMA ist aus Aluminium und besitzt ein integriertes Sicherheits-Feder-Bremssystem sowie auch eine abnehmbarer Handkurbel. Diese Seilwinden sind von beiden Seiten bedienbar.
Das kompakte Alu-Gehäuse beherbergt einen geschlossenen Kettenantrieb. Ein geschlossenes Getriebe bietet auch bei rauem Einsatz Schutz für innenliegende Teile.
Ein leichtgängiges Stirnradgetriebe sorgt für einen hohen Wirkungsgrad und eine äußerst komfortable Bedienung.
Die reibungsarmen Wellengleitlager erwirken zusätzlich einen noch besseren Seilablauf und erhöhen die Lebensdauer dieser Winde.
Die breite Seiltrommel besitzt zwei Seilbefestigungen und bietet viel Platz für lange Drahtseile. Diese Seilwinde lässt sich zudem sehr einfache und schnell befestigen.
Typen ab 500 kg Traglast sind zusätzlich mit einem Schnellgang für kleine Lasten ausgestattet. Das ist ideal zum schnelleren Aufwickeln und Abwickeln des unbelasteten Seils.
Die passenden Drahtseile bieten wir als Option an. Drahtseile können nicht einzeln, sondern nur in Kombination mit einer Handwinde erworben werden.
Damit ein Stahldrahtseil am gewünschten Aufhängepunkt der Last sicher geführt werden kann, bieten wir auch Umlenkrollen für Drahtseile an.
Optionen
- Erhöhter Korrosionsschutz durch zusätzliche Lackierung
- Trommeltrennsteg für 2-Seil-Betrieb
Drahtseile mit Haken und Spitze
Seilart A = verzinkt
Drahtseile können nur zusammen mit einer Handwinde, jedoch nicht solo erworben werden!
Lieferumfang
- Handseilwinde GAMMA zur Konsolenbefestigung
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis

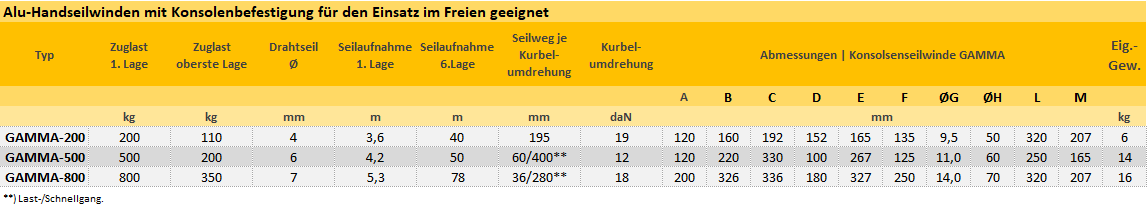

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/00/a6/21/1716290736/tigerhebezeuge-%20Alu-Handseilwinden%20mit%20Konsolenbefestigung%20-%20Serie%20GAMMA.gif?ts=1716290736)

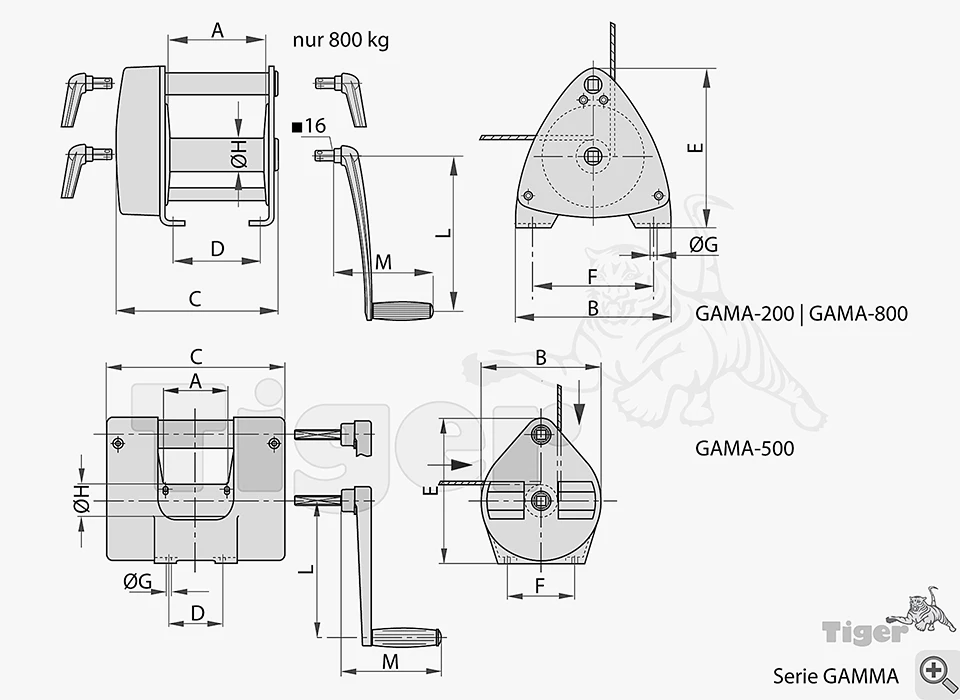

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/8c/7d/1c/1717689487/alu-konsolenseilwinde-gamma-zeichnung.jpg?ts=1717689487)

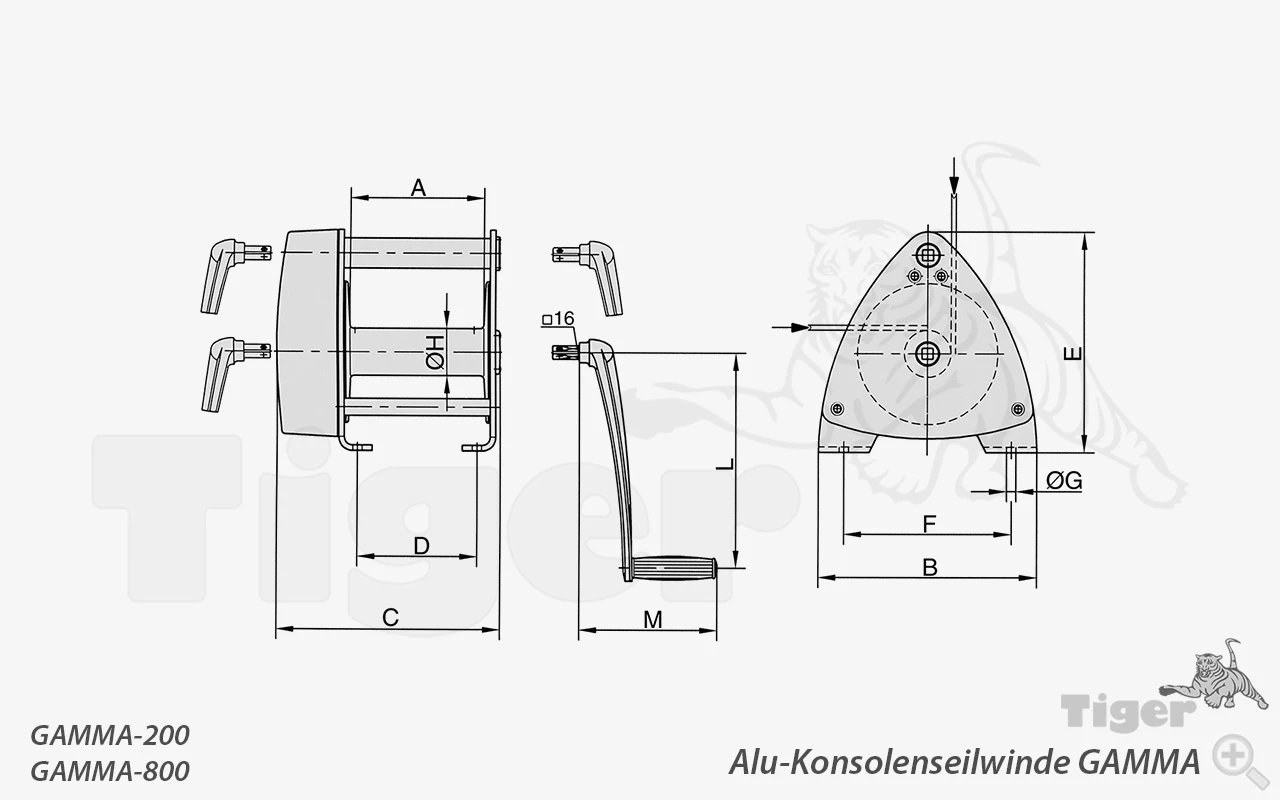

Variante Gamma-200
A: | 120 [mm] |
---|---|
B: | 160 [mm] |
C: | 192 [mm] |
D: | 152 [mm] |
E: | 165 [mm] |
Eigengewicht (ohne Seil): | 6 [kg] |
F: | 135 [mm] |
Hub je Kurbelumdrehung: | 195 [mm] |
Kurbelumdrehung: | 19 [daN] |
L: | 320 [mm] |
M: | 207 [mm] |
max. Seilaufnahme: | 40 [m] |
Oberfläche: | Erhöhter Korrosionsschutz durch zusätzliche Lackierung |
ØG: | 9,5 [mm] |
ØH: | 50 [mm] |
Seil Ø: | 4 [mm] |
Seilaufnahme 1. Lage: | 3,6 [m] |
Zuglast oberste Lage: | 110 [kg], 200 [kg] |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/e1/e2/ca/1706885331/seilwinde-zeichnung-gamma-200-800-1.jpg?ts=1706885331)
Produktnummer | Zuglast oberste Lage | Zuglast oberste Lage | Preis | |
---|---|---|---|---|
Gamma-200 | 110 [kg] | 200 [kg] | 582 € | Übernehmen |
Gamma-500 | 200 [kg] | 500 [kg] | 885 € | Übernehmen |
Gamma-800 | 800 [kg] | 350 [kg] | 1414 € | Übernehmen |
