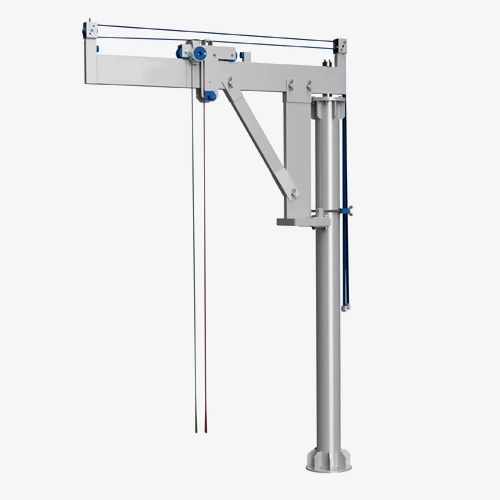

Alu-Schwenkkran ASK mit Laufkatze - Drehkran zum Heben, Senken und Schwenken von Lasten im Außenbereich
Produktmerkmale
- Wetterfester Alu-Drehkran mit Laufkatze
- Schnell montiert und einsatzbereit
- Temperaturbereich: -20° bis +50°C
- Windgeschwindigkeiten: <40 km/h
- Oberfläche: Aluminium (blank)
Produktbeschreibung
Alu-Schwenkkran ASK mit Laufkatze - Drehkran zum Heben, Senken und Schwenken von Lasten im Außenbereich
Der Alu-Säulenschwenkkran ASK dient zum Kranen von Lasten im Innen- und Außenbereich. Die Last kann am Kranträger verfahren und auch geschwenkt werden.
Mit der Laufkatze kann die Last bequem entlang des Kranauslegers verfahren werden. Hierbei kommt ein Führungsband an der Kransäule zum Einsatz. Die Rollkatze verfügt über einen Feststeller, welcher ebenfalls durch ein Band fixiert und gelöst werden kann. Ein integrierter Laufpuffer begrenzt hierbei den Verfahrweg des Handfahrwerks.
An der Laufkatze können dann Anschlagketten, Pumpenketten oder ein Hebezeug eingehängt werden.
Die Monateg erfolgt bauseits (durch den Kunden). Der Alu-Drehkran ASK kann mühelos von nur zwei Personen aufgebaut werden.
Die Einzelkomponenten des Alu-Säulenschwenkkrans ASK im Überblick:
Kransäule
Die Alu-Säule hat einen Durchmesser von 200 mm. An der Oberseite ist die Flanschplatte angeschweißt, welche zur Fixierung des Ausleger-/Schwenkarmes dient.
Stirnseitig befindet sich eine aufgeschweißte Grundflanschplatte (Ø 380 mm) mit acht Bohrungen x 45° (Ø 21 mm, der Teilkreis- Ø beträgt 300 mm) zur Befestigung bzw. Verdübelung des Alu- Schwenkkranes auf dem Boden bzw. an der Konsole (Zubehörartikel bitte separat bestellen).
Beim Einsatz des Alu-Schwenkkrans treten erhebliche Zug- und Scherbeanspruchungen auf. Daher ist es zu empfehlen, sich bei WÜRTH, HILTI o. ä. zu informieren, welche Dübel eine zugzonentaugliche Zulassung aufweisen, bzw. was für eine Befestigungsart noch in Frage kommen könnte. Die kräftemäßige Auslegung und die Auswahl der Dübel muss seitens des Anlagenkonstrukteurs passend zu den auftretenden Kräften erfolgen.
Ausleger-/Schwenkarm
Der Kranausleger besteht aus einem Aluprofil (220 x 60 mm LxB) mit zusätzlich verstärkten Wandungen. Aus statischen Gründen sind im Zwischenflansch zwei Kegelrollenlager und zusätzliche Stützrollen konstruktiv eingepasst. Dadurch hat der Alu-Schwenkkran eine günstige Krafteinleitung in all seinen Komponenten.
Abstützprofil
Das Profil für die Abstützung besitzt zwei integrierte Gabelräder und dient der mechanischen Verbindung zwischen der Alusäule und dem Ausleger-/Schwenkarm.
Schrägstrebe
Zur zusätzlichen Verstärkung des Kranarms
Laufkatze
Die feststellbare Laufkatze (mittlere Bandlänge) ist auf dem Auslegerarm stufenlos verschiebbar und kann an beliebiger Position mittels des Festellerbands arretiert werden.
Umlaufendes Band
Das oben am Kran umlaufende Band ist 9 m lang. Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze samt Hebezeug (z. B. Kettenzug) auf dem Schwenkarm bewegen zu können. Dies stellt eine enorme Arbeitserleichterung für den Bediener dar.
1 Satz DIN- und Normteile
für Flanschplatte 1 / Flanschplatte 2:
- 6x Sechskantschraube M16 x 70 auf 62 mm gekürzt
- 12x U-Scheibe M16
- 6x Stop-Mutter M16
für Schrägstrebe:
- 4x Sechskantschraube M20 x 110 mm
- 8x U-Scheibe M20
- 4x Flügelmutter M20
Die Bau- bzw. Einzelteile
- 2 Endanschläge des Ausleger-/Schwenkarmes
- Laufkatze
- umlaufendes Band
bilden hierbei eine Einheit.
Optionen
Lieferumfang
Sicherheitshinweis

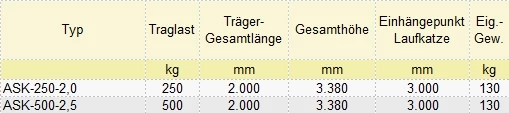

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/c7/de/d8/1715074055/tigerhebezeuge-alu-drehkran-saeulendrehkrane-serie-ask-typenuebersicht.jpg?ts=1715074055)

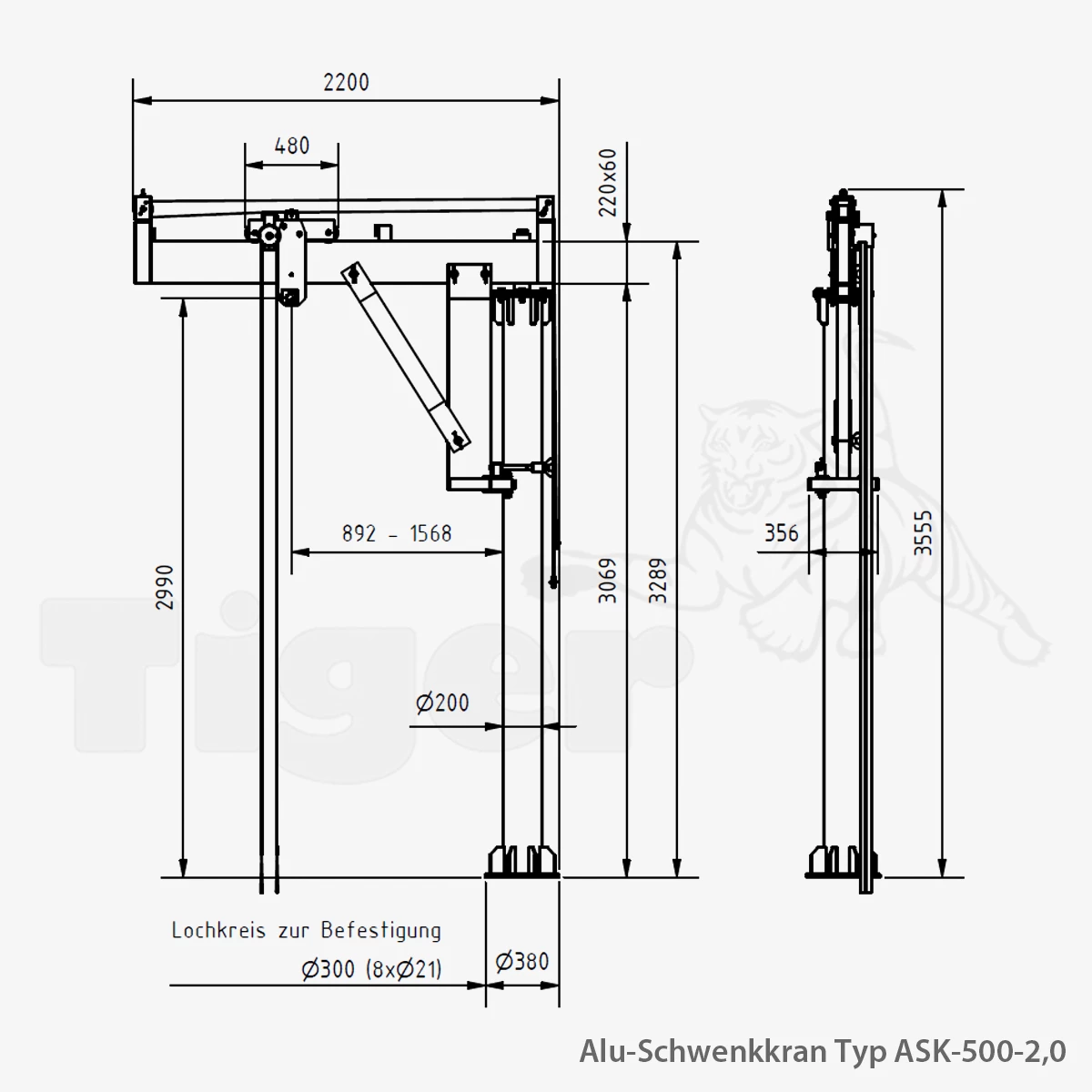

![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/2c/55/b0/1707119157/tigerhebezeuge-alu-drehkran-saeulendrehkran-typ-ask-500-20-zeichnung.jpg?ts=1707119157)
Variante ASK-250-2,0
Traglast: | 250 [kg] |
---|---|
Eigengewicht: | 130 [kg] |
Einhängepunkt Laufkatze: | 3.000 [mm] |
Gesamthöhe: | 3.380 [mm] |
Gesamtlänge: | 2.000 [mm] |
Oberfläche: | blank |
Säulenlänge: | 3.000 [mm] |

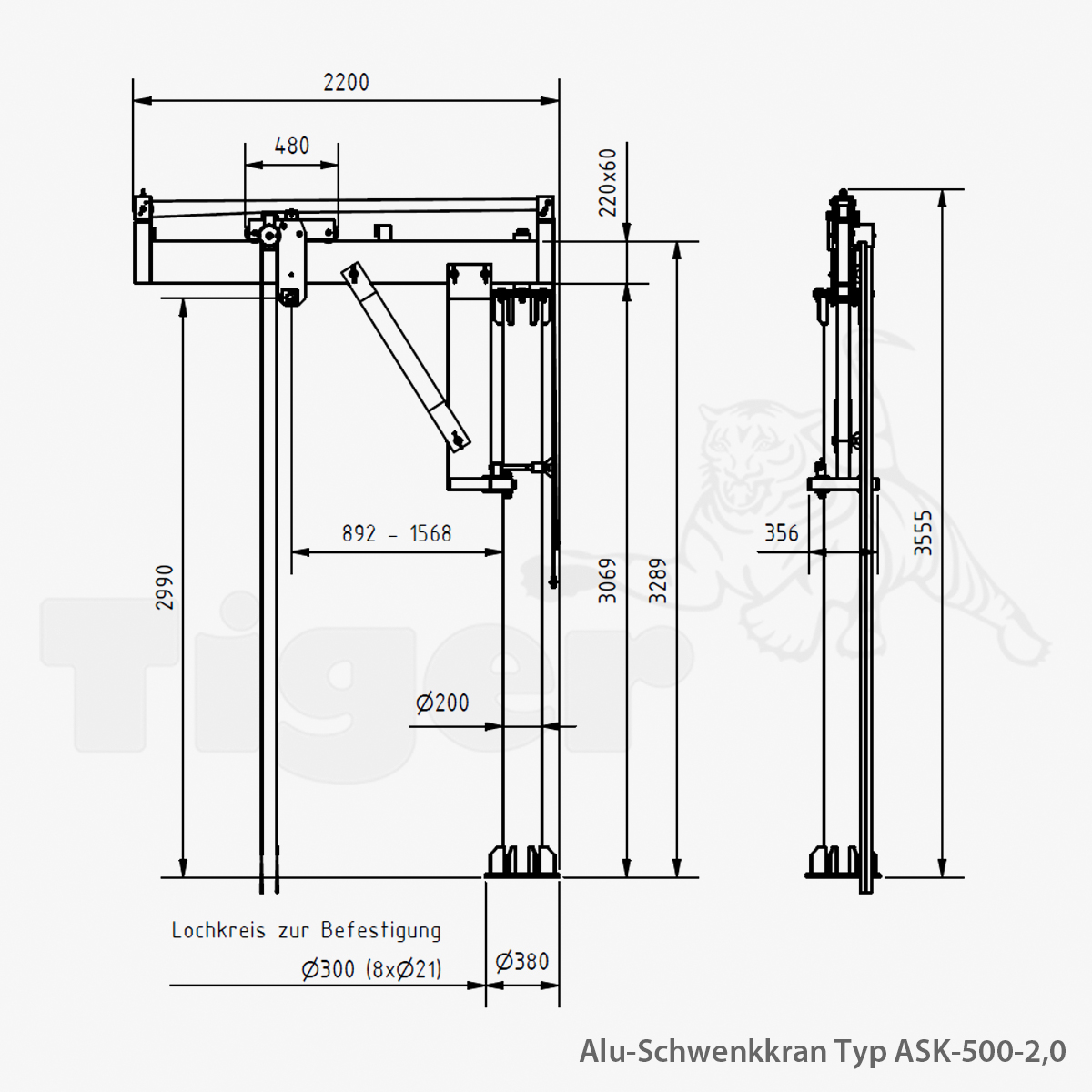

![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/53/da/3b/1707119155/tigerhebezeuge-alu-drehkran-saeulendrehkran-typ-ask-250-20-zeichnung.jpg?ts=1707119155)
Produktnummer | Traglast | Preis | |
---|---|---|---|
ASK-250-2,0 | 250 [kg] | 4000 € | Übernehmen |
ASK-500-2,0 | 500 [kg] | 5000 € | Übernehmen |
