Abus Elektrokettenzug GM2 mit Aufhängebügel für 400 V
Treffen Sie Ihre Auswahl:
Serie:
GM2
GM2
Ausgewählte Variante:
GM2-125.8-1-AHB-3
ABUS Elektrokettenzug GM2 400 V mit aufklappbarem und abnehmbarem Aufhängebügel
Produktmerkmale
- ABUS Elektrokettenzug GM2 für 400 V
- Für den Indoor-Hallenbetrieb
- Mit aufklappbarem und abnehmbarem Aufhängebügel
- Steuerung mittels Hängetaster mit „Not-Halt“-Taste (Schutzart IP65)
- Direktsteuerung serienmäßig bei Typen GM2, GM4 und GM6
- 48 V Schützsteuerung in Halbleitertechnologie serienmäßig bei Typ GM8
- Schnellsteckverbindungen mit Drehverschraubung
- 2 Hubgeschwindigkeiten (Haupthub/Feinhub = schnell/langsam)
- Überlastsicherung durch von außen nachstellbare Rutschkupplung
- Hochfeste, verzinkte Profilstahlkette mit Kettenspeicher
- Standarmäßig mit 3 m Hakenweg (weitere Mehrmeter bitte auswählen oder auf Anfrage)
- Steuerleitung entsprechend Hakenweg
- Betriebsspannung: 3-Phasen (Drehstrom) 380 - 415 V/50 Hz
- Schutzart: IP55 - Isolationsklasse: F
- Oberfläche Motorgehäuse: RAL 5017 (Verkehrsblau), pulverbeschichtet
Produktbeschreibung
Abus Elektrokettenzug GM2 400 V mit aufklappbarem und abnehmbarem Aufhängebügel
Mit dem aufklappbaren Aufhängebügel lässt sich dieser elektrische Kettenzug GM2 ganz einfach stationär befestigen.
Der elektrische Kettenzug GM überzeugt durch sein geringes Eigengewicht und seine kompakten Abmessungen
Die besonders niedrige Bauart des 400V-Hebezugs sorgt für eine optimale Ausnutzung des Arbeitsbereichs.
Der Abus Elektro-Hubzug GM lässt sich mit einem Handfahrwerk (Rollkatze) oder Elektrofahrwerk ganz bequem verfahren.
Er hebt je nach Modell Lasten bis zu 3.200 kg. Der maximale mögliche Hakenweg liegt bei max. 32 m.
Wir führen diesen E-Kettenzug in einer 1-Strang und 2-Strang Ausführung.
Serienmäßige ist er ab Werke bereits mit zwei Hubgeschwindigkeiten ausgestattet (langsam/schnell).
Der Feinhub ermöglicht ein behutsames Heben und Senken. Hierdurch kann sanft eine bestimmte Position exakt angefahren werden.
Besonders hohe Standzeiten besitzen die Bremsbeläge. Sie benötigen ca. 1.000.000 Bremsungen bei Vollast bis zum Nachstellen.
Durch einen optional (gegen Aufpreis) erhältlichen Aufhängehaken Typ BKT eignet er sich besonders auch für mobile Einsätze.
Der Abus Kettenzug GM wird mit 400 Volt Drehstrom (380 - 415 Volt) betrieben.
Ein elektrischer Kettenzug ist mindestens einmal jährlich im Rahmen der UVV zu prüfen.
Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.
Wir konfigurieren diesen Abus Elektrokettenzug gerne auch nach Ihren Vorstellungen!
Optionen
- Betriebsstundenzähler
- 48 V Halbleitersteuerung (im Handtaster) für Typen GM2, GM4 und GM6
- Zusatzabgang am Hebezeug
- Frequenzumrichter ABUliner (zum stufenlosen und sanften Heben und Senken)
- Kreuzhebelschalter für elektrische Endbegrenzung bei Einsatz einer Funkfernsteuerung
- Funk-Fernbedienung Tiger G2 (Plug & Play)
Lieferumfang
- Abus 400V Elektro-Kettenzug GM2 (anschlussfertig)
- Mit Hängetaster, Steuerleitung, Kettenspeicher und Netzanschlussstecker
Sicherheitshinweis
Variante GM2-125.8-1-AHB-3
| Hubgeschwindigkeit (Fein- / Haupthub): | 2 / 8 [m/min] |
|---|---|
| Anz. Laststränge: | 1 |
| Tragfähigkeit: | 125 [kg] |
| Eigengewicht: | 25 [kg] |
| Oberfläche: | RAL 5017 (Verkehrsblau) |
| Bauhöhe C: | 348 [mm] |
| Hakenweg: | 3.000 [mm] |
| Produktnummer | Hakenweg | Hubgeschwindigkeit (Fein- / Haupthub) | Tragfähigkeit | Preis | |
|---|---|---|---|---|---|
| GM2-125.8-1-AHB | 3.000 [mm] | 2 / 8 [m/min] | 125 [kg] | 1.502,00 € | Übernehmen |
| GM2-125.8-1-AHB-3 | 3.000 [mm] | 2 / 8 [m/min] | 125 [kg] | 1.502,00 € | Übernehmen |
| GM2-125.8-1-AHB-4 | 4.000 [mm] | 2 / 8 [m/min] | 125 [kg] | 1.555,00 € | Übernehmen |
| GM2-125.8-1-AHB-5 | 5.000 [mm] | 2 / 8 [m/min] | 125 [kg] | 1.608,00 € | Übernehmen |
| GM2-125.8-1-AHB-6 | 6.000 [mm] | 2 / 8 [m/min] | 125 [kg] | 1.661,00 € | Übernehmen |
| GM2-125.8-1-AHB-7 | 7.000 [mm] | 2 / 8 [m/min] | 125 [kg] | 1.714,00 € | Übernehmen |
| GM2-250.8-1-AHB | 3.000 [mm] | 2 / 8 [m/min] | 250 [kg] | 1.502,00 € | Übernehmen |
| GM2-250.8-1-AHB-3 | 3.000 [mm] | 2 / 8 [m/min] | 250 [kg] | 1.502,00 € | Übernehmen |
| GM2-250.8-1-AHB-4 | 4.000 [mm] | 2 / 8 [m/min] | 250 [kg] | 1.555,00 € | Übernehmen |
| GM2-250.8-1-AHB-5 | 5.000 [mm] | 2 / 8 [m/min] | 250 [kg] | 1.608,00 € | Übernehmen |
| GM2-250.8-1-AHB-6 | 6.000 [mm] | 2 / 8 [m/min] | 250 [kg] | 1.661,00 € | Übernehmen |
| GM2-250.8-1-AHB-7 | 7.000 [mm] | 2 / 8 [m/min] | 250 [kg] | 1.714,00 € | Übernehmen |
| GM2-500.4-2-AHB | 3.000 [mm] | 1 / 4 [m/min] | 500 [kg] | 1.767,00 € | Übernehmen |
| GM2-500.4-2-AHB-3 | 3.000 [mm] | 1 / 4 [m/min] | 500 [kg] | 1.767,00 € | Übernehmen |
| GM2-500.4-2-AHB-4 | 4.000 [mm] | 1 / 4 [m/min] | 500 [kg] | 1.869,00 € | Übernehmen |
| GM2-500.4-2-AHB-5 | 5.000 [mm] | 1 / 4 [m/min] | 500 [kg] | 1.971,00 € | Übernehmen |
| GM2-500.4-2-AHB-6 | 6.000 [mm] | 1 / 4 [m/min] | 500 [kg] | 2.073,00 € | Übernehmen |
| GM2-500.4-2-AHB-7 | 7.000 [mm] | 1 / 4 [m/min] | 500 [kg] | 2.175,00 € | Übernehmen |
Optionen - Bei Produktkauf bedenken! - Nicht nachrüstbar!
Passendes Zubehör
Dazu passende Produkte
Motor- und Getriebeeinheit
Motor und Getriebe sind modular aufgebaut und flexibel kombinierbar. Dadurch werden vielfältige Hubgeschwindigkeiten realisierbar. Der Motor ist ausgeführt als robuster Käfigläufer mit 2- und 8-poliger Wicklung, das Getriebe als in-sich gekapselte Einheit. Hieraus ergeben sich Zeitvorteile bei Montage und Wartung. Das lebensdauergeschmierte Stirnradgetriebe ist komplett schräg verzahnt und wälzgelagert und garantiert so für einen ruhigen Lauf.
Integrierte Sicherheitsbremse
Die Gleichstrom-Scheibenbremse verfügt über asbestfreie Bremsbeläge mit einer hohen Lebensdauer (1 x 106 Bremsungen bis zur ersten Nachstellung). Die Bremse ist 2-fach nachstellbar und hat einen sehr geringen Nachlaufweg.

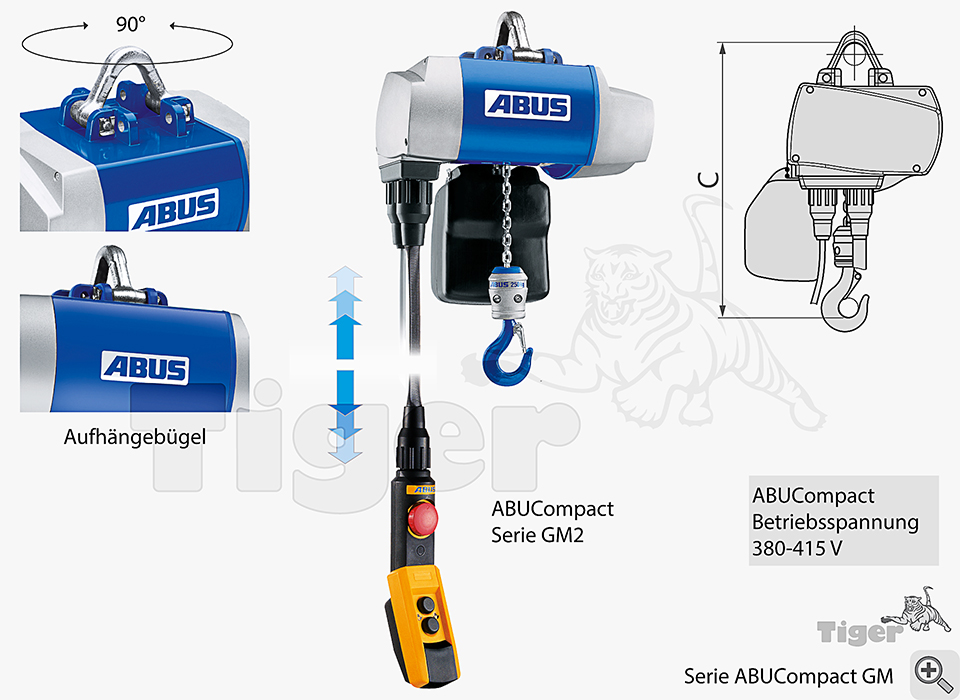

Aufhängebügel
Einfaches und schnelles Auf- und Abhängen ermöglicht der aufklappbare und abnehmbare Aufhängebügel. Der Aufhängebügel gewährleistet eine feste Orientierung des Zuges. Bei den Baugrößen GM2 und GM4 ist er in zwei Positionen – um 90° versetzt – montierbar. Ohne den Aufhängebügel ist ein Direktanschluss als starre Aufhängung in Anlagen möglich. Die dadurch reduzierten Einbaumaße bringen einen Gewinn an zusätzlicher Hubhöhe.
2 Hubgeschwindigkeiten
Serienmäßig 2 Hubgeschwindigkeiten für schnelles Heben und feinfühliges Positionieren im Verhältnis 1:4 bei GM2, GM4, GM6 und 1:6 bei GM8 (Feinhub zu Haupthub).
Kettentrieb
Der Kettentrieb besteht aus einem hochpräzise gefertigten Kettenrad, welches von der Kettenführung voll umschlossen wird. Kettenrad und Kettenführung sind als modulare Einheit schnell und problemlos austauschbar, ohne zeitintensives Öffnen des Kettenzuggehäuses.
Rutschkupplung
Die Rutschkupplung bietet zuverlässigen Schutz gegen Überlast. Spezielle Beläge mit minimalem Verschleiß gewährleisten ein hohes Maß an Sicherheit über die ganze Lebensdauer. Die Rutschkupplung ist von außen einstellbar und leicht justierbar.
Drehbares Hakengeschirr (1-strängig)
Die Kette ist drehbar gelagert in der Aufnahme im Hakengeschirr. Haken und Hakengeschirr bilden eine feste, drehstabile Einheit. Die Last übernimmt die geführte Bewegung und Orientierung durch die Hand am Hakengeschirr.
Schnellsteckverbindungen
Netzstrom und Steuereinheit werden über Schnellsteckverbindungen mit Drehverschraubung verwechslungsfrei und sicher angeschlossen. Die internen Anschlüsse erfolgen über Steckerleisten. Dies bedeutet Zeitersparnis und Sicherheit bei Montage und Wartung.
Schlauchsteuerleitung
Die robuste Schlauchsteuerleitung benötigt keine zusätzliche Zugentlastung mehr. Die Zugkräfte werden durch die spezielle, beschichtete Gewebestruktur der Steuerleitung aufgenommen. Die innenliegenden Adern bleiben dabei frei beweglich und sind wirkungsvoll geschützt vor mechanischer Beschädigung.
Profilstahlkette
Die spezialgehärtete, galvanisch verzinkte Profilstahlkette erlaubt eine um 1/4 höhere Belastbarkeit gegenüber einer Rundstahlkette bei gleichen Nennmaßen. Die größere Auflagefläche der Kettenglieder wirkt sich positiv auf das Verschleißverhalten aus. Im Betrieb ergibt das zusätzliche Sicherheit und eine Erhöhung der Lebensdauer.
Halbleitersteuerung 48 V
Die elektronische Steuerung ist ausgeführt in verschleißfreier Halbleitertechnologie. Dadurch lassen sich deutliche Gewichts- und Platzeinsparung gegenüber herkömmlichen mechanischen Schützen realisieren. (Standardausführung bei GM8, optional bei GM2, GM4 und GM6).
Bedienung über Hängetaster
Flursteuerung über ergonomisch gestalteten Hängetaster ABUCommander mit 2-stufigen Druckschaltern und großflächiger „Not-Halt“-Schlagtaste. Der Anschluss der Steuerleitung erfolgt über Schnellsteckverbindung mit Drehverschraubung (Bajonett-Schnellsteckverbindung).
Klemmpuffer für ABUS Fahrwerke
Serie alpha (für 34 – 300 mm Flanschbreiten) Serie beta (für 110 – 340 mm Flanschbreiten) Für die schnelle Montage ohne Brennen, Schweißen, Bohren. Stufenlose Positionierung auf dem Träger in wenigen Minuten. Verwendung für parallelflanschige Trägerprofile aus S 235 (öl- und fettfrei) und für Fahrwerke mit max. Fahrgeschwindigkeit von 36 m/min. Hinweis: Für die beidseitige zuverlässige Abpufferung einer Laufkatze werden immer 2 Stk. Klemmpuffer benötigt!
ABUS Handfahrwerk HF
Diese Rollkatze (Laufkatze) ermöglicht ein leichtläufiges Verfahren des Elektrokettenzuges in einer Kranschiene bzw. im Kranträger Wir führen diese Rollfahrwerke in unterschiedlichen Ausführungen für verschiedene Flanschbreiten von Kranträgern.
ABUS Halbleitersteuerung 48 V zum sicheren Heben und Senken
Die elektronische Steuerung ist ausgeführt in moderner, verschleißfreier Halbleitertechnologie und im Kettenzug integriert. Dadurch lassen sich deutliche Gewichts- und Platzeinsparung gegenüber herkömmlichen mechanischen Schützen realisieren. Die Steuerspannung beträgt 48 Volt.
Aufhängung mit Aufhängehaken anstatt des Aufhängebügels
Ermöglicht ein schnelles Aushängen und Einhängen. Schafft mehr Flexibilität bei mobilen Einsätzen.
Betriebsstundenzähler für ABUS Elektrokettenzüge
Der Betriebsstundenzähler dient der realistischen Ermittlung der geleisteten Hubwerksarbeitszeit. Die angezeigten Betriebsstunden sind für die Restlebensdauerberechnung des Hubwerkes im Sinne der FEM 9.755 auswertbar. Durch Einsatz eines Betriebsstundenzählers ergeben sich in der Regel längere zulässige Nutzungsdauern eines Hebezeuges.
ABUS Frequenzumrichter ABUliner für ein präzises Heben und Senken
Für stufenlosen und sanften Hubbetrieb, besonders für den Transport von empfindlichen Gütern aus Glas, Keramik usw. oder von sperrigen Langgütern. Gleichzeitig erlauben mit dem ABUliner ausgerüstete Kettenzüge exaktes Positionieren bei schwierigen Montage- und Fügevorgängen.
ABUS Kreuzhebelschalter für elektrische Endbegrenzung bei Einsatz einer Funkfernsteuerung
Vorabschaltung auf langsame Katzfahrgeschwindigkeit vor Erreichen der Katzfahrendanschläge. Die entgegengesetzte Katzfahrbewegung ist nach Überfahren der Schaltpunkte mit langsamer Katzfahrgeschwindigkeit möglich. Schütz-/ Halbleitersteuerung erforderlich.
ABUS Funksteuerung ABURemote AC
Die als Option erhältliche Funksteuerung ABURemote AC wird ab Werk im ABUS-Elektro-Kettenzug eingebaut und ist bei Anlieferung sofort betriebsbereit. Diese Funksteuerung kann nur bei den bei uns neu bestellten ABUS-Elektrokettenzüge mit 48 V Schütz-Steuerung eingebaut werden! Das beleuchtete Display überzeugt mit seiner intuitiven Menüführung auch ungeübte Anwender. Die Fernbedienung hat eine Sicht-Reichweite von ca. 100 m. Mit dieser RC-Funkeinheit können Hebe- und Senk-Kommandos und auch die elektrische Katzfahrten gesteuert werden. Für das elektrische Katzfahren werden allerdings noch Grenzschalter zur Vor- und Endabschaltung der Katzfahrtbewegung benötigt!
ABURemote AC FB-Komplettset, bestehend aus:
- Wiederaufladbares Akku-Set
- Induktive Ladeschale mit Wandhalterung
- Schutztasche mit Schultergurt und Gürtel-Clip
- Empfänger mit integrierter Hup-Funktion (Akustiksignal)
Der elektrische Kettenzug GM von Abus im Einsatz mit einem Tiger Lastaufnahmemittel
Hier zeigen wir ein Anwendungsbeispiel, um ein Werkstück mit unförmiger Kontur per Kran und Hebezeug sicher zu handhaben.
Abus Elektrokettenzug GM mit verfahrbarem Handfahrwerk und einer Tiger Spindel-Hebezange als Lastaufnahmemittel.
