Abus Elektrokettenzug GM2 mit Abus Elektrofahrwerk für 400 V
Treffen Sie Ihre Auswahl:
Serie:
GM2-EF
GM2-EF
Ausgewählte Variante:
GM2-250.8-1-EF14-300
Abus Elektrokettenzug GM2 mit Aufhängebügel und Abus Elektrofahrwerk EF
Produktmerkmale
- Abus Elektrokettenzug GM2 für 400 V mit elektrischem Roll-Fahrwerk
- Für den Hallenbetrieb geeignet
- Mit hochwertiger Serien-Antriebseinheit
- Aufklappbarer und abnehmbarer Aufhängebügel
- Geschwindigkeit (Stufe 1/2): 5/20 m/Min.
- Betriebsspannung: 3-Phasen (Drehstrom) 380 - 415 V/50 Hz
- Schutzart IP55, Isolationsklasse F
- Steuerung mittels Hängetaster mit „Not-Halt“-Taste, Schutzart IP65
- Direktsteuerung serienmäßig bei Typen GM2, GM4 und GM6
- 48 V Schützsteuerung in Halbleitertechnologie serienmäßig bei Typ GM8
- Schnellsteckverbindungen mit Drehverschraubung
- 2 Hubgeschwindigkeiten (Haupthub/Feinhub)
- Überlastsicherung durch von außen nachstellbare Rutschkupplung
- Hochfeste, verzinkte Profilstahlkette mit Kettenspeicher
- Standardmäßig mit 3 m Hakenweg (Hakenweg >7 m auf Anfrage)
- Steuerleitung entsprechend Hakenweg
- praktisch wartungsfrei
- E-Fahrwerk mit elektromechanische, langlebige Scheibenbremse
- E-Fahrwerk mit bearbeiteten Laufrollen
- E-Fahrwerk einstellbar für verschiedene Flanschbreiten (s. Liste, größere Flanschbreiten auf Anfrage)
- Oberfläche Motorgehäuse: in RAL 5017 (Verkehrsblau) beschichtet
- Oberfläche E-Fahrwerk: in RAL 5017 (Verkehrsblau)
Produktbeschreibung
Mit dem aufklappbaren Aufhängebügel lässt sich dieser elektrische Kettenzug ganz einfach stationär befestigen.
Zusammen mit dem elektrischen Abus Fahrwerk EF lassen sich Lasten äußerst bequem und sehr präzise verfahren.
Durch sein geringes Eigengewicht und seine kompakten Abmessungen ist der elektrische Kettenzug auch für einen mobilen Einsatz optimal geeignet. Die besonders niedrige Bauart sorgt für eine optimale Ausnutzung des Arbeitsbereichs.
Der Abus Elektrokettenzug GM2 wird am 380 – 415 Volt Stromnetz (Drehstrom) betrieben.
Serienmäßige ist er mit zwei Hubgeschwindigkeiten ausgestattet (langsam/schnell). Der Feinhub ermöglicht ein behutsames Heben und Senken. Hierdurch kann sanft eine bestimmte Position exakt angefahren werden. Er hebt je nach Modell Lasten bis zu 500 kg.
Die Bremsbeläge haben besonders hohen Standzeiten. Im Normalfall ca. 1.000.000 Bremsungen bei Vollast bis zum Nachstellen.
Wir führen diesen elektrischen Kettenzug in einer 1-Strang und 2-Strang Ausführung. Der maximale mögliche Hakenweg liegt bei max. 32 m.
Ein Elektrokettenzug ist mindestens einmal jährlich zu überprüfen. Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.
Optionen
- 48 V Halbleitersteuerung (im Handtaster) für Typen GM2, GM4 und GM6 (nur bei GM8 bereits ab Werk)
- Zusatzabgang am Hebezeug
- Betriebsstundenzähler
- Frequenzumrichter ABUliner (zum stufenlosen und sanften Heben und Senken)
- Funk-Fernbedienung Tiger G2 (Plug & Play)
- Kreuzhebelschalter für elektrische Endbegrenzung bei Einsatz einer Funkfernsteuerung
- längerer Hakenweg
Lieferumfang
- Abus Elektrokettenzug Serie GM2
- Mit Hängetaster
- Mit Steuerleitung
- Mit Kettenspeicher
- Mit eingezogener Lastkette
- Anschlussfertig und einsatzbereit
- Abus Elektrofahrwerk Serie EF
- Gedruckte Betriebsanleitung in Deutsch
- EG-Konformitätserklärung
- Prüfbuch in gedruckter Form in Deutsch inkl. Einbauerklärung gemäß EG-Maschinenrichtlinie 2006/42/EG
Sicherheitshinweis
Variante GM2-250.8-1-EF14-300
| Tragfähigkeit: | 250 [kg] |
|---|---|
| Anz. Laststränge: | 1 |
| Bauhöhe C: | 416 [mm] |
| Eigengewicht: | 60 [kg] |
| Fein- / Haupthub: | 2 / 8 [m/Min.] |
| für Trägerflanschbreite: | 201-300 [mm] |
| Hakenweg: | 3.000 [mm] |
| Oberfläche: | RAL 5017 (Verkehrsblau) |

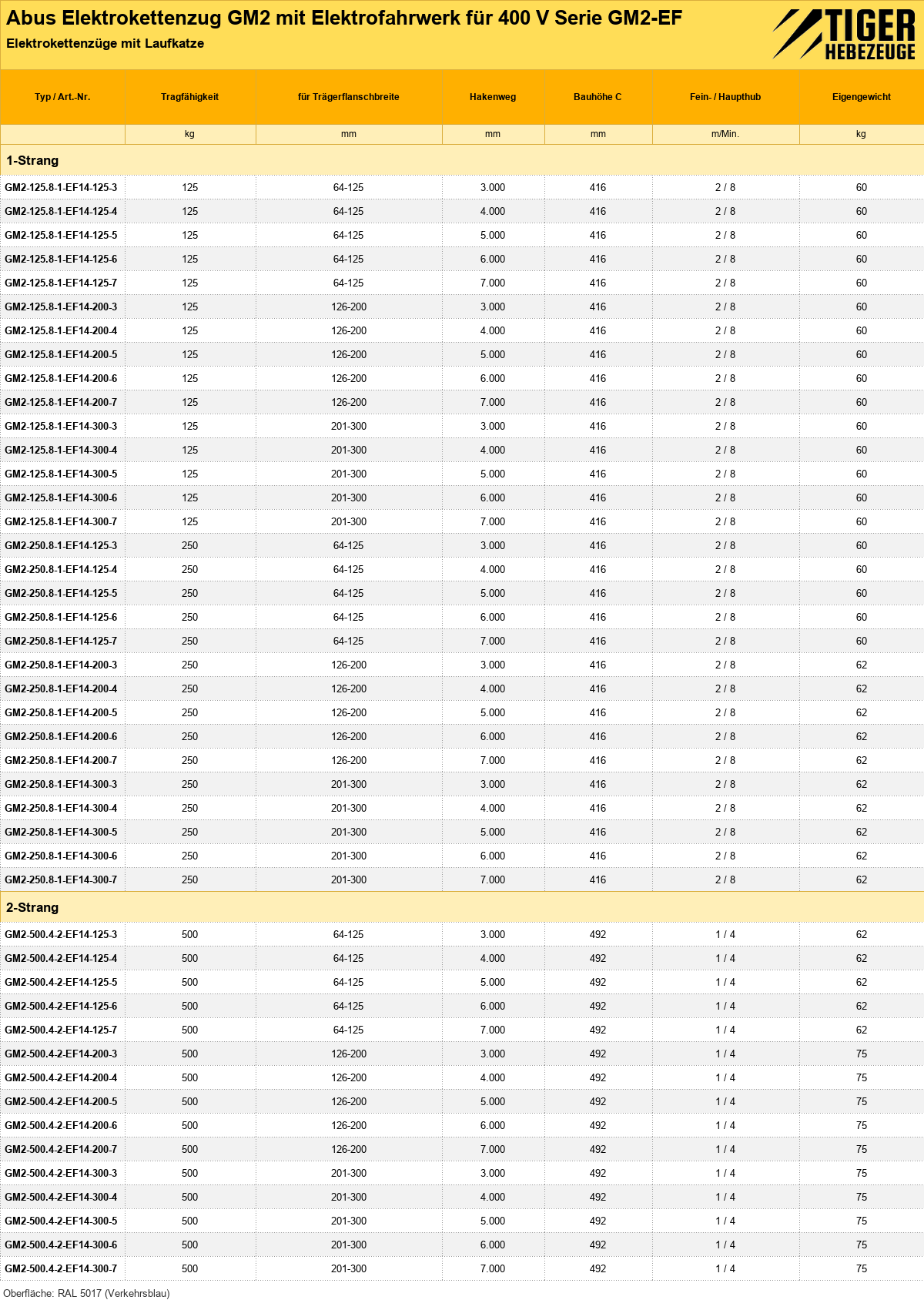

| Produktnummer | Hakenweg | Tragfähigkeit | für Trägerflanschbreite | Preis | |
|---|---|---|---|---|---|
| GM2-125.8-1-EF14-125 | 3.000 [mm] | 125 [kg] | 64-125 [mm] | 2.848,00 € | Übernehmen |
| GM2-125.8-1-EF14-125-3 | 3.000 [mm] | 125 [kg] | 64-125 [mm] | 2.848,00 € | Übernehmen |
| GM2-125.8-1-EF14-125-4 | 4.000 [mm] | 125 [kg] | 64-125 [mm] | 2.901,00 € | Übernehmen |
| GM2-125.8-1-EF14-125-5 | 5.000 [mm] | 125 [kg] | 64-125 [mm] | 2.954,00 € | Übernehmen |
| GM2-125.8-1-EF14-125-6 | 6.000 [mm] | 125 [kg] | 64-125 [mm] | 3.007,00 € | Übernehmen |
| GM2-125.8-1-EF14-125-7 | 7.000 [mm] | 125 [kg] | 64-125 [mm] | 3.060,00 € | Übernehmen |
| GM2-125.8-1-EF14-200 | 3.000 [mm] | 125 [kg] | 126-200 [mm] | 2.848,00 € | Übernehmen |
| GM2-125.8-1-EF14-200-3 | 3.000 [mm] | 125 [kg] | 126-200 [mm] | 2.848,00 € | Übernehmen |
| GM2-125.8-1-EF14-200-4 | 4.000 [mm] | 125 [kg] | 126-200 [mm] | 2.901,00 € | Übernehmen |
| GM2-125.8-1-EF14-200-5 | 5.000 [mm] | 125 [kg] | 126-200 [mm] | 2.954,00 € | Übernehmen |
| GM2-125.8-1-EF14-200-6 | 6.000 [mm] | 125 [kg] | 126-200 [mm] | 3.007,00 € | Übernehmen |
| GM2-125.8-1-EF14-200-7 | 7.000 [mm] | 125 [kg] | 126-200 [mm] | 3.060,00 € | Übernehmen |
| GM2-125.8-1-EF14-300 | 3.000 [mm] | 125 [kg] | 201-300 [mm] | 2.848,00 € | Übernehmen |
| GM2-125.8-1-EF14-300-3 | 3.000 [mm] | 125 [kg] | 201-300 [mm] | 2.848,00 € | Übernehmen |
| GM2-125.8-1-EF14-300-4 | 4.000 [mm] | 125 [kg] | 201-300 [mm] | 2.901,00 € | Übernehmen |
| GM2-125.8-1-EF14-300-5 | 5.000 [mm] | 125 [kg] | 201-300 [mm] | 2.954,00 € | Übernehmen |
| GM2-125.8-1-EF14-300-6 | 6.000 [mm] | 125 [kg] | 201-300 [mm] | 3.007,00 € | Übernehmen |
| GM2-125.8-1-EF14-300-7 | 7.000 [mm] | 125 [kg] | 201-300 [mm] | 3.060,00 € | Übernehmen |
| GM2-250.8-1-EF14-125 | 3.000 [mm] | 250 [kg] | 64-125 [mm] | 2.848,00 € | Übernehmen |
| GM2-250.8-1-EF14-125-3 | 3.000 [mm] | 250 [kg] | 64-125 [mm] | 2.848,00 € | Übernehmen |
| GM2-250.8-1-EF14-125-4 | 4.000 [mm] | 250 [kg] | 64-125 [mm] | 2.901,00 € | Übernehmen |
| GM2-250.8-1-EF14-125-5 | 5.000 [mm] | 250 [kg] | 64-125 [mm] | 2.954,00 € | Übernehmen |
| GM2-250.8-1-EF14-125-6 | 6.000 [mm] | 250 [kg] | 64-125 [mm] | 3.007,00 € | Übernehmen |
| GM2-250.8-1-EF14-125-7 | 7.000 [mm] | 250 [kg] | 64-125 [mm] | 3.060,00 € | Übernehmen |
| GM2-250.8-1-EF14-200 | 3.000 [mm] | 250 [kg] | 126-200 [mm] | 2.848,00 € | Übernehmen |
| GM2-250.8-1-EF14-200-3 | 3.000 [mm] | 250 [kg] | 126-200 [mm] | 2.848,00 € | Übernehmen |
| GM2-250.8-1-EF14-200-4 | 4.000 [mm] | 250 [kg] | 126-200 [mm] | 2.901,00 € | Übernehmen |
| GM2-250.8-1-EF14-200-5 | 5.000 [mm] | 250 [kg] | 126-200 [mm] | 2.954,00 € | Übernehmen |
| GM2-250.8-1-EF14-200-6 | 6.000 [mm] | 250 [kg] | 126-200 [mm] | 3.007,00 € | Übernehmen |
| GM2-250.8-1-EF14-200-7 | 7.000 [mm] | 250 [kg] | 126-200 [mm] | 3.060,00 € | Übernehmen |
| GM2-250.8-1-EF14-300 | 3.000 [mm] | 250 [kg] | 201-300 [mm] | 2.848,00 € | Übernehmen |
| GM2-250.8-1-EF14-300-3 | 3.000 [mm] | 250 [kg] | 201-300 [mm] | 2.848,00 € | Übernehmen |
| GM2-250.8-1-EF14-300-4 | 4.000 [mm] | 250 [kg] | 201-300 [mm] | 2.901,00 € | Übernehmen |
| GM2-250.8-1-EF14-300-5 | 5.000 [mm] | 250 [kg] | 201-300 [mm] | 2.954,00 € | Übernehmen |
| GM2-250.8-1-EF14-300-6 | 6.000 [mm] | 250 [kg] | 201-300 [mm] | 3.007,00 € | Übernehmen |
| GM2-250.8-1-EF14-300-7 | 7.000 [mm] | 250 [kg] | 201-300 [mm] | 3.060,00 € | Übernehmen |
| GM2-500.4-2-EF14-125 | 3.000 [mm] | 500 [kg] | 64-125 [mm] | 3.113,00 € | Übernehmen |
| GM2-500.4-2-EF14-125-3 | 3.000 [mm] | 500 [kg] | 64-125 [mm] | 3.113,00 € | Übernehmen |
| GM2-500.4-2-EF14-125-4 | 4.000 [mm] | 500 [kg] | 64-125 [mm] | 3.215,00 € | Übernehmen |
| GM2-500.4-2-EF14-125-5 | 5.000 [mm] | 500 [kg] | 64-125 [mm] | 3.317,00 € | Übernehmen |
| GM2-500.4-2-EF14-125-6 | 6.000 [mm] | 500 [kg] | 64-125 [mm] | 3.419,00 € | Übernehmen |
| GM2-500.4-2-EF14-125-7 | 7.000 [mm] | 500 [kg] | 64-125 [mm] | 3.521,00 € | Übernehmen |
| GM2-500.4-2-EF14-200 | 3.000 [mm] | 500 [kg] | 126-200 [mm] | 3.113,00 € | Übernehmen |
| GM2-500.4-2-EF14-200-3 | 3.000 [mm] | 500 [kg] | 126-200 [mm] | 3.113,00 € | Übernehmen |
| GM2-500.4-2-EF14-200-4 | 4.000 [mm] | 500 [kg] | 126-200 [mm] | 3.215,00 € | Übernehmen |
| GM2-500.4-2-EF14-200-5 | 5.000 [mm] | 500 [kg] | 126-200 [mm] | 3.317,00 € | Übernehmen |
| GM2-500.4-2-EF14-200-6 | 6.000 [mm] | 500 [kg] | 126-200 [mm] | 3.419,00 € | Übernehmen |
| GM2-500.4-2-EF14-200-7 | 7.000 [mm] | 500 [kg] | 126-200 [mm] | 3.521,00 € | Übernehmen |
| GM2-500.4-2-EF14-300 | 3.000 [mm] | 500 [kg] | 201-300 [mm] | 3.113,00 € | Übernehmen |
| GM2-500.4-2-EF14-300-3 | 3.000 [mm] | 500 [kg] | 201-300 [mm] | 3.113,00 € | Übernehmen |
| GM2-500.4-2-EF14-300-4 | 4.000 [mm] | 500 [kg] | 201-300 [mm] | 3.215,00 € | Übernehmen |
| GM2-500.4-2-EF14-300-5 | 5.000 [mm] | 500 [kg] | 201-300 [mm] | 3.317,00 € | Übernehmen |
| GM2-500.4-2-EF14-300-6 | 6.000 [mm] | 500 [kg] | 201-300 [mm] | 3.419,00 € | Übernehmen |
| GM2-500.4-2-EF14-300-7 | 7.000 [mm] | 500 [kg] | 201-300 [mm] | 3.521,00 € | Übernehmen |
