Abus Elektrokettenzug GM2 mit Abus Elektrofahrwerk für 400 V
Treffen Sie Ihre Auswahl:
Serie:
GM2-EF
Ausgewählte Variante:
GM2-500.4-2-EF14-200-3
![](https://www.tigerhebezeuge-shop.de/bundles/tigerhebezeuge/imgs/thz-product-detail-contact.png?1724761319)

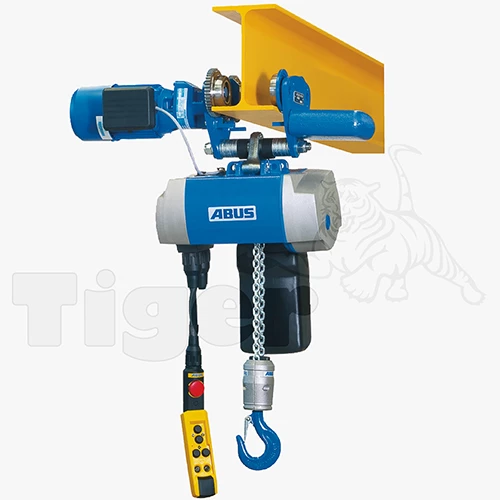

Abus Elektrokettenzug GM2 mit Aufhängebügel und Abus Elektrofahrwerk EF
Produktmerkmale
- Abus Elektrokettenzug GM2 für 400 V mit elektrischem Roll-Fahrwerk
- Für den Hallenbetrieb geeignet
- Mit hochwertiger Serien-Antriebseinheit
- Aufklappbarer und abnehmbarer Aufhängebügel
- Geschwindigkeit (Stufe 1/2): 5/20 m/Min.
- Betriebsspannung: 3-Phasen (Drehstrom) 380 - 415 V/50 Hz
- Schutzart IP55, Isolationsklasse F
- Steuerung mittels Hängetaster mit „Not-Halt“-Taste, Schutzart IP65
- Direktsteuerung serienmäßig bei Typen GM2, GM4 und GM6
- 48 V Schützsteuerung in Halbleitertechnologie serienmäßig bei Typ GM8
- Schnellsteckverbindungen mit Drehverschraubung
- 2 Hubgeschwindigkeiten (Haupthub/Feinhub)
- Überlastsicherung durch von außen nachstellbare Rutschkupplung
- Hochfeste, verzinkte Profilstahlkette mit Kettenspeicher
- Standardmäßig mit 3 m Hakenweg (Hakenweg >7 m auf Anfrage)
- Steuerleitung entsprechend Hakenweg
- praktisch wartungsfrei
- E-Fahrwerk mit elektromechanische, langlebige Scheibenbremse
- E-Fahrwerk mit bearbeiteten Laufrollen
- E-Fahrwerk einstellbar für verschiedene Flanschbreiten (s. Liste, größere Flanschbreiten auf Anfrage)
- Oberfläche Motorgehäuse: in RAL 5017 (Verkehrsblau) beschichtet
- Oberfläche E-Fahrwerk: in RAL 5017 (Verkehrsblau)
Produktbeschreibung
Mit dem aufklappbaren Aufhängebügel lässt sich dieser elektrische Kettenzug ganz einfach stationär befestigen.
Zusammen mit dem elektrischen Abus Fahrwerk EF lassen sich Lasten äußerst bequem und sehr präzise verfahren.
Durch sein geringes Eigengewicht und seine kompakten Abmessungen ist der elektrische Kettenzug auch für einen mobilen Einsatz optimal geeignet. Die besonders niedrige Bauart sorgt für eine optimale Ausnutzung des Arbeitsbereichs.
Der Abus Elektrokettenzug GM2 wird am 380 – 415 Volt Stromnetz (Drehstrom) betrieben.
Serienmäßige ist er mit zwei Hubgeschwindigkeiten ausgestattet (langsam/schnell). Der Feinhub ermöglicht ein behutsames Heben und Senken. Hierdurch kann sanft eine bestimmte Position exakt angefahren werden. Er hebt je nach Modell Lasten bis zu 500 kg.
Die Bremsbeläge haben besonders hohen Standzeiten. Im Normalfall ca. 1.000.000 Bremsungen bei Vollast bis zum Nachstellen.
Wir führen diesen elektrischen Kettenzug in einer 1-Strang und 2-Strang Ausführung. Der maximale mögliche Hakenweg liegt bei max. 32 m.
Ein Elektrokettenzug ist mindestens einmal jährlich zu überprüfen. Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.
Optionen
- 48 V Halbleitersteuerung (im Handtaster) für Typen GM2, GM4 und GM6 (nur bei GM8 bereits ab Werk)
- Zusatzabgang am Hebezeug
- Betriebsstundenzähler
- Frequenzumrichter ABUliner (zum stufenlosen und sanften Heben und Senken)
- Funk-Fernbedienung Tiger G2 (Plug & Play)
- Kreuzhebelschalter für elektrische Endbegrenzung bei Einsatz einer Funkfernsteuerung
- längerer Hakenweg
Lieferumfang
- Abus Elektrokettenzug Serie GM2
- Mit Hängetaster
- Mit Steuerleitung
- Mit Kettenspeicher
- Mit eingezogener Lastkette
- Anschlussfertig und einsatzbereit
- Abus Elektrofahrwerk Serie EF
- Gedruckte Betriebsanleitung in Deutsch
- EG-Konformitätserklärung
- Prüfbuch in gedruckter Form in Deutsch inkl. Einbauerklärung gemäß EG-Maschinenrichtlinie 2006/42/EG
Sicherheitshinweis
![Zum Vergrößern anklicken](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/01/4f/81/1713514326/elektrokettenzug-elektrofahrwerk-abus.jpg?ts=1713514326)
Variante GM2-500.4-2-EF14-200-3
Tragfähigkeit: | 500 [kg] |
---|---|
Anz. Laststränge: | 2 |
Bauhöhe C: | 492 [mm] |
Eigengewicht: | 75 [kg] |
Fein- / Haupthub: | 1 / 4 [m/Min.] |
für Trägerflanschbreite: | 126-200 [mm] |
Hakenweg: | 3.000 [mm] |
Oberfläche: | RAL 5017 (Verkehrsblau) |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/01/4f/81/1713514326/elektrokettenzug-elektrofahrwerk-abus.jpg?ts=1713514326)
Produktnummer | Hakenweg | Tragfähigkeit | für Trägerflanschbreite | Preis | |
---|---|---|---|---|---|
GM2-125.8-1-EF14-125 | 3.000 [mm] | 125 [kg] | 64-125 [mm] | 2848 € | Übernehmen |
GM2-125.8-1-EF14-125-3 | 3.000 [mm] | 125 [kg] | 64-125 [mm] | 2848 € | Übernehmen |
GM2-125.8-1-EF14-125-4 | 4.000 [mm] | 125 [kg] | 64-125 [mm] | 2901 € | Übernehmen |
GM2-125.8-1-EF14-125-5 | 5.000 [mm] | 125 [kg] | 64-125 [mm] | 2954 € | Übernehmen |
GM2-125.8-1-EF14-125-6 | 6.000 [mm] | 125 [kg] | 64-125 [mm] | 3007 € | Übernehmen |
GM2-125.8-1-EF14-125-7 | 7.000 [mm] | 125 [kg] | 64-125 [mm] | 3060 € | Übernehmen |
GM2-125.8-1-EF14-200 | 3.000 [mm] | 125 [kg] | 126-200 [mm] | 2848 € | Übernehmen |
GM2-125.8-1-EF14-200-3 | 3.000 [mm] | 125 [kg] | 126-200 [mm] | 2848 € | Übernehmen |
GM2-125.8-1-EF14-200-4 | 4.000 [mm] | 125 [kg] | 126-200 [mm] | 2901 € | Übernehmen |
GM2-125.8-1-EF14-200-5 | 5.000 [mm] | 125 [kg] | 126-200 [mm] | 2954 € | Übernehmen |
GM2-125.8-1-EF14-200-6 | 6.000 [mm] | 125 [kg] | 126-200 [mm] | 3007 € | Übernehmen |
GM2-125.8-1-EF14-200-7 | 7.000 [mm] | 125 [kg] | 126-200 [mm] | 3060 € | Übernehmen |
GM2-125.8-1-EF14-300 | 3.000 [mm] | 125 [kg] | 201-300 [mm] | 2848 € | Übernehmen |
GM2-125.8-1-EF14-300-3 | 3.000 [mm] | 125 [kg] | 201-300 [mm] | 2848 € | Übernehmen |
GM2-125.8-1-EF14-300-4 | 4.000 [mm] | 125 [kg] | 201-300 [mm] | 2901 € | Übernehmen |
GM2-125.8-1-EF14-300-5 | 5.000 [mm] | 125 [kg] | 201-300 [mm] | 2954 € | Übernehmen |
GM2-125.8-1-EF14-300-6 | 6.000 [mm] | 125 [kg] | 201-300 [mm] | 3007 € | Übernehmen |
GM2-125.8-1-EF14-300-7 | 7.000 [mm] | 125 [kg] | 201-300 [mm] | 3060 € | Übernehmen |
GM2-250.8-1-EF14-125 | 3.000 [mm] | 250 [kg] | 64-125 [mm] | 2848 € | Übernehmen |
GM2-250.8-1-EF14-125-3 | 3.000 [mm] | 250 [kg] | 64-125 [mm] | 2848 € | Übernehmen |
GM2-250.8-1-EF14-125-4 | 4.000 [mm] | 250 [kg] | 64-125 [mm] | 2901 € | Übernehmen |
GM2-250.8-1-EF14-125-5 | 5.000 [mm] | 250 [kg] | 64-125 [mm] | 2954 € | Übernehmen |
GM2-250.8-1-EF14-125-6 | 6.000 [mm] | 250 [kg] | 64-125 [mm] | 3007 € | Übernehmen |
GM2-250.8-1-EF14-125-7 | 7.000 [mm] | 250 [kg] | 64-125 [mm] | 3060 € | Übernehmen |
GM2-250.8-1-EF14-200 | 3.000 [mm] | 250 [kg] | 126-200 [mm] | 2848 € | Übernehmen |
GM2-250.8-1-EF14-200-3 | 3.000 [mm] | 250 [kg] | 126-200 [mm] | 2848 € | Übernehmen |
GM2-250.8-1-EF14-200-4 | 4.000 [mm] | 250 [kg] | 126-200 [mm] | 2901 € | Übernehmen |
GM2-250.8-1-EF14-200-5 | 5.000 [mm] | 250 [kg] | 126-200 [mm] | 2954 € | Übernehmen |
GM2-250.8-1-EF14-200-6 | 6.000 [mm] | 250 [kg] | 126-200 [mm] | 3007 € | Übernehmen |
GM2-250.8-1-EF14-200-7 | 7.000 [mm] | 250 [kg] | 126-200 [mm] | 3060 € | Übernehmen |
GM2-250.8-1-EF14-300 | 3.000 [mm] | 250 [kg] | 201-300 [mm] | 2848 € | Übernehmen |
GM2-250.8-1-EF14-300-3 | 3.000 [mm] | 250 [kg] | 201-300 [mm] | 2848 € | Übernehmen |
GM2-250.8-1-EF14-300-4 | 4.000 [mm] | 250 [kg] | 201-300 [mm] | 2901 € | Übernehmen |
GM2-250.8-1-EF14-300-5 | 5.000 [mm] | 250 [kg] | 201-300 [mm] | 2954 € | Übernehmen |
GM2-250.8-1-EF14-300-6 | 6.000 [mm] | 250 [kg] | 201-300 [mm] | 3007 € | Übernehmen |
GM2-250.8-1-EF14-300-7 | 7.000 [mm] | 250 [kg] | 201-300 [mm] | 3060 € | Übernehmen |
GM2-500.4-2-EF14-125 | 3.000 [mm] | 500 [kg] | 64-125 [mm] | 3113 € | Übernehmen |
GM2-500.4-2-EF14-125-3 | 3.000 [mm] | 500 [kg] | 64-125 [mm] | 3113 € | Übernehmen |
GM2-500.4-2-EF14-125-4 | 4.000 [mm] | 500 [kg] | 64-125 [mm] | 3215 € | Übernehmen |
GM2-500.4-2-EF14-125-5 | 5.000 [mm] | 500 [kg] | 64-125 [mm] | 3317 € | Übernehmen |
GM2-500.4-2-EF14-125-6 | 6.000 [mm] | 500 [kg] | 64-125 [mm] | 3419 € | Übernehmen |
GM2-500.4-2-EF14-125-7 | 7.000 [mm] | 500 [kg] | 64-125 [mm] | 3521 € | Übernehmen |
GM2-500.4-2-EF14-200 | 3.000 [mm] | 500 [kg] | 126-200 [mm] | 3113 € | Übernehmen |
GM2-500.4-2-EF14-200-3 | 3.000 [mm] | 500 [kg] | 126-200 [mm] | 3113 € | Übernehmen |
GM2-500.4-2-EF14-200-4 | 4.000 [mm] | 500 [kg] | 126-200 [mm] | 3215 € | Übernehmen |
GM2-500.4-2-EF14-200-5 | 5.000 [mm] | 500 [kg] | 126-200 [mm] | 3317 € | Übernehmen |
GM2-500.4-2-EF14-200-6 | 6.000 [mm] | 500 [kg] | 126-200 [mm] | 3419 € | Übernehmen |
GM2-500.4-2-EF14-200-7 | 7.000 [mm] | 500 [kg] | 126-200 [mm] | 3521 € | Übernehmen |
GM2-500.4-2-EF14-300 | 3.000 [mm] | 500 [kg] | 201-300 [mm] | 3113 € | Übernehmen |
GM2-500.4-2-EF14-300-3 | 3.000 [mm] | 500 [kg] | 201-300 [mm] | 3113 € | Übernehmen |
GM2-500.4-2-EF14-300-4 | 4.000 [mm] | 500 [kg] | 201-300 [mm] | 3215 € | Übernehmen |
GM2-500.4-2-EF14-300-5 | 5.000 [mm] | 500 [kg] | 201-300 [mm] | 3317 € | Übernehmen |
GM2-500.4-2-EF14-300-6 | 6.000 [mm] | 500 [kg] | 201-300 [mm] | 3419 € | Übernehmen |
GM2-500.4-2-EF14-300-7 | 7.000 [mm] | 500 [kg] | 201-300 [mm] | 3521 € | Übernehmen |
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/aa/fd/f9/1715073558/elektrokettenzug-gm-produktmerkmal-03-300x300.webp?ts=1715073558)
Profilstahlkette
Die spezialgehärtete, galvanisch verzinkte Profilstahlkette erlaubt eine um 1/4 höhere Belastbarkeit gegenüber einer Rundstahlkette bei gleichen Nennmaßen. Die größere Auflagefläche der Kettenglieder wirkt sich positiv auf das Verschleißverhalten aus. Im Betrieb ergibt das zusätzliche Sicherheit und eine Erhöhung der Lebensdauer.
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/f4/15/b5/1715073732/elektrokettenzug-gm-produktmerkmal-02-300x300.webp?ts=1715073732)
Halbleitersteuerung 48 V
Die elektronische Steuerung ist ausgeführt in verschleißfreier Halbleitertechnologie. Dadurch lassen sich deutliche Gewichts- und Platzeinsparung gegenüber herkömmlichen mechanischen Schützen realisieren. (Standardausführung bei GM8, optional bei GM2, GM4 und GM6).
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/a6/ee/76/1715073818/elektrokettenzug-gm-produktmerkmal-01-300x300.webp?ts=1715073818)
Bedienung über Hängetaster
Flursteuerung über ergonomisch gestalteten Hängetaster ABUCommander mit 2-stufigen Druckschaltern und großflächiger „Not-Halt“-Schlagtaste. Der Anschluss der Steuerleitung erfolgt über Schnellsteckverbindung mit Drehverschraubung (Bajonett-Schnellsteckverbindung).
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/a7/cd/4e/1715075294/klemmpuffer-alpha-beta-rollfahrwerke-300x300%20%281%29.webp?ts=1715075294)
Klemmpuffer für ABUS Fahrwerke
Serie alpha (für 34 – 300 mm Flanschbreiten) Serie beta (für 110 – 340 mm Flanschbreiten) Für die schnelle Montage ohne Brennen, Schweißen, Bohren. Stufenlose Positionierung auf dem Träger in wenigen Minuten. Verwendung für parallelflanschige Trägerprofile aus S 235 (öl- und fettfrei) und für Fahrwerke mit max. Fahrgeschwindigkeit von 36 m/min. Hinweis: Für die beidseitige zuverlässige Abpufferung einer Laufkatze werden immer 2 Stk. Klemmpuffer benötigt!
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/52/5b/59/1715075312/handfahrwerk-hf-abus-kettenzug%20%281%29.webp?ts=1715075312)
ABUS Handfahrwerk HF
Diese Rollkatze (Laufkatze) ermöglicht ein leichtläufiges Verfahren des Elektrokettenzuges in einer Kranschiene bzw. im Kranträger Wir führen diese Rollfahrwerke in unterschiedlichen Ausführungen für verschiedene Flanschbreiten von Kranträgern.
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/bb/c3/37/1715073923/20051210233026%21Leeres_Bild_mit_weiss.jpg?ts=1715073923)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/39/a2/0f/1715075172/tigerhebezeuge-abus-aburemoteac-funkfernbedienung-ladeschale-hebezeuge.webp?ts=1715075188)
ABURemote AC FB-Komplettset, bestehend aus:
- Wiederaufladbares Akku-Set
- Induktive Ladeschale mit Wandhalterung
- Schutztasche mit Schultergurt und Gürtel-Clip
- Empfänger mit integrierter Hup-Funktion (Akustiksignal)
![](https://app.fuxcdn.de/api/9ac99ac3-792f-47bb-b384-4817b3be9878/media/14/f9/88/1714380986/kran-hetechnik-elektrokettenzug-lastaufnahmemittel.webp?ts=1714380986)
Der elektrische Kettenzug GM von Abus im Einsatz mit einem Tiger Lastaufnahmemittel
Hier zeigen wir ein Anwendungsbeispiel, um ein Werkstück mit unförmiger Kontur per Kran und Hebezeug sicher zu handhaben.
Abus Elektrokettenzug GM mit verfahrbarem Handfahrwerk und einer Tiger Spindel-Hebezange als Lastaufnahmemittel.
